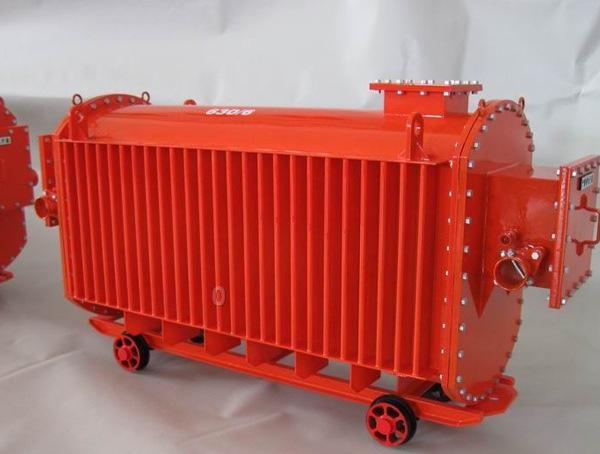

A subestação móvel à prova de chamas da mina KBSGZY-1600KVA / 10KV (6KV) é uma fonte de alimentação móvel completa e um dispositivo de transformação. É adequado para uso em minas com risco de explosão, como misturas de metano e pó de carvão, para converter energia de 6KV e 10KV em fonte de alimentação de baixa tensão necessária de 400 (380), 693 (660), 1200 (1140), 3450 (3300) V. subterrâneo em minas de carvão. Consiste em três partes: interruptor de distribuição de alta tensão para subestação móvel inteligente à prova de explosão de mineração, transformador do tipo seco para subestação móvel à prova de explosão de mineração e caixa de proteção inteligente de baixa tensão para subestação móvel à prova de explosão de mineração. Configurar o controle automático de mineração KJ2000 e o sistema abrangente de monitoramento e controle pode realizar a automação de equipamentos de fonte de alimentação e realizar o gerenciamento autônomo de subestações.

Função de proteção de subestação móvel à prova de explosão de mina KBSGZY-1600KVA/10KV (6KV)

Quando o transformador na subestação móvel está em curto-circuito, com falha de fase, superaquecido ou a fonte de alimentação de baixa tensão está sobrecarregada, em curto-circuito, com vazamento, com fuga de corrente bloqueada, sobretensão, subtensão, etc., o alto - o interruptor lateral de tensão está desligado para proteção.

Os interruptores de alta e baixa tensão são equipados com interface de comunicação padrão RS485/232.

Quando configurado no controle de automação de mineração KJ2000 e no sistema de monitoramento integrado, ele pode alcançar quatro funções remotas: controle remoto, medição remota, comunicação remota e ajuste remoto.

Os usuários também podem escolher chaves de carga verdadeira de alta tensão e chaves alimentadoras a vácuo de baixa tensão para configurar os lados de alta e baixa tensão da subestação móvel.

Parâmetros técnicos da subestação móvel à prova de explosão da mina KBSGZY-1600KVA/10KV (6KV)

Modelo:--------KBSGZY--1600KVA

Relação de tensão:--------10(6)/0,4KV

Grupo de conexão: ------YYO (D11) DYN11

Faixa de toque: ------±5%

Tensão de impedância: ------5,0%

Corrente sem carga: ------1,0%

Perda sem carga: ------3800W

Perda de carga:----8500W

Peso total: ------9300KG

Dimensões: 4640X1245X1830MM
