Miniinterruptor tátil(Interruptor de tato de tartaruga）Principais características:

1, Adequado para várias montagens de alta densidade

2, adaptar-se à soldagem por refluxo

3, pode ser embalado com fita de 12 mm de largura

4Estrutura de vedação de contato de alta confiabilidade

Miniinterruptor tátil(Interruptor de tato de tartaruga）Adequado para operar interruptores de vários produtos eletrônicos, como equipamentos de áudio, equipamentos de escritório, equipamentos de comunicação, equipamentos de medição, TV, gravador de vídeo, etc.

interruptor tátil4x4correção(Também chamadointerruptor tátil5,2x5,2）É um dos botões mais utilizados no mercado.Devido à pequena resistência de contato, toque nítido, especificações de altura completas, tamanho pequeno e outros motivos, é amplamente utilizado em eletrodomésticos como: produtos de áudio e vídeo, produtos digitais, controles remotos, produtos de comunicação, eletrodomésticos, produtos de segurança, brinquedos, produtos de informática,Equipamento de ginástica, equipamentos médicos, detectores de notas, botões de ponteiros laser, etc.

Patch de interruptor de toque4x4Especificações de altura principal4x4x0,8、4x4x1、4x4x1,5 mm、4x4x1,6 mm、4x4x1,7 mm、4x4x2,0 mm、4x4x2,5 mm、4x4x3,0 mm、4x4x4,3 mmSe precisar de outras alturas, consulte o vendedor. O botão do interruptor é feito de plástico e cobre e pode ser produzido de acordo com os requisitos do cliente. Há uma película à prova de poeira dentro do interruptor, que tem bom desempenho de vedação.

Interruptor de chip de toque4x4O estilhaço mais utilizado no mercado é o estilhaço de aço inoxidável, e a resistência é principalmente120±30gfe180±30gfassim como260±30gf, outras resistências também podem ser personalizadas; o plástico do interruptor é feito de nylon ecológico e resistente a altas temperaturas, o material do terminal é prata banhada a cobre e os contatos são contatos de prata.

interruptor tátil4,5x4,5Ele tem as características de tamanho pequeno, longa vida útil e especificações completas. É um dos botões de toque mais amplamente usados no mercado.

interruptor tátil4,5x4,5Os estilos e especificações estão completos, os estilos principais sãointerruptor tátil4,5x4,5Plugins,interruptor tátil4,5x4,5Patch, luzInterruptor de toque4,5x4,5Tripé lateral,interruptor tátil4,5x4,5Lado dois pés. Especificações completas de altura; as alturas principais são4,5x4,5x3,8/4,5x4,5x4/4,5x4,5x4,3/4,5x4,5x4,5/4,5x4,5x4,8/4,5x4,5x5/4,5x4,5x5,5/4,5x4,5x6/4,5x4,5x6,5/4,5x4,5x7….4,5x4,5x12mm。

interruptor tátil4,5x4,5Os estilhaços atualmente utilizados no mercado são estilhaços de aço inoxidável, e a resistência é principalmente120±30gfe180±50gfassim como260±50gf, outras resistências também podem ser personalizadas; o plástico do interruptor é feito de nylon ecológico e resistente a altas temperaturas, o material do terminal é prata banhada a cobre e os contatos são contatos de prata.

interruptor tátil4,5x4,5Devido ao seu tamanho pequeno, toque nítido quando pressionado e especificações completas de altura, é amplamente utilizado em eletrodomésticos, como produtos de áudio e vídeo, produtos digitais, controles remotos, produtos de comunicação, eletrodomésticos, produtos de segurança, brinquedos, produtos de informática,Equipamento de ginástica, equipamentos médicos, instrumentos de medição, gravadores de vídeo,televisãoBotões e assim por diante.

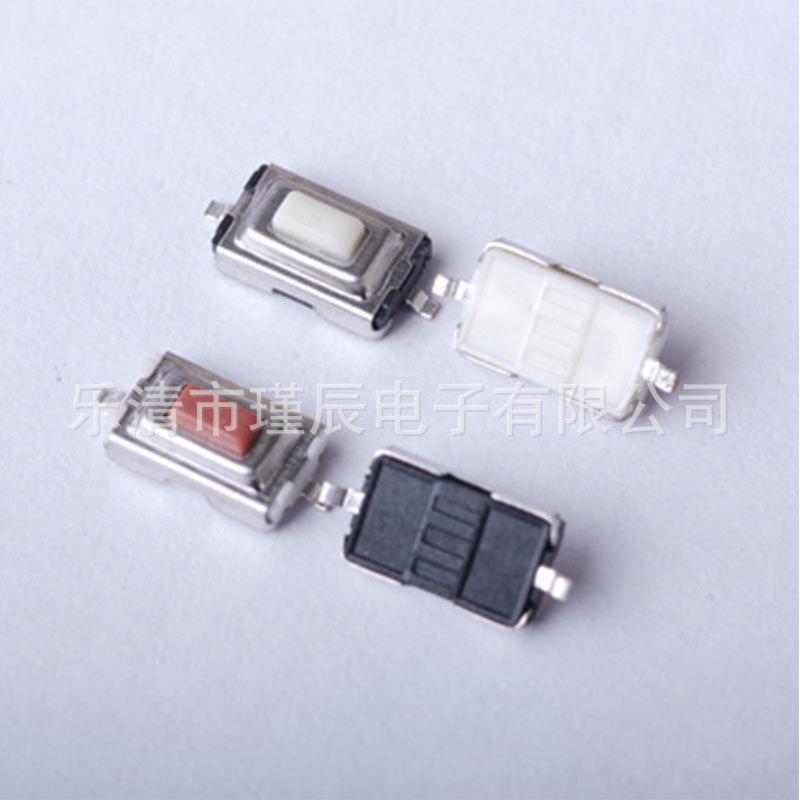

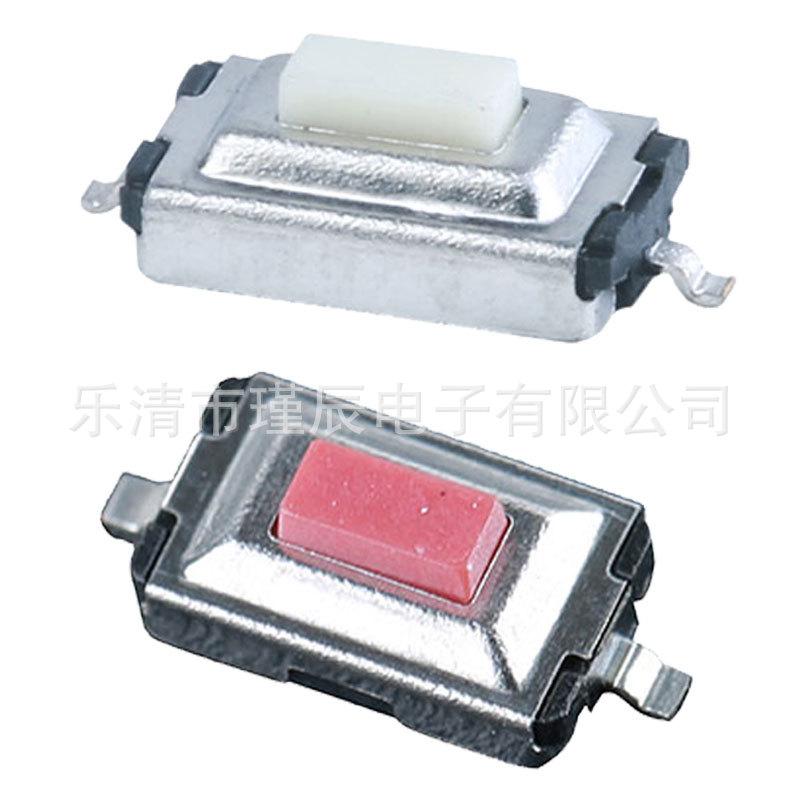

interruptor tátil3x6plugarÉ um dos botões mais utilizados no mercado.

interruptor tátil3x6Os estilos e especificações estão completos, os estilos principais são tipo plug-in, tipo patch, tipo bracket, tipo side press e tipo dustproof. As especificações de altura estão completas; as alturas principais são3x6x4,3、3x6x5、3x6x3,5、3x6x2,5、3x6x7mm。

interruptor tátil3x6O estilhaço mais utilizado no mercado é o estilhaço de aço inoxidável, e a resistência é principalmente120±30gfe180±50gfassim como260±50gf, outras resistências também podem ser personalizadas; o plástico do interruptor é feito de nylon ecológico e resistente a altas temperaturas, o material do terminal é prata banhada a cobre e o contato elétrico é prata.

interruptor tátil3x6Devido à sua baixa resistência de contato, toque crocante quando pressionado e tamanho pequeno, é amplamente utilizado em eletrodomésticos como:MP3, controles remotos, produtos de áudio e vídeo, produtos digitais, controles remotos, produtos de comunicação, eletrodomésticos, produtos de segurança, brinquedos, produtos de informática,Equipamento de ginástica, equipamentos médicos, detectores de notas, botões de ponteiros laser, etc.

interruptor tátil6x6É um dos botões mais utilizados no mercado.

interruptor tátil6x6Os estilos e especificações estão completos, os estilos principais são tipo plug-in, tipo patch, tipo light, tipo à prova d'água, tipo bracket, tipo middle two-leg e tipo side two-leg. As especificações de altura estão completas; as alturas principais são6,2x6,2x2,5/6,2x6,2x2,7/6,2x6,2x3,1/6,2x6,2x3,4/6,2x6,2x3,7/6,2x6,2x4,3/6x6x4,3/6x6x4,5/6x6x5/6x6x5,5/6x6x6/6x6x6,5/6x6x7/6x6x7,3/6x6x7,5/6x6x8/6x6x8,5/6x6x9/6x6x9,5/6x6x10….Sempre posso fazer isso6x6x25mm。

interruptor tátil6x6Os estilhaços mais utilizados no mercado são os estilhaços de cobre-fósforo e aço inoxidável, a resistência é principalmente120±30gfe180±50gfassim como260±50gf, outras resistências também podem ser personalizadas; o plástico do interruptor é feito de nylon ecológico e resistente a altas temperaturas, o material do terminal é prata banhada a cobre e os contatos são contatos de prata.

interruptor tátil6x6Devido à pequena resistência de contato, toque nítido e especificações de altura completas, é amplamente utilizado em eletrodomésticos, como produtos de áudio e vídeo, produtos digitais, controles remotos, produtos de comunicação, eletrodomésticos, produtos de segurança, brinquedos, produtos de informática,Equipamento de ginástica, equipamentos médicos, detectores de notas, botões de ponteiros laser, etc.

Interruptor de toque à prova d'águaÉ usado principalmente em botões de controle de aparelhos elétricos com requisitos de impermeabilidade e poeira, como máquinas de leite de soja, máquinas de lavar, postes de iluminação solar e máquinas de engenharia para áreas externas.Interruptor de toque à prova d'águaAs principais especificações são6x6Interruptor de toque à prova d'águaPlugins,6x6Patch de interruptor de toque à prova d'água、8x8Interruptor de toque à prova d'água、10x10Interruptor de toque à prova d'águae12x12Interruptor de toque à prova d'águaassim comoInterruptor de toque leve à prova d'águaEtc., cada especificação tem múltiplas alturas.

Interruptor de toque leve6x6Possui as seguintes características:

1.    A parte operacional pode realizar a rotação do joystick e a pressão central;

2.    Um único botão permite a operação simples de ações compostas;

3、  Adequado para soldagem por refluxo.

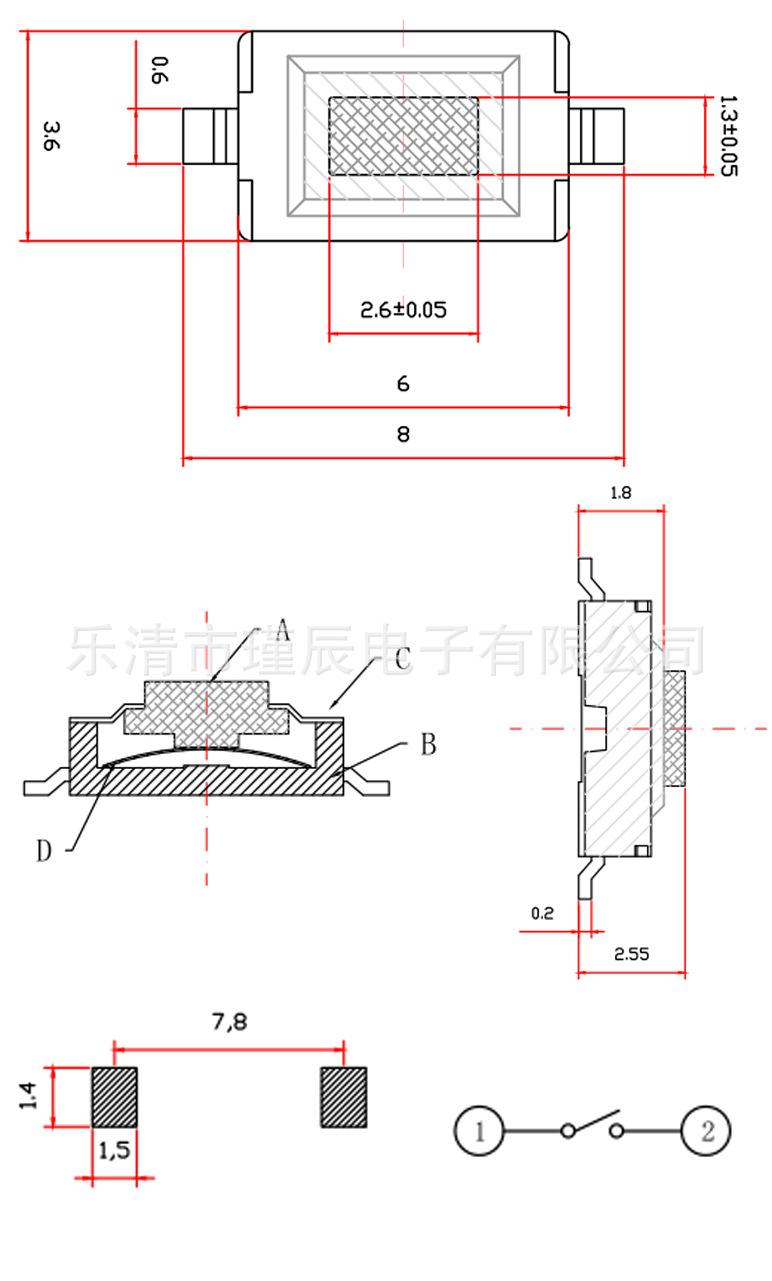

Desenhos de produtos

produtos relacionados

Os pontos fiscais serão adicionados à fatura, consulte o atendimento ao cliente para obter detalhes!

【Eletrônica Jincheninterruptor tátilmanter】

▲Ao armazenar o produto, não o armazene nas seguintes condições para evitar a descoloração dos terminais.

1)Ambiente de alta temperatura e alta umidade

2)Em um ambiente com gases corrosivos

3)Locais expostos à luz solar direta

【Eletrônica Jincheninterruptor tátilusar】

1,Método de operação

▲Não aplique força forte e repita a operação. Se o botão da alça for pressionado mais, o peso excessivo da carga pode fazer com que a mola (mola) se deforme e cause mau funcionamento.

▲Se uma carga excessiva for aplicada ao tipo de pressão horizontal, a parte rebitada pode ser danificada, o que pode causar a quebra do interruptor. Portanto, durante a instalação e operação, tenha cuidado para não adicionar peso de carga excessivo (29,4N、1minuto,1vezes) do peso da carga.

▲Por favor, ajuste o interruptor de modo que a alça possa ser operada na direção vertical. Pressionar apenas um lado da alça ou operá-la diagonalmente pode reduzir a durabilidade.

2, Contramedidas contra poeira

Como este switch não tem uma estrutura selada, não o utilize em locais empoeirados. Se você tiver que usá-lo, considere usar uma capa ou outras medidas de proteção.

Eletrônica Jincheninterruptor tátildeMétodo de uso correto [Sobre placa de circuito impresso] [Sobre soldagem]

1. Sobre placas de circuito impresso

●A placa de circuito impresso deve sert=1,6 mmUm substrato de um só lado é usado como padrão.
●Ao usar substratos de diferentes espessuras e substratos com perfurações de dupla face, a folga de ajuste do interruptor, a inserção do substrato e a resistência ao calor da junta de solda podem ser afetadas. Isso variará dependendo da perfuração e do design do substrato, portanto, é recomendável realizar testes de confirmação.
●Quando o interruptor é montado na placa de circuito impresso e a placa é cortada, há uma possibilidade de que pó de placa espalhado entre no interruptor. Por favor, preste total atenção. Em particular, se o pó de corte da placa ou matéria estranha aderir ao interruptor devido ao ambiente ao redor ou à sobreposição do recipiente e da placa na bancada de trabalho, é provável que cause mau contato.

2. Sobre soldagem
1Precauções comuns de soldagem
●Um teste de confirmação deve ser realizado com antecedência para substratos de construção multicamadas, etc. Calor e deformação podem ocorrer dependendo do tipo de substrato, projeto do substrato e aterramento.
●O número de re-soldagens, incluindo soldagem de correção manual, deve estar dentro2Neste caso, o intervalo entre a primeira e a segunda operação deve ser5Minutos ou menos. Espere até que retorne à temperatura ambiente antes de prosseguir. O aquecimento contínuo causará deformação do contorno externo e desempenho prejudicado.
2、Tanque de solda automático (tanque de solda por onda) (B3F、B3W、B3WN、B3J）
●Temperatura de soldagem:260℃abaixo
●Tempo de soldagem:5Em segundos (substrato unilateralt=1,6 mm）
●temperatura de pré-aquecimento:100℃Abaixo (temperatura ambiente)
●Tempo de pré-aquecimento:60em segundos
●Tenha cuidado para não permitir que o fluxo de espuma entre em contato com a placa de circuito impresso no lado de montagem do switch. Se houver fluxo de espuma na placa, ele pode entrar no switch e causar má condução.
3, Forno de refluxo (montagem em superfície)
Ao soldar, realize o processo dentro da faixa da curva de temperatura do terminal mostrada na figura abaixo.

●Dependendo do equipamento de solda por refluxo, o valor de pico pode ser maior, portanto, certifique-se de realizar um teste de confirmação.
●Se um interruptor de montagem em superfície for soldado em um tanque de solda por refluxo, é provável que gás de solda e fluxo entrem, causando mau funcionamento do interruptor de botão, portanto, isso deve ser evitado.

4, Ocasiões de soldagem manual (todas as séries)
Temperatura de soldagem: temperatura da ponta do ferro de solda350℃abaixo
Tempo de soldagem:3Em segundos (substrato unilateralt=1,6 mm）
Verifique na frente do operador de solda se o interruptor não está levantado da placa.
