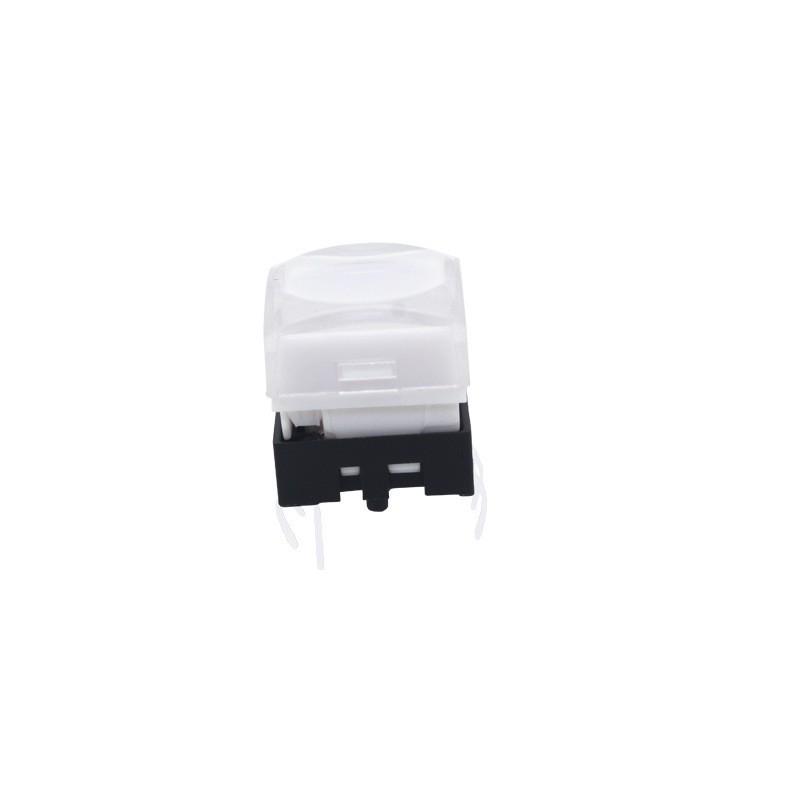

Interruptor de toque levePossui as seguintes características:
1、 A parte operacional pode realizar a rotação do joystick e a pressão central;
2、 Um único botão permite a operação simples de ações compostas;
3、 Adequado para soldagem por refluxo.

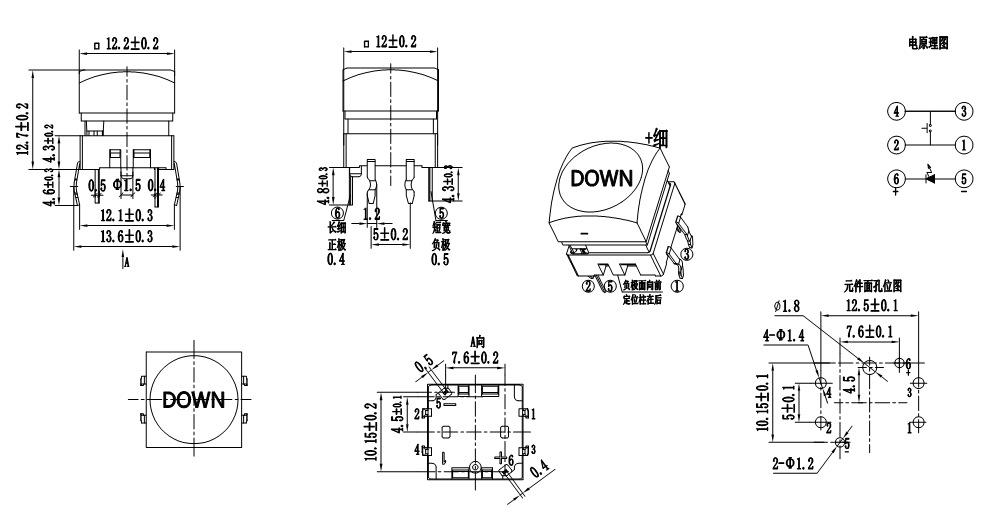

Interruptor de toque leveAs principais especificações são6x6x7、6x6x7,2、6x6x8,5、6x6x7,12x12,6x6À prova d'água com luzes, etc., também pode ser usado em combinação com tampas e conchas de botões de interruptor. As cores principais são vermelho, amarelo, azul, verde, branco, verde esmeralda, laranja, luzes de duas cores, etc., que podem ser personalizadas de acordo com as necessidades do cliente.
Interruptor de toque leveOs estilhaços mais utilizados no mercado são os estilhaços de cobre-fósforo e aço inoxidável, a resistência é principalmente180±50gfassim como260±50gf, outras resistências também podem ser personalizadas; o plástico do interruptor é feito de nylon resistente a altas temperaturas e ecologicamente correto, o material do terminal é prata banhada a cobre, o contato é contato de prata e a luz éLIDERADOContas de luminária.
Interruptor de toque leveAmplamente utilizado em: interruptores de painel de coifa, produtos de áudio e vídeo, produtos digitais, controles remotos, produtos de comunicação, eletrodomésticos, produtos de segurança, brinquedos, produtos de informática,Equipamento de ginástica, botões de equipamentos médicos, equipamentos de beleza e cabeleireiro, etc.
A Jinchen Electronics fornece um grande número de vários interruptores de toque e interruptores de alternância Para outros interruptores e tomadas, confirme com o serviço de atendimento ao cliente as especificações, dimensões e requisitos específicos. Se precisar de especificações do produto, pergunte ao serviço de atendimento ao cliente, obrigado!
Eletrônica JinchenProdução profissionalinterruptor tátil、Alternar interruptores、Interruptor à prova d'água、Interruptor iluminado、Interruptor autobloqueante (sem bloqueio)、Interruptor de cinco vias、Interruptor de roda、botão、Micro interruptor, interruptor de detecção,CCtomada、ACsoquete,2,5/3,5Plug do fone de ouvido、Interruptor de tipo de navioInterruptores e tomadas, etc. Salve a sobrevivência com qualidade, qualidade é a vida da empresa.Eletrônica JinchenexistirtrocarQualidadeExistem procedimentos de gerenciamento muito rigorosos no controle. Os materiais recebidos devem ser inspecionados e qualificados pelo inspetor de materiais recebidos antes de serem armazenados. A espessa camada de prata é revestida na galvanoplastia para garantir o bom desempenho de contato do interruptor; antes da montagem, todas as bases devem ser rigorosamente limpas e secas antes da montagem, evitando que o desempenho de contato do interruptor seja afetado por poeira e outras impurezas dentro do interruptor.trocarA qualidade do interruptor deve ser testada por uma máquina de inspeção automática antes de sair da fábrica.100%Teste de inicialização e teste de toque e, em seguida, manual100%Inspeção completa e, finalmente, após passar pela inspeção aleatória, é permitido sair da fábrica.trocarAlta qualidade.
1, sobreviva pela qualidade. A qualidade dos nossos interruptores e tomadas é de primeira linha no mercado. Esperamos que nossos clientes não comparem preços cegamente. Afinal, boa qualidade é a coisa mais importante.
2, amostras grátis,10KOu pagamento1000Nós arcaremos com os custos de envio acima de RMB.
3, suporta serviços bancários on-line, transferências, Alipay e outros métodos de pagamento.
4, Vendas diretas da fábrica, garantia de qualidade. Problemas de qualidade15Pode ser devolvido ou trocado em poucos dias.
5O preço irá variar dependendo da altura do produto e dos requisitos do cliente. O preço específico está sujeito à confirmação com o serviço de atendimento ao cliente.
【Eletrônica Jincheninterruptor tátilmanter】
▲Ao armazenar o produto, não o armazene nas seguintes condições para evitar a descoloração dos terminais.
1)Ambiente de alta temperatura e alta umidade
2)Em um ambiente com gases corrosivos
3)Locais expostos à luz solar direta
【Eletrônica Jincheninterruptor tátilusar】
1,Método de operação
▲Não aplique força forte e repita a operação. Se o botão da alça for pressionado mais, o peso excessivo da carga pode fazer com que a mola (mola) se deforme e cause mau funcionamento.
▲Se uma carga excessiva for aplicada ao tipo de pressão horizontal, a parte rebitada pode ser danificada, o que pode causar a quebra do interruptor. Portanto, durante a instalação e operação, tenha cuidado para não adicionar peso de carga excessivo (29,4N、1minuto,1vezes) do peso da carga.
▲Por favor, ajuste o interruptor de modo que a alça possa ser operada na direção vertical. Pressionar apenas um lado da alça ou operá-la diagonalmente pode reduzir a durabilidade.
2, Contramedidas contra poeira
Como este switch não tem uma estrutura selada, não o utilize em locais empoeirados. Se você tiver que usá-lo, considere usar uma capa ou outras medidas de proteção.
Eletrônica Jincheninterruptor tátildeMétodo de uso correto [Sobre placa de circuito impresso] [Sobre soldagem]
1. Sobre placas de circuito impresso
●A placa de circuito impresso deve sert=1,6 mmUm substrato de um só lado é usado como padrão.
●Ao usar substratos de diferentes espessuras e substratos com perfurações de dupla face, a folga de ajuste do interruptor, a inserção do substrato e a resistência ao calor da junta de solda podem ser afetadas. Isso variará dependendo da perfuração e do design do substrato, portanto, é recomendável realizar testes de confirmação.
●Quando o interruptor é montado na placa de circuito impresso e a placa é cortada, há uma possibilidade de que pó de placa espalhado entre no interruptor. Por favor, preste total atenção. Em particular, se o pó de corte da placa ou matéria estranha aderir ao interruptor devido ao ambiente ao redor ou à sobreposição do recipiente e da placa na bancada de trabalho, é provável que cause mau contato.
2. Sobre soldagem
1Precauções comuns de soldagem
●Um teste de confirmação deve ser realizado com antecedência para substratos de construção multicamadas, etc. Calor e deformação podem ocorrer dependendo do tipo de substrato, projeto do substrato e aterramento.
●O número de re-soldagens, incluindo soldagem de correção manual, deve estar dentro2Neste caso, o intervalo entre a primeira e a segunda operação deve ser5Minutos ou menos. Espere até que retorne à temperatura ambiente antes de prosseguir. O aquecimento contínuo causará deformação do contorno externo e desempenho prejudicado.
2、Tanque de solda automático (tanque de solda por onda) (B3F、B3W、B3WN、B3J）
●Temperatura de soldagem:260℃abaixo
●Tempo de soldagem:5Em segundos (substrato unilateralt=1,6 mm）
●temperatura de pré-aquecimento:100℃Abaixo (temperatura ambiente)
●Tempo de pré-aquecimento:60em segundos
●Tenha cuidado para não permitir que o fluxo de espuma entre em contato com a placa de circuito impresso no lado de montagem do switch. Se houver fluxo de espuma na placa, ele pode entrar no switch e causar má condução.
3, Forno de refluxo (montagem em superfície)
Ao soldar, realize o processo dentro da faixa da curva de temperatura do terminal mostrada na figura abaixo.
●Dependendo do equipamento de solda por refluxo, o valor de pico pode ser maior, portanto, certifique-se de realizar um teste de confirmação.
●Se um interruptor de montagem em superfície for soldado em um tanque de solda por refluxo, é provável que gás de solda e fluxo entrem, causando mau funcionamento do interruptor de botão, portanto, isso deve ser evitado.
4, Ocasiões de soldagem manual (todas as séries)
Temperatura de soldagem: temperatura da ponta do ferro de solda350℃abaixo
Tempo de soldagem:3Em segundos (substrato unilateralt=1,6 mm）
Verifique na frente do operador de solda se o interruptor não está levantado da placa.
