Unidade

parâmetro

Tamanho da mesa

milímetros

1000 x 500

Viagem XYZaxis

milímetros

800/550/550

Distância da face final do fuso até a mesa

milímetros

120-720

Distância da face final do fuso até a coluna

milímetros

600

Carga máxima da mesa

Kg

800

Ranhura em T Talbe

milímetros

5-18

Alimentação rápida do eixo XYZ

m/min

terceira linha24/24/24

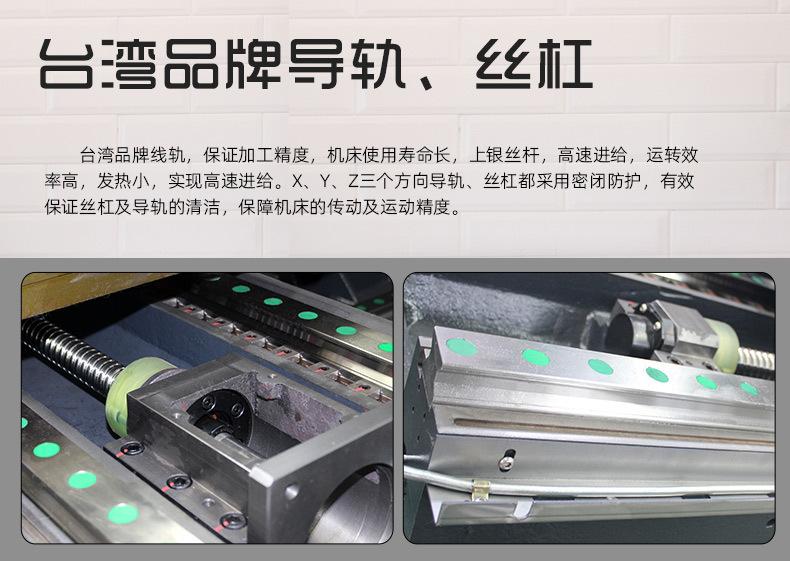

Especificações do trilho XYZ

milímetros

HGH45

Precisão de posicionamento

milímetros

0,01

Precisão de posicionamento repetida

milímetros

0,005/300mm

Unidade de posição mínima

milímetros

0,001

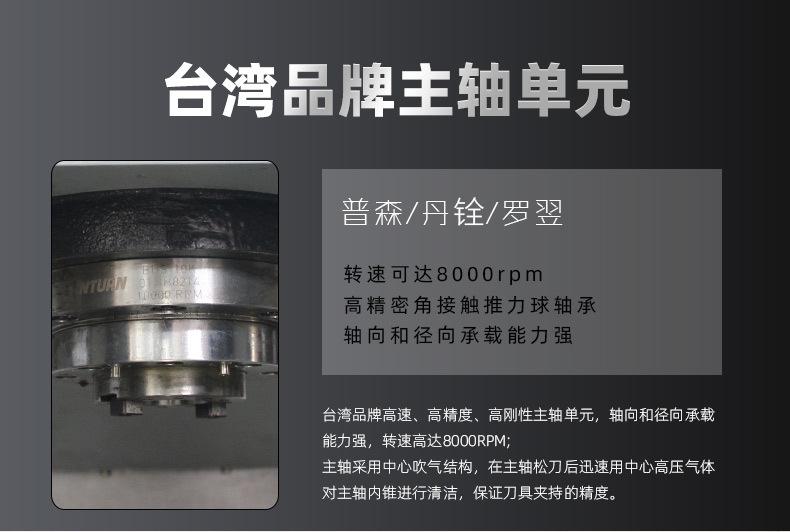

Velocidade do fuso

rpm

8.000

Conicidade da extremidade do fuso

milímetros

BT40-150

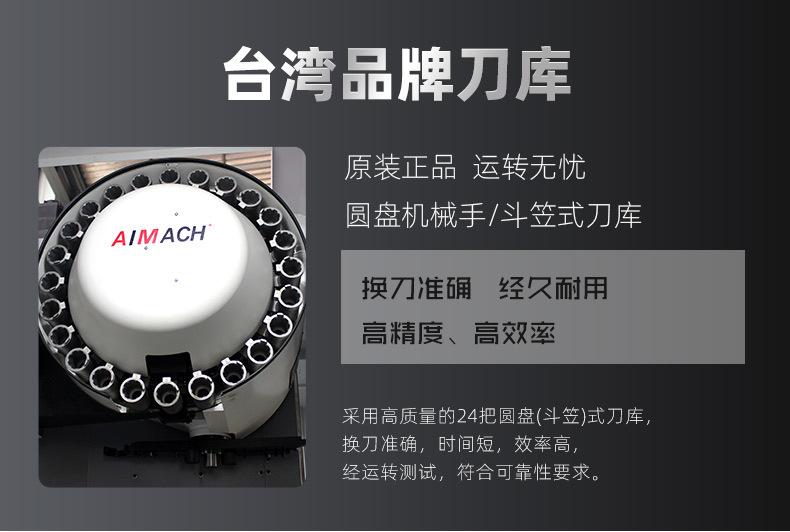

Biblioteca de facas de disco

peças

24T

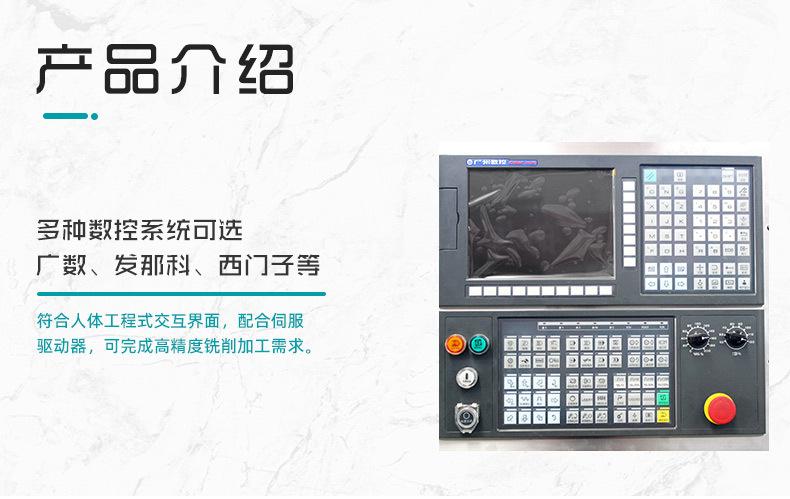

Sistema controlador

/

FANUC

Potência do motor

Kw

11

peso

Kg

7500

dimensão

milímetros

3300x2550x2800

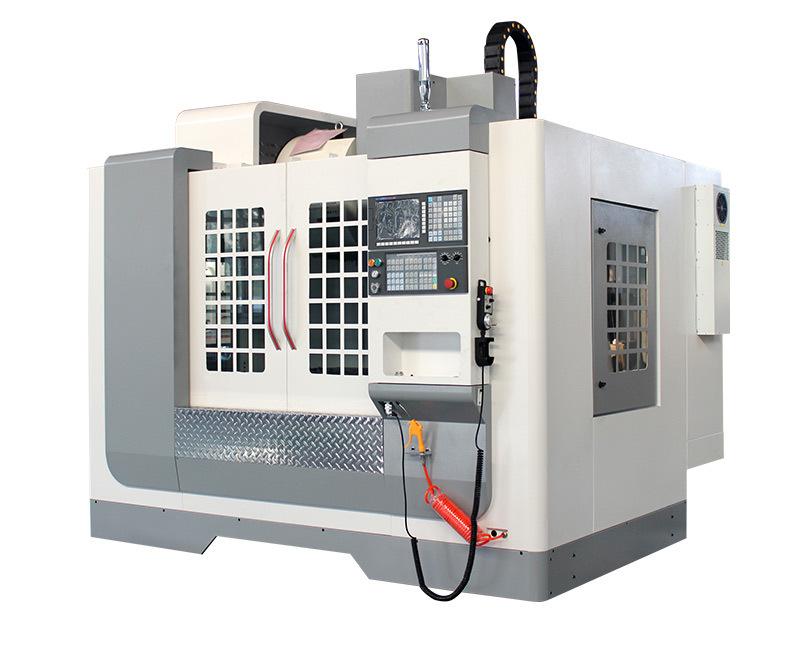

projeto

unidade

VMC855

XViagem do eixo

milímetros

800

SViagem do eixo

milímetros

550

ZViagem do eixo

milímetros

550

Distância da ponta do fuso à mesa de trabalho

milímetros

130-630

Distância do centro do fuso à superfície da guia da coluna

milímetros

550

Mova-se rapidamente (x/y)

mm/min

12.000

Mova-se rapidamente (Z)

mm/min

10.000

taxa de avanço de corte

mm/min

1-5000

tamanho da mesa de trabalho

milímetros

1000 x 500

Capacidade máxima de carga da bancada

kg

600

Número de ranhuras T/largura/espaçamento da bancada

18/03/140

Velocidade máxima do fuso

rpm

8.000

Potência do servo motor do fuso

kw

7,5/11

Eixo principal conicidade nasal

BT40

precisão de posicionamento

milímetros

±0,0075(Padrão) ± 0,005 (opcional)

Repetibilidade

milímetros

±0,005(Padrão) ± 0,003 (opcional)

Diâmetro máximo da ferramenta

milímetros

100

Comprimento máximo da ferramenta

milímetros

300

O peso máximo da faca (contrato)

kg

8

Usar pressão de ar

mpa

0,6

Peso da máquina (aprox.)

kg

5200

tamanho do pacote

milímetros

2700x2300x2700
