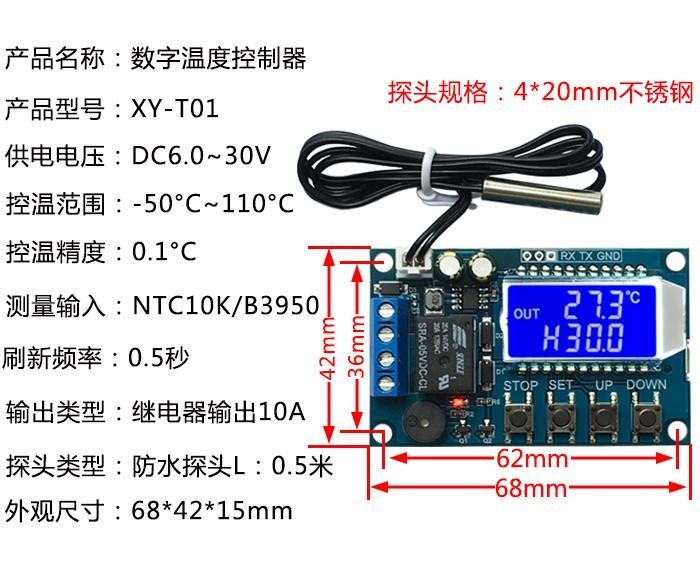

XY-T01Controlador de temperatura digital de alta precisão, módulo controlador de temperatura de exibição digital, resfriamento e aquecimento

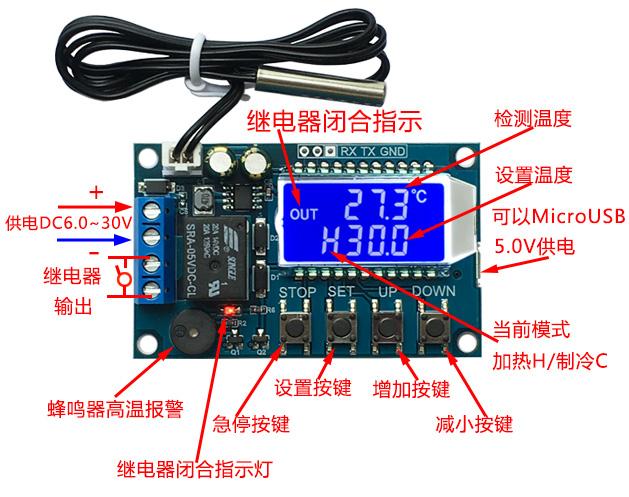

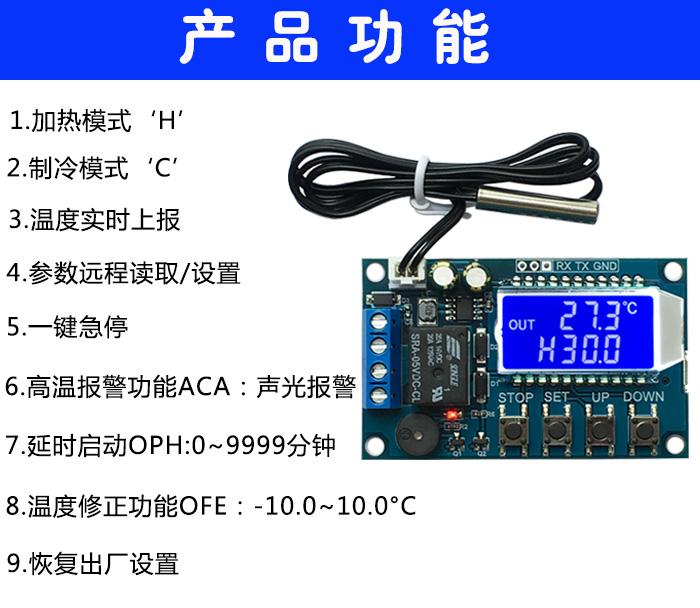

Características do produto:

1. modo de aquecimento 'H'：

Quando a temperatura é detectada ≤ definir temperatura-Temperatura de histerese, o relé é ligado e o equipamento de aquecimento começa a funcionar;

Quando a temperatura é detectada ≥ Ajustando a temperatura, o relé é desconectado e o equipamento de aquecimento para de funcionar;

2. modo de resfriamento 'C'：

Quando a temperatura é detectada ≥ definir temperatura+Temperatura de histerese, o relé é ligado e o equipamento de refrigeração começa a funcionar;

Quando a temperatura é detectada ≤ definir temperatura, o relé é desconectado e o equipamento de refrigeração para de funcionar;

3. Função de alarme de alta temperaturaALA：

Quando a temperatura real for ≥ a temperatura do alarme, o sistema liga o alarme sonoro e luminoso e desconecta o relé. Pressione qualquer tecla para parar o som e a luz.

4. Início atrasadoOPH：

Quando uma operação normal de aquecimento ou resfriamento é concluída, o sistema inicia a cronometragem.T,Somente quandoT≥OPHDepois disso, o sistema pode prosseguir para a próxima rodada de aquecimento ou resfriamento;

5. Função de correção de temperaturaOFE(-10,0~10,0℃)：

O sistema pode ter desvios ao trabalhar por muito tempo. Esta função pode corrigir a temperatura real. = medir a temperatura + Valor de calibração;

6. Leitura remota de parâmetros/configurar:

capaz de passarUART, defina a temperatura inicial, a temperatura de parada, a correção de temperatura e outros parâmetros;

7. Relatórios de temperatura em tempo real:

Se a função de relatório de temperatura estiver ativada, o produto 1sO intervalo detectará a temperatura atravésUARTTransmitir para o terminal para facilitar a coleta de dados;

8. Habilitar relé(Ativado por padrão)：

Se a habilitação do relé estiver desligada, o relé permanece desconectado;

9. reiniciar:

Pressione simultaneamente PARE, DEFINAchave 3SO procedimento acima restaura as configurações de fábrica;

Modo operacional/Ajustando a temperatura/Configuração de temperatura de histerese:

1. Na interface de operação, pressione rapidamenteDEFINIRtecla para entrar na interface de configuração rápida;

2. Após entrar na interface de configurações rápidas, pressioneDEFINIRPressione a tecla para alternar o parâmetro a ser definido(Modo operacional/Ajustando a temperatura/Temperatura de histerese)；

3. passarACIMA ABAIXOTecla, modificar valor de parâmetro, suporte a pressão curta/Imprensa;

4. ImprensaDEFINIRestabelecer3SMais do que ou continuar6SSem qualquer operação de tecla, saia da interface de configuração rápida e salve os parâmetros;

Temperatura de alarme/Configuração de início retardado/Correção de temperatura:

1.Na interface em execução, pressione e segureDEFINIRestabelecer 3sO acima entra na interface de configuração de parâmetros;

2.Após entrar na interface de configuração de parâmetros, pressioneDEFINIRPressione a tecla para alternar o parâmetro a ser definido(Temperatura de alarme/Configuração de início retardado/Correção de temperatura)；

3.passarACIMA ABAIXOTecla, modificar valor de parâmetro, suporte a pressão curta/Imprensa;

4. ImprensaDEFINIRestabelecer3SMais do que ou continuar6SSem qualquer operação de tecla, saia da interface de configuração de parâmetros e salve os parâmetros;

Como ligar o alarme de alta temperatura(Padrão desligado):

Entre na interface de configuração de parâmetros e alterne para os parâmetros de alarmeALÁ interface, pressionando brevementePARARtecla para ligar ou desligar a função de alarme de alta temperatura; se a função de alarme de alta temperatura estiver desligada,ALÁ mostrar'----'Como um lembrete;

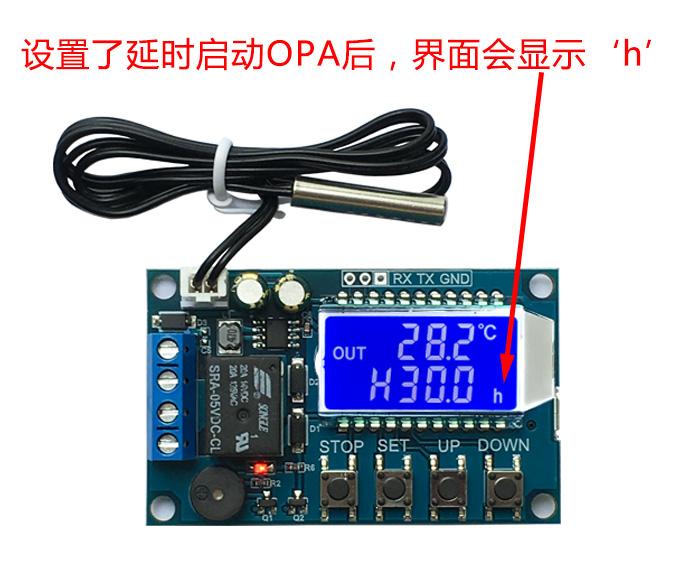

Como habilitar o início atrasado (Padrão desligado):

Entre na interface de configuração de parâmetros e alterne para os parâmetros de alarmeOPH interface, pressionando brevementePARARtecla para ligar ou desligar a função de alarme de alta temperatura; se a função de alarme de alta temperatura estiver desligada,OPH mostrar'----'Como um lembrete;

Controle de porta serial(Comunicação de nível TTL MCU)

Padrão de comunicação: bit de dados de 9600 bps :8
Parar bits :1
Dígito de verificação :nenhum
Controle de fluxo :nenhum
