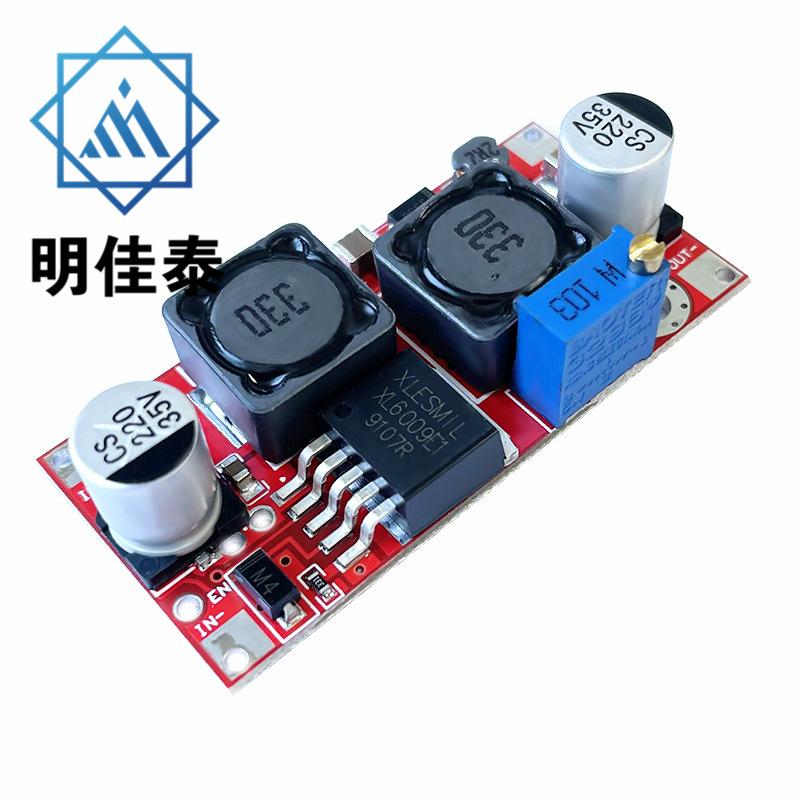

Módulo reductor de alto rendimiento con banda de ondulación baja, fuente de alimentación CC-CC ajustable XL6009

Introducción de nuevo producto:

1: A estrenarChip XL6009/6019, desmontar el chip.

2: Condensadores electrolíticos de chip importados, lo que definitivamente no es lo mismo que los condensadores domésticos en el mismo campo.

3: Gundam220 kHzLa frecuencia de operación, yCircuito de filtro LC, la ondulación de salida es muy baja.

4： Inductor TDK importado, reduciendo el calor y las interferencias.

6: Entrada y salida 3Condensadores cerámicos multicapa MLCC, antiinterferencias y estabilidad mejorada.

7: Usos de PCB hoja de KBMaterial , cartón, tablero grunge.

8: MOSFET incorporado, diga adiós al transistor incorporado de LM2577 y la eficiencia puede alcanzar el 94%.

9: AñadidoHabilitar puerto, puede controlar si el circuito de refuerzo funciona.

Módulo de potencia de 20 W con puerto de habilitación

Dimensiones: 49 (largo) * 23,4 (ancho) * 11,4 (alto) mm (sin potenciómetro)

Parámetros del módulo

Propiedades del módulo:Módulo reductor-elevador no aislado

Voltaje de entrada:5-32V

El voltaje de salida:(1) Ajustable continuamente(1.2-35 V）

Corriente de salida:1.5A(MÁX)

Corriente de entrada:4A (MÁXIMO)

Potencia de salida:enfriamiento natural20W, másdisipador de calor25 W (MÁXIMO)potencia real

Potencia de salida = voltaje de entrada * 4 A * eficiencia de conversión

Ondulación de salida: Entrada 12 V Salida 24 0. Ondulación 30 MV Ancho de banda de 20 M (solo como referencia)

Temperatura de funcionamiento:Grado industrial (-40 ℃ a +85 ℃) (Si la temperatura ambiente supera los 40 grados, reduzca el consumo de energía o aumente la disipación de calor)

Aumento de temperatura a plena carga:45℃

Frecuencia de trabajo:220 kHz

Corriente sin carga:Típico 15 mA (5 V a 12 V)

Hola Elena:±0,5%

Regulación de voltaje:±0,5%

Velocidad de respuesta dinámica:5% 200uS

Habilitar el puerto de control:Sí, nivel alto 1,4 V-VIN (ENCENDIDO), nivel bajo 0-0,8 V (APAGADO), nivel alto predeterminado

Protección contra cortocircuitos:Ninguno (instale un fusible o circuito de protección en la entrada)

Protección contra polaridad inversa de entrada:No, por favor coopere con nuestroPlaca de protección contra polaridad inversa O añadir un diodo en serie con la entrada.

Método de instalación:Se puede fijar con tornillos (orificio de fijación de 3 mm), 2 orificios de fijación.

Alambrado:Soldadura, después de agregar pines, se puede soldar directamente en la PCB.
