LTK5128 Mini AB classe D módulo placa amplificadora digital XPT8871 amplificador de potência de áudio 5W DIY
Preço por unidade incluindo frete para o Brasil
Variantes
Class AB amplifier red board (LTK5128)
Class D amplifier blue board (XPT8871)
Especificações do produto
tipo
Digital Amplifier board
Marca
Mingjiatai
Modelo
LTK5128
Velocidade do processador
S
Corrente de alimentação
A
Tensão da fonte de alimentação
V
Potência
W
Uso
Digital Amplifier board
Serviços em destaque
Digital Amplifier board
Especificações
Class AB amplifier red board (LTK5128), Class D amplifier blue board (XPT8871)
tipo
Digital Amplifier board
Marca
Mingjiatai
Modelo
LTK5128
Velocidade do processador
S
Corrente de alimentação
A
Tensão da fonte de alimentação
V
Potência
W
Uso
Digital Amplifier board
Serviços em destaque
Digital Amplifier board
Especificações
Class AB amplifier red board (LTK5128), Class D amplifier blue board (XPT8871)
tipo
Digital Amplifier board
Marca
Mingjiatai
Modelo
LTK5128
Velocidade do processador
S
Corrente de alimentação
A
Tensão da fonte de alimentação
V
Potência
W
Uso
Digital Amplifier board
Serviços em destaque
Digital Amplifier board
Especificações
Class AB amplifier red board (LTK5128), Class D amplifier blue board (XPT8871)
Detalhes do produto
O texto nas imagens pode ser traduzido
Link de dados: https://pan.baidu.com/s/1Wxs0fbz8Ol1PF4ub54hOMA?pwd=9ydx Código de extração: 9ydx

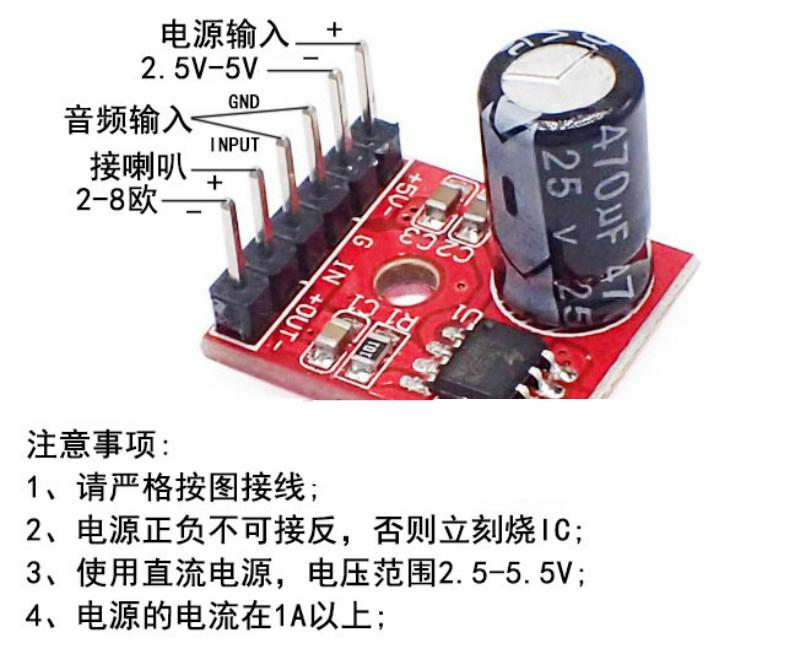

Descrição do parâmetro da classe AB
1. Parâmetros do produto:
Nome do produto: Módulo amplificador de potência digital mono
Faixa de carga: Impedância 2 8 ohms, Potência 3-50W alto-falante
Tensão de trabalho: DC2.5-5.5V
Corrente de trabalho: 1A ou mais
Potência de saída: 3-5W
Especificações do produto acabado: 20x 16x15mm (comprimento x largura x altura)
Peso líquido do produto: 2,5g

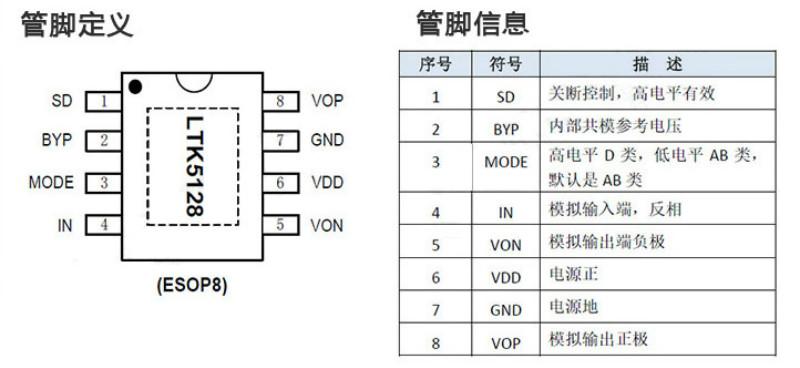

2. Introdução ao Chip:
Visão geral
O LTK5128 é um chip amplificador de potência de áudio mono de 5 W com função de comutação de modo de trabalho classe AB/classe D, EMI ultrabaixo e sem necessidade de filtro.
O LTK5128 pode ser facilmente alternado para o modo Classe AB por meio de um pino MODE para eliminar a interferência EM. A tensão operacional é de 2,5 V-5,5 V. Ele pode fornecer mais de 90% de eficiência no modo amplificador Classe D. A nova estrutura sem filtro pode salvar o filtro passa-baixa de entrada do amplificador Classe D tradicional, economizando assim o custo do sistema e o espaço IPCB, tornando-o uma escolha ideal para aplicações portáteis.
O LTK5128 é um chip amplificador de potência de áudio mono de 5 W com função de comutação de modo de trabalho classe AB/classe D, EMI ultrabaixo e sem necessidade de filtro.
O LTK5128 pode ser facilmente alternado para o modo Classe AB por meio de um pino MODE para eliminar a interferência EM. A tensão operacional é de 2,5 V-5,5 V. Ele pode fornecer mais de 90% de eficiência no modo amplificador Classe D. A nova estrutura sem filtro pode salvar o filtro passa-baixa de entrada do amplificador Classe D tradicional, economizando assim o custo do sistema e o espaço IPCB, tornando-o uma escolha ideal para aplicações portáteis.
O LTK5128 adota a tecnologia DRC (Dynamic range control) para reduzir a distorção causada pelo corte da forma de onda quando a saída de alta potência é aplicada. Comparado com produtos similares, a resposta dinâmica é melhor. O LTK5128 adota o pacote SOP-8.
Características
Amplificador Classe D/AB sem filtro, baixa corrente quiescente e baixa EMI
Modo FM sem interferência
Excelente circuito de supressão de explosões
Baixo ruído, baixa distorção
Circuito de correção de distorção dinâmica DRC
10% THD+N, VDD=5V, carga 4Q, fornecendo até 3W de potência de saída
10% THD+N, VDD=5V, 20 cargas, fornecendo até 5W de potência de saída
Proteção contra curto-circuito
Proteção contra subtensão
Corrente de desligamento <0,5uA
Vários modos de empacotamento de energia: ESOP-8
Proteção contra superaquecimento
Características
Amplificador Classe D/AB sem filtro, baixa corrente quiescente e baixa EMI
Modo FM sem interferência
Excelente circuito de supressão de explosões
Baixo ruído, baixa distorção
Circuito de correção de distorção dinâmica DRC
10% THD+N, VDD=5V, carga 4Q, fornecendo até 3W de potência de saída
10% THD+N, VDD=5V, 20 cargas, fornecendo até 5W de potência de saída
Proteção contra curto-circuito
Proteção contra subtensão
Corrente de desligamento <0,5uA
Vários modos de empacotamento de energia: ESOP-8
Proteção contra superaquecimento
aplicativo
Alto-falante Bluetooth
Caixas de som de carrinho, caixas de som USB
Alto-falante Bluetooth
Caixas de som de carrinho, caixas de som USB
3. Perguntas frequentes:
Há ruído na placa do amplificador?
1. A filtragem da fonte de alimentação não é boa e há ondulações de CA. Aumentar o capacitor do filtro pode basicamente resolver o problema;
2. A própria fonte sonora é causada por ruído, por isso é melhor usar o formato sem perdas para testes de som;
1. A filtragem da fonte de alimentação não é boa e há ondulações de CA. Aumentar o capacitor do filtro pode basicamente resolver o problema;
2. A própria fonte sonora é causada por ruído, por isso é melhor usar o formato sem perdas para testes de som;
3. A linha de sinal é de má qualidade ou não é uma linha blindada;
4. A linha de sinal tem mau contato ou está suspensa. Se o fio terra na extremidade de entrada estiver suspenso, o ruído será muito alto;
5. A instalação da placa em um invólucro de metal pode desempenhar um papel de blindagem e evitar interferências em grande medida;
6. Fontes de alimentação compartilhadas interferem umas nas outras e a fiação não é adequada durante a instalação.
A placa do amplificador está com volume baixo?
1. Se o alto-falante for tocado sem um gabinete e for exposto, a onda sonora será curto-circuitada e o som será baixo. Se não houver gabinete por um tempo, o método de teste simples é: encontre uma caixa de papelão e cole-a com fita adesiva para fazer um gabinete sólido. Cave um buraco grande o suficiente para instalar o alto-falante e toque o alto-falante com a boca voltada para fora, e o efeito será;
2. A potência e a impedância do alto-falante não correspondem ao amplificador de potência. A potência nominal do alto-falante é maior ou igual à potência de saída do amplificador de potência. A impedância é geralmente de 4 a 8 ohms. Os alto-falantes são divididos em tweeters, alto-falantes de médio alcance, woofer, alto-falantes de alcance total, etc. O material do diafragma e o diâmetro do alto-falante também são muito importantes e devem ser ajustados de acordo com a situação específica;
3. O nível do sinal de entrada é muito baixo para atingir a amplitude necessária pelo amplificador de potência. Normalmente, deve estar na direção de 600mV-1V. Se não puder ser alcançado, um pré-amplificador deve ser adicionado.
Distorção da placa amplificadora?
Distorção é o fenômeno em que a relação de amplitude, a relação de fase e a forma de onda do sinal de entrada e do sinal de saída mudam. A distorção dos amplificadores de áudio é dividida em duas categorias: distorção elétrica e distorção acústica. A distorção elétrica é causada pelo circuito, e a distorção acústica é causada pelo alto-falante do dispositivo de reprodução de som. Os tipos de distorção elétrica são: distorção harmônica, distorção de intermodulação e distorção transiente. A distorção acústica é principalmente distorção da interface CA e, de acordo com sua natureza, há distorção não linear e distorção linear. Iniciantes geralmente ignoram a seguinte "distorção elétrica";
Se a tensão e a potência da fonte de alimentação selecionadas forem muito baixas, ocorrerá distorção quando o volume for aumentado. Por exemplo, se a potência de pico de saída de um amplificador for 15 W e a tensão operacional recomendada for 12 V, então a potência da fonte de alimentação deve ser cerca de 1,5 vezes maior que a potência de pico de saída do amplificador, cerca de 22 W, ou seja, corrente = potência/tensão = 22/12 = cerca de 1,8 A. Se o nível de entrada for muito alto, também ocorrerá distorção de saturação.
4. A linha de sinal tem mau contato ou está suspensa. Se o fio terra na extremidade de entrada estiver suspenso, o ruído será muito alto;
5. A instalação da placa em um invólucro de metal pode desempenhar um papel de blindagem e evitar interferências em grande medida;
6. Fontes de alimentação compartilhadas interferem umas nas outras e a fiação não é adequada durante a instalação.
A placa do amplificador está com volume baixo?
1. Se o alto-falante for tocado sem um gabinete e for exposto, a onda sonora será curto-circuitada e o som será baixo. Se não houver gabinete por um tempo, o método de teste simples é: encontre uma caixa de papelão e cole-a com fita adesiva para fazer um gabinete sólido. Cave um buraco grande o suficiente para instalar o alto-falante e toque o alto-falante com a boca voltada para fora, e o efeito será;
2. A potência e a impedância do alto-falante não correspondem ao amplificador de potência. A potência nominal do alto-falante é maior ou igual à potência de saída do amplificador de potência. A impedância é geralmente de 4 a 8 ohms. Os alto-falantes são divididos em tweeters, alto-falantes de médio alcance, woofer, alto-falantes de alcance total, etc. O material do diafragma e o diâmetro do alto-falante também são muito importantes e devem ser ajustados de acordo com a situação específica;
3. O nível do sinal de entrada é muito baixo para atingir a amplitude necessária pelo amplificador de potência. Normalmente, deve estar na direção de 600mV-1V. Se não puder ser alcançado, um pré-amplificador deve ser adicionado.
Distorção da placa amplificadora?
Distorção é o fenômeno em que a relação de amplitude, a relação de fase e a forma de onda do sinal de entrada e do sinal de saída mudam. A distorção dos amplificadores de áudio é dividida em duas categorias: distorção elétrica e distorção acústica. A distorção elétrica é causada pelo circuito, e a distorção acústica é causada pelo alto-falante do dispositivo de reprodução de som. Os tipos de distorção elétrica são: distorção harmônica, distorção de intermodulação e distorção transiente. A distorção acústica é principalmente distorção da interface CA e, de acordo com sua natureza, há distorção não linear e distorção linear. Iniciantes geralmente ignoram a seguinte "distorção elétrica";
Se a tensão e a potência da fonte de alimentação selecionadas forem muito baixas, ocorrerá distorção quando o volume for aumentado. Por exemplo, se a potência de pico de saída de um amplificador for 15 W e a tensão operacional recomendada for 12 V, então a potência da fonte de alimentação deve ser cerca de 1,5 vezes maior que a potência de pico de saída do amplificador, cerca de 22 W, ou seja, corrente = potência/tensão = 22/12 = cerca de 1,8 A. Se o nível de entrada for muito alto, também ocorrerá distorção de saturação.

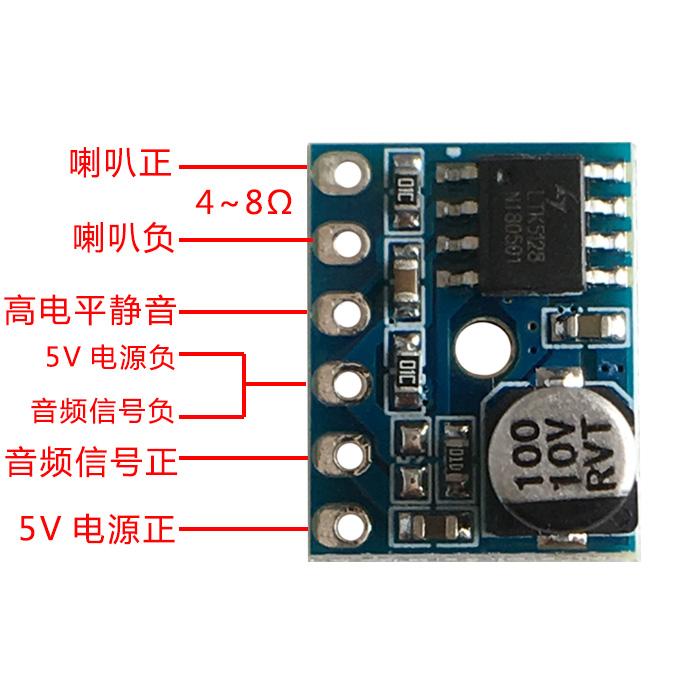

Descrição do parâmetro da classe D
Características dos parâmetros
● Tensão operacional: 2,5-5,5 VCC
● Corrente de trabalho: 1A ou mais
● Potência de saída: 3-5W
● Parâmetros de carga: impedância 4-8�6�8, potência do alto-falante 3-5W
● Relação sinal-ruído: 85dB@ VDD=5V, Vorms=1V
● Módulo amplificador Classe D
● Baixa distorção, baixo ruído
Características dos parâmetros
● Tensão operacional: 2,5-5,5 VCC
● Corrente de trabalho: 1A ou mais
● Potência de saída: 3-5W
● Parâmetros de carga: impedância 4-8�6�8, potência do alto-falante 3-5W
● Relação sinal-ruído: 85dB@ VDD=5V, Vorms=1V
● Módulo amplificador Classe D
● Baixa distorção, baixo ruído
