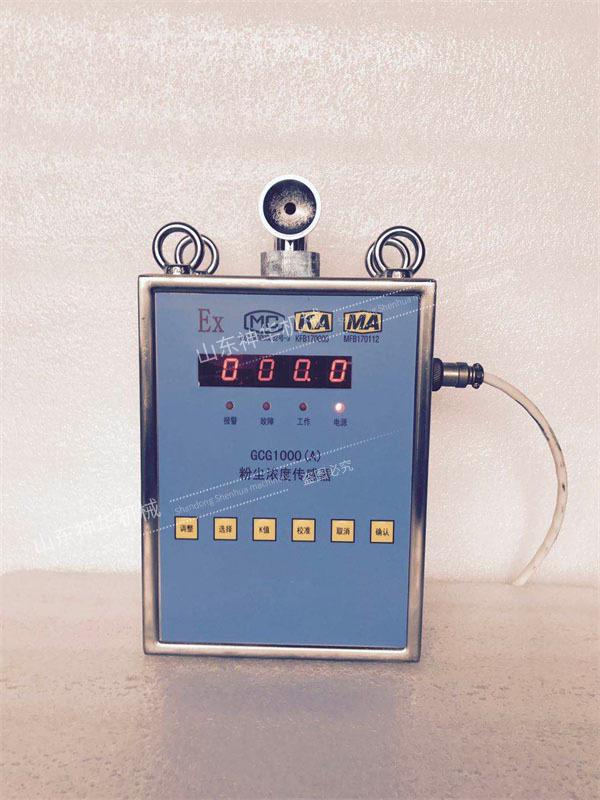

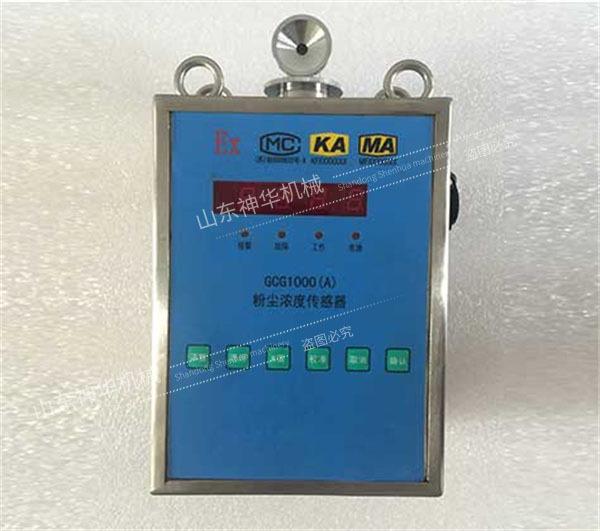

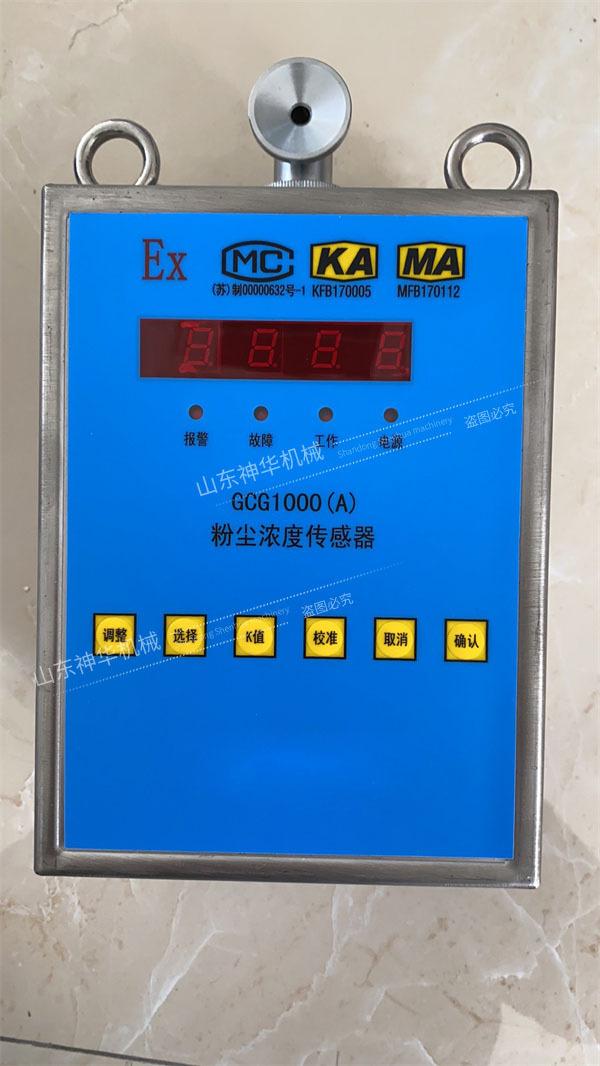

Sensor de concentração de poeira GCG1000(A)

O sensor de concentração de poeira GCG1000(A) (doravante denominado sensor) é baseado nos padrões empresariais MT/T 1102-2009 "Sensor de concentração de poeira para minas de carvão" e Q/320581FYK007-2012 "GCG1000(A) Sensor de concentração de poeira" e GB3836.4- Projeto de nível de segurança intrínseca Exib I na norma 2010. O produto absorve e digere a tecnologia de medição de poeira no país e no exterior, detecta diretamente a concentração de massa de poeira flutuante no ar, exibe-a no local através de um tubo digital e converte-a em uma saída de sinal de frequência para uso no monitoramento de minas ou outras medições. e sistemas de controle. Este produto possui as características de medição rápida e precisa, alta sensibilidade, desempenho estável, valor K predefinido, exibição direta e saída de concentração de massa de poeira.

a. Faixa de medição: 0,1mg/m3~1000mg/m3;

b. Erro de medição relativo: ≤±15%;

c. Fluxo de amostragem: 2L/min;

d. Erro de fluxo de amostragem: ≤±2,5%;

e. Estabilidade do fluxo de amostragem: ±3,0%;

f. Tensão de funcionamento: 18V (12V~24V);

g. Corrente de trabalho: ≤170mA;

h. Formato do sinal de saída: frequência 200Hz ~ 1000Hz/4 ~ 20mA sinal de corrente; sinal de comutação; Sinal de comunicação RS485;

eu. A distância de transmissão do sinal entre o sensor e o equipamento relacionado não deve ser inferior a 2 km, e a distância de transmissão de energia deve ser ≤50 m;

j. Parâmetros do cabo: R: 12,6Ω/km; L: 0,8mH/km; C: 0,04uF/km.

k. Folga elétrica e distância de fuga ≥ 2mm.
