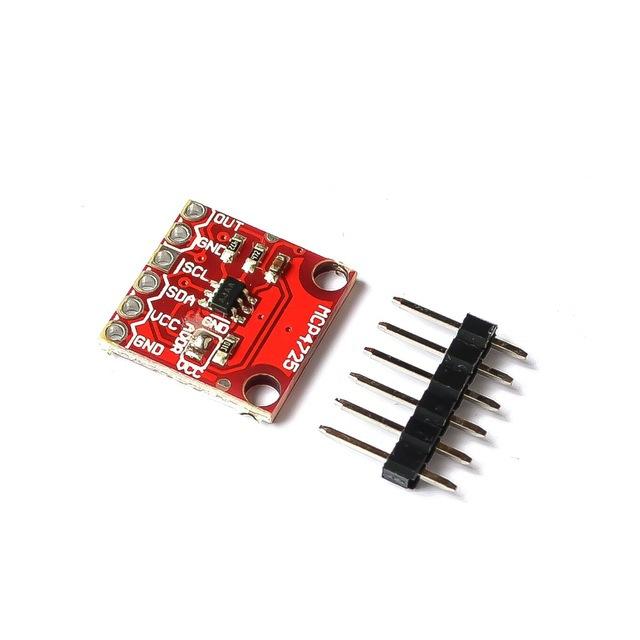

DAC Breakout - Placa de desenvolvimento do módulo MCP4725

MCP4725 é uma memória não volátil (EEPROM) canal único12 Saída de tensão bufferizadaDAC。 O usuário pode definir o bit de registro de configuração (2pedaços) eDACDados de entrada (12bits) armazenados em memória não volátilEEPROM(14 bits) de memória. Ao definir os bits do registro de configuraçãoDAC Configurado no modo normal ou modo de desligamento para economia de energia. O dispositivo pode ser usado 2 Arame I2C Compatível com interface serial e a faixa de tensão é2,7V para5,5V Fonte de alimentação única.

Descrição: Você sempre quis emitir tensões analógicas de um microcontrolador, o MCP4725 é o DAC que permitirá que você faça isso! O CJMCU-MCP4725 é um I2Conversor digital-analógico (DAC) controlado por C. Um DAC permite que você envie um sinal analógico, como uma onda senoidal, de uma fonte digital, como o I2Interface C no microcontrolador Arduino. Conversores digitais para analógicos são ótimos para geração de som, instrumentos musicais e muitos outros projetos criativos!

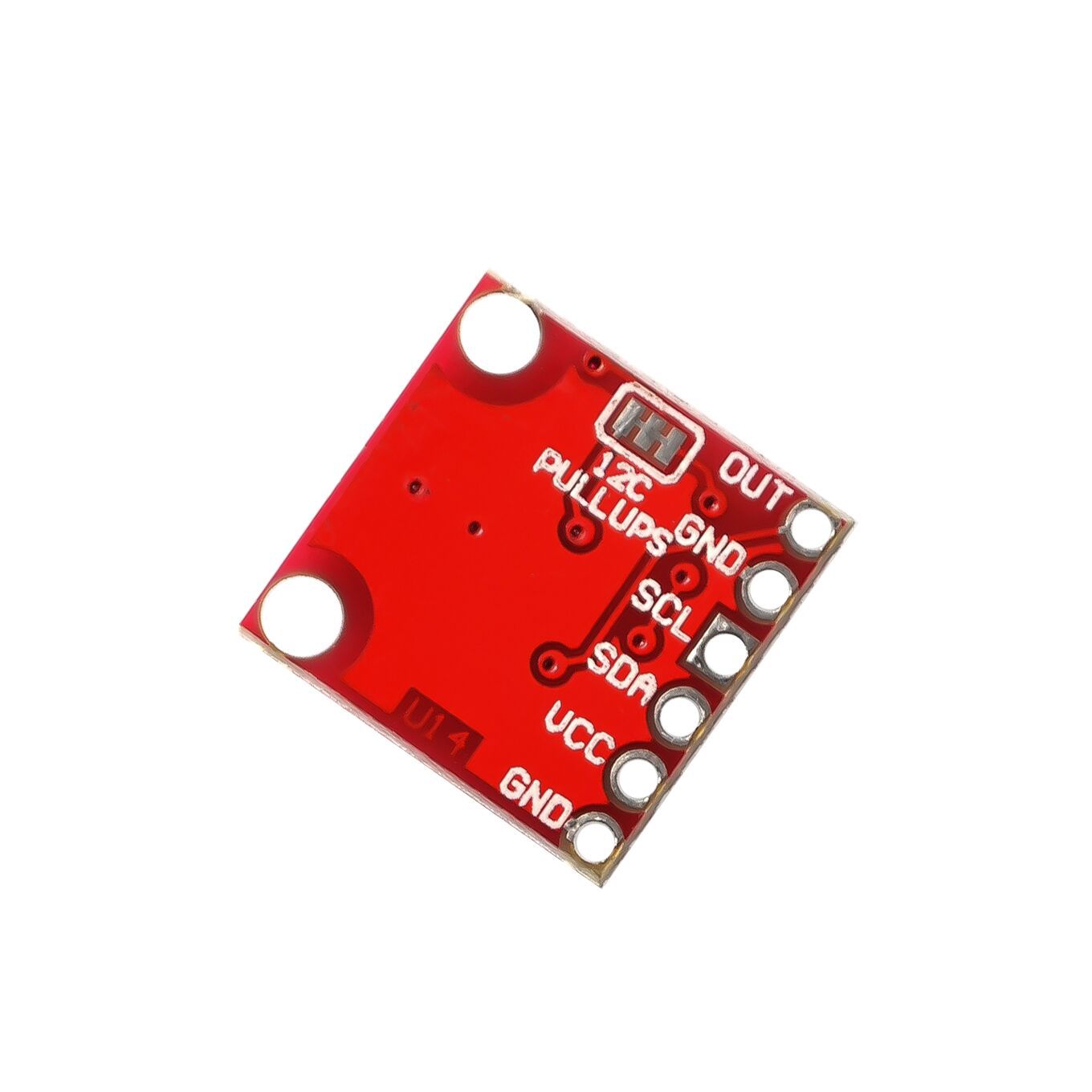

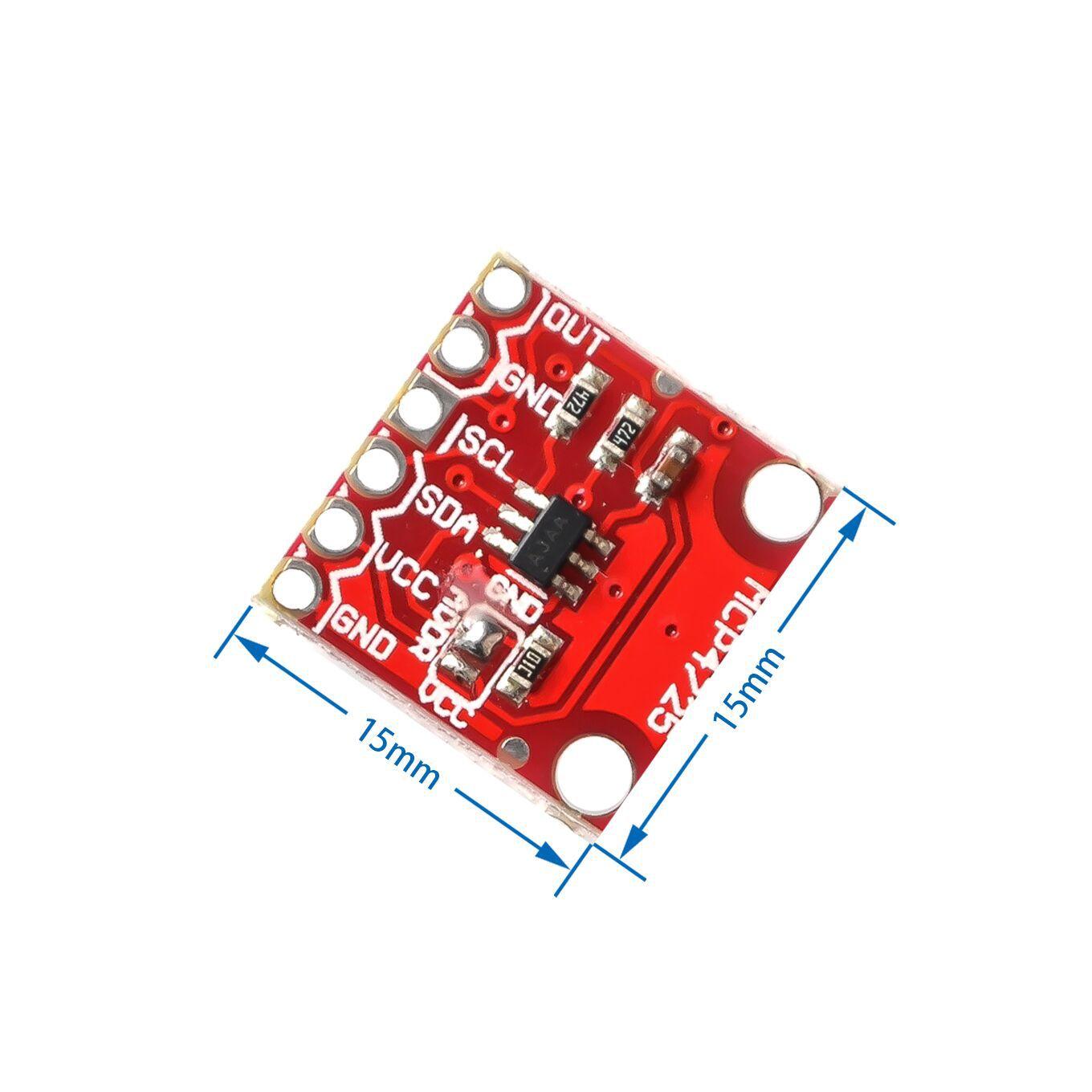

Esta versão do Breakout CJMCU-MCP4725 corrige alguns problemas com a placa, incluindo a pegada do IC, o I2C pinout, altera as dimensões gerais da placa para melhor se adequar aos seus projetos e mais alguns pequenos ajustes. Esta placa quebra cada pino que você precisará para acessar e usar o MCP4725, incluindo pinos GND e Signal OUT para conectar a um osciloscópio ou qualquer outro dispositivo que você precise conectar à placa. Também na placa estão SCL, SDA, VCC e outro GND para seu I básico2Pinagem C. Além disso, se você estiver procurando ter mais de um MCP4725 em um barramento, os resistores pull-up nesta placa podem ser desabilitados, basta verificar o Guia de Conexão no Documentos seção abaixo para obter instruções e dicas sobre como fazer isso.

Características:

• Resolução de 12 bits
• EU2Interface C (padrão, rápido e alta velocidade suportados)
• Pacote pequeno
• Alimentação de 2,7 V a 5,5 V
• EEPROM interna para armazenar configurações
