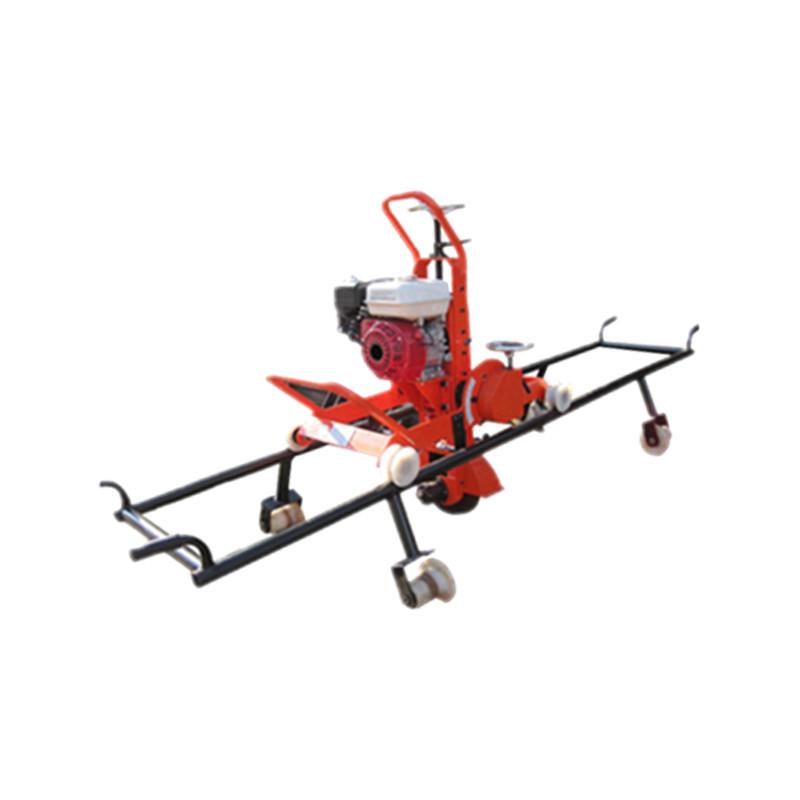

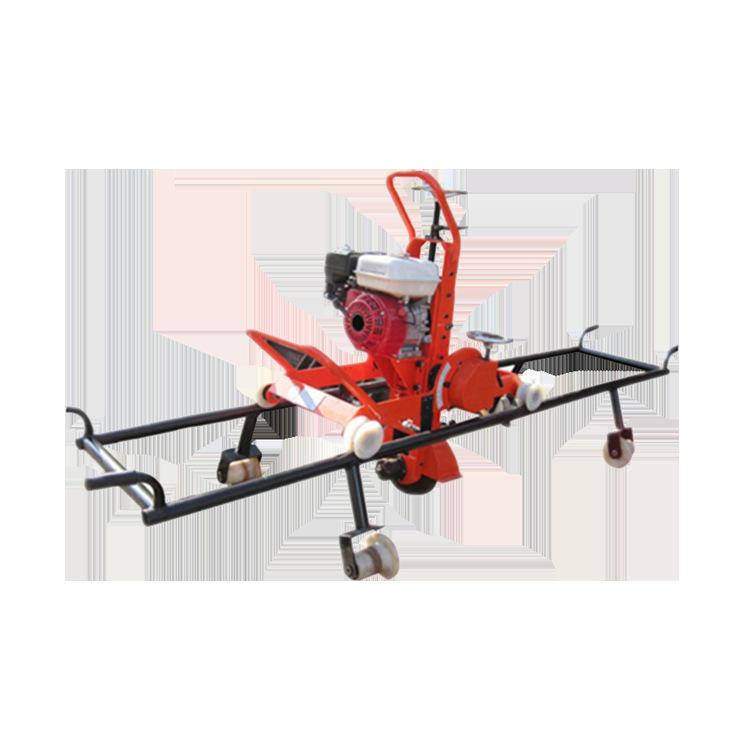

NCM-4.0A retificadora de trilhos de combustão interna é uma retificadora de trilhos adequada para a superfície superior, superfície lateral e filete do trilho, e pode ser usada para retificação de desvio e perfilamento.
1. Principais desempenhos técnicos e parâmetros
1, Moedor elétrico: voltagem220 V、380 V;Potência do motor:1,5 km; Revoluções2890 r/min。
2, Moedor de combustão interna: potência5,5ps,Velocidade de rotação3600 r/min。
3, Curso vertical da cabeça de moagem:0-170mm, ângulo de rotação±33º。
4, Tamanho da roda de moagem:254×35×30mm
5,Peso total:110㎏
6,Dimensões:2900×850×1150(milímetros）
7, aplicável a43-75㎏/mE tipo de pista.
dois, Estrutura principal e princípio de funcionamento
NCM-4.0Motor Honda a gasolinaGX160Como poder.Bmofo950A correia em V conduz o rebolo através do sistema de transmissão para retificar os trilhos. A máquina é composta principalmente por três partes: a estrutura, o núcleo e o dispositivo de funcionamento. A estrutura é soldada com tubos de aço sem costura. O núcleo é composto pelo sistema de transmissão, pelo dispositivo rotativo e pelo rebolo. O ângulo de rotação e a quantidade de avanço do rebolo são controlados pelo volante. O dispositivo de corrida e a estrutura são soldados como um só. A roda de corrida é uma roda isolante com aro alto. Também pode ser empurrado no chão depois de descer a pista. Primeiro, a retificadora de trilhos é colocada nos dois lados dos trilhos de aço e, em seguida, o rebolo é ajustado à quantidade de avanço e ângulo para realizar a retificação lateral. É uma ferramenta para retificar desvios e superfícies de trilhos soldados.
