Visão geral da máquina de corte de vergalhões
Uma máquina de corte de barras de aço é uma ferramenta usada para cortar barras de aço. Geralmente, existem máquinas de corte de barras de aço totalmente automáticas e máquinas de corte de barras de aço semiautomáticas. É um dos equipamentos indispensáveis para o processamento de barras de aço. É usado principalmente para corte de comprimento fixo de barras de aço na construção de casas, pontes, túneis, usinas de energia, projetos de conservação de água em larga escala, etc. Comparadas com outros equipamentos de corte, as máquinas de corte de barras de aço têm as características de peso leve, baixo consumo de energia, operação confiável e alta eficiência. Portanto, nos últimos anos, elas têm sido gradualmente amplamente utilizadas no processamento mecânico e em pequenas laminadoras de aço, e têm desempenhado um papel importante em vários campos da construção econômica nacional.
Classificação da máquina de corte de vergalhões

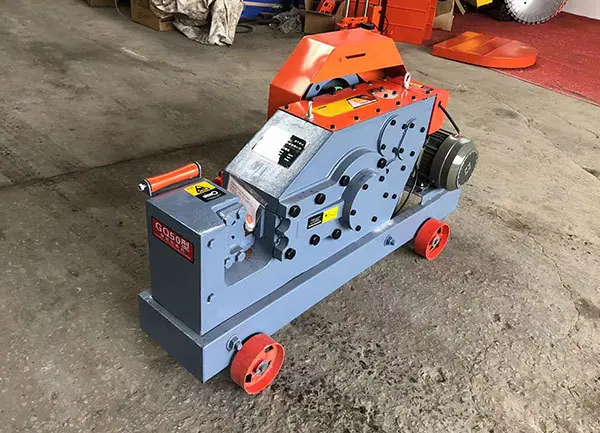

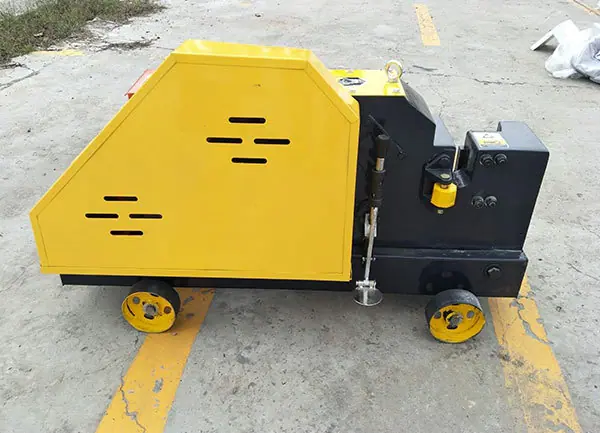

Horizontal
A máquina de corte horizontal de barras de aço pertence à transmissão mecânica e é amplamente utilizada devido à sua estrutura simples e fácil uso.
Estrutura: É composta principalmente de motor, sistema de transmissão, mecanismo de redução, mecanismo de virabrequim, corpo da máquina e faca de corte, etc. É adequada para cortar barras de aço carbono comuns de 6 a 40 mm.
Princípio de funcionamento: acionado por um motor elétrico, o eixo excêntrico é acionado para girar através da polia da correia em V e redução de engrenagem cilíndrica. Uma biela é instalada no eixo excêntrico, que aciona o controle deslizante e a lâmina móvel para alternar no deslizamento da base da máquina, e a lâmina fixa fixada na base da máquina é feita de aço carbono para ferramentas e tratada termicamente. Geralmente, o ângulo frontal é de 3° e o ângulo traseiro é de 12°. Geralmente, a distância entre a lâmina fixa e a lâmina móvel é de 0,5~1mm. Duas cremalheiras de bloqueio de material são instaladas na base da máquina em ambos os lados da lâmina para reduzir o balanço da barra de aço.
Vertical
Estrutura: As máquinas de corte verticais de barras de aço são usadas para uso fixo na linha de produção de processamento de barras de aço de plantas de pré-fabricação de componentes.
Princípio de funcionamento: O motor aciona o eixo do volante por meio de um par de polias e, em seguida, aciona o eixo excêntrico por meio de uma redução de engrenagem de três estágios e, em seguida, aciona o eixo excêntrico por meio de uma embreagem de chave deslizante para obter o movimento alternativo da lâmina móvel e cooperar com a lâmina móvel para cortar as barras de aço. A embreagem é controlada pela alça para engatar e desengatar e manipular o movimento para cima e para baixo da lâmina móvel. O dispositivo de prensagem gira o volante para acionar um par de engrenagens helicoidais com roscas de lembrete internas para mover o parafuso para cima e para baixo, pressionando barras de aço de diferentes diâmetros.
eletro-hidráulico
Estrutura: A máquina de corte elétrica hidráulica de barras de aço é composta principalmente por um motor elétrico, um sistema de transmissão hidráulica, um dispositivo operacional, uma lâmina fixa, etc.
Princípio de funcionamento: O motor aciona o eixo excêntrico para girar, e a superfície excêntrica do eixo excêntrico se retrai e se move para frente e para trás com o êmbolo com o qual entra em contato, fazendo com que a bomba do êmbolo gere pressão de óleo de alta pressão no corpo do cilindro, empurrando o pistão no cilindro, impulsionando a lâmina para frente, e As lâminas fixas fixadas no suporte são escalonadas e cortam as barras de aço.
Hidráulica manual
Estrutura: O sistema hidráulico da máquina de corte hidráulica manual de barras de aço é composto por pistão, êmbolo, cilindro hidráulico, haste de pressão, pino de tração, mola de retorno, barril de armazenamento de óleo, descarga de óleo e válvula de sucção de óleo e outros componentes.
Princípio de funcionamento: Primeiro aperte a válvula de drenagem no sentido horário, levante a haste de pressão, o êmbolo subirá, a válvula de sucção de óleo será aberta e o óleo hidráulico entrará na câmara de óleo; levante a haste de pressão, o óleo hidráulico será comprimido na cavidade interna do cilindro, empurrando assim o pistão para frente, e o cortador móvel instalado na extremidade frontal do pistão pode cortar o material. Imediatamente após cortar o material, gire a válvula de drenagem no sentido anti-horário e, sob a ação da mola de reinicialização, o óleo sob pressão fluirá de volta para a câmara de óleo e o cortador retrairá automaticamente para dentro do cilindro. Repita este ciclo para cortar os tendões.
É adequado para cortar vários aços carbono comuns, aços redondos laminados a quente, vergalhões, aços planos e aços quadrados em projetos de construção.
Corte de aço redondo: (Q235-A) diâmetro: (Φ6-Φ40) mm
Tamanho grande de aço plano cortado: (70x15) mm
Corte de aço quadrado: (Q235-A) Tamanho grande: (32x32) mm
Ângulo de corte aço tamanho grande: (50x50) mm
