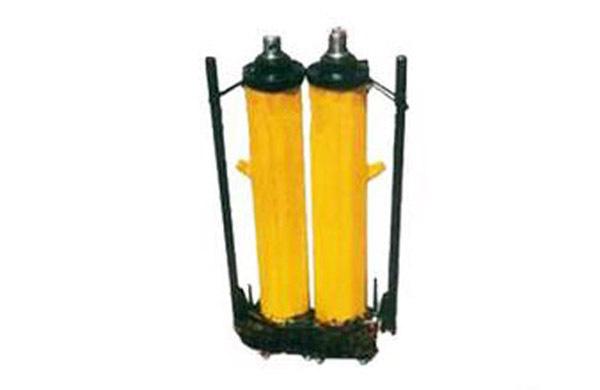

Introdução ao produto do empurrador hidráulico YT4-6A

A estrutura do empurrador hidráulico YT4-6A é que as paredes externas dianteiras e traseiras do corpo do cilindro são instaladas fixamente com uma válvula hidráulica dianteira e uma válvula hidráulica traseira na mesma direção, respectivamente, e o eixo de posicionamento é instalado fixamente nos lados opostos da parede externa do corpo do cilindro entre as duas válvulas; o corpo do cilindro é assentado no furo longo longitudinal no assento fixo através do eixo de posicionamento; a parte inferior do assento fixo é instalada fixamente com uma placa inferior, e a placa inferior é inclinada para cima perto de uma extremidade da haste do pistão; a parte superior do assento fixo é instalada fixamente com um assento de estrangulamento, e a estrutura da ranhura na parte superior do assento de estrangulamento é inclinada para trás e forma um ângulo de 20°-24° com o plano horizontal. O modelo de utilidade tem um design razoável, a pistola de injeção hidráulica é separada do corpo do cilindro, o empurrador é fácil de mover e as duas extremidades do corpo do cilindro são ajustáveis; a haste do pistão pode estar em contato normal com o defletor de carvão quando conectado, estendendo a vida útil do equipamento.

Parâmetros relacionados ao slide de empurrar hidráulico YT4-6A

Impulso nominal 39,2kN

Força de tração de recuperação nominal 9,3kN

Velocidade de movimento (alça alterna uma vez) 17mm

A alça é levantada 7mm

A alça é pressionada 10 mm

Inclinação longitudinal no deslocamento máximo

60° quando a extremidade do corpo da bomba está baixa

14° quando a extremidade do corpo da bomba é alta

Multiplicador de força ≈90

Dimensões externas (quando a haste do pistão está totalmente retraída)

Curso 600mm 855×135×210

Curso 800mm 1055×135×210

Usar peso

Curso 600mm 32,5kg

Curso 800mm 38kg ali07

<<<

<<<<<
