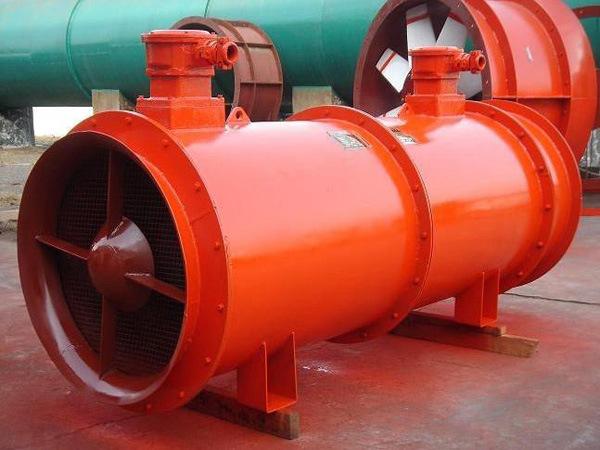

Estrutura de composição do ventilador de fluxo axial contra-rotativo

O ventilador de fluxo axial contra-rotativo é composto por um cilindro de entrada de ar, uma carcaça do cilindro de entrada de ar, uma carcaça do ventilador, um impulsor, um motor, uma carcaça do motor, fios e uma caixa de junção.

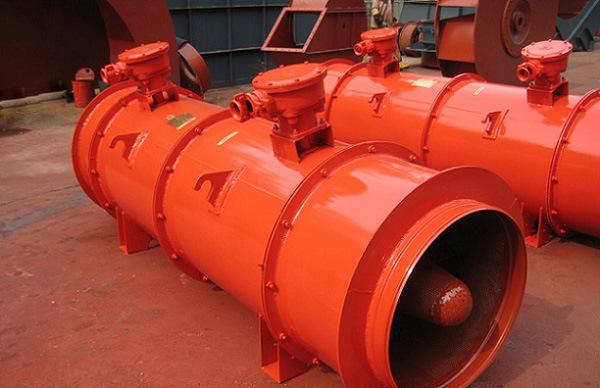

Princípio de funcionamento do ventilador de fluxo axial contra-rotativo

O ventilador de fluxo axial contra-rotativo adota o princípio de eixo oco e eixo sólido revestidos juntos, e a linha central do eixo se sobrepõe, de modo que os dois impulsores do ventilador podem ser instalados muito próximos. Ao mesmo tempo, o método de abertura de ranhuras na parede interna da carcaça do motor é adotado para solucionar o problema de que existe apenas uma caixa de junção para os fios dos dois motores, e a caixa de junção fica dentro do ventilador. Como resultado, a estrutura de todo o ventilador é compacta, o volume é reduzido, o peso é reduzido e a eficiência aumenta para mais de 85%. Como não há caixa de junção fora do ventilador, ele pode ser enrolado para transporte, apresentando superioridade principalmente em túneis e pistas de minas. Os dois motores do ventilador podem funcionar separadamente ou juntos.

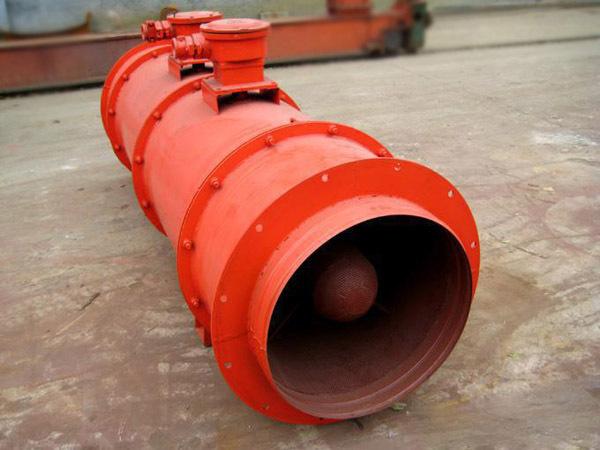

Vantagens dos ventiladores de fluxo axial contra-rotativos

1. Alta eficiência de transmissão. O impulsor é instalado diretamente no eixo do motor, alterando a estrutura de transmissão conservadora, o que não só evita danos frequentes ao dispositivo de transmissão, elimina perdas de energia, mas também melhora a eficiência de transmissão do dispositivo ventilador e melhora a eficiência de uso.

2. O valor da pressão no ponto de pressão dos ventiladores de mineração de fluxo axial contra-rotativos é maior, geralmente 1,2 a 1,3 vezes maior do que a pressão dos ventiladores de fluxo axial comuns com guia traseira.
3. Alta eficiência de pressão estática. Devido à estrutura contra-rotativa, as palhetas guia entre as rodas de trabalho de dois estágios são reduzidas, o que reduz a perda de resistência interna do ventilador e melhora a eficiência da pressão estática do ventilador.
4. Alta eficiência e ampla gama de operação de alta eficiência. A eficiência do ventilador contra-rotativo é cerca de 8% maior do que a do ventilador de dois estágios com palhetas guia frontais e 4% -5% maior do que a do ventilador de mineração geral de dois estágios com pás traseiras do estator. Possui uma ampla gama de operação de alta eficiência.
5. O fluxo axial é flexível para uso com ciclones. As rodas de trabalho de dois estágios do ciclone são acionadas por dois motores, respectivamente. Portanto, o ciclone pode ser combinado de várias maneiras de acordo com diferentes condições de uso, de modo que a marcha lenta de um estágio possa formar um estágio de lâmina móvel principal ou uma lâmina móvel adicionando estágio traseiro. O estágio de palhetas guia também pode ser equipado com uma palheta estática como acessório, e o passo da grade pode ser ajustado para obter ajuste variável do volume de ar. A velocidade variável do ciclone e a relação de velocidade dos dois rotores são usadas para ajustar a vazão, que é exclusiva do ciclone.
6. Ventiladores contra-rotativos de fluxo axial têm bom desempenho de fornecimento de ar reverso e o volume de ar de retorno pode atingir 60% a 70% do volume de ar fornecido. Como o ventilador contra-rotativo pode utilizar o vento reverso do motor, ele não precisa construir difusor e torre de difusão, nem precisa construir sala de ventilador e duto de ar reverso. O processo de construção é simples, portanto o período de construção pode ser bastante reduzido. Comparado com outros ventiladores, possui menos equipamentos auxiliares, menos links de controle, melhor segurança e confiabilidade e pode economizar 70% dos custos de engenharia civil.

Escopo de aplicação de ventiladores de fluxo axial contra-rotativos

Ventiladores de fluxo axial contra-rotativos são usados ​​principalmente em minas e outros setores industriais para transportar gás, pó de carvão e gases inflamáveis. Eles podem ser usados ​​para escavação de minas, construção de poços, ventiladores locais e comprimentos de túneis em minas de carvão, minas de metal, minas químicas e outras minas. Ventilação à distância etc.
