Detalhes da cerca eletrônica da mina de carvão

Cerca eletrônica de mina de carvão, cerca eletrônica de mina multifuncional, dispositivo de bloqueio de mina, dispositivo de travamento homem-máquina de mina, sistema de proteção de aproximação de pessoal subterrâneo de mina de carvão. "Cerca eletrônica", também conhecida como dispositivo de travamento homem-máquina de mina, é um sistema de proteção de segurança. É amplamente utilizado em avisos de segurança em áreas perigosas subterrâneas importantes, como faces de trabalho de túneis, bunkers de carvão, paredes fechadas, transportadores de correia, etc. O sistema usa posicionamento preciso de pessoal, tecnologia de detecção infravermelha, tecnologia de imagem térmica infravermelha e outros meios para obter alarmes sonoros e luminosos oportunos ou acionar o desligamento do equipamento quando os operadores entram em áreas perigosas para evitar acidentes.

Como implementar cerca eletrônica em minas de carvão

1. Método de implementação de posicionamento preciso de pessoal UWB:

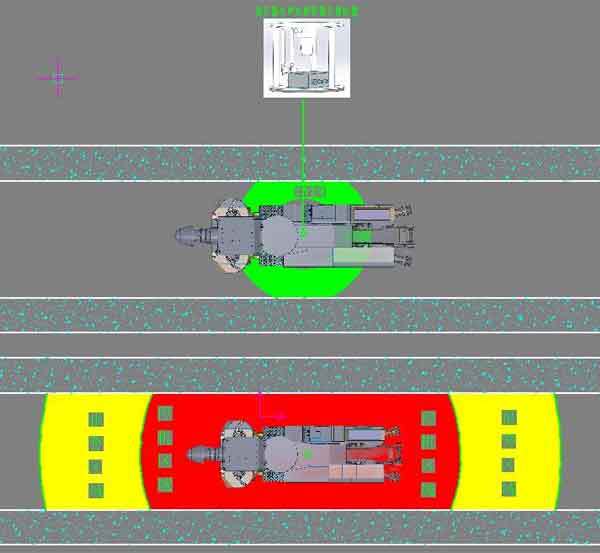

O dispositivo de travamento homem-máquina para mineração usa tecnologia de posicionamento preciso UWB para fornecer cobertura de sinal sem fio para a área de proteção, alcançando medição precisa de distância entre equipamento e equipamento, e entre pessoas e equipamento. Ao configurar cercas virtuais eletrônicas para áreas que precisam de proteção (dividindo livremente a área de alerta e a zona de perigo), a localização de intrusos pode ser determinada para evitar que pessoas e equipamentos entrem por engano, alcançando assim um alerta precoce entre pessoas e equipamentos, e entre equipamentos.

Quando uma pessoa invade a cerca virtual eletrônica e excede a distância de segurança definida, o dispositivo de travamento homem-máquina se conectará para enviar um sinal de desligamento ao equipamento ou interruptor de proteção integrado para controlar o equipamento para parar de funcionar e desligar e bloquear o equipamento; quando a condição de proteção é levantada, um sinal de inicialização é enviado ao equipamento ou chave de proteção integrada para desbloqueio automático, permitindo a partida manual do equipamento; evitando que o pessoal seja ferido pela operação de equipamentos em áreas perigosas e melhorando o nível de gestão da segurança da produção em minas.

Quando alguém invade a área de alarme do dispositivo atual, o dispositivo emitirá um aviso de alarme por voz e a luz de advertência piscará para alarme; quando alguém invade a área de desligamento, o dispositivo emitirá um aviso de alarme por voz e a luz de advertência piscará para alarme.

Composição do sistema:

O sistema é composto principalmente de subestação de leitura de cartão intrinsecamente segura de mineração, mineração de cartão de identificação intrinsecamente seguro, mineração de alarme sonoro e luminoso intrinsecamente seguro e outros equipamentos.

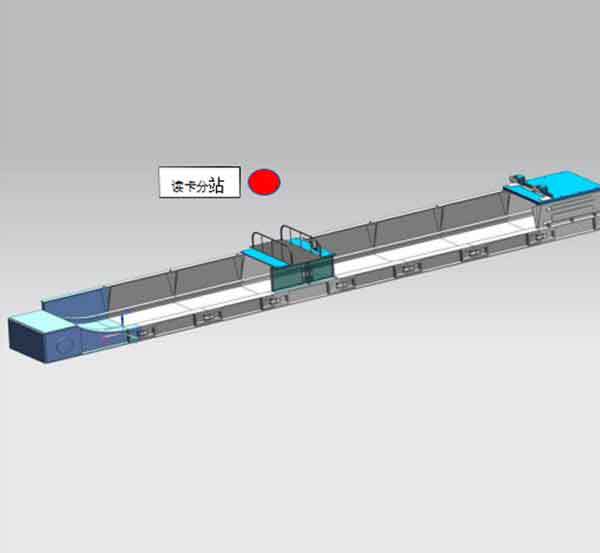

Com base no sistema de proteção técnica de posicionamento preciso UWB, uma subestação leitora de cartões é instalada na área da cerca virtual eletrônica e um alarme sonoro e visual é instalado em posição visível. O pessoal carrega cartões de identificação para acioná-lo. A distância de disparo pode definir a área de alarme e a área de desligamento de acordo com as necessidades reais.

2. Método de detecção infravermelha piroelétrica

Instale sensores infravermelhos piroelétricos na área da cerca virtual eletrônica para alertar o motorista sobre a aproximação de pessoal por meio de alarmes sonoros e luminosos. Implemente o alarme de pessoal que entra na área perigosa da perfuradora de túneis subterrâneos. Durante a operação da perfuradora de túneis, ao ser detectada a entrada de uma pessoa por engano, o alerta e a parada de emergência serão acionados imediatamente para evitar acidentes perigosos.

Quando uma pessoa invade a cerca virtual eletrônica e excede a distância de segurança definida, o dispositivo de travamento homem-máquina se conectará para enviar um sinal de desligamento ao equipamento ou interruptor de proteção integrado para controlar o equipamento para parar de funcionar e desligar e bloquear o equipamento; quando a condição de proteção é levantada, um sinal de inicialização é enviado ao equipamento ou chave de proteção integrada para desbloqueio automático, permitindo a partida manual do equipamento; evitando que o pessoal seja ferido pela operação de equipamentos em áreas perigosas e melhorando o nível de gestão da segurança da produção em minas.

Quando alguém invade a área de alarme do dispositivo atual, o dispositivo emitirá um aviso de alarme por voz e a luz de advertência piscará para alarme; quando alguém invade a área de desligamento, o dispositivo emitirá um aviso de alarme por voz e a luz de advertência piscará para alarme.

3. Composição do sistema:

O sistema é composto principalmente de uma caixa de operação programável à prova de explosão e intrinsecamente segura para uso em minas, um sensor infravermelho piroelétrico intrinsecamente seguro para uso em minas, um alarme sonoro e luminoso intrinsecamente seguro para uso em minas e outros equipamentos.

Instale um sensor infravermelho piroelétrico na área da cerca virtual eletrônica. Quando uma pessoa se aproxima da cerca dentro de 3 a 5 metros, o sensor infravermelho começa a detectar e envia um sinal para a caixa de controle para processamento, controlando o equipamento na área de intertravamento para alarmar ou desligar.

4. Método de imagem térmica infravermelha

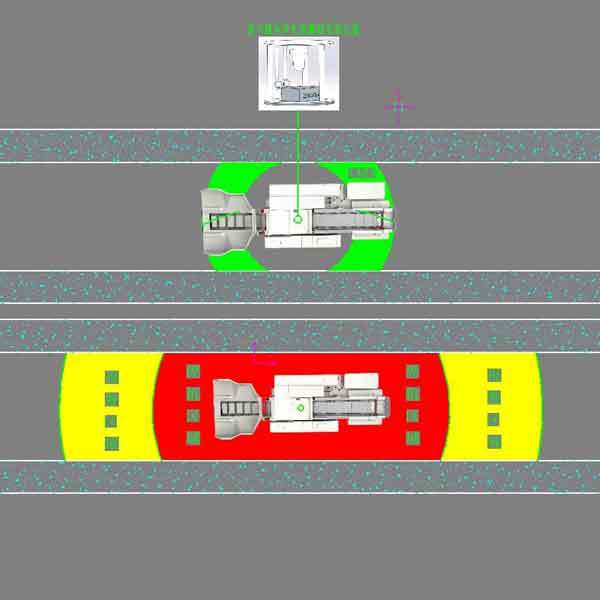

Na área da cerca virtual eletrônica, quando alguém arromba, a câmera de reconhecimento inteligente de IA identificará e controlará cada dispositivo em conjunto com ela, proibindo o dispositivo de iniciá-lo ou desligá-lo. O dispositivo emitirá um alarme de voz e a luz de advertência piscará para alertar.

As câmeras de reconhecimento inteligente de IA implantadas no sistema podem enviar as imagens capturadas no local para a sala de despacho terrestre para exibição em tempo real por meio da rede de anéis subterrâneos.

Existem opções para desarmar e armar funções no cliente. Quando o desarmamento é selecionado, se uma pessoa entrar na área perigosa designada sem alarme do interruptor de saída, o dispositivo também poderá ser ligado. Quando armar é selecionado, ele opera de acordo com as funções normais projetadas.

O software cliente do sistema pode exibir, registrar e consultar informações de alarme;

O software cliente do sistema pode exibir imagens em tempo real e imagens de análise da câmera integrada da perfuradora de túneis em tempo real. Composição do sistema:

O sistema é composto principalmente de uma caixa de operação programável à prova de explosão e intrinsecamente segura para uso em minas, um sensor infravermelho piroelétrico intrinsecamente seguro para uso em minas, um alarme de som e luz intrinsecamente seguro para uso em minas, uma câmera à prova de explosão para uso em minas, um display à prova de explosão para uso em minas e outros equipamentos.

Câmeras de reconhecimento inteligente de IA são instaladas na área de cerca virtual eletrônica. Quando uma pessoa se aproxima da área da cerca, um sinal é enviado para a caixa de controle para processamento, que controla o equipamento na área de intertravamento para alarmar ou desligar.
