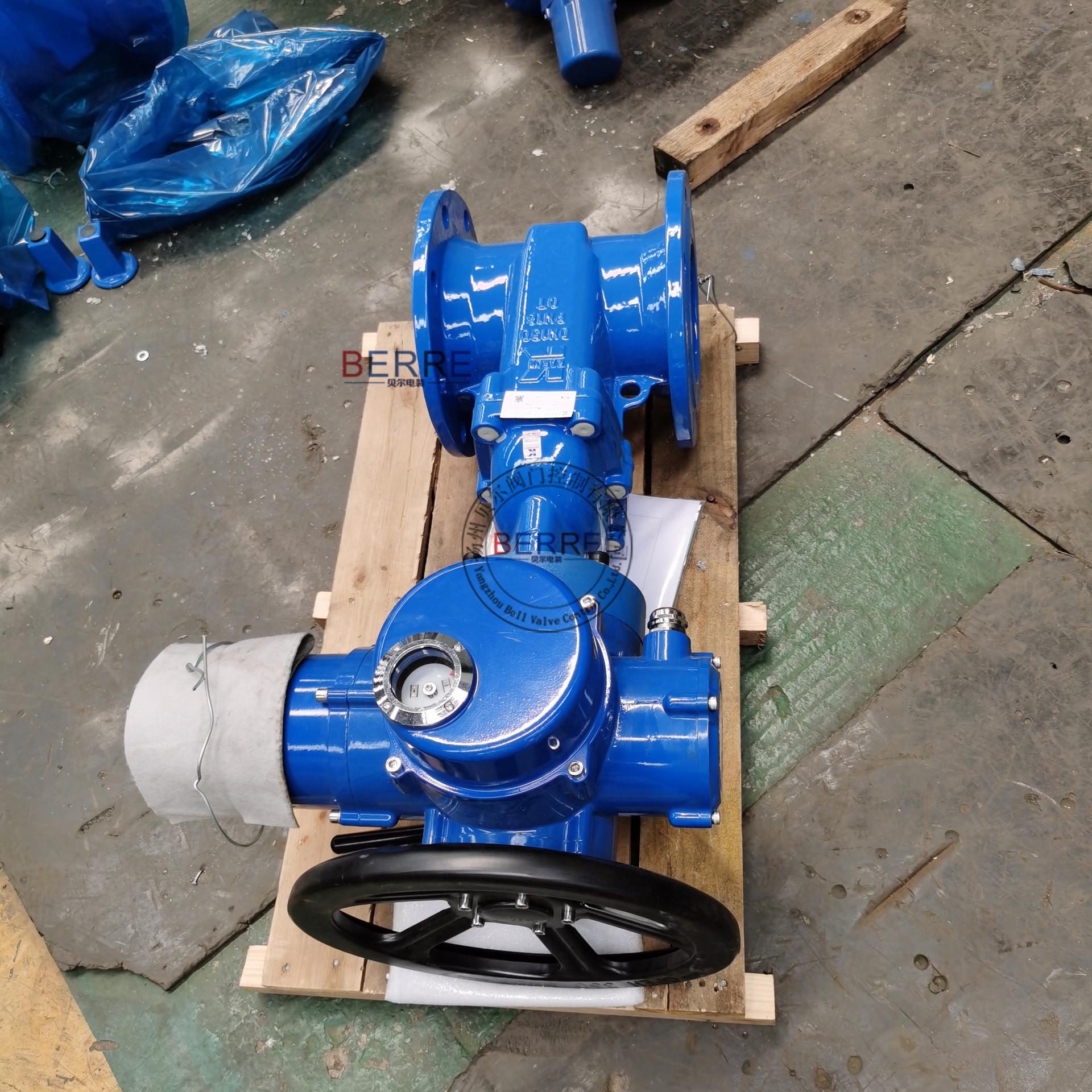

1. Válvula de gaveta de haste oculta elétrica com vedação suave tipo interruptor Z945X-10Q DN200Princípio do produto:
A válvula de gaveta elétrica com haste oculta e vedação suave do tipo interruptor Z945X-10Q DN200 geralmente tem umarosca trapezoidal, pelo meio do portãonozAssim como a ranhura guia no corpo da válvula, o movimento rotativo é convertido em movimento linear, ou seja, o torque operacional é convertido em impulso operacional. Quando a válvula é aberta, quando a altura de elevação da comporta é igual à válvulaO caminho paraQuando a proporção é 1:1, a passagem do fluido fica desobstruída, mas essa posição não pode ser monitorada durante a operação.TroncoO ápice é usado como uma marca, ou seja, a posição onde não pode abrir, como sua posição totalmente aberta. Para considerar o fenômeno de travamento causado por mudanças de temperatura, a válvula é geralmente aberta para a posição superior e então retraída 1/2-1 volta como a posição da válvula totalmente aberta. Portanto, a posição totalmente aberta da válvula é determinada pela posição do portão (ou seja, curso). Este tipo de válvula geralmente deve ser instalado horizontalmente na tubulação.
2. Válvula de gaveta de haste oculta elétrica com vedação suave tipo interruptor Z945X-10Q DN200Mecanismo de operação:
3.1 A direção de abertura e fechamento da válvula de gaveta de vedação suave durante a operação deve ser sempre fechada no sentido horário.
3.2 Como as válvulas pneumáticas na rede de dutos são frequentemente abertas e fechadas manualmente, o número de revoluções de abertura e fechamento não deve ser muito grande. Mesmo válvulas de grande diâmetro devem estar dentro de 200-600 revoluções.
3.3 Para facilitar as operações de abertura e fechamento por uma pessoa, o limite superior do torque de abertura e fechamento deve ser de 240 N-m sob pressão da tubulação.
3.4 A extremidade da operação de abertura e fechamento da válvula de gaveta de vedação suave deve ser de espiga quadrada, com tamanho padronizado e voltada para o solo, de modo que as pessoas possam operá-la diretamente do solo. Válvulas com rodas não são adequadas para redes de tubulação subterrâneas.
3.5 Painel de exibição do grau de abertura e fechamento de válvulas de gaveta com vedação suave
① As linhas de escala do grau de abertura e fechamento da válvula de gaveta de vedação suave devem ser moldadas na tampa da caixa de engrenagens ou na carcaça externa do painel de exibição após a mudança de direção. Todas devem ficar voltadas para o chão e as linhas de escala devem ser pintadas com pó fluorescente para torná-las atraentes;
②O material da agulha indicadora pode ser usado sob bom gerenciamentoplaca de aço inoxidável, caso contrário é uma chapa de aço pintada, nunca use chapa de alumínio;
③ A agulha indicadora é atraente e firmemente fixada. Uma vez que a abertura e o fechamento são ajustados com precisão,rebitebloqueio.
3.6 Se a válvula de gaveta de vedação suave estiver enterrada profundamente, e a distância entre o mecanismo de operação e o painel de exibição e o solo for ≥1,5m, uma haste de extensão deve ser instalada e fixada firmemente para que as pessoas possam observar e operar do solo. Em outras palavras, a operação de abertura e fechamento da válvula na rede de dutos não deve ser realizada no poço.
3. Válvula de gaveta de haste oculta elétrica com vedação suave tipo interruptor Z945X-10Q DN200Instruções de compra:
1. As especificações e categorias de válvulas de gaveta com vedação suave devem estar em conformidade com os requisitos dos documentos de projeto de tubulação.
2. O modelo da válvula de gaveta de vedação suave deve indicar o número do padrão nacional necessário. Se for um padrão empresarial, as instruções relevantes para o modelo devem ser indicadas.
3. A pressão de trabalho da válvula de gaveta de vedação suave deve ser ≥ a pressão de trabalho da tubulação. Sob a premissa de não afetar o preço, a pressão de trabalho que a válvula pode suportar deve ser maior do que a pressão de trabalho real da tubulação; qualquer lado da válvula de gaveta de vedação suave no estado fechado deve ser capaz de suportar 1,1 vezes a pressão de trabalho da válvula sem vazamento; quando a válvula estiver aberta, o corpo da válvula deve ser capaz de suportar o dobro da pressão de trabalho da válvula.
4. O padrão de fabricação da válvula de gaveta de vedação suave deve declarar o número do padrão nacional com base nele. Se for um padrão empresarial, o documento empresarial deve ser anexado ao contrato de compra.
