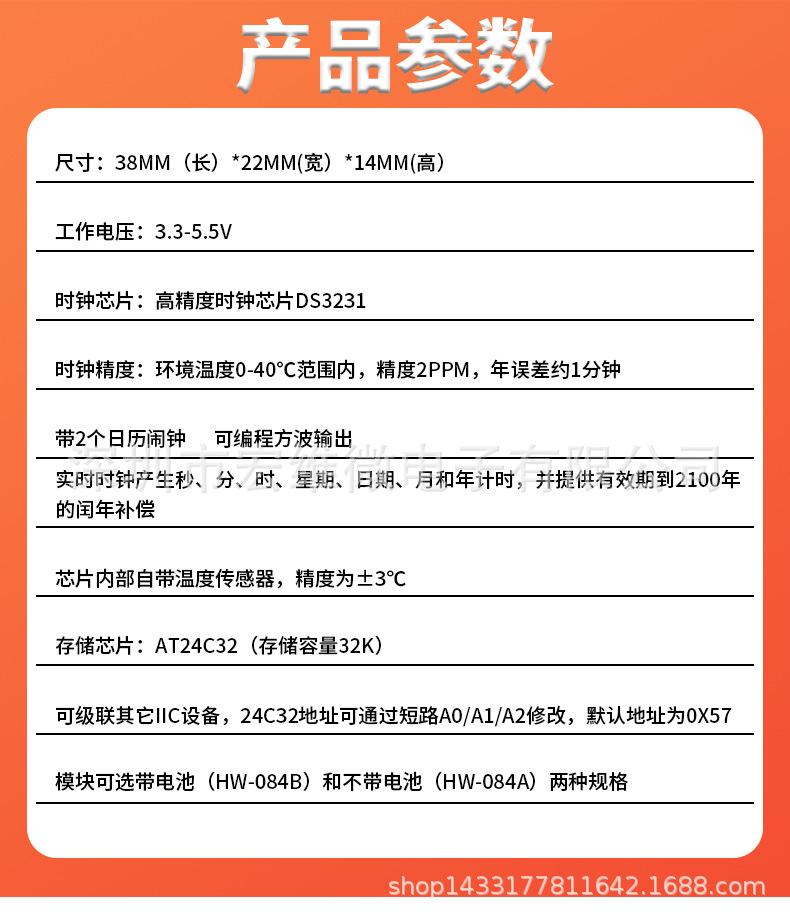

【TELESKY】 Módulo de relógio de alta precisão DS3231 AT24C32 módulo de armazenamento IIC

Baixar: http://pan.baidu.com/s/1pJ2n0q3

O DS3231 é um relógio de tempo real I2C (RTC) de baixo custo e alta precisão com um oscilador de cristal compensado por temperatura (TCXO) e cristal integrados. O dispositivo inclui uma entrada de bateria para manter a cronometragem precisa quando a fonte de alimentação principal é desconectada. O oscilador de cristal integrado melhora a precisão de longo prazo do dispositivo e reduz o número de componentes na linha de produção. O DS3231 está disponível em faixas de temperatura comerciais e industriais e é embalado em um pacote SO de 16 pinos e 300 mil.

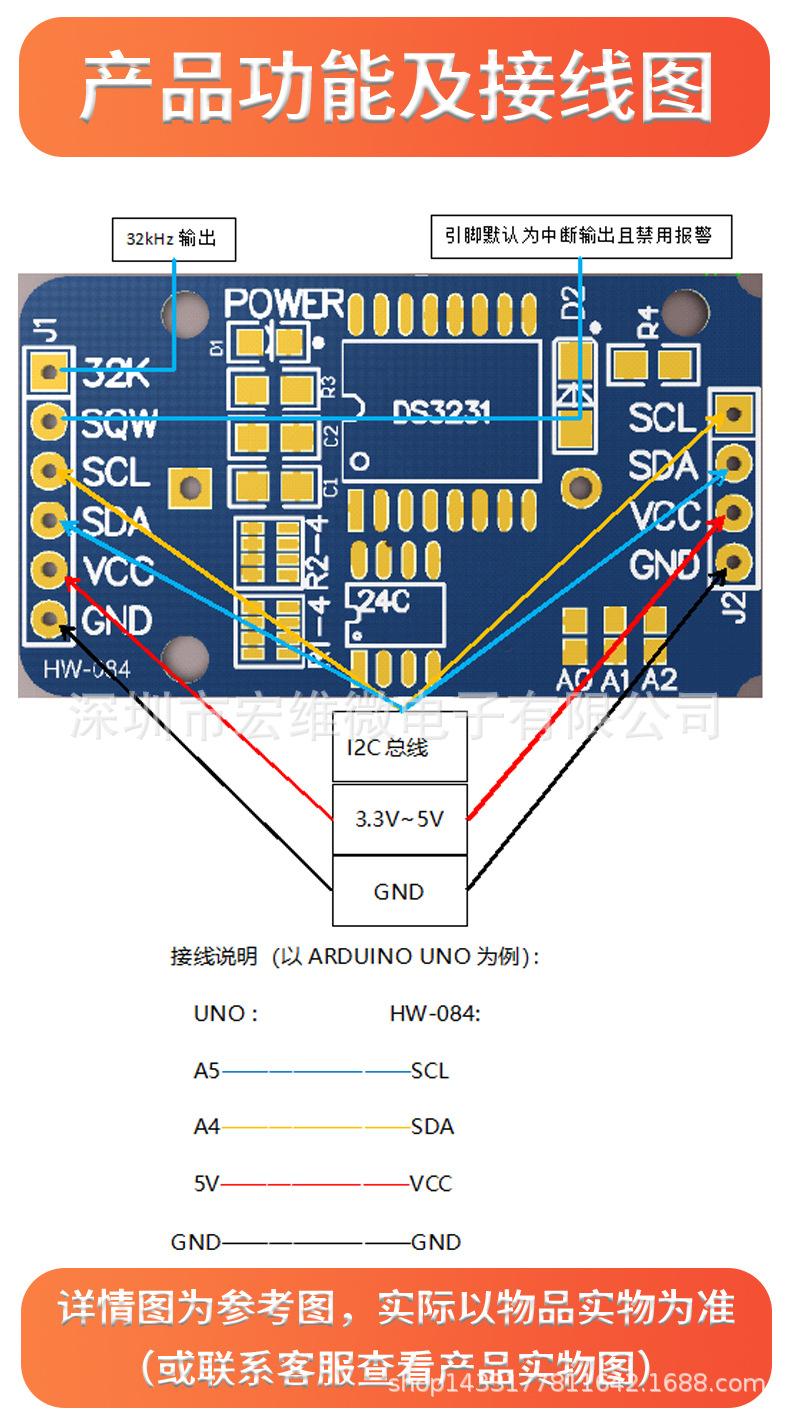

O RTC armazena informações de segundos, minutos, horas, dia da semana, data, mês e ano. Para meses com menos de 31 dias, a data no final do mês é ajustada automaticamente, incluindo correções para anos bissextos. O relógio pode operar no formato de 24 horas ou 12 horas com indicação /AM/PM. Dois alarmes de calendário programáveis e uma saída de onda quadrada programável são fornecidos. Endereços e dados são transmitidos serialmente via barramento bidirecional I2C.
Um circuito comparador e de referência de tensão de precisão e compensação de temperatura monitora o estado do VCC, detecta falhas de energia, fornece uma saída de reinicialização e alterna automaticamente para a fonte de alimentação de backup quando necessário. Além disso, o pino do monitor /RST pode ser usado como uma entrada manual para gerar uma reinicialização de µP.
Além da alta precisão de temporização, o DS3231 tem vários outros recursos que estendem a gama de funcionalidades e opções adicionais disponíveis para o host do sistema. Um sensor de temperatura digital muito preciso é integrado ao dispositivo e pode ser acessado (como o tempo) através da interface I2C*. O sensor de temperatura tem uma precisão de ±3°C. O circuito de controle no chip permite a detecção automática de energia e gerencia a comutação de energia entre a fonte de energia principal e a fonte de energia de backup (ou seja, uma bateria de baixa voltagem). Se a fonte de energia principal for perdida, o dispositivo continua a fornecer temporização e temperatura precisas com desempenho inalterado. Uma função de reinicialização no chip pode ser usada para reiniciar o microprocessador do sistema quando a fonte de energia principal for reaplicada ou o valor da voltagem retornar para dentro da faixa permitida.
