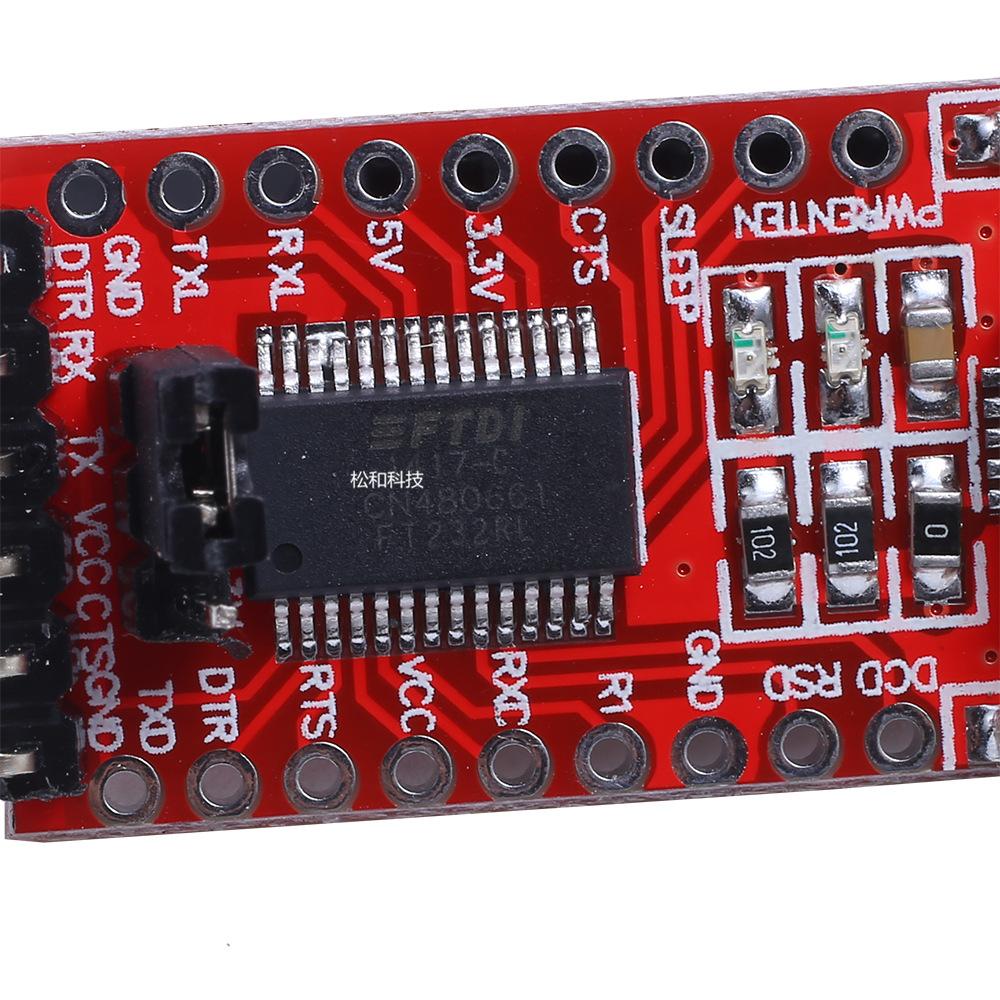

As definições dos 6 pinos são: DTR RX TX VCC CTS GND

Endereço para download do driver:

http://www.ftdichip.com/FTDrivers.htm

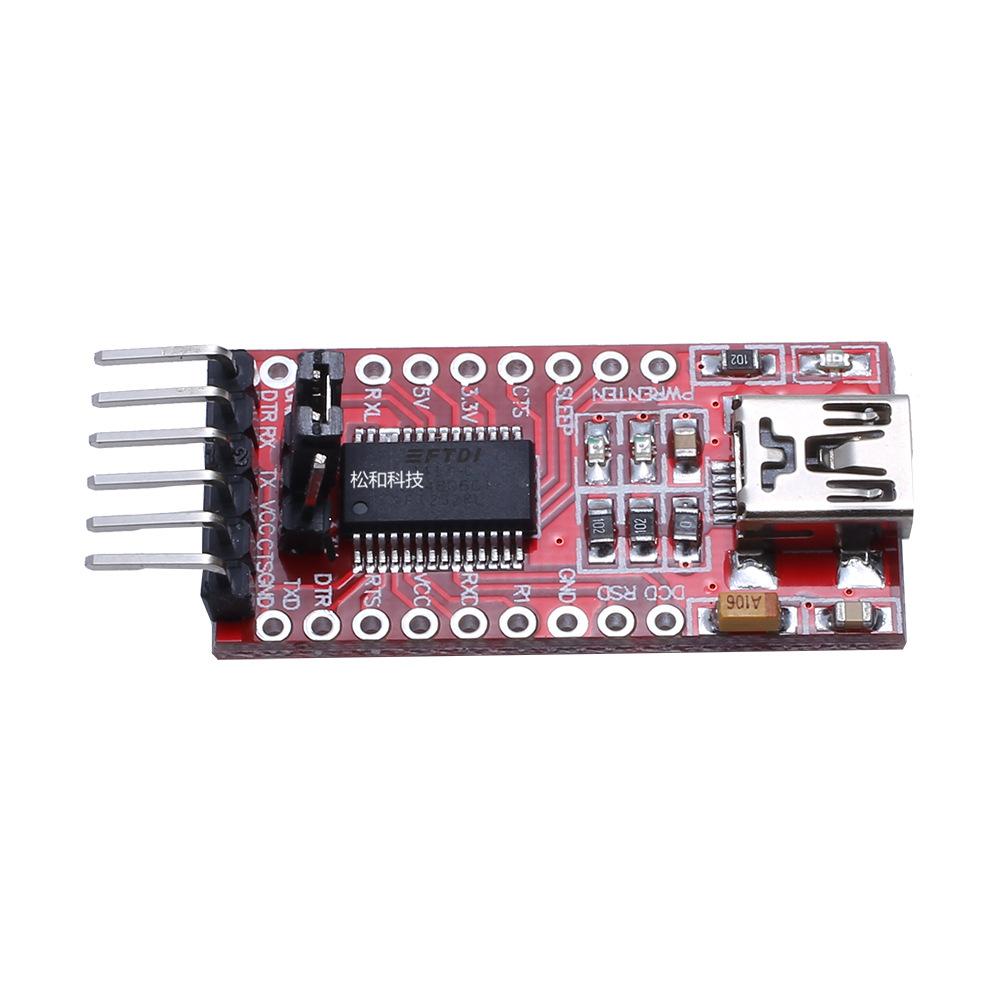

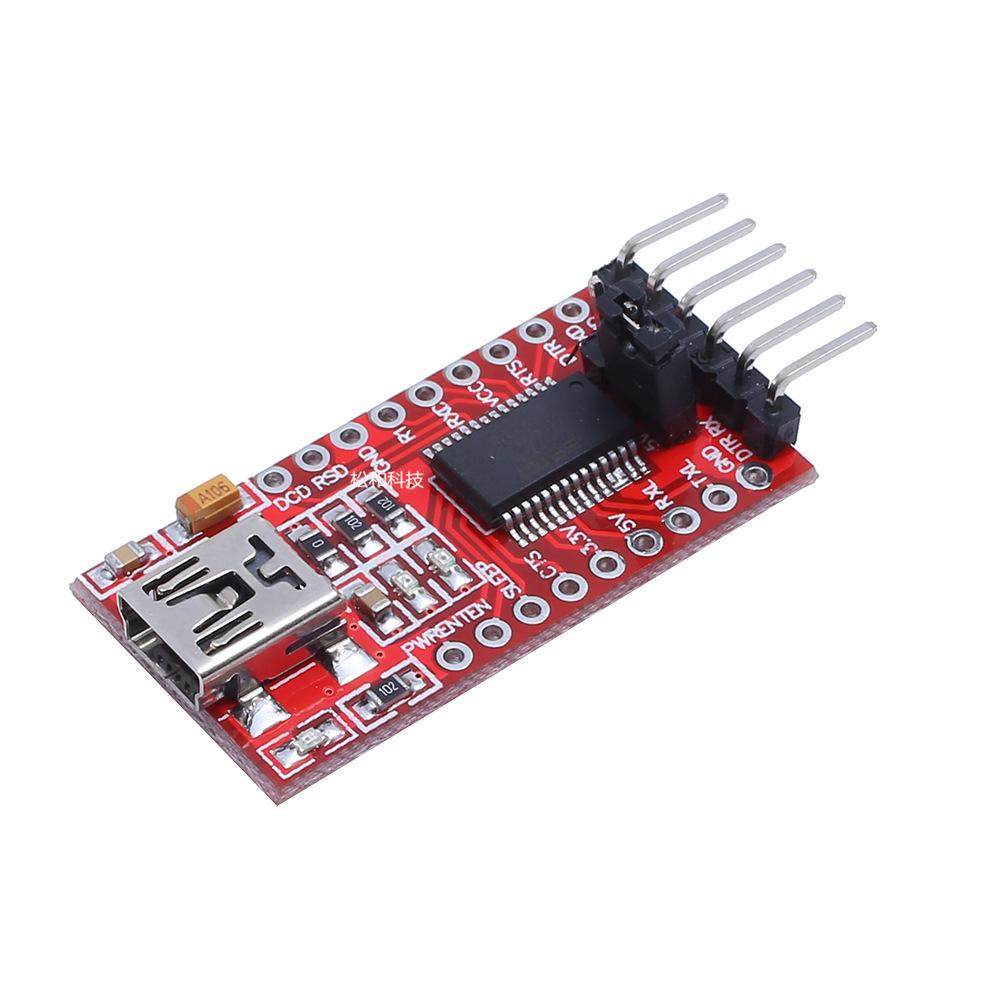

FT232RL USBMódulo USB para porta serial TTL para Arduino

O rei dos cabos flash USB-RS232-TTL!

À venda!!

Este produto usa um novo design, usando o melhor chip USB2.0 FT232RL para converter USB em uma porta serial. Há duas versões de fonte de alimentação.

Cada módulo passou no teste de autotransmissão e autorecepção de 10 W bytes antes de sair da fábrica! !

PCBTamanho da placa: 16 mm x 34 mm

【Introdução ao FT232R】
Com o desenvolvimento da tecnologia de computadores, portas paralelas e portas seriais desapareceram gradualmente nos PCs. Agora, até mesmo computadores de mesa raramente têm portas paralelas. Mas para engenheiros, portas paralelas e portas seriais são interfaces essenciais, especialmente portas seriais. Para computadores sem portas seriais, a solução mais conveniente é usar um chip USB para porta serial para virtualizar uma porta serial. Muitos fabricantes produzem esses chips, como a série CP210x da Silicon LABS, TUSB3410 da TI, série CH34x da Nanjing Qinheng, série FT232 da FTDI, série PL230x da Prolific, ARK3116 da Aike, etc. Da perspectiva da estabilidade, a série FT232 é a mais confiável, e você pode usá-la para depurar programas com tranquilidade, sem se preocupar com telas azuis.
FT232RO chip é uma solução de chip único. Geralmente, não requer nenhum periférico. Até mesmo o oscilador de cristal, resistores de correspondência USB e EEPROM para informações do produto são integrados internamente. O FT232R também tem algumas funções úteis. Para detalhes, consulte a folha de dados do FT232R.

【Introdução ao hardware】
·Adote o chip FT232RL da FTDI;
·Conduza todas as portas de sinal do chip FT232RL, nível TTL/CMOS;
·RXD/TXDLuz indicadora de comunicação de transmissão e recepção;
·USBFonte de alimentação, nível de interface opcional de 5 V ou 3,3 V (se outros níveis forem necessários, a tensão alvo pode ser fornecida diretamente nos pinos VCC e GND)
