Módulo CP2102 USB a TTL Módulo USB a puerto serie Descargador UART STC Envío 5 Cable DuPont

Consejos amables:La mayoría de los módulos en nuestra tienda solo proporcionan descripciones o envían información. No hay soporte técnico de consultoría, así que los principiantes tengan cuidado al comprar.

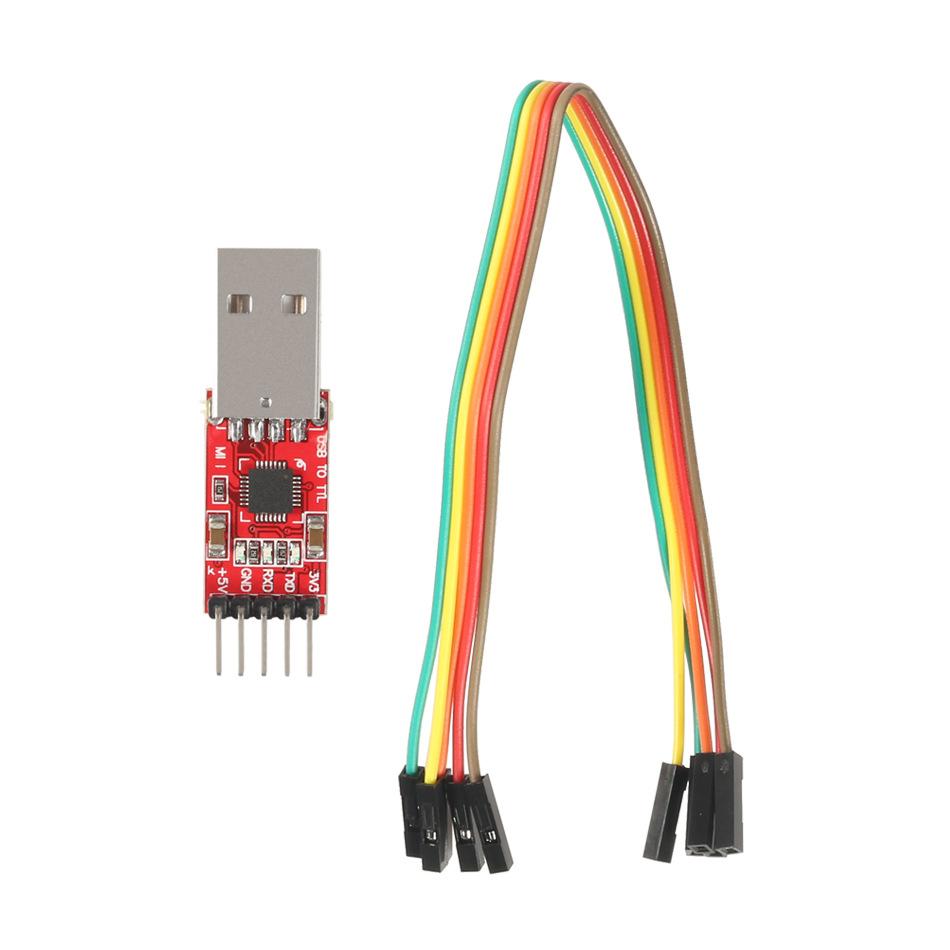

Módulo CP2102 USB A TTL Módulo USB a puerto serie Descargador UART STC con 4 líneas Dupont

Consejos (muy importante):

Descargar:

http://pan.baidu.com/share/link?shareid=388211&uk=322357029

Consejos (muy importante):
TXD: Transmisor, generalmente representa su propio transmisor, y debe conectarse al RXD de otro dispositivo para una comunicación normal.
RXD: Receptor, generalmente indicado como su propio extremo receptor. Para la comunicación normal, debe conectarse al TXD de otro dispositivo.
Durante la comunicación normal¡TXD siempre está conectado al RXD del dispositivo!
Autotransmisión: Comunicación normalRXD está conectado a TXD de otros dispositivos. Por lo tanto, si desea recibir los datos enviados por usted mismo, como su nombre lo indica, puede conectar directamente su propio TXD a RXD para probar si su envío y recepción son normales. Es un método de prueba rápido y sencillo. Cuando ocurre un problema, haga esta prueba para determinar si el producto está defectuoso. También se le llama prueba de bucle invertido.

Lógica de niveles:
Nivel TTL: Los datos se representan generalmente en binario, y +5 V equivale a un 1 lógico, mientras que 0 V equivale a un 0 lógico. Este sistema de señal se denomina TTL. Es de lógica positiva.
Nivel RS232: -12 V a -3 V, equivalente a un "0" lógico, nivel lógico +3 V a +12 V, equivalente a un "1" lógico, que es una lógica negativa

Descripción del Producto:

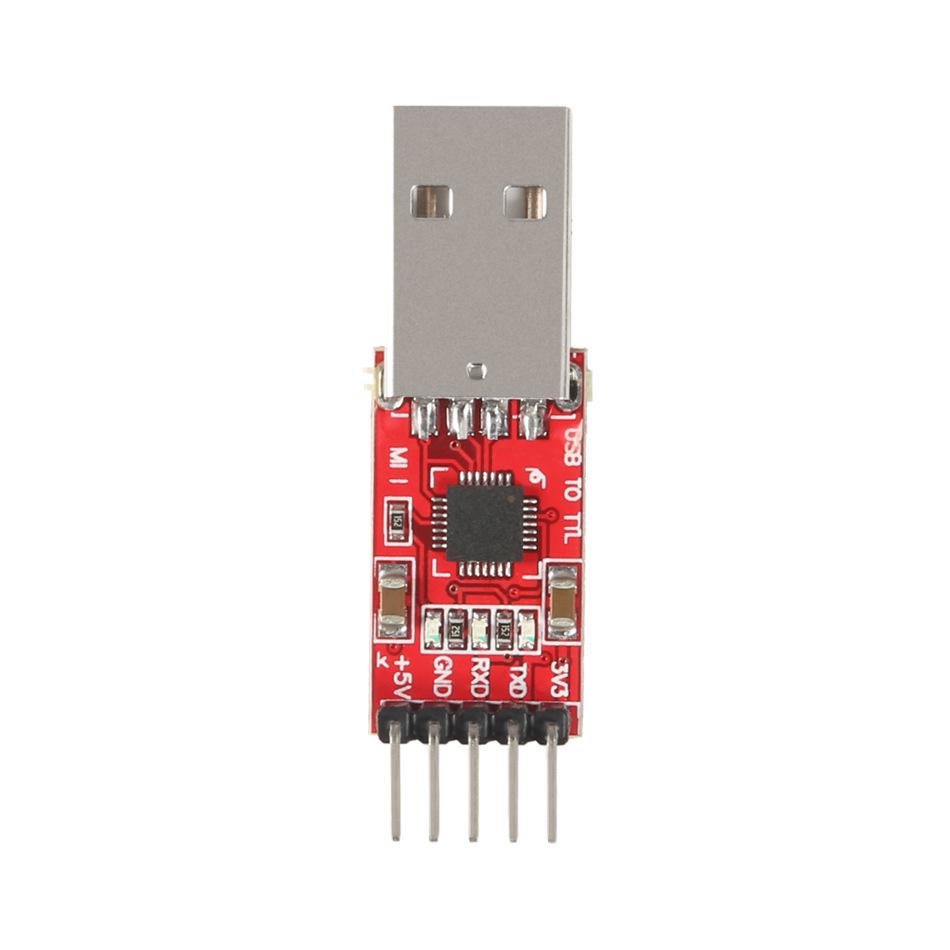

1. El chip principal es el CP2102. Tras instalar el controlador, se genera un puerto serie virtual.
2. Fuente de alimentación USB, la interfaz de salida incluye 3.3V (<40mA), 5V, GND, TX, RX, el nivel de pin de señal es 3.3V, lógica positiva
3. Indicador de estado integrado e indicador del transceptor. Después de que el controlador se instale correctamente, el indicador de estado estará siempre encendido, y el indicador del transceptor parpadeará durante la comunicación. Cuanto mayor sea la velocidad de baudios, menor será el brillo.
4. Soporta velocidades de baudios desde 300 bps hasta 1 Mbps
5. Soporte de formato de comunicación: 1) 5, 6, 7, 8 bits de datos; 2) soporte 1, 1.5, 2 bits de parada; 3) paridad impar, par, marca, espacio, ninguna
6. Sistemas operativos compatibles: Windows Vista/XP/Server 2003/200, Mac OS-X/OS-9, Linux
7. El cabezal USB es un cabezal macho y se puede conectar directamente al puerto USB de la computadora
8. Los componentes del chip se producen mediante el proceso SMT con calidad estable
9. Volumen sin cabezal USB: (mm)
