Módulo de relé de estado sólido de baixo nível de 1/2/4/8 vias 5V com fusível relé de estado sólido 250V 2A

Descrição do produto:
1, Relé de estado sólido Omron 5V 240V 2A, saída com fusível resistor 240V 2A.
2. Tamanho:

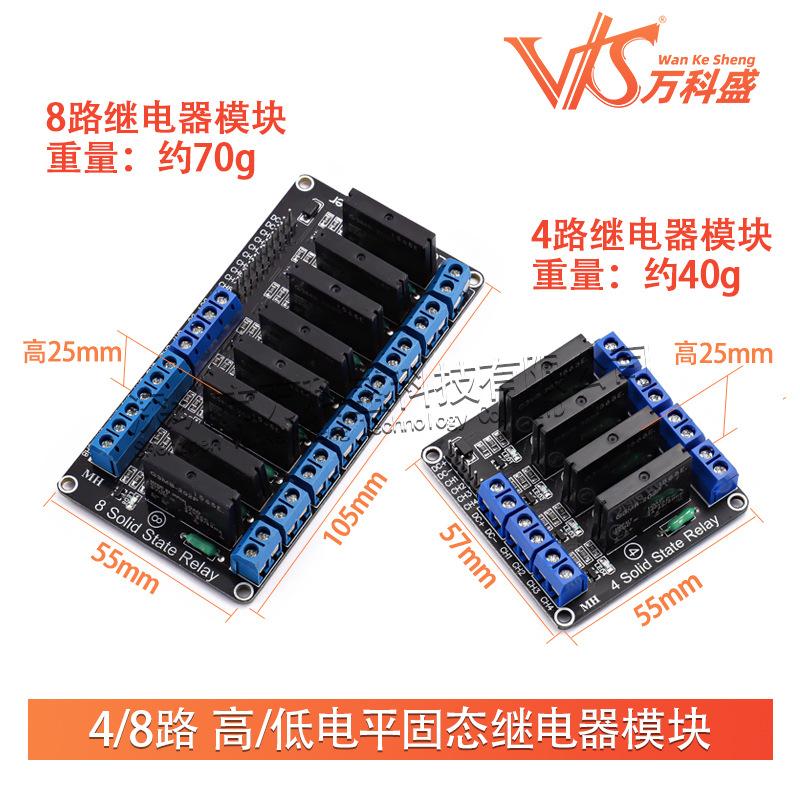

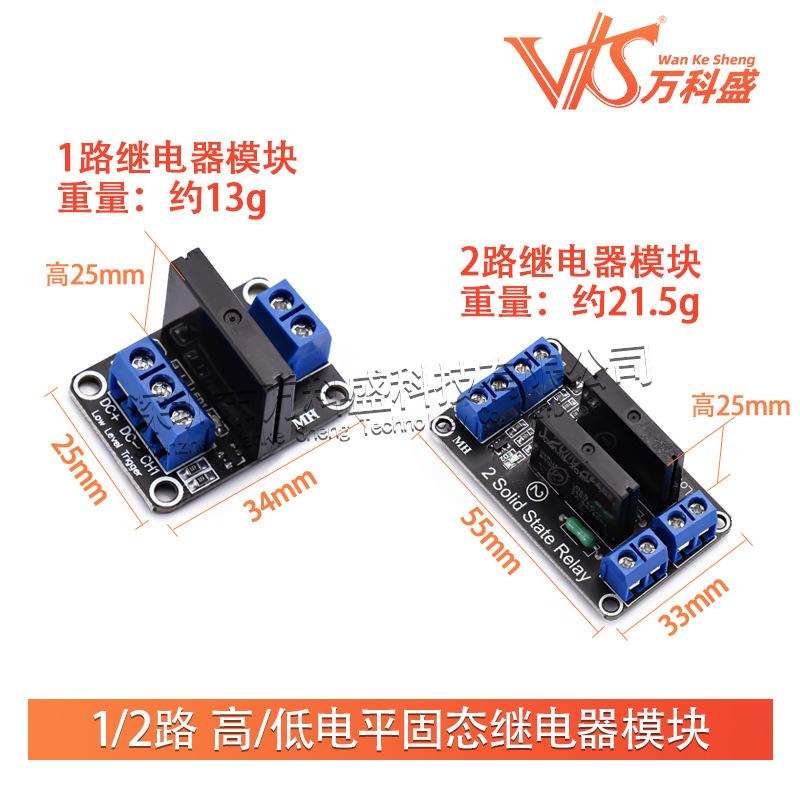

1 via: 25*34*25mm (comprimento*largura*altura) Tamanho do furo de posicionamento: 17,4*28,4mm Peso líquido: 13,0g

2 vias: 55*33*25mm (comprimento*largura*altura) Tamanho do furo de posicionamento: 17,4*49,4 mm Peso líquido: 21,5g

4 vias: 57*55*25mm (comprimento*largura*altura) Tamanho do furo de posicionamento: 51,4*49,4 mm Peso líquido: 40,0g

8 vias: 105*55*25mm (comprimento*largura*altura)Tamanho do furo de posicionamento: 99,4*49,4 mm Peso líquido: 70,0g
3. Potência de entrada: 5 V DC (160 milhões de dólares)
4, Tensão do sinal de controle de entrada:

(0-2,5 V relé de baixo nível LIGADO)
(3,3-5V estado relé de alto nível desligado)

5. O terminal azul KF301 é mais conveniente para conectar a linha de controle.

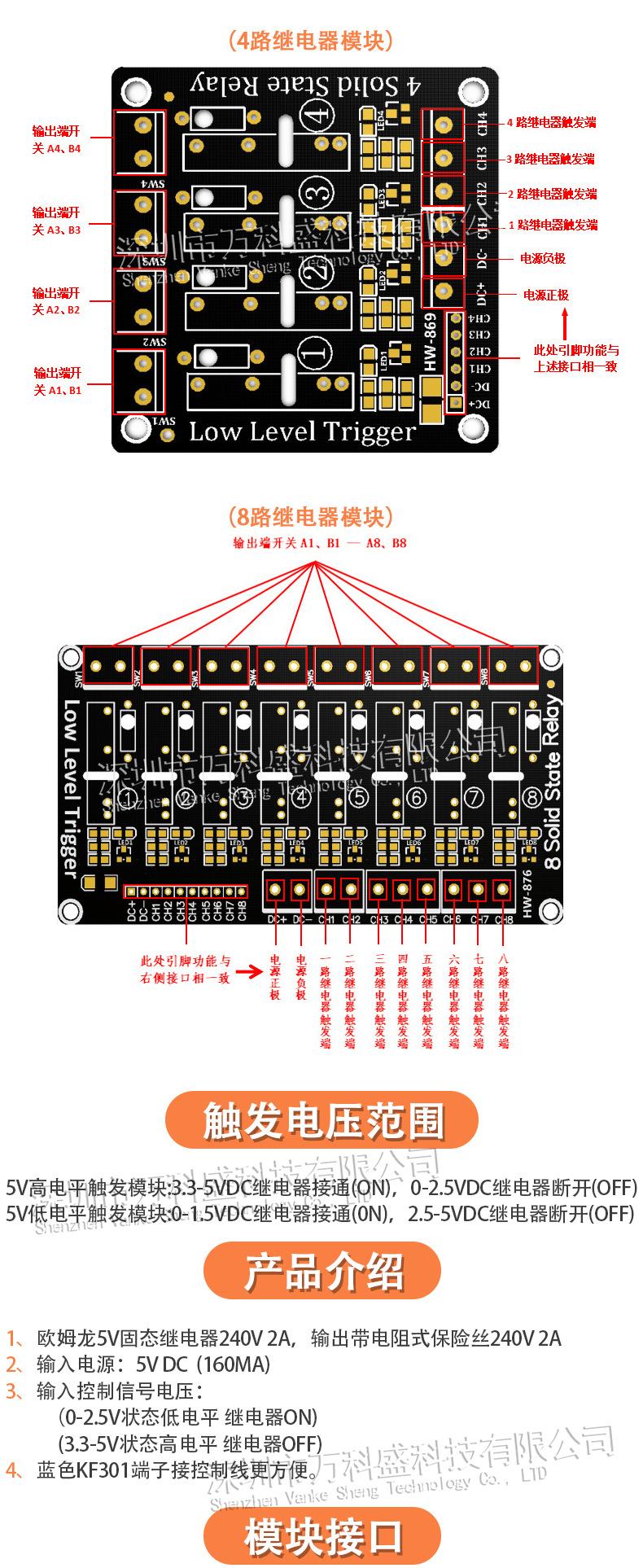

Interface do módulo:
Parte de entrada:
DC+: Conecte ao polo positivo da fonte de alimentação (alimentado pela tensão do relé)
DC-: Conecte ao pólo negativo da fonte de alimentação
CH1: 1 terminal de disparo de sinal do módulo de relé (o disparo de nível baixo é válido)
CH2: terminal de disparo de sinal do módulo de relé de 2 vias (o disparo de nível baixo é válido)
O significado de alto nível e baixo nível:
Disparo de alto nível significa que há uma voltagem positiva entre o terminal de disparo do sinal (IN) e o polo negativo da fonte de alimentação. Geralmente é um método de disparo no qual o polo positivo da fonte de alimentação é conectado ao terminal de disparo. Quando há uma voltagem positiva no terminal de disparo ou a voltagem de disparo é atingida, o relé é energizado.
O disparo de baixo nível significa que quando a tensão entre o terminal de disparo do sinal e o polo negativo da fonte de alimentação é 0 V, ou a tensão no terminal de disparo é menor do que a tensão no polo positivo da fonte de alimentação, baixa o suficiente para disparar a tensão, o relé é energizado. Normalmente, é um método de disparo que conecta o polo negativo da fonte de alimentação ao terminal de disparo, para que o relé seja energizado.
Parâmetros elétricos:

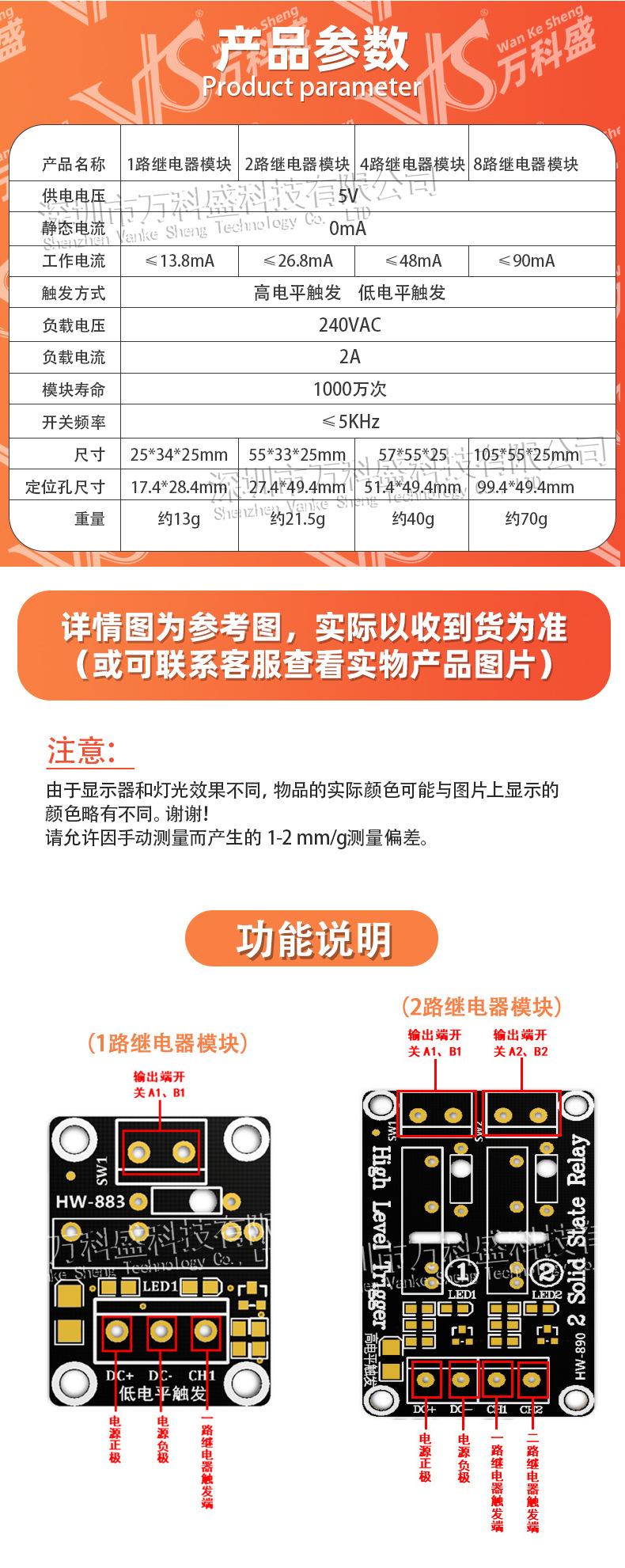

Versão de tensão Corrente quiescente Corrente de operação Corrente de disparo de tensão
1 canal 5V 0mA 13,8mA 0-2,5V 2mA
2 vias 5V 0mA 26,8mA 0-2,5V 2mA

4 vias 5 V 0 mA 48,0 mA 0-2,5 V 2 mA

8 vias 5 V 0 mA 90,0 mA 0-2,5 V 2 mA
Instruções do produto:
1. Fonte de alimentação do módulo: A fonte de alimentação deve ser CC e a tensão deve corresponder à tensão do relé

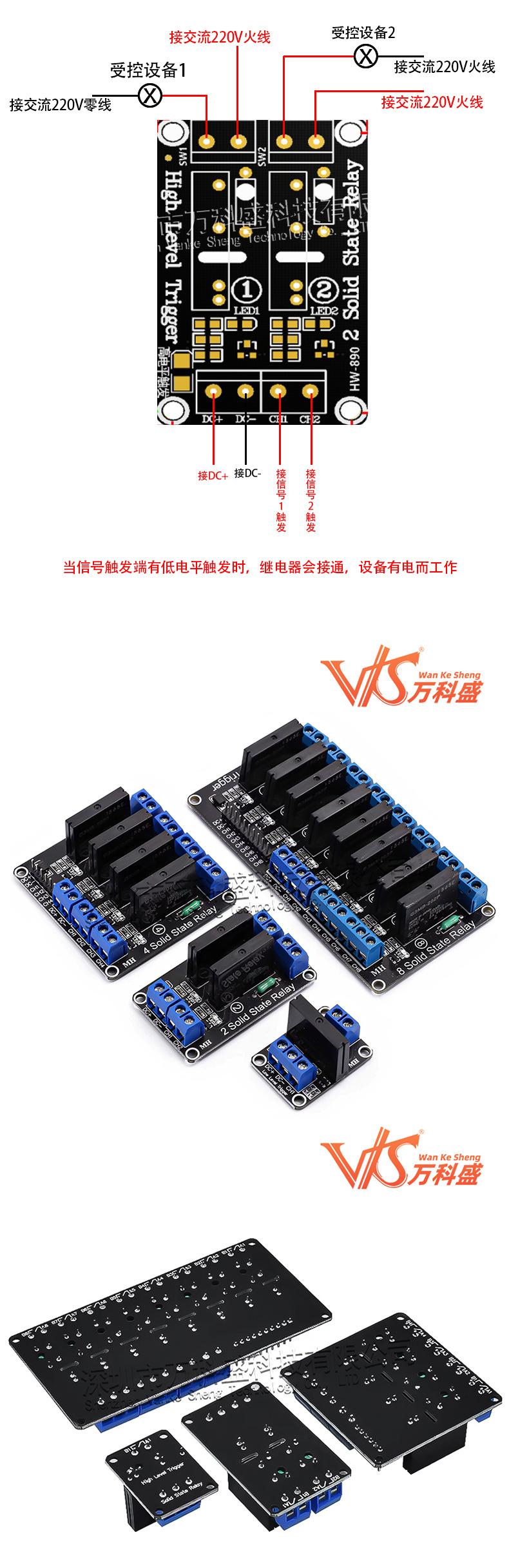

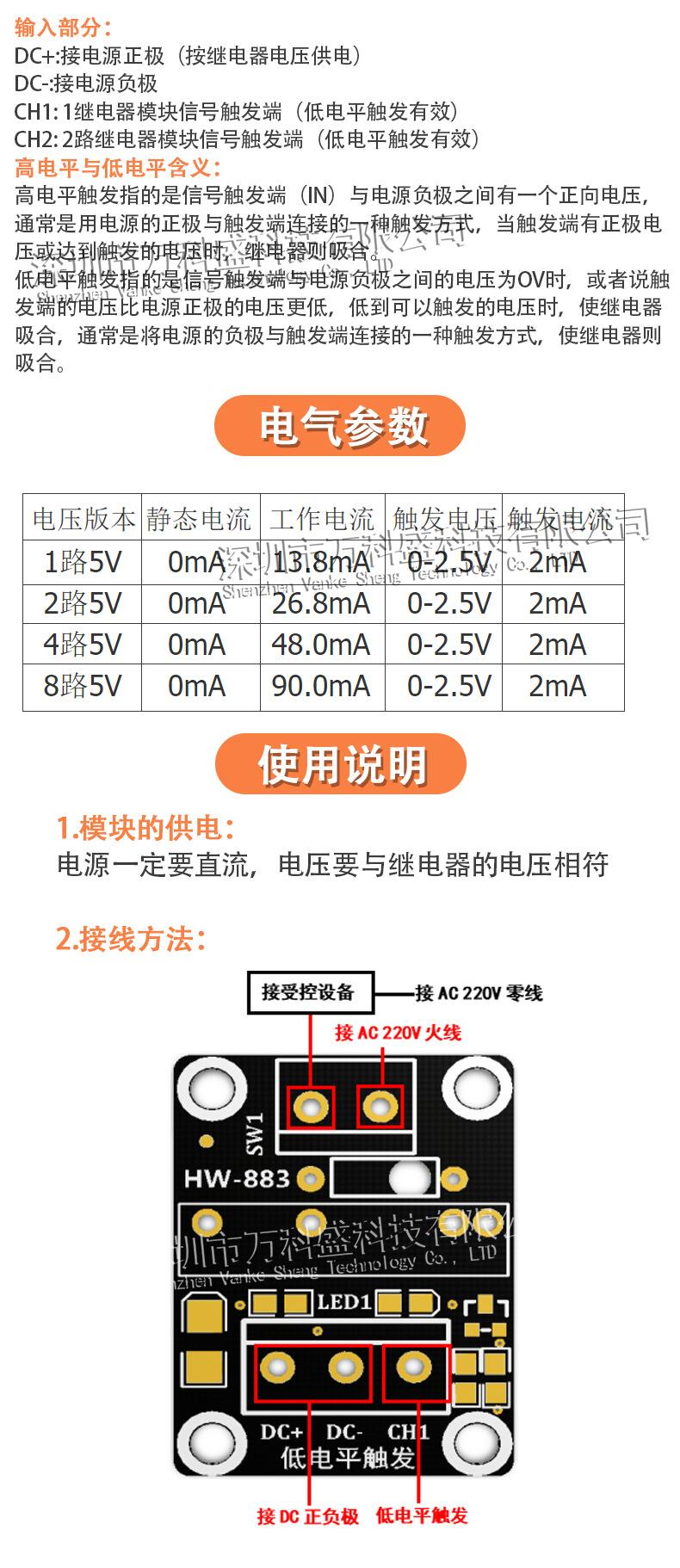

2.Método de fiação:

Quando o gatilho do sinal for acionado por um nível baixo, o relé será ligado e o dispositivo funcionará com energia.
