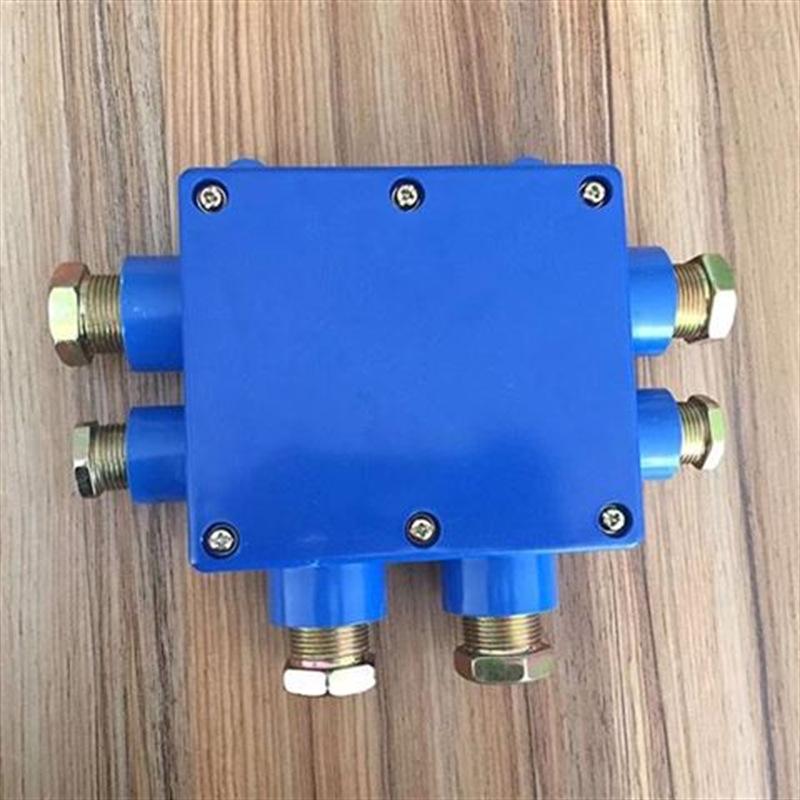

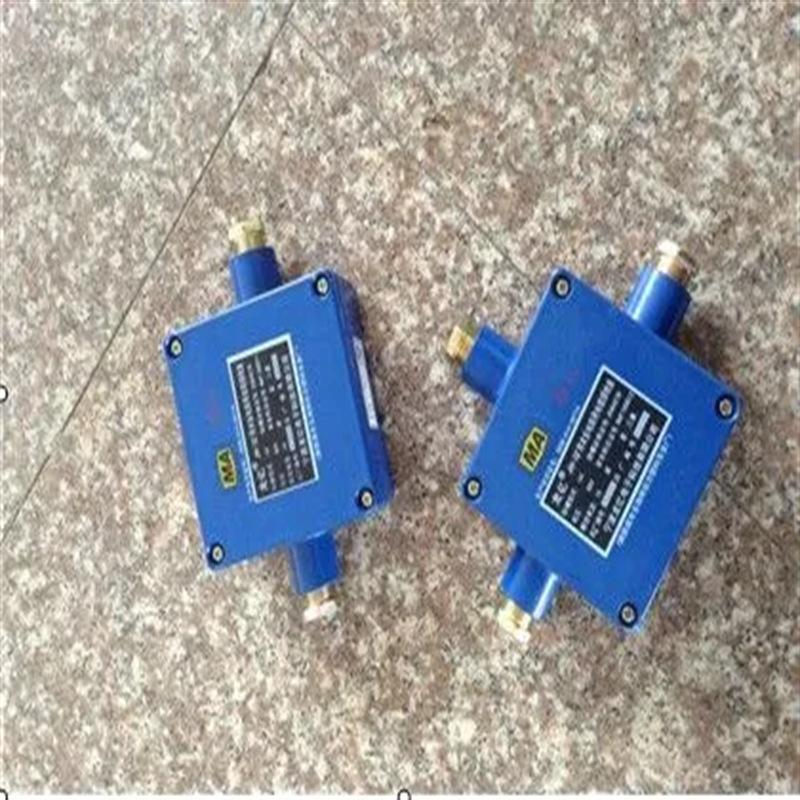

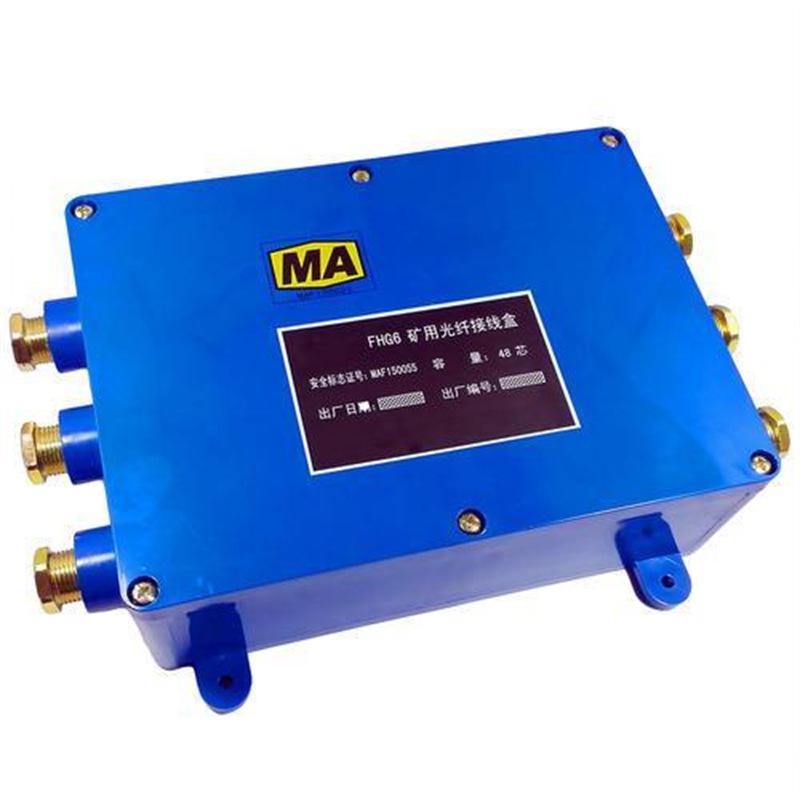

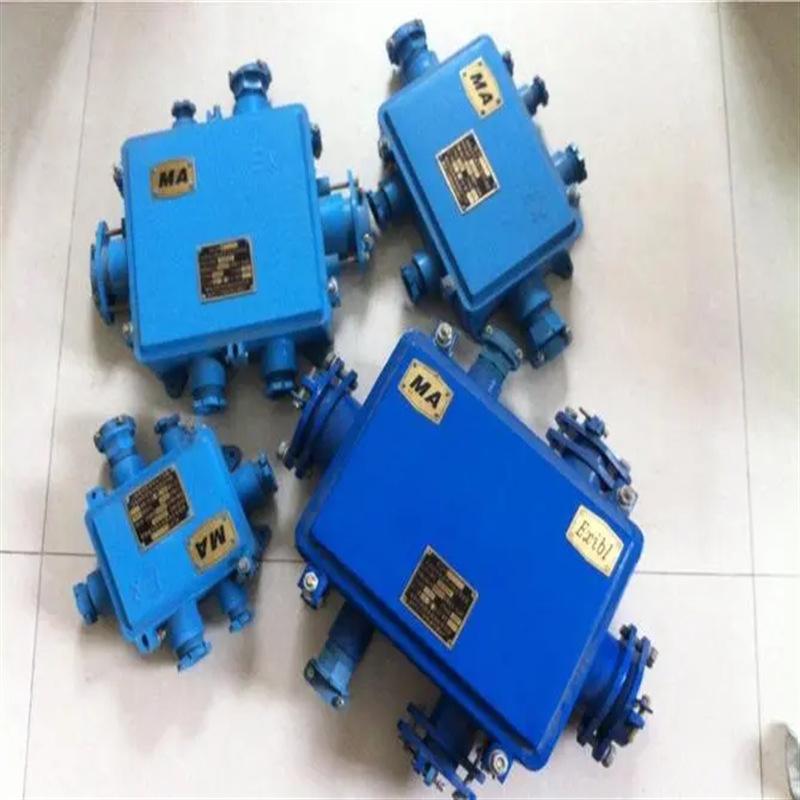

A caixa de junção de cabos de baixa tensão à prova de chamas para minas é um equipamento importante no sistema de fornecimento de energia de minas de carvão e pode ser usada em uma variedade de ambientes agressivos. A caixa de junção de cabo de baixa tensão à prova de chamas para minas usa um invólucro e uma tampa à prova de chamas feitos de ferro fundido HT250 de alta resistência, e os dois são conectados por parafusos e outros fixadores com uma superfície de junta plana à prova de chamas ou uma superfície de junta cilíndrica à prova de chamas.

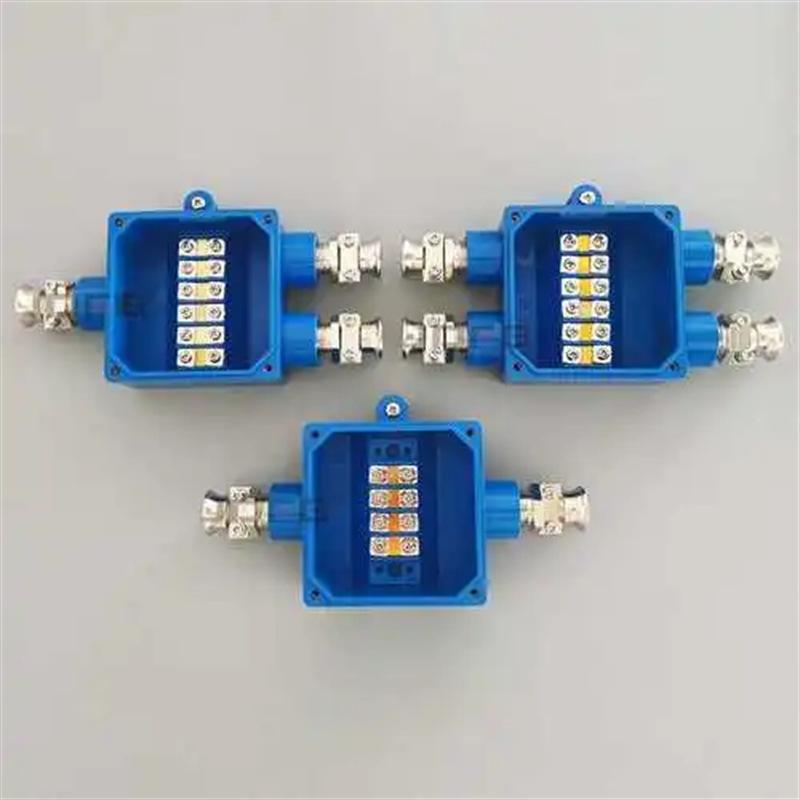

O bloco terminal da caixa de junção de cabos de baixa tensão à prova de chamas da mina é feito de sinterização de cerâmica esmaltada, com bom isolamento e alta resistência. A conexão entre o terminal e a sede isolante é revestida com resina epóxi, que é firme e confiável, sem folgas.
A caixa de junção de cabos de baixa tensão à prova de chamas para mineração consiste em um invólucro à prova de chamas, um bloco de terminais isolante, um dispositivo de entrada de cabo e dispositivos de aterramento internos e externos. O invólucro e a tampa são feitos de ferro fundido HT250, chapa de aço, etc. O bloco terminal isolante é prensado com cerâmica esmaltada e possui excelentes propriedades elétricas.
A caixa de junção de cabos de baixa tensão à prova de chamas para minas é usada principalmente para a conexão e ramificação de cabos para sinais, iluminação, equipamentos de energia, etc. no sistema de fornecimento de energia subterrâneo de minas de carvão. Também é muito adequado para ambientes que contenham misturas de gases voláteis. O excelente material e processo de fabricação da caixa de junção de cabos de baixa tensão à prova de chamas para minas garantem sua operação segura e confiável, fornecendo uma garantia para a operação estável do sistema de fornecimento de energia da mina de carvão.

parâmetro
Entrada analógica (intercambiável com quantidade de switch) 16 canais, sinal de frequência é 200Hz ~ 1000Hz. O nível alto de saída não deve ser inferior a 3 V (a corrente de saída é 2 mA), o nível baixo de saída não deve ser superior a 0,5 V e as larguras de pulso positivas e negativas não devem ser inferiores a 0,3 ms.
O modo de transmissão do sinal do sistema é mestre-escravo, assíncrono, half-duplex, FSK; a taxa de transmissão é de 2.400 bps; a linha central de transmissão tem 2 núcleos (sem polaridade). A distância máxima de transmissão é de 15 km. O valor pico a pico de trabalho do sinal de comunicação é de 1 ~ 10V; a corrente de pico de trabalho é ≤20mA;
9 saídas de controle: 8 saídas de controle de desligamento e 1 saída de controle de alarme sonoro e luminoso. Saídas de alto e baixo nível intrinsecamente seguras, nível alto não inferior a 3V (corrente de saída 2mA), nível baixo não superior a 0,5V.
