Carregador elétrico da rocha da mineração flexível ZK-17 da operação da estrutura compacta Carregador elétrico da rocha da mineração

Carregadeira elétrica de rochaDescrição do produto:

A carregadeira elétrica de rocha é uma máquina para carregar minério ou rocha em túneis horizontais ou suavemente inclinados. Vantagens: operação flexível e confiável, alta produtividade de carregamento de rochas, adequada para túneis de exploração geológica. De acordo com a forma de seu mecanismo de trabalho, existem tipo balde ancinho, tipo balde pá, tipo garra de caranguejo, tipo garra vertical e tipo balde de garra. É usado principalmente em minas de carvão, minas metalúrgicas, túneis e outros túneis de engenharia com vagões de minas ou caçambas para operações de carregamento.

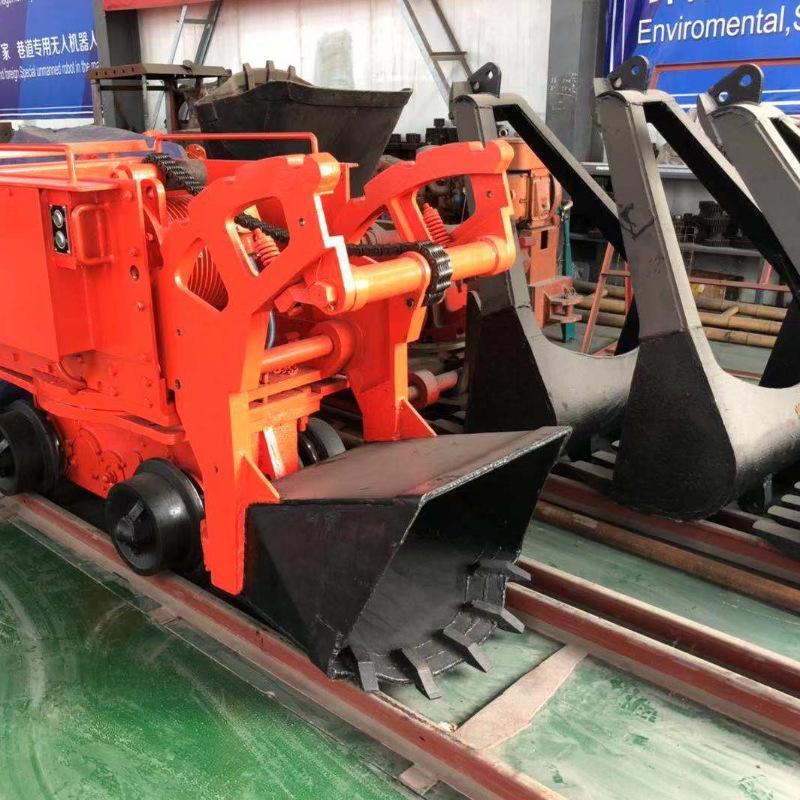

Onde a carregadeira elétrica de rocha é usada? A carregadeira elétrica de rocha (pá carregadeira) é usada em mineração de metais não ferrosos e ouro, em diversas minas ou em projetos de túneis para desvio de água. A máquina é do tipo caçamba, com carga frontal e descarga traseira, e o deslocamento é do tipo trilho-roda, com bitola de 600, 762, 900, etc. A fonte de alimentação é de 380V, o que é particularmente adequado para uso em curvas durante escavação. Possui estrutura compacta, operação flexível e trabalho confiável. A placa inferior da caçamba é feita de material de liga resistente ao desgaste, que possui alta durabilidade e baixo custo operacional.

Parâmetros técnicos da carregadeira elétrica de rocha:

Capacidade de carga, 20-30m3/h,

Capacidade da caçamba, 0,17m3

Largura de carregamento, 1,7m,

Bitola da esteira, 600 mm,

energia, eletricidade, potência, motor

Potência de viagem, 10,5 kW,

Potência da caçamba, 10,5 kW

Altura de descarga, 1250mm,

Dimensões totais (mm),

Comprimento (balde para baixo) c2120mm,

Largura (pedal para baixo) k1011mm,

Altura (quando a caçamba está funcionando) e1920mm,

Altura (balde para baixo) d1200mm,

Peso da máquina, 3760kg

Características de desempenho do redutor do transportador de correia:

1. Os parâmetros principais, como distância central e taxa de transmissão nominal, foram otimizados e as peças principais têm boa intercambialidade. Alta capacidade de carga.

As engrenagens cônicas são retificadas por meio de um processo de retificação, as engrenagens cilíndricas usam um processo de modelagem exclusivo e a carcaça é projetada com uma estrutura otimizada de redução de ruído, o que reduz bastante o ruído da caixa de engrenagens.

A caixa quadrada aumenta a área de superfície e a seleção razoável de ventiladores e serpentinas de resfriamento aumenta a eficiência térmica da caixa de engrenagens.

2. As engrenagens são feitas de liga de aço de alta qualidade por meio de cementação e têmpera, e a dureza da superfície do dente atinge HRC54-62.

3. Tamanho pequeno, peso leve, alta precisão, grande capacidade de carga, alta eficiência, alta estabilidade, transmissão suave e baixo ruído.

O redutor consiste em um par de engrenagens cônicas circulares, um par de engrenagens helicoidais e um par de engrenagens retas para formar uma redução de três estágios, e a taxa de redução total é de 1:24,564.Não.Os rolamentos do primeiro, segundo e terceiro eixos são rolamentos de rolos cônicos de uma carreira e o quarto eixo é um rolamento autocompensador de rolos radial de duas carreiras.

Redutor de transportador de correiaCategorias de Produtos:

1. DBY é um redutor de engrenagem cilíndrica cônica endurecida de dois estágios;

2. DBYK é um redutor de eixo oco de engrenagem cilíndrica cônica endurecida de dois estágios;

3. DCY é um redutor de engrenagem cilíndrica cônica endurecida de três estágios;

4. DCYK é um redutor de eixo oco de engrenagem cilíndrica cônica endurecida de três estágios;

5. DFY é um redutor de engrenagem cilíndrica cônica endurecida de quatro estágios;

6. DFYK é um redutor de eixo oco de engrenagem cilíndrica cônica endurecida de quatro estágios.

DCY, modelos de redutores da série DZY: DCY160, DCZ160, DCY180, DCZ180, DCY200, DCZ200, DCY224, DCZ224, DCY250, DCZ250, DCY280, DCZ280, DCY315, DCZ315, DCY355, DCZ355, DCY400, DCZ400, , DCZ450, DCY500, DCZ500 , DCY560, DCZ560, DCY630, DCZ630, DCY710, DCZ710, DCY800, DCZ800.

DCY、Existem 15 especificações de redutores do tipo DCZ, com distâncias centrais nominais de 160, 180, 200, 224, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800 mm; cada especificação tem 11 relações de transmissão (16, 18, 20, 22,4, 25, 28, 31,5, 35,5, 40, 45, 50), duas direções de rotação e quatro formas de montagem de Ⅰ, Ⅱ, Ⅲ e Ⅳ, que constituem 240 tipos de redutores, respectivamente.

Modelo e marcação

O modelo do redutor é composto pelo código de tipo, distância central nominal a (distância central do estágio final), relação de transmissão nominal, código de tipo de montagem e código de direção de rotação do eixo de entrada.

Código do grupo de transportadores de correia D, transmissão B de dois estágios, transmissão C de três estágios, engrenagem endurecida em Y, engrenagem Z de endurecimento médio, eixo de saída K tem a forma de um eixo oco.

Distância central nominal: expressa em números reais, em mm

Relação de transmissão: expressa em relação de transmissão nominal.

Forma de montagem: Indicada por algarismos romanos Ⅰ, Ⅱ, Ⅲ, Ⅳ.
