O sensor de pilha de carvão GUJ30 é adequado para locais perigosos com mistura explosiva de gás metano e locais de trabalho como minas de carvão a céu aberto e plantas de preparação de carvão. É usado como detecção de sinal de proteção de nível de carvão para dispositivos de proteção abrangentes de transportadores de correia. Este produto possui funções completas, desempenho confiável, econômico e prático, e não é adequado apenas para ambientes com explosões perigosas de gás e pó de carvão em minas de carvão. Também é adequado para carvão, metalurgia, indústria química, materiais de construção e outras minas, bem como plantas de preparação de carvão, siderúrgicas, usinas de energia, portos e outras condições ambientais adversas.
Condições ambientais para uso do sensor de pilha de carvão GUJ30
1. Pressão atmosférica: 80kPa~110kPa;
2. Temperatura ambiente: -20°C~40°C;
3. Umidade relativa média: <96% UR (25 ℃);
4. Minas subterrâneas de carvão com misturas explosivas de metano e pó de carvão;
5. Não há gás suficiente para corroer e destruir o isolamento de carcaças metálicas e aparelhos elétricos;
6. Nenhuma imersão em água ou outro líquido;
7. Em um ambiente sem fortes vibrações e impactos.
Significado do modelo do sensor de pilha de carvão GUJ30
Modelo: sensor de pilha de carvão GUJ30
G-sensor
U —— Nível
J—— Ângulo
30 —— Valor do ângulo de ação
Características estruturais e princípio de funcionamento do sensor de pilha de carvão GUJ30

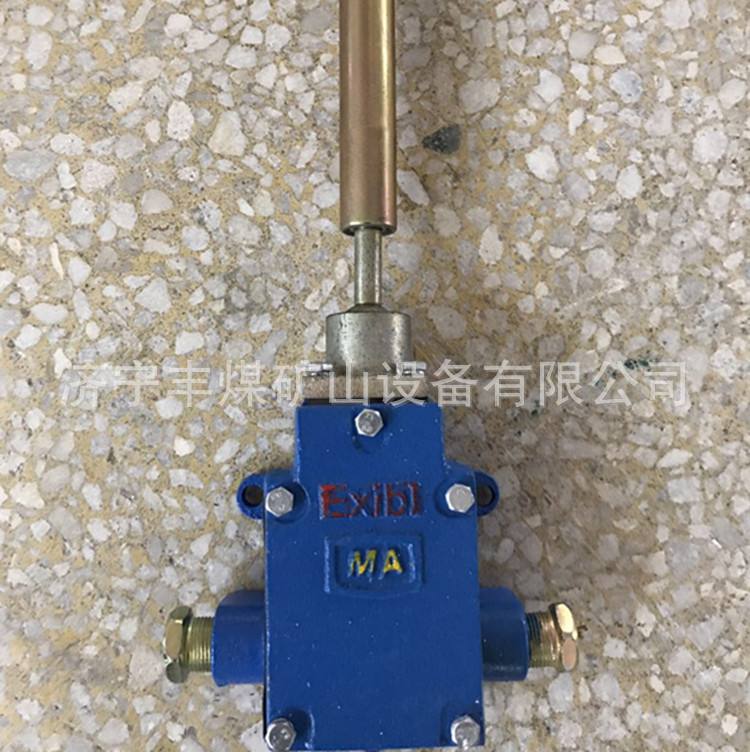

O sensor de pilha de carvão GUJ30 consiste em uma carcaça, uma haste de contato de nível de carvão, contatos de comutação, terminais de fiação e outras peças.
O princípio de funcionamento do sensor de pilha de carvão GUJ30 é do tipo interruptor mecânico. Quando o nariz do transportador está enterrado, o armazém está cheio ou a tremonha de carvão está cheia e o carvão toca o contato do sensor de nível de carvão e empurra a haste de contato para longe da linha central, o ângulo de oscilação da ação é maior que 15± 3°, o sensor opera e o sensor pode desligar automaticamente A fonte de alimentação da aeronave de transporte realiza a proteção da posição do carvão.
Parâmetros de desempenho do sensor de pilha de carvão GUJ30
1. Capacidade de contato: DC 12V/0,5A (Nota: usado em circuitos intrinsecamente seguros que passaram na inspeção à prova de explosão);
2. Resistência de contato ≤0,1Ω, após vibração e impacto ≤0,2Ω;
3. Ângulo de ação: 30°±3°; ângulo de reinicialização: 8°±3°;
4. Desempenho de ação: Quando a haste de contato do sensor se desvia da posição normal para o ângulo de ação, os dois terminais de saída devem ser conectados; quando a haste de contato do sensor retorna automaticamente à posição original e atinge o ângulo de reinicialização, os dois terminais de saída devem ser desconectados.
5. Força de ação da haste da sonda: ≤9,8 N.
6. Dimensões totais: 369 mm × 157 mm × 71 mm
7. Peso: 3,0kg.
