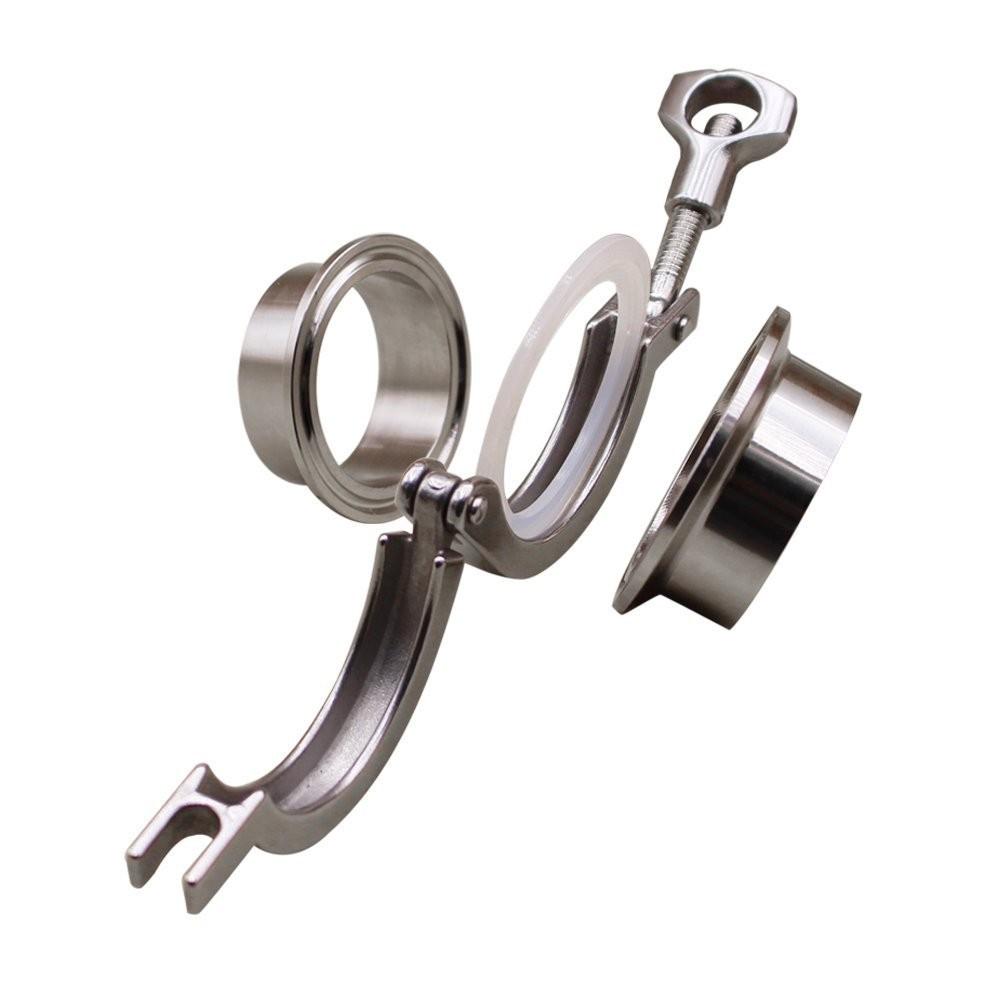

Arruela de junta plana de braçadeira 14WMP adequada para conexões de tubos com virola de braçadeira pesada
[Nome do produto]: Conjunto de conectores de liberação rápida, feixe de tubos 3A, braçadeira de tubo SMS, braçadeira de braçadeira, braçadeira fundida, braçadeira de tubo de liberação rápida, braçadeira 304, braçadeira 316, braçadeira fundida, braçadeira com ranhura em V
[Material]:201 materiais, 304 materiais, 316 materiais
【Especificação】:1/2″-12″
【padrão】：3-A，DIN，ISO
[Diâmetro de fixação]: Diâmetro externo do mandril25,4-319 mm
【aplicativo】:Tubos de liberação rápida, juntas de liberação rápida, válvulas de liberação rápida ou acessórios de liberação rápida, tubos sanitários ou interfaces de equipamentos
【Origem】: Wenzhou
【Pacote】: Caixa
【marca】:MEU SONHO

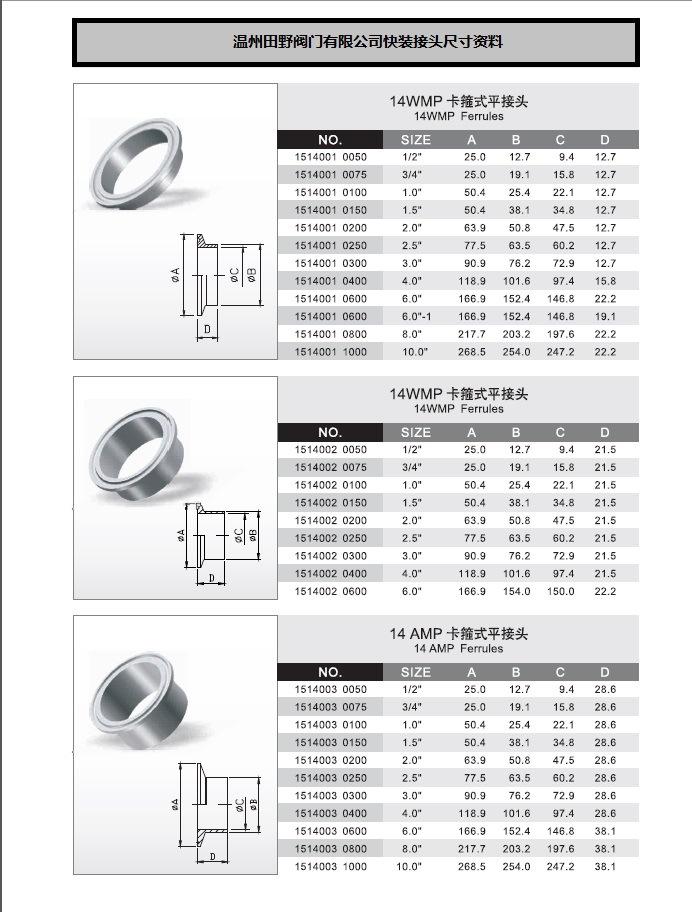

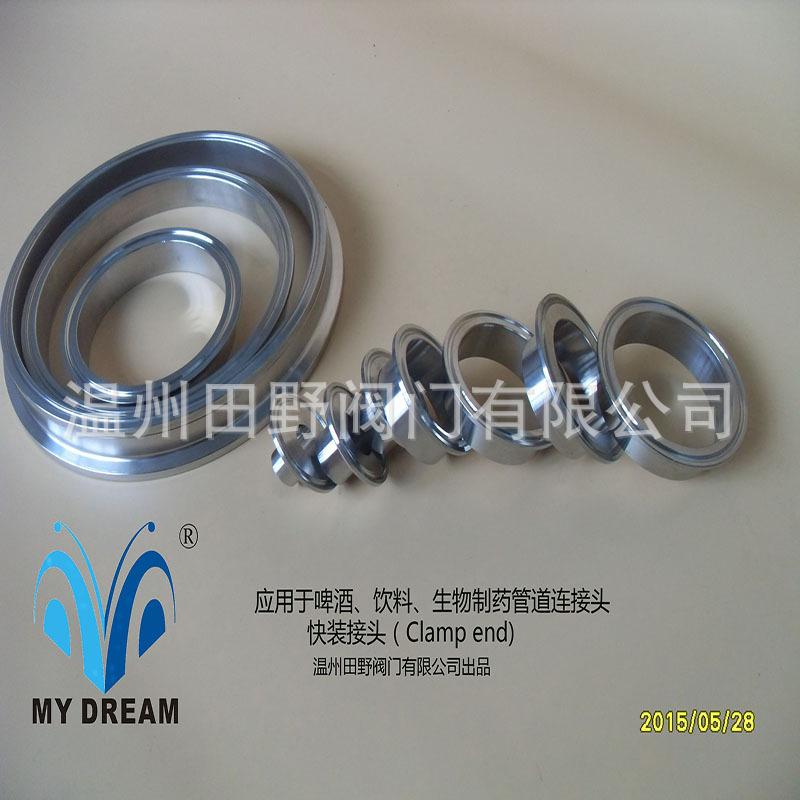

14WMP/14AMP/14RMP/FERROLHO DE SOLDA

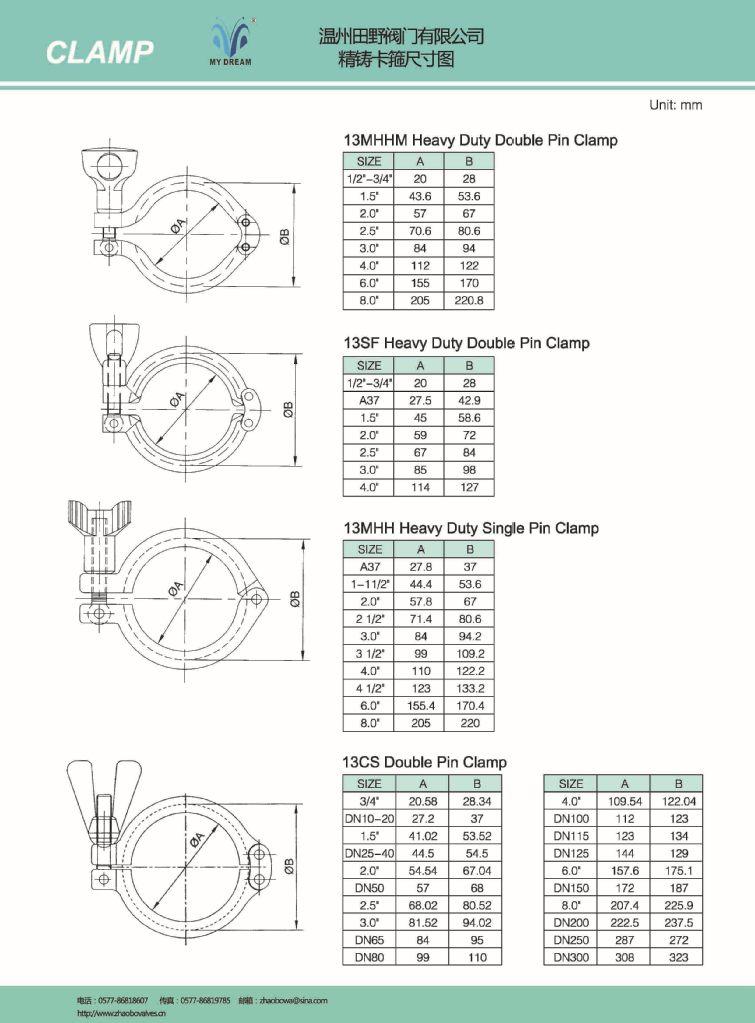

Dimensões de acoplamento da braçadeira e da conexão
|
polegada |
Especificações de diâmetro de tubo correspondentes |
Dimensões de fixação da braçadeira |
|
1/2″ |
￠12,7 |
25,4 |
|
3/4″ |
￠19 |
34 |
|
1,5″ |
￠38 |
50,5 |
|
2″ |
￠51 |
64 |
|
2,5″ |
￠63 |
77,5 |
|
3″ |
￠76 |
91 |
|
3,5″ |
￠89 |
106 |
|
4″ |
￠102 |
119 |
|
4″ |
￠108 |
119 |
|
4,5″ |
￠114 |
130 |
|
5″ |
￠125 |
145 |
|
5,5″ |
￠133 |
155 |
|
6″ |
￠154 |
166,7 |
|
6,5″ |
￠159 |
183 |
|
7″ |
￠168 |
191 |
|
8″ |
￠202 |
217,7 |
|
8,5″ |
￠219 |
235 |
|
10″ |
￠254 |
268,5 |
|
11″ |
￠279 |
305 |
|
12″ |
￠305 |
319 |
ASME BPE/ 3-A Conexões de Fechamento Rápido Três Modelos Tabela de Comparação de Tamanhos

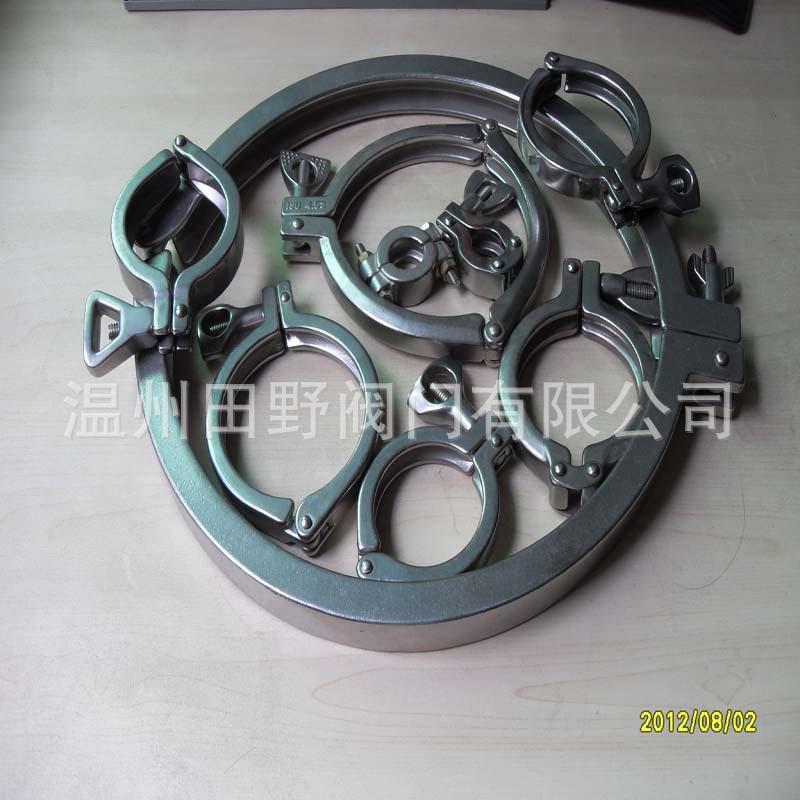

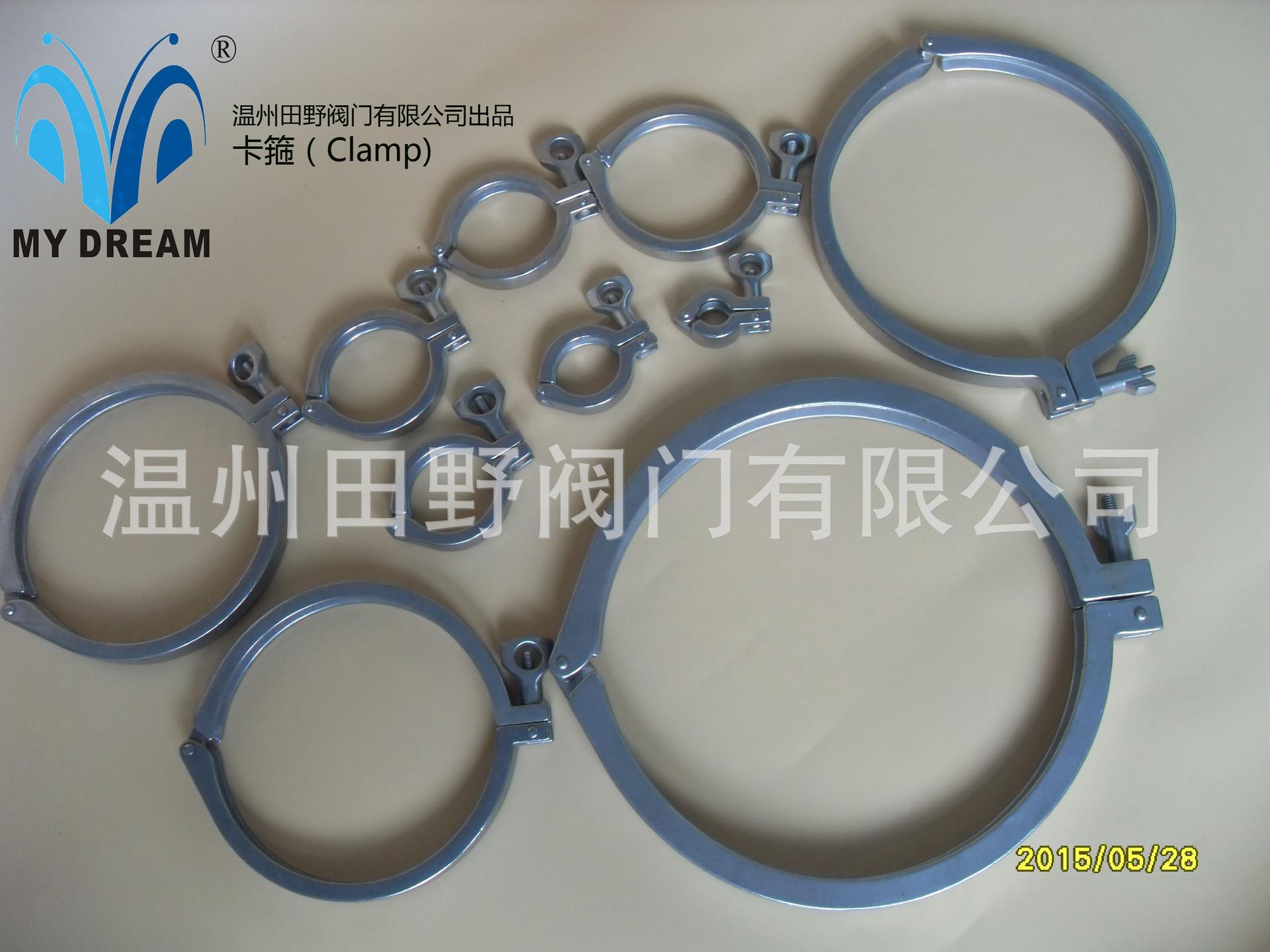

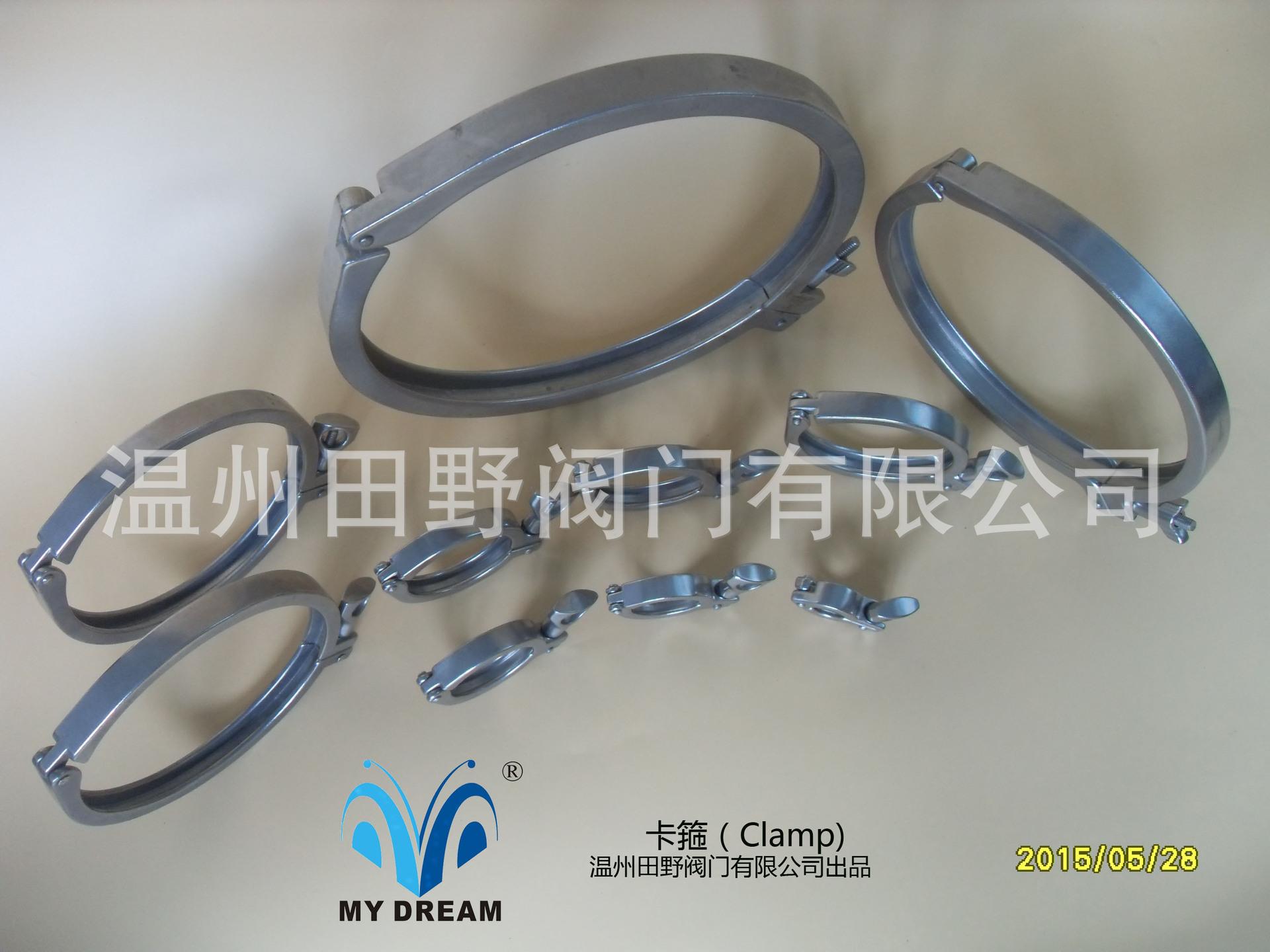

Grampo de fundição de precisão de aço inoxidável 12-305
Conector de liberação rápida 12-305 diâmetro do tubo
