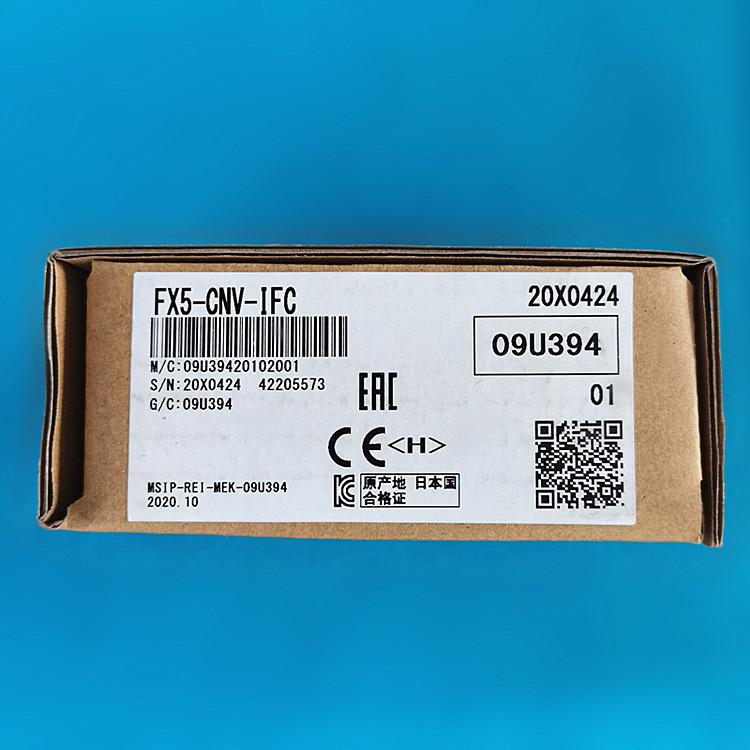

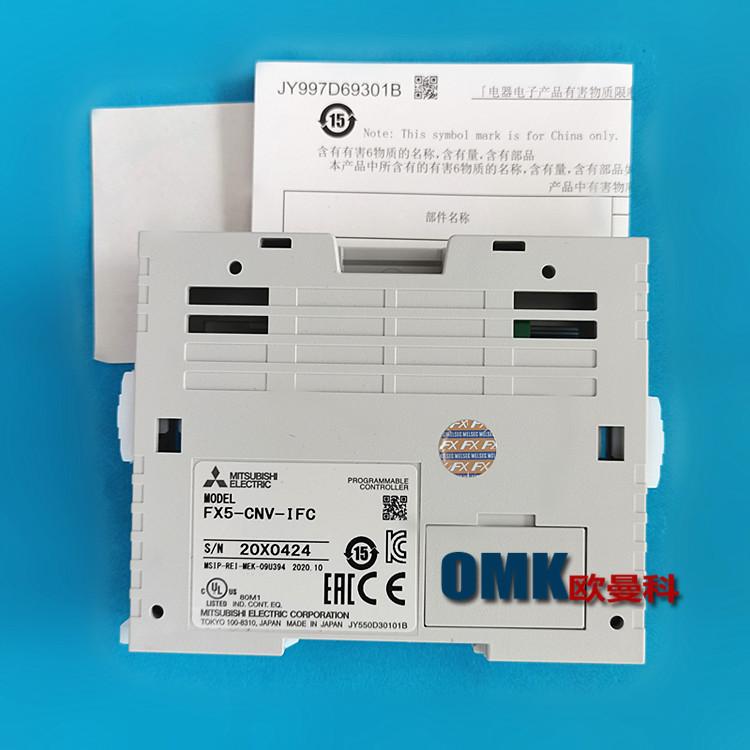

Módulo de expansão de comunicação Mitsubishi FX5-CNV-IFC / FX5-CNV-BC acessórios de conversão de adaptador de linha de extensão

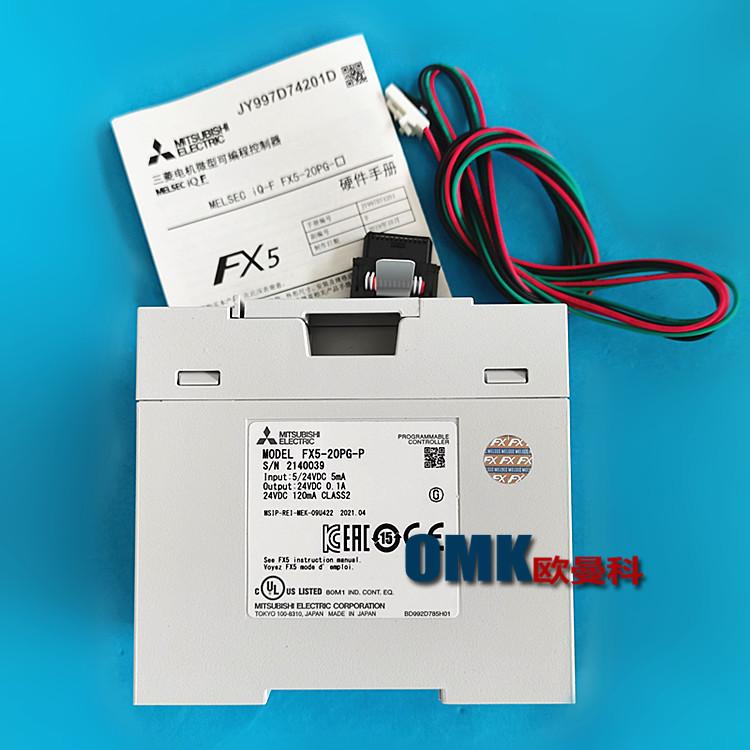

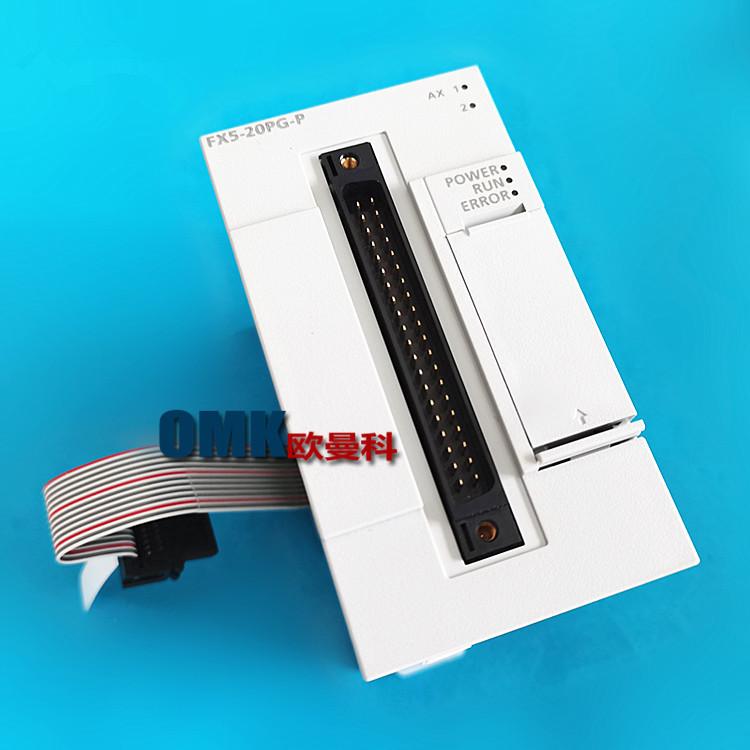

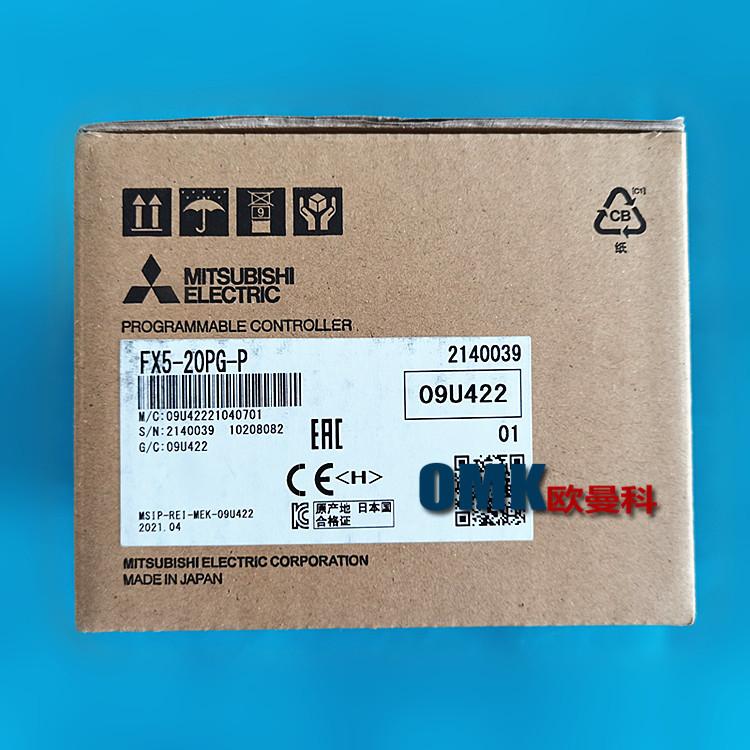

Módulo de posicionamento da série Mitsubishi 5U FX5-20PG-P FX5-20PG-D controlador de função servo PLC

Expansão A/D de 4 canais do PLC MitsubishiMódulo FX3U-4AD-ADP
Nome do produto: Módulo de expansão Mitsubishi PLC

Modelo do produto: FX3U-4AD-ADP

Forma de saída: entrada 4 saída

Entrada DI: 4 canais

Saída DO: 4 canais

Descrição do produto

O novo produto FX3U da série PLC Mitsubishi FX tem função de posicionamento melhorada em comparação com produtos anteriores da série FX. As funções de posicionamento do FX3U são as seguintes:

1. A saída de pulso do corpo principal do PLC é aumentada de dois para três
2. Aumento das instruções de posicionamento
3. Módulo de saída de pulso de alta velocidade expansível FX3U-2HSY-ADP para posicionamento
4. Módulo de posicionamento expansível O módulo FX3U-20SSC-H é usado para posicionamento
5. Pode ser conectado ao módulo de posicionamento antes da série FX

Descrição detalhada

[Desempenho básico bastante melhorado]
A velocidade de processamento da CPU atinge 0,065 us/instrução básica.
Memória RAM de grande capacidade integrada de até 64K passos.
O número de componentes internos de software foi bastante aumentado.
As funções das instruções são reforçadas, fornecendo até 209 instruções de aplicação, incluindo instruções para comunicação com inversores Mitsubishi, instruções de cálculo de CRC, instruções de geração de números aleatórios, etc.

【Funções industriais integradas】
A unidade básica do tipo saída de transistor possui função de posicionamento independente de 3 eixos integrada com uma frequência máxima de 100 kHz e adiciona novas instruções de posicionamento: retorno à origem com busca DOG (DSZR), posicionamento de velocidade única de interrupção (DVIT) e posicionamento de configuração de tabela (TBL), tornando a função de controle de posicionamento mais poderosa e fácil de usar.
Função de contagem simultânea de alta velocidade de 100 kHz de 6 pontos integrada, contagem de frequência 4 vezes maior pode ser realizada em contagem bifásica.

[Escalabilidade poderosa]
A função de comunicação é aprimorada. Sua porta de programação integrada pode atingir comunicação de alta velocidade de 115,2 kbps, e até 3 portas de comunicação (incluindo a porta de programação) podem ser usadas simultaneamente.
Novos adaptadores de entrada e saída de alta velocidade, adaptadores de entrada e saída analógicos e adaptadores de entrada de temperatura foram adicionados. Esses adaptadores não ocupam pontos do sistema e são fáceis de usar. Até 10 adaptadores especiais podem ser conectados ao lado esquerdo do FX3U. Entre eles, usando um adaptador de entrada de alta velocidade, até 8 canais e uma contagem de alta velocidade de até 200 kHz podem ser alcançados. Usando um adaptador de saída de alta velocidade, até 4 eixos e um controle de posicionamento de até 200 kHz podem ser alcançados. A unidade básica do tipo de saída de relé também pode ser conectada ao adaptador para controle de posicionamento.
Por meio da expansão da rede CC-Link, é possível obter o controle de pelo menos 84 pontos (incluindo E/S remotas).
O módulo de exibição de alto desempenho opcional (FX3U-7DM) pode exibir caracteres ingleses, digitais e japoneses definidos pelo usuário e pode exibir até 16 caracteres de meia largura (8 caracteres de largura total) × 4 linhas. O módulo pode ser usado para monitorar e testar componentes de software, definir o relógio, transferir e comparar programas entre a caixa do cartão de memória e a RAM interna, etc. Além disso, o módulo de exibição também pode ser instalado no painel do gabinete de controle.

【outro】
Software de programação PLC série FX3U: é necessário GX Developer 8.23Z ou versão superior.

Número de produto

FX3U-128MR-ES-A Fonte de alimentação CA de entrada de 64 pontos e saída de relé de 64 pontos
FX3U-80MR-ES-A Fonte de alimentação CA de 40 pontos de entrada e 40 pontos de saída de relé
FX3U-64MR-ES-A Fonte de alimentação CA de 32 pontos de entrada e 32 pontos de saída de relé
FX3U-48MR-ES-A Fonte de alimentação CA de 24 pontos de entrada e 24 pontos de saída de relé
FX3U-32MR-ES-A Fonte de alimentação CA de 16 pontos de entrada e 16 pontos de saída de relé
FX3U-16MR-ES-A Fonte de alimentação CA de 8 pontos de entrada e 8 pontos de saída de relé
FX3U-128MT-ES-A Fonte de alimentação CA de entrada de 64 pontos e saída de transistor de 64 pontos
FX3U-80MT-ES-A Fonte de alimentação CA de 40 pontos de entrada e 40 pontos de saída de transistor
FX3U-64MT-ES-A Fonte de alimentação CA de entrada de 32 pontos e saída de transistor de 32 pontos
FX3U-48MT-ES-A Fonte de alimentação CA de 24 pontos de entrada e 24 pontos de saída de transistor
FX3U-32MT-ES-A Fonte de alimentação CA de 16 pontos de entrada e 16 pontos de saída de transistor
FX3U-16MT-ES-A Fonte de alimentação CA de 8 pontos de entrada e 8 pontos de saída de transistor
FX3U-80MR/DS 40 pontos de entrada, 40 pontos de saída de relé Fonte de alimentação CC
FX3U-64MR/DS 32 pontos de entrada, 32 pontos de saída de relé Fonte de alimentação CC
FX3U-48MR/DS 24 pontos de entrada, 24 pontos de saída de relé Fonte de alimentação CC
FX3U-32MR/DS 16 pontos de entrada, 16 pontos de saída de relé Fonte de alimentação CC
FX3U-16MR/DS 8 pontos de entrada, 8 pontos de saída de relé Fonte de alimentação CC
FX3U-80MT/DS 40 pontos de entrada, 40 pontos de saída (tipo dissipador de transistor) Fonte de alimentação DC
FX3U-64MT/DS 32 pontos de entrada, 32 pontos de saída (tipo dissipador de transistor) Fonte de alimentação DC
FX3U-48MT/DS 24 pontos de entrada, 24 pontos de saída (tipo dissipador de transistor) Fonte de alimentação DC
FX3U-32MT/DS 16 pontos de entrada, 16 pontos de saída (tipo dissipador de transistor) Fonte de alimentação DC
FX3U-16MT/DS 8 pontos de entrada, 8 pontos de saída (tipo dissipador de transistor) Fonte de alimentação DC
FX3U-80MT/DDS 40 pontos de entrada, 40 pontos de saída (tipo de fonte de transistor) Fonte de alimentação DC
FX3U-64MT/DDS Entrada de 32 pontos, saída de relé de 32 pontos (tipo de fonte de transistor) Fonte de alimentação CC
FX3U-48MT/DDS Entrada de 24 pontos, saída de relé de 24 pontos (tipo de fonte de transistor) Fonte de alimentação CC
FX3U-32MT/DDS Entrada de 16 pontos, saída de relé de 16 pontos (tipo de fonte de transistor) Fonte de alimentação CC
FX3U-16MT/DDS Entrada de 8 pontos, saída de relé de 8 pontos (tipo de fonte de transistor) Fonte de alimentação CC
FX3U-128MT/ESS Entrada de 64 pontos, saída de relé de 64 pontos (tipo de fonte de transistor) Fonte de alimentação CA
FX3U-80MT/ESS 40 pontos de entrada, 40 pontos de saída (tipo de fonte de transistor) Fonte de alimentação CA
FX3U-64MT/ESS 32 pontos de entrada, 32 pontos de saída (tipo de fonte de transistor) Fonte de alimentação CA
FX3U-48MT/ESS 24 pontos de entrada, 24 pontos de saída (tipo de fonte de transistor) Fonte de alimentação CA
FX3U-32MT/ESS 16 pontos de entrada, 16 pontos de saída (tipo de fonte de transistor) Fonte de alimentação CA
FX3U-16MT/ESS 8 pontos de entrada, 8 pontos de saída (tipo de fonte de transistor) Fonte de alimentação CA
Unidade básica da série FX3UC
FX3UC-16MT-D Tipo dissipador de 8 entradas, tipo dissipador de transistor de 8 saídas, fonte de alimentação CC
FX3UC-32MT-D 16 entradas tipo dreno, 16 saídas tipo dreno de transistor, fonte de alimentação CC
FX3UC-64MT-D 32 entradas tipo dreno, 32 saídas tipo dreno de transistor, fonte de alimentação CC
FX3UC-96MT-D 48 entradas tipo dissipador, 48 saídas tipo dissipador de transistor, fonte de alimentação CC
FX3UC-16MT-DSS Fonte/dissipador de 8 entradas, dissipador de transistor de 8 saídas, fonte de alimentação CC
FX3UC-32MT-DSS Fonte/dissipador de 16 entradas, dissipador de transistor de 16 saídas, fonte de alimentação CC
FX3UC-64MT-DSS Fonte/dissipador de 32 entradas, dissipador de transistor de 32 saídas, fonte de alimentação CC
FX3UC-96MT-DSS Fonte/dissipador de 48 entradas, dissipador de transistor de 48 saídas, fonte de alimentação CC
FX3UC-32MT-LT 16 entradas, 16 saídas, fonte de alimentação DC, função mestre CC-Link/LT integrada
FX3UC-32MT-LT-2 16 entradas, 16 saídas, fonte de alimentação DC, função mestre CC-Link/LT integrada

[Placa de expansão de comunicação FX3U]
FX3U-232-BD RS-232C SERIAL PORT (1 CH) Placa de expansão de comunicação serial 1 canal
FX3U-422-BD RS-422 SERIAL PORT (1 CH) Placa de expansão de comunicação serial 1 canal
FX3U-485-BD RS-485 SERIAL PORT (1 CH) Placa de expansão de comunicação serial 1 canal
FX3U-CNV-BD UNIDADE DE TRANSFORMAÇÃO DE MÓDULO FX3U Placa de expansão de conversão de adaptador especial
PORTA DE COMUNICAÇÃO USB FX3U-USB-BD (PARA TODOS OS PLCS DA SÉRIE FX) Placa de expansão de comunicação USB para série FX
[Módulo FX3U]
FX3U-2HSY-ADP 2 CANAIS SAÍDA DE TREM DE PULSOS
FX3U-4AD-ADP 4 路A/D
FX3U-4AD-PT-ADP Entrada PT de 4 vias
FX3U-4AD-TC-ADP entrada TC de 4 vias
Saída D/A de 4 canais FX3U-4DA-ADP
FX3U-4HSX-ADP 4 CANAIS CONTADOR DE ALTA VELOCIDADE
MÓDULO DE COMUNICAÇÃO RS232 FX3U-232ADP
MÓDULO DE COMUNICAÇÃO RS485 FX3U-485ADP

[Módulo FX3U]
FX3U-4AD A/D de 4 canais
FX3U-4DA 4 路 D/A
PAINEL DE EXIBIÇÃO FX3U-7DM
SUPORTE PARA PAINEL DE EXIBIÇÃO FX3U-7DM-HLD
FX3U-20SSC-H 2 CHL SSC-NET MODULE pode fazer interpolação
BATERIA DE RESERVA FX3U-32BL PARA CPU FX3UC

[cartão de armazenamento]
FX3U-FLROM-16 16K FLASH ROM MEMORY CASSETTE Caixa de memória 16K
FX3U-FLROM-64 64K FLASH ROM MEMORY CASSETTE Caixa de memória 64K
FX3U-FLROM-64L 64K UNIDADE DE TRANSFERÊNCIA DE PROGRAMA PLC
