Visão geral do equipamento:

Esta máquina é adequada para testar as características de deformação por compressão de deformação constante da borracha vulcanizada. Este teste é para comprimir a amostra de borracha vulcanizada a uma altura especificada e, em seguida, testar a taxa de deformação por compressão da amostra após uma certa temperatura e tempo, ou após ser infiltrada por um meio.

A taxa de compressão pode ser selecionada de acordo com a dureza da amostra (tipo Shore A)

Para dureza abaixo de 50, a taxa de compressão pode ser selecionada como 40%;

Quando a dureza está entre 50 e 75, a taxa de compressão pode ser de 30%;

Para dureza acima de 75, a taxa de compressão pode ser selecionada como 20%.

A principal função:

Pegue uma peça de teste padrão, prenda-a entre as placas planas deste dispositivo, gire-a com um parafuso, comprima-a até uma certa proporção e, em seguida, coloque-a em um forno a uma certa temperatura. Após um tempo especificado, retire-a, remova a peça de teste, deixe-a esfriar por 30 minutos, meça sua espessura e use a fórmula para calcular sua deflexão de compressão.

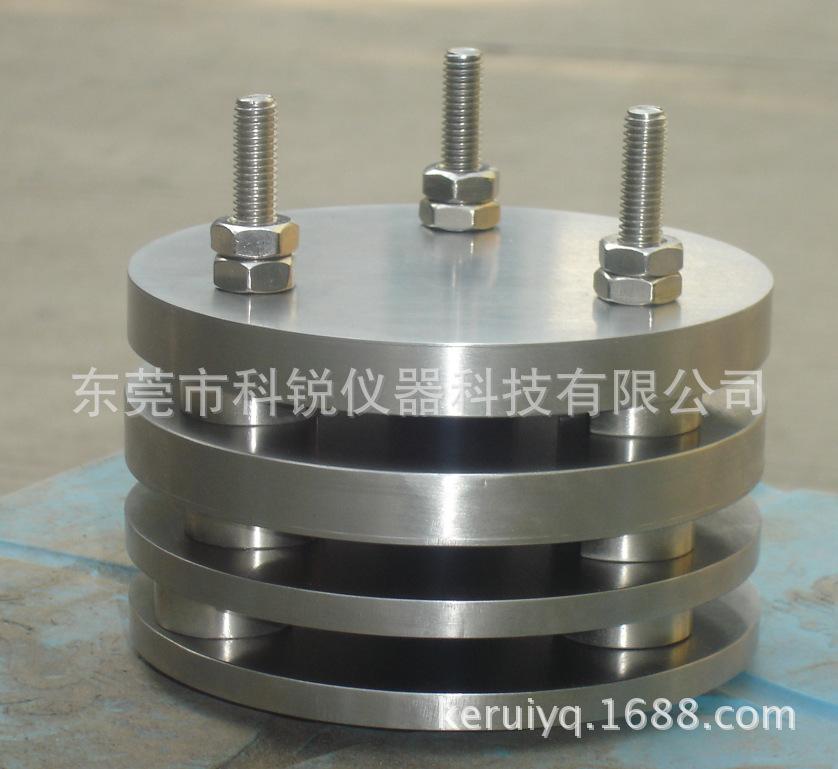

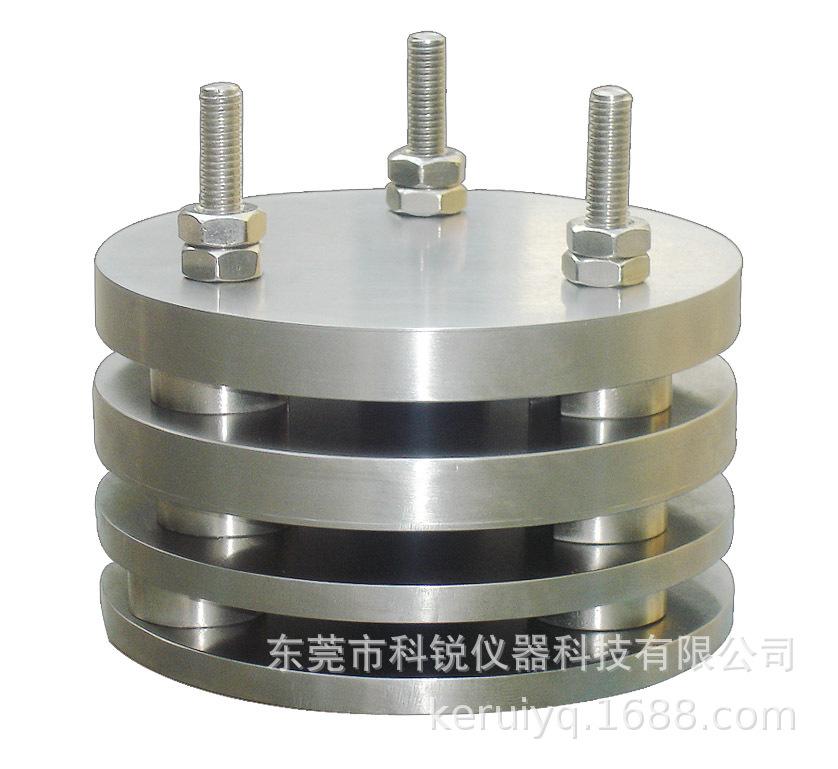

Dispositivo de teste:

u A superfície de compressão deve ser plana, com acabamento não inferior a 7

u A placa de compressão não deve ser deformada durante o teste. É recomendado usar uma placa de aço com um tamanho de cerca de 75 mm de comprimento, 50 mm de largura e 10 mm de espessura.

u As alturas dos limitadores são 8±0,02 mm, 7±0,02 mm e 6±0,02 mm, respectivamente.

u A caixa do termostato deve ter um dispositivo de sopro de ar contínuo para garantir temperatura de teste uniforme na caixa. A faixa de flutuação de temperatura da área de teste na caixa do termostato é: ±1°C abaixo de 100°C, ±2°C entre 100 e 200°C.

Amostra:

u Tipo A: diâmetro 29 mm altura 12,5 mm

u Tipo B: diâmetro 13 mm altura 6,3 mm

Resultado dos testes

u A taxa de deformação permanente por compressão K (%) é calculada da seguinte forma:

você K＝ ×100

Na fórmula

u ho - altura da amostra antes da compressão, mm;

u h1－altura do limitador, mm;

u h2－Altura de recuperação da amostra após compressão, mm.

Se a amostra quebrar após o teste, os dados do teste serão inválidos.

u O número de espécimes que representam o desempenho de cada amostra não deve ser menor que três, e o valor médio aritmético deve ser tomado. O desvio permitido é: para valores de deformação por compressão menores que 10%, o desvio absoluto permitido é de ±1%, e para valores de deformação permanente por compressão maiores que
