Temporizador de decaimento estático American Prostat PDT-740B, descarga eletrostática, testador de decaimento
Medindo o tempo de decaimento de um ionizador
O temporizador de decaimento estático PDT-740B é uma tecnologia Prostat clássica para gerentes profissionais de controle de ESD e auditores de suporte técnico. Este acessório exclusivo foi projetado para medir o tempo de decaimento de ionizadores de ±1000 volts a 100 volts, de acordo com o padrão de ionização ANSI/ESD STM3.1 da ESD Association, de 1000 volts a menos de 100 volts, medindo o tempo de decaimento de materiais entre 50 volts e 10 volts.
Avaliação de ionizadores e materiais de embalagem
Usado corretamente, o PDT-740B fornece medições de tempo de decaimento para avaliar ionizadores, materiais de embalagem, calçados, aterramento de pessoal, auxílios de produção, alguns equipamentos e muitos outros produtos de controle de ESD.

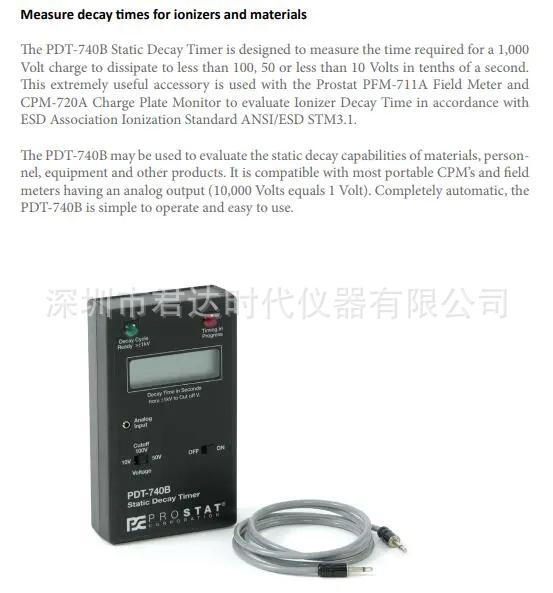

Temporizador de decaimento estático Prostat PDT-740B
Medição de tempos de decaimento de ionizadores e materiais
Ele mede o tempo que uma carga de 1000 volts leva para se dissipar para menos de 100, 50 ou 10 volts em um décimo de segundo.
Usado para avaliar as capacidades de atenuação estática de materiais, pessoal, equipamentos e outros produtos.
Compatível com a maioria dos CPMs portáteis e medidores de campo, a saída analógica é de ±2 (10.000 volts equivalem a 1 volt).
Para uso com o medidor de campo PFM-711A.
Pode ser usado com eletrodo de decaimento PGB-745 ou anel concêntrico PRF-911

ao controle
Tensão de corte do interruptor, 10, 50 e 100 volts (selecione a tensão para parar a temporização)
INDOCADORES
LED verde:
Preparação do ciclo de decaimento > ±1kV, tensão CPM > ±1000 volts
LED vermelho:
Temporização, tempo de decaimento de tensão CPM ativa a exibição LOBAT quando a tensão da bateria < 6,0 volts
mostrar
O visor de cristal líquido (LCD) mostra o tempo de decaimento decorrido de ±1000 volts até a tensão de corte selecionada em segundos e décimos de segundo (00,0).
polaridade
Detecta automaticamente referências de tensão positivas e negativas
Reinicialização a zero
Quando a tensão CPM > ±1kV, o timer reinicia automaticamente e exibe 00.0. Quando o ciclo de decaimento do LED verde estiver pronto, o LED indicador de reinicialização será iniciado.
reação
Cerca de 200 ms com CPM-720 e PFM-711 A combinados.
Intervalo de tempo
De 0,2 segundos a 159,9 segundos
SETINTS cronometrados
Reinicializar quando a tensão de entrada for 100 mv ± 2 mv (1.000 volts de campo ± 20 V)
Tensão de corte @100 V: 10 mv ± 0,2 mv (100 volts de campo ± 2 V)
Tensão de corte @50V: 5mv±0,2mv (50 volts de intensidade de campo±2V)
Tensão de corte @10V: 1mv±0,2mv (10 metros volts±2V)
Precisão
Típico <±5%
poder
Uma (1) bateria padrão de 9 volts, Procell, Eveready #216 (NEDA 1604, JIS 006P, IEC 6F22) Eveready #216
Vida útil da bateria
>40 horas
dimensão
4,50" x 2,75" x 1,0"
peso
6,5 oz (184 g)
