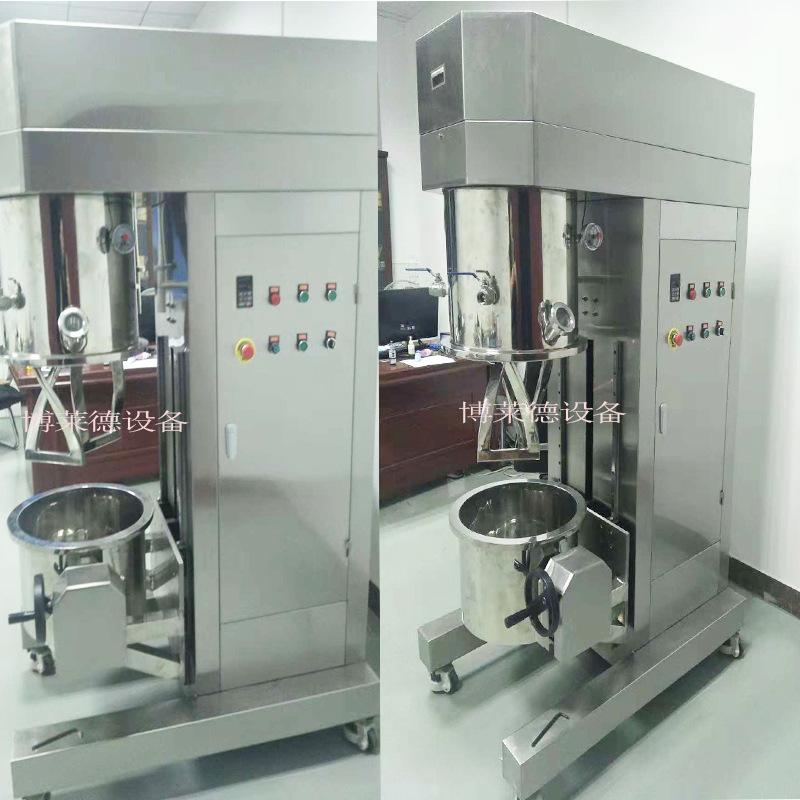

Misturador a vácuo de 50L, misturador a vácuo inteligente de 50L, misturador a vácuo inteligente
1. Parâmetros técnicos básicos:
1-1 Nome do produto e modelo de especificação
A. Misturador planetário; B. Especificação: BLDJB-50L.
1-2 Estrutura Básica
A. Tipo de elevação de panela elétrica; B. Agitação dupla + raspagem de parede + medição de temperatura
1-3 barril (barril de mistura)
A. Especificação: Dia.450mm×380mm; B. Volume de projeto: 60L; C. Parede de cilindro de camada dupla com circulação de água de resfriamento
A. Material do revestimento: SUS304;
B. A parede interna é polida como espelho após o torneamento para garantir boa redondeza;
C. O plano do flange no cilindro de mistura e o corpo do cilindro superior são selados por um anel de vedação;
D. Quatro rolos universais são instalados no corpo do cano.
1-4 Corpo do balde superior (tampa da chaleira)
A. Material: SUS304.
B. Um funil de pó/líquido Φ83 que pode ser aberto e fechado rapidamente; um holofote; com duas pequenas janelas (uma porta de holofote e uma janela de visualização)
orifício de inspeção), um manômetro de vácuo e outras conexões necessárias (vácuo/ventilação/sobressalente).
1-5 Princípio de mistura
As duas pás de agitação instaladas na caixa planetária giram e revolvem; ao mesmo tempo, o design de baixa folga das pás de agitação duplas elimina ângulos mortos.
A pá de agitação de baixa velocidade tem forte movimento de interferência de amassamento e movimento de circulação para cima, para baixo/esquerda-direita para garantir que os materiais sejam totalmente mexidos e misturados.
1-6-1 Revolução/Motor de agitação e
Inversor, redutor
A. Quantidade: um conjunto; B. Potência do motor: 5,5 Kw/4P; C. Com conversor de frequência de 5,5 KW correspondente ao motor. E. Engrenagem sem-fim de suporte
Redutor de engrenagem sem-fim RV075, taxa de redução de cerca de I=40,26, fator de utilização fa=1,55.
1-6-2a Velocidade de revolução planetária
Velocidade: 0~37 rpm, ajustável.
1-6-2b Raspador de parede
Quantidade: 1 conjunto; Material do raspador: SUS304 e Teflon; consistente com a velocidade de revolução planetária. -------Com base no design
1-6-3 Valor de referência de folga
(Opcional)
A. Tolerância entre pá e lâmina de agitação: 8±2,5 mm;
B. Tolerância entre a pá de agitação e o fundo: 2-4 mm;
C. Tolerância entre a pá de agitação e a parede do cilindro: 5±1,5 mm;
1-7-1 Velocidade do eixo de agitação/pá de agitação
Velocidade: 0~85 rpm ajustável.
1-7-2 pá de agitação
A. Material: SUS304; B. Quantidade: dois (conjuntos).
1-7-3 Seleção do tipo de pá de agitação
Torção espiral ou tipo de moldura.
1-8 elevador
A. Elevação elétrica: A potência do motor de elevação é de 0,37 kW; equipado com dispositivo de posicionamento; o posicionamento é seguro e confiável.
B. Altura de elevação: ≤520.
1-9 Sistema de vácuo
A. O processo de agitação e dispersão pode ser realizado sob vácuo; grau de vácuo: ≤-0,09Mpa.
B. Bomba de vácuo 2A-30, motor 0,37kw/4P.
C. Com tanque de vácuo e interruptor.
D-1. Vedação dinâmica: é adotada vedação mecânica; D-2. Vedação estática: é adotado anel de vedação.
E. Mantenha a pressão por 24 horas e não haverá vazamento de óleo no cilindro de mistura durante a mistura ou manutenção da pressão.
Sistema de posicionamento 1-10
A. Com dispositivo de ajuste de posicionamento e dispositivo de travamento, o cilindro de mistura e o cilindro superior podem ser posicionados com precisão e impedidos de girar.
B. O batente de posicionamento do flange inferior do corpo do cilindro superior coopera com o cilindro de mistura para garantir que o cilindro de mistura seja posicionado de forma razoável e precisa.
1-11 Gabinete de distribuição de energia
O dispositivo de vácuo, regulação de velocidade de conversão de frequência, holofote, elevação, parada de emergência e outras funções do equipamento são exibidas e operadas no gabinete de distribuição de energia.
conduta.
Observação: a função de mexer tem um temporizador.
1-12 Potência total do host: 7KW
Tensão de trabalho: trifásica 380V
1-13 Dimensões gerais: comprimento 1200 × largura 800 × altura 1800
Peso: cerca de 550KG
2. Descrição:
2-1 Material de vedação
A. Vedação estática: Use anel de vedação de borracha de silicone/borracha fluorada/borracha nitrílica "O" ou "trapezoidal", dependendo das condições de trabalho.
B. Vedação dinâmica: SiC-S+borracha fluorada.
Rolamento 2-2
O eixo de transmissão intermediário adota a marca japonesa NSK.
2-3 Documentos Técnicos
O fornecedor deverá fornecer os documentos técnicos do misturador a vácuo de dispersão planetária e as especificações técnicas das peças relevantes.
Configuração do misturador de potência de 50L
I. Visão geral:
Misturador planetário de potência, este equipamento integra as funções de máquina planetária e dispersor potente, adota mecanismo de agitação exclusivo, dispersa
O eixo e a pá de agitação fazem movimentos planetários de revolução e rotação, respectivamente, e suas velocidades podem ser ajustadas por conversão de frequência, de modo que os materiais façam movimentos complexos.
O tambor interno da chaleira é equipado com dispositivos automáticos de raspagem de parede e de fundo para raspar os materiais aderidos à parede da chaleira.
Pode atingir uma mistura eficiente e sem pontos mortos e é adequado para a indústria química, alimentos, energia, viscose, aparelhos eletrônicos, flúor silício, medicina, cosméticos, uso diário.
É um equipamento ideal para indústrias químicas e outras. A máquina consiste em uma base, vigas, colunas, tampa de caldeira, corpo de caldeira, transmissão e sistema de controle eletrônico.
2. Parâmetros de projeto do equipamento
1 grau de vácuo, -0,098Mpa
2. Forma estrutural: cantilever
3. Velocidade r/min Velocidade baixa: revolução 0~50/min, rotação 0~85min.
4. Eixo de baixa velocidade: tipo espiral, sem design de ângulo morto
5. Posicionamento do corpo da panela: Posicionamento mecânico rígido, Altura de elevação da tampa da chaleira: 400 mm
6 Travamento do corpo da panela Travamento mecânico automático
7 Fonte de alimentação CA: 3*380V, 50HZ
 |
