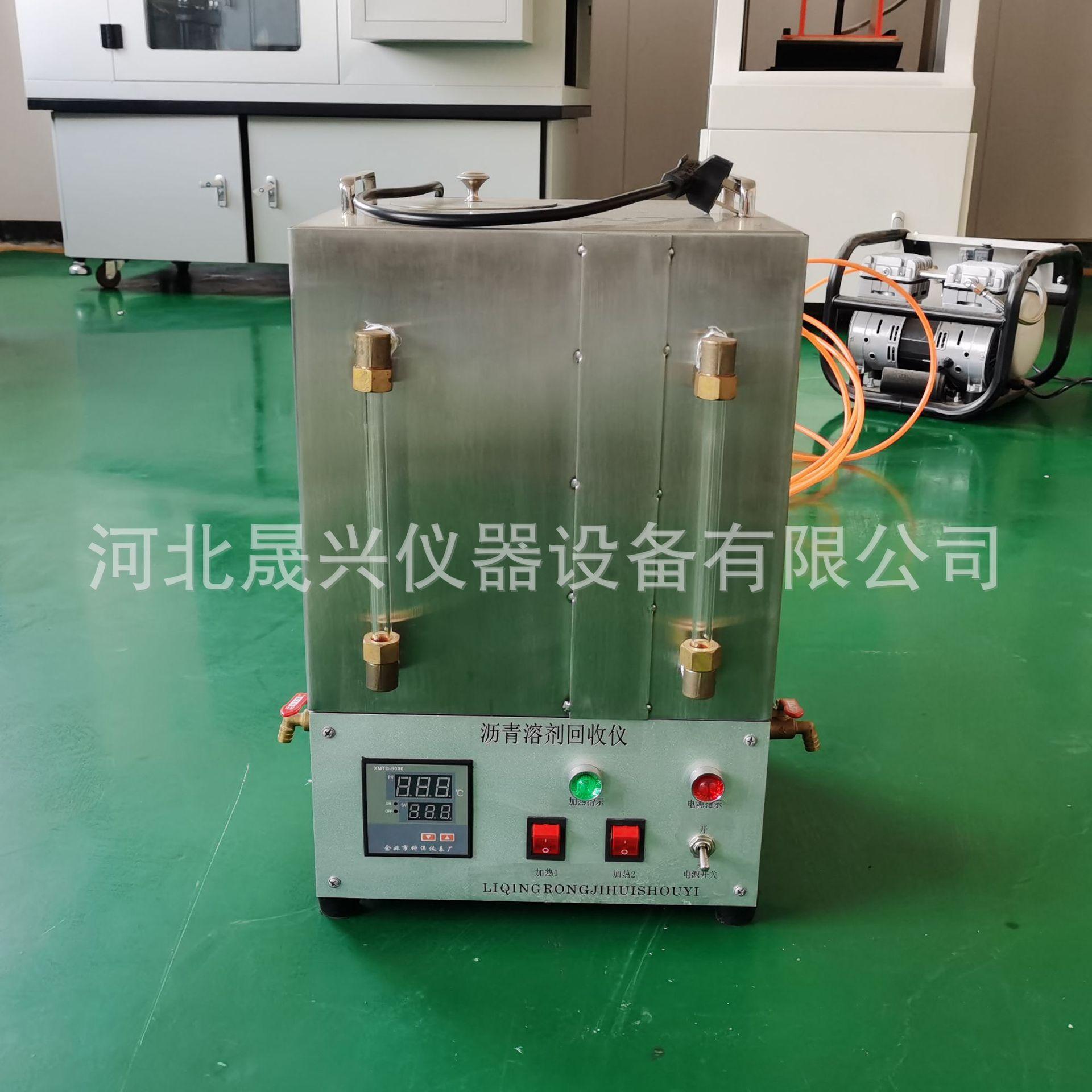

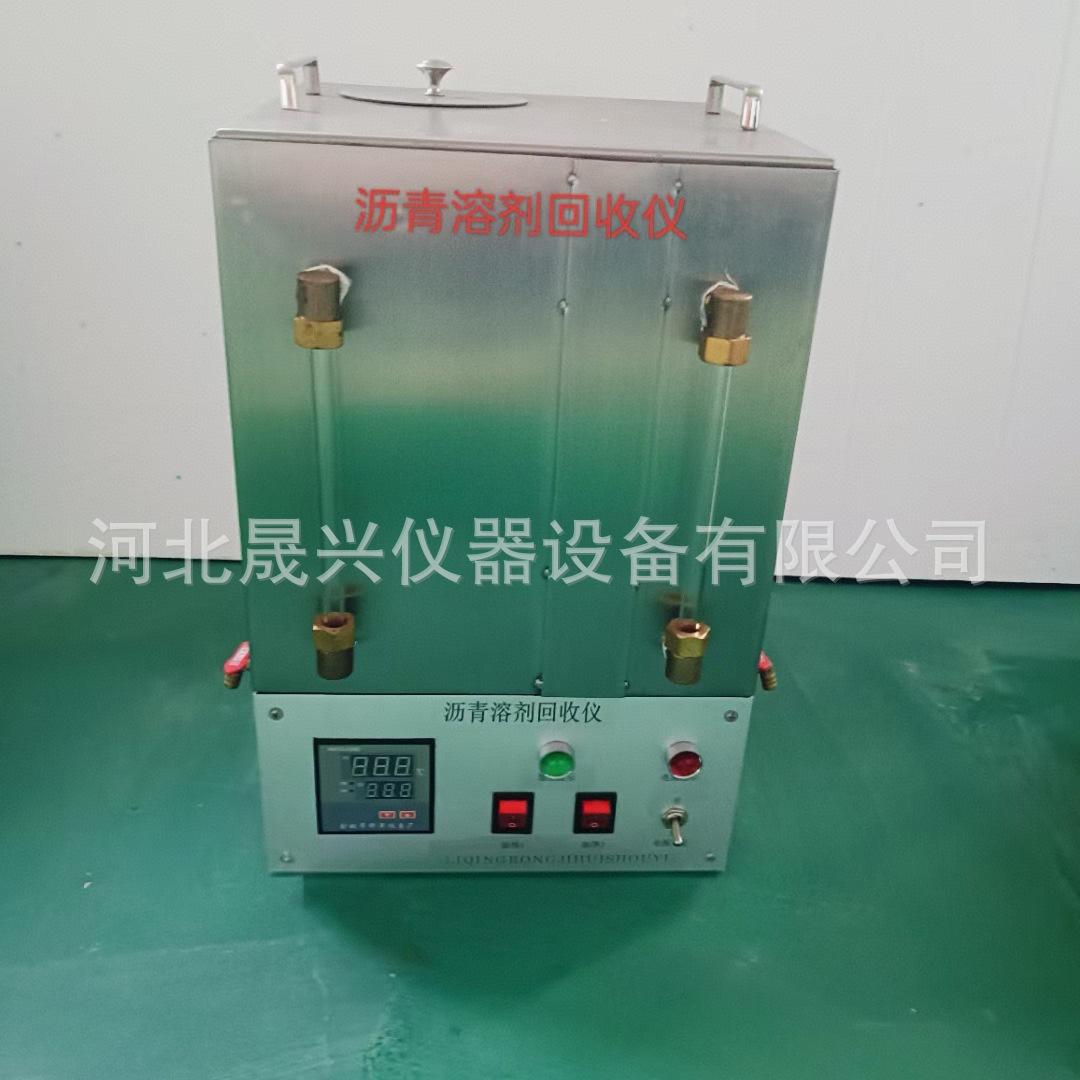

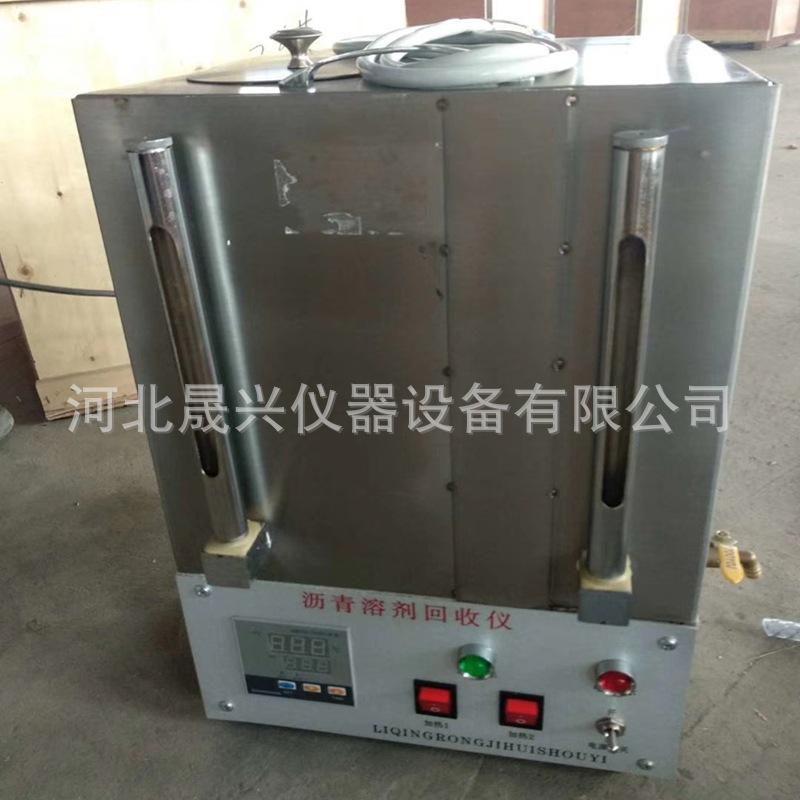

LBH-2 Instrumento de recuperação de solvente de asfalto Instrumento de recuperação de tricloroetileno de extração de asfalto Este instrumento é usado para recuperar solventes combustíveis contaminados e pode ser usado em conjunto com um separador centrífugo de mistura asfáltica como um dispositivo de recuperação de tricloroetileno ou benzeno.
Este instrumento tem as características de layout razoável, estrutura compacta, peso leve, forte integridade, bela aparência, operação simples, alto grau de automação, etc. Pode ser aplicado ao ensino, pesquisa científica e supervisão de construção de engenharia rodoviária e outros departamentos.
Também fornecemos instrumentos geotécnicos, instrumentos de concreto, instrumentos de cimento, instrumentos de asfalto e construímos vários laboratórios para você.
1. Principais parâmetros técnicos
1. Faixa de controle de temperatura: 50 ~ 200℃ 2. Tensão de alimentação: 220V 3. Potência: 1000W×2 4. Capacidade de recuperação: 10L/h 5. Peso da máquina: cerca de 22Kg 6. Tamanho da embalagem externa: 610×460×550mm 7. Temperatura ambiente: ≤35℃ 8. Humidade relativa: ≤85% 2. Estrutura e princípio de funcionamento do instrumento de recuperação de solvente asfáltico LBH-2 O recipiente é feito inteiramente de aço inoxidável e é dividido em duas câmaras. A câmara de destilação está localizada à direita, e a câmara de armazenamento (incluindo o condensador) está localizada à esquerda. O solvente na câmara de destilação é de cerca de 10 litros, e o volume da câmara de armazenamento é de 6 litros. Há um bico de água na parte inferior de cada recipiente. O da direita é para liberar a solução asfáltica, e o da esquerda é para liberar o solvente recuperado. Não há dois conjuntos de aquecedores de fio de resistência na parte inferior da destilação. O condensador está localizado na parte superior do armazenamento esquerdo, composto por 8 camadas de bobinas, diretamente conectadas à água da torneira para resfriamento, e a tampa superior é selada com um anel de borracha resistente à corrosão para evitar que o gás vapor de tricloroetileno escape e polua o ambiente. O termostato está localizado na sala de fornecimento de energia, e o contato do termostato está em contato com o meio de aquecimento. Quando a temperatura definida é atingida, a energia é imediatamente cortada, e todo o processo é concluído automaticamente. Dois medidores de nível de líquido são instalados na frente do objeto. O medidor de nível de líquido à direita é usado principalmente para verificar o líquido a ser reciclado. Após a retificação, se o medidor de nível de líquido ainda puder ver o nível de líquido do líquido residual, abra o bico de água direito para liberar o líquido residual. Se o nível de líquido no medidor de nível de líquido esquerdo atingir a linha superior, abra o bico de água esquerdo para liberar o líquido tricloroetileno limpo. Há uma tela no funil para evitar que objetos granulares entrem na câmara de destilação. Há uma tela de respingos no meio da boca do funil, que é colocada no lado direito para evitar respingos quando o líquido contaminado é introduzido. Há uma tampa isolante na parte inferior da caixa elétrica para evitar choques elétricos. Princípio de funcionamento do instrumento de recuperação de solvente asfáltico LBH-2: Quando o aquecedor elétrico é ligado, a energia elétrica é convertida em energia térmica através do fio de resistência, de modo que a solução asfáltica de tricloroetileno colocada no recipiente é aquecida. Quando a temperatura da solução atinge o ponto de ebulição do solvente tricloroetileno (86,7℃), o tricloroetileno evapora do estado líquido para o gás através do movimento molecular. Neste momento, o óleo asfáltico e outras impurezas permanecem na solução devido ao seu alto ponto de ebulição. O processo de evaporação é um processo de aquecimento. Embora o aquecedor elétrico ainda esteja funcionando, a temperatura da solução não aumentará. Quando todo o tricloroetileno na solução é evaporado, o líquido asfáltico restante é retido na câmara direita do recipiente, e o gás tricloroetileno entra na câmara esquerda através do espaço acima do recipiente. A água circulante de resfriamento na câmara esquerda resfria as moléculas de vapor de tricloroetileno, e a temperatura cai e elas se tornam líquidas novamente e permanecem na câmara esquerda, completando assim a recuperação do tricloroetileno. 3. Procedimento de fabricação do instrumento de recuperação de solvente de asfalto LBH-2 1. Ligue a energia e conecte a entrada e a saída de água ao retificador com uma mangueira. 2. Despeje a solução a ser recuperada na câmara de destilação, cerca de 10 litros de cada vez.
3. Através da água de resfriamento, feche o interruptor principal, a luz indicadora vermelha acende, pressione o botão de aquecimento, a luz indicadora de aquecimento acende, o instrumento começa a funcionar e entra no estado de aquecimento.
4. Quando o instrumento tiver concluído a retificação, o fornecimento de energia deve ser cortado imediatamente.
5. O operador observa o nível do líquido no tubo de vidro através do medidor de nível de líquido. Se o nível do líquido asfáltico for visto, a válvula de parada do bico de água direito deve ser aberta para liberar o líquido asfáltico. Quando o nível do líquido do medidor de nível de líquido esquerdo atingir o limite superior, o bico de água deve ser aberto a tempo de liberar a solução recuperada.
6. O interruptor de temperatura no controlador de temperatura pode ser ajustado de acordo com os diferentes pontos de ebulição de diferentes solventes. A temperatura de controle deste instrumento é ajustada de acordo com a temperatura do tricloroetileno (86°C) quando sai da fábrica. Não a altere à vontade. Ao usar outros solventes de asfalto, você deve primeiro dominar e ajustar a temperatura.
4. Precauções
1. Verifique o valor do pH do solvente destilado a qualquer momento (hidrocarbonetos clorados). Se o valor do pH for menor que 5, todo o interior do dispositivo de recuperação será completamente danificado. Neste caso, o farmacêutico limpa a câmara de destilação.
2. A tampa externa do instrumento deve ser aterrada durante o uso.
3. Não deixe o instrumento sem supervisão enquanto estiver funcionando.
4. Ao limpar o instrumento, desconecte o plugue de alimentação e evite que entre água nos componentes elétricos.
|
