Canal 1: Monitoramento em tempo real do número e intensidade de eventos de descarga eletrostática

Identifique eventos de ESD com base em sinais característicos de ESD e elimine outros sinais de interferência EMI

Limite de intensidade de descarga eletrostática: 60～140dBμV

O instrumento exibe o número e a intensidade das descargas, e o software SMP que o acompanha pode calcular a tensão de descarga do modelo CDM

Canal 2: Monitoramento em tempo real das flutuações do potencial eletrostático detectadas pela antena

Limite de flutuação do potencial eletrostático: 5 V, 12,5 V, 100 V, 250 V, 500 V, 1000 V pode ser definido

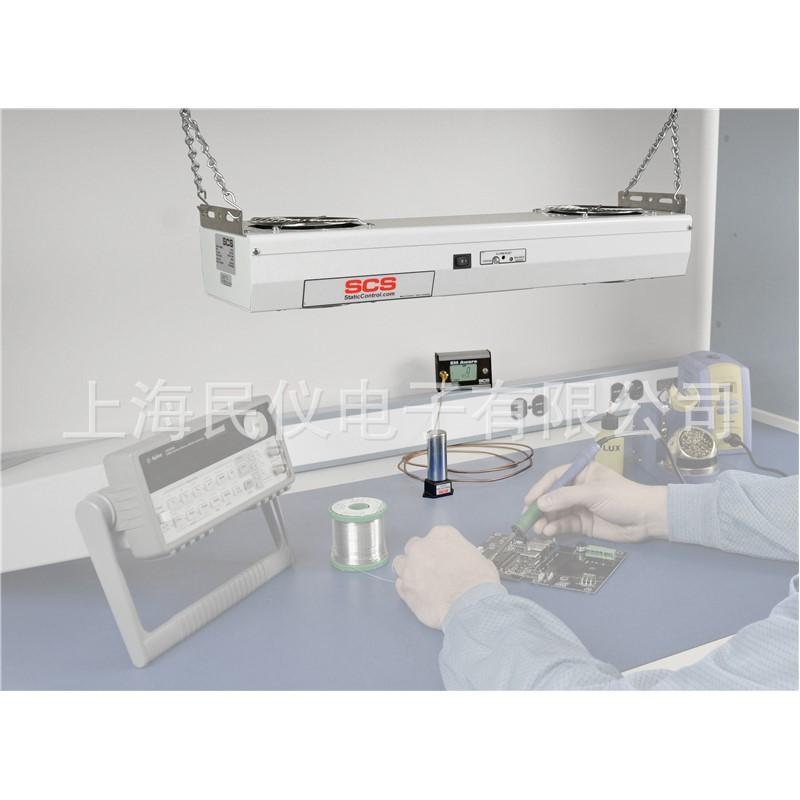

Canal 3: Monitoramento em tempo real do desempenho do soprador de íons

Detecte automaticamente o tempo de dissipação do ventilador de íons e o equilíbrio de íons a cada 3 minutos

Limite de equilíbrio de íons 0~35V pode ser definido, intervalo de tempo de dissipação 16 segundos

Ao monitorar o soprador de íons, uma sonda borboleta é usada quando a distância é curta ou o espaço é estreito, e uma sonda cilíndrica é usada quando a distância é longa.

Pode ser usado sozinho ou várias unidades podem ser usadas para monitoramento via LAN

Capacidade de rede: 1000 unidades

Suporte ao software SMP para adquirir, analisar, salvar e exportar dados

Pode importar o plano real da linha de produção, marcar o local de instalação de cada monitor e exibir dinamicamente o status em tempo real

O software calcula automaticamente o valor da tensão de descarga eletrostática do modelo CDM com base na intensidade do sinal de descarga eletrostática e na distância de detecção

Software de servidor/cliente que pode ser atribuído e autorizado a vários usuários (número ilimitado)

770066: Contém o seguinte

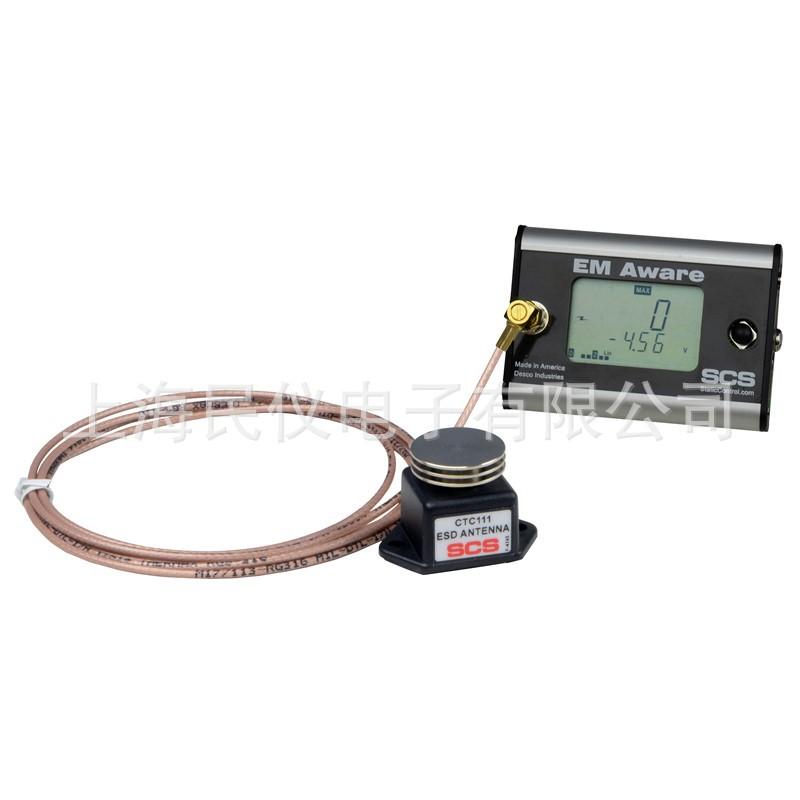

Monitorar host

Antena CTC111-6FT, comprimento de cabo de 1,8 m, sonda parabólica

Sonda cilíndrica

Fio terra do host

Parafusos de fixação e outros pequenos acessórios

Adaptador de energia universal de 100~240 VCA para 7,5 VCC

Opcional

CTC118-6FT: Antena de alta temperatura

Software de controle SMP
