Dongguan Fabricantes Fornecem Máquina Experimental de Pressão de Testador de Compressão Testador Automático de Compressão Província de Guangdong Frete Grátis
Descrição do produto:

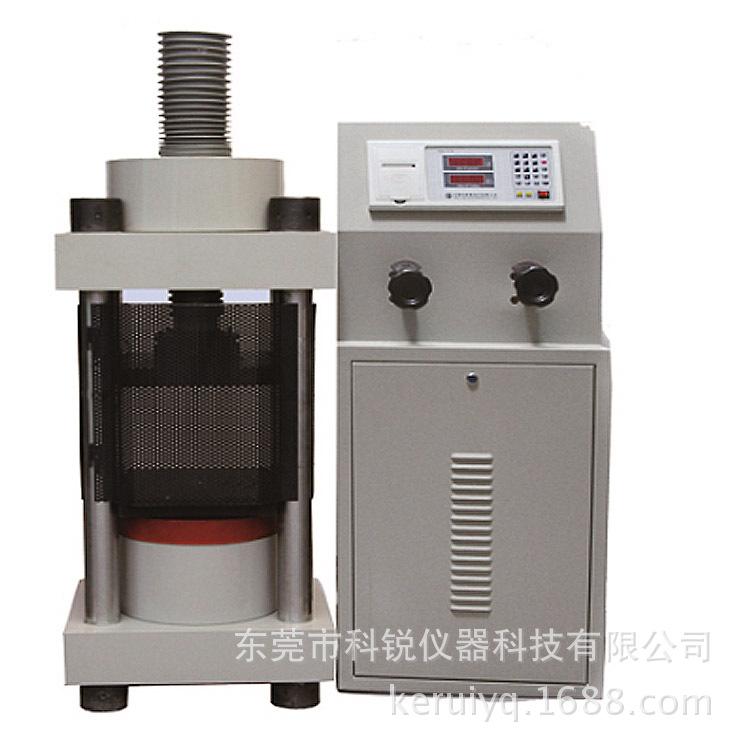

Esta máquina de ensaio é usada principalmente para testes de resistência à compressão de materiais como tijolo, pedra, cimento e concreto, e também para testes de desempenho à compressão de outros materiais.
Método de ajuste de espaço:
Elevação elétrica
Sistema hidráulico:
O óleo hidráulico no tanque entra no circuito de óleo através de uma bomba de alta pressão acionada por motor, flui através de uma válvula de retenção, um filtro de óleo de alta pressão, um grupo de válvulas de diferença de pressão e uma servoválvula, e entra no cilindro de óleo. O computador envia sinais de controle para a servoválvula, controlando a abertura e a direção da servoválvula, controlando assim a vazão que entra no cilindro de óleo e alcançando o controle da força de teste de velocidade constante.
Sistema de controle:
O sistema inclui servoválvulas digitais, sensores de alta precisão, controladores e software, com alta precisão de controle e boa confiabilidade. AtendeGB、ISO、ASTMe outras normas para requisitos de ensaio para materiais como cimento, argamassa e concreto.
O sistema possui os seguintes recursos:
l possui função de controle de malha fechada de força;
posso atingir carregamento com taxa de carga constante ou carregamento com taxa de tensão constante;
l Adota microcomputador para realizar medição eletrônica e completar o teste automaticamente;
l O computador calcula automaticamente os resultados e imprime o relatório. (Figura1）
l O relatório de teste pode ser projetado e exportado paraExcel(foto2）
Dispositivo de proteção de segurança:
Quando a força de teste exceder a força máxima de teste em 3%Quando ocorre proteção contra sobrecarga, o motor da bomba de óleo para。
Principais indicadores técnicos de desempenho:
|
Força máxima de teste |
2.000 kN |
3.000 kN |
|
Faixa de medição de força de teste |
4%-100%FS |
|
|
Erro relativo da indicação da força de teste |
≤±1% do valor de indicação |
<±1% |
|
Resolução de força de teste |
0,03kN |
0,03kN |
|
Pressão nominal da bomba hidráulica |
40 MPa |
|
|
Dimensões da placa de pressão superior e inferior |
370×370mm |
500×500mm |
|
Distância máxima entre as placas de pressão superior e inferior |
330 mm |
500mm |
|
Diâmetro do pistão |
φ250 mm |
φ310mm |
|
Curso do pistão |
50mm |
100mm |
|
Potência do motor |
0,77 kW |
1,1kW |
|
Tamanho do host (comprimento × largura × altura) |
640×720×1500 mm |
780×720×1950 mm |
|
peso |
2.000 kg |
2500kg |
figura1：Interface Principal
foto2: Interface de relatório de teste
Requisitos de instalação de equipamentos
1. Local de instalação
O solo é plano e bem ventilado. Não há vibração forte ao redor do equipamento. Não há campo eletromagnético forte ao redor do equipamento. Não há substâncias inflamáveis, explosivas, corrosivas e poeira ao redor do equipamento. Há espaço adequado para uso e manutenção ao redor do equipamento, conforme mostrado na figura abaixo.
1. Temperatura externa: 27℃±3℃ Umidade relativa: ≤85% Pressão atmosférica: 86kPa～106kPa
2. Deve haver espaço suficiente ao redor do equipamento para facilitar a manutenção, conforme mostrado na imagem à direita
A: não menos que 10cm B: não menos que 60cm C: não menos que 60cm
2. Condições de fornecimento de energia
1. Fonte de alimentação: CA3800V trifásico + terra de proteção
Faixa de flutuação de tensão admissível: AC (380 ± 10%) V
Faixa de flutuação de frequência permitida: (50±0,5) Hz
A resistência de aterramento do fio terra de proteção é inferior a 4Ω
Capacidade de potência: Potência máxima de cerca de (a ser fornecido separadamente, a solução ainda não está disponível)
É necessária a configuração de uma chave aérea ou de alimentação de capacidade correspondente ao equipamento no local de instalação, devendo esta chave ser utilizada de forma independente para este equipamento.
u Requisitos para ambiente de armazenamento
1. Quando o equipamento não estiver funcionando, a temperatura ambiente deve ser mantida em 5°C~+30°C.℃Dentro
