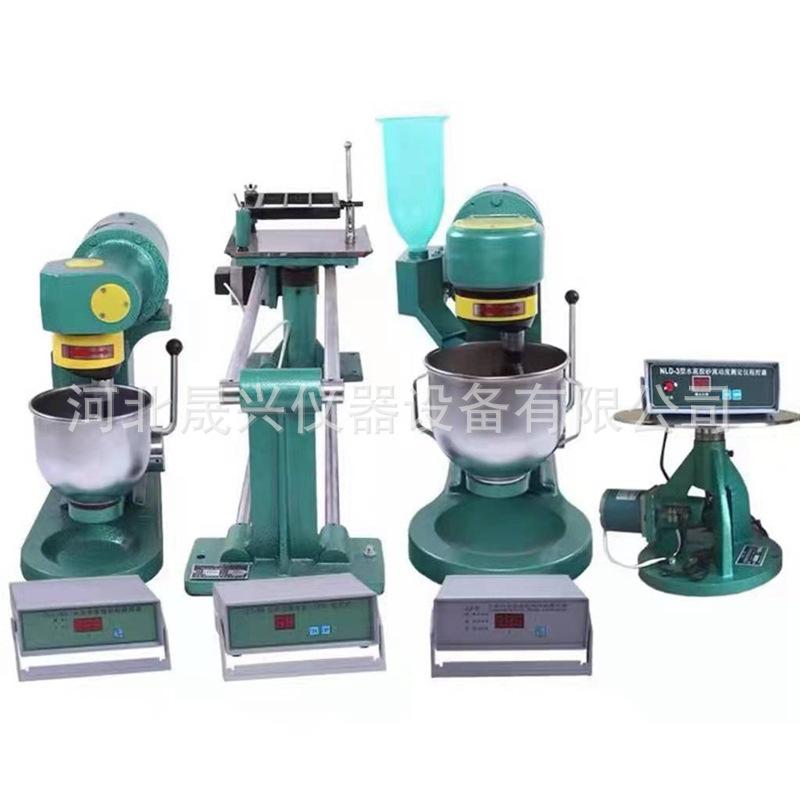

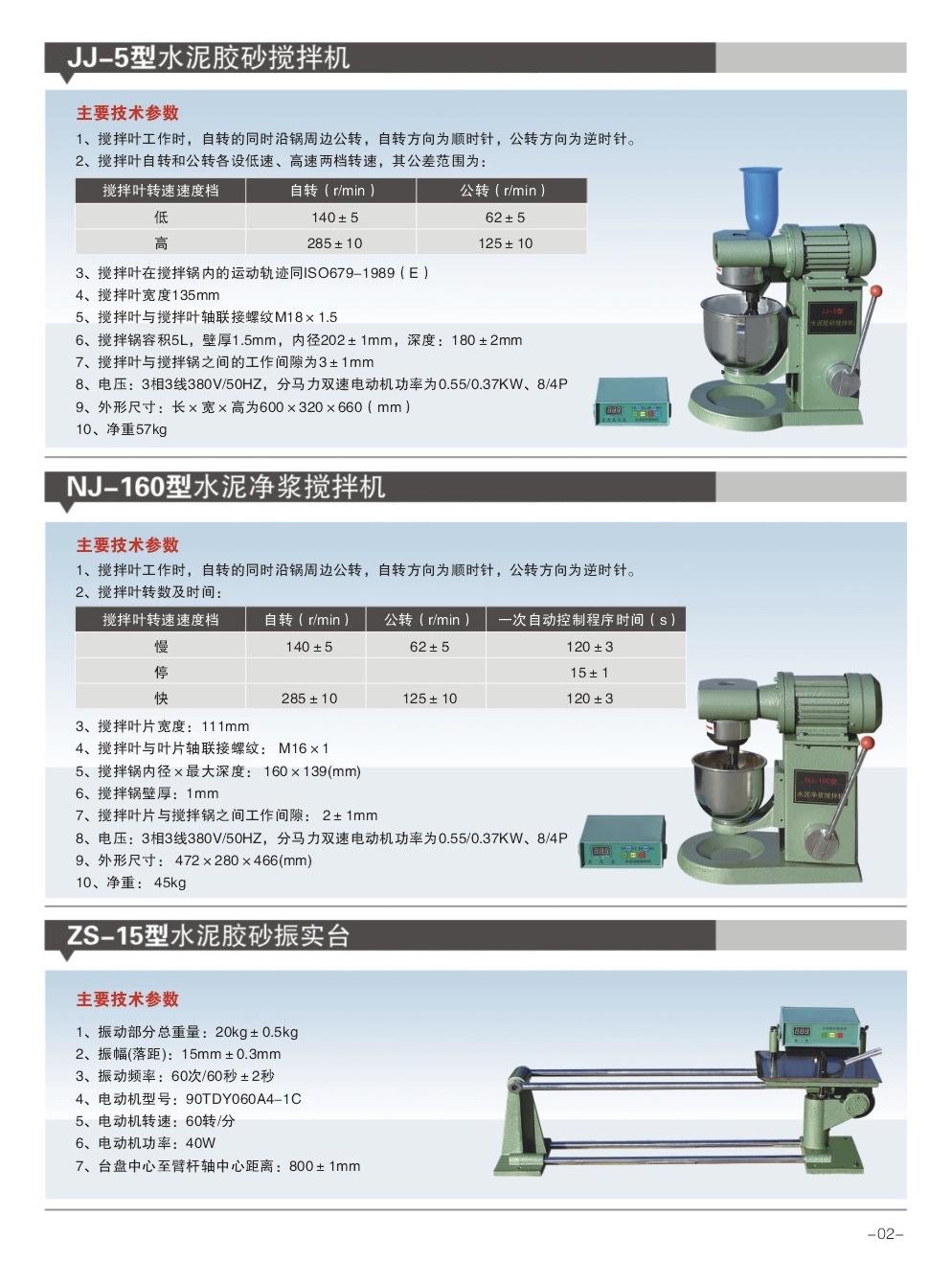

Misturador de argamassa de cimento JJ-20

Este equipamento foi projetado e fabricado de acordo com a nova norma JC/T681 (nova norma em 2022) e "Método de teste para resistência de argamassa de cimento (método ISO)" GB/T 17671-2021.

Observação: esta máquina possui um regulador de velocidade do inversor integrado.

A trajetória de movimento da lâmina de agitação no recipiente de agitação é a mesma da ISO679-1989 (E).

A largura da lâmina de agitação é de ≈135 mm.

A lâmina de agitação é conectada ao eixo da lâmina de agitação por um dispositivo de travamento excêntrico.

O recipiente de agitação tem capacidade para 5 L, espessura de parede de 1,5 mm, diâmetro interno de 200 ± 2 mm e profundidade de 180 ± 2 mm.

A folga de trabalho entre a lâmina de agitação e o recipiente de agitação é de 3±1 mm.

Voltagem: 380V, potência do motor: 0,55KW.

Dimensões totais: comprimento × largura × altura 570 × 450 × 780 (mm).

Peso líquido: 90 kg.

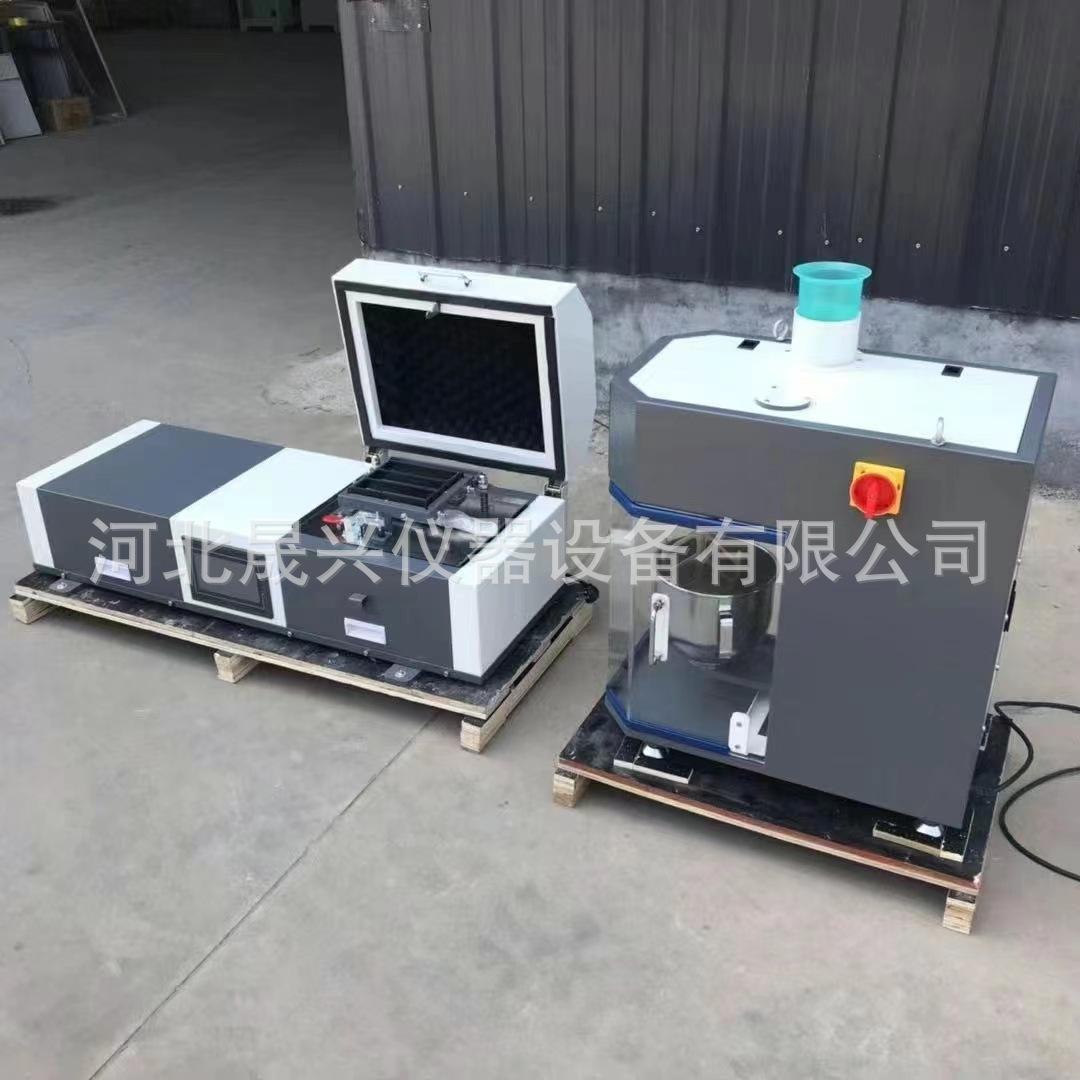

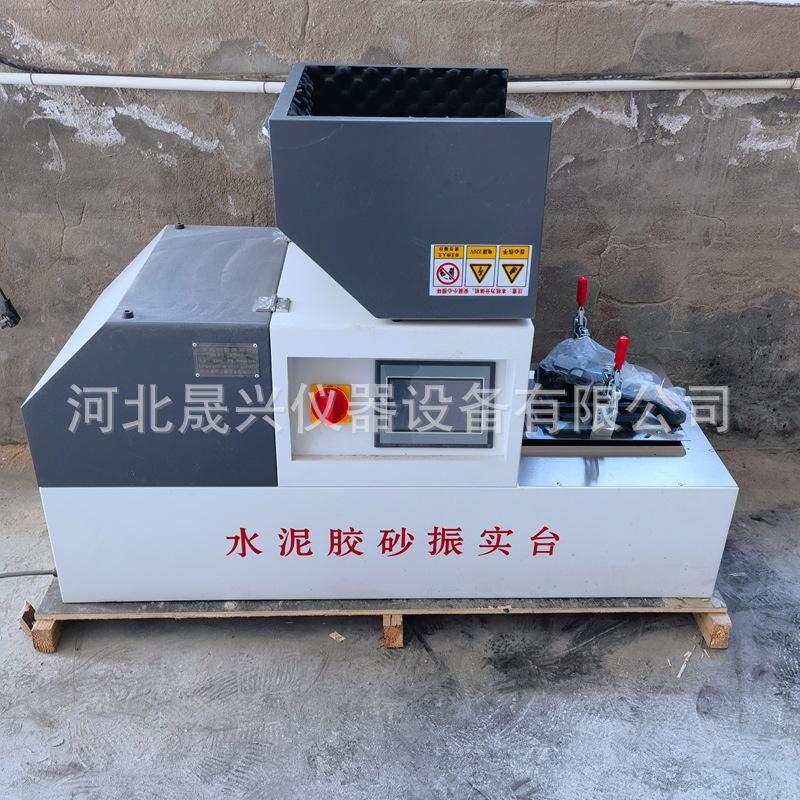

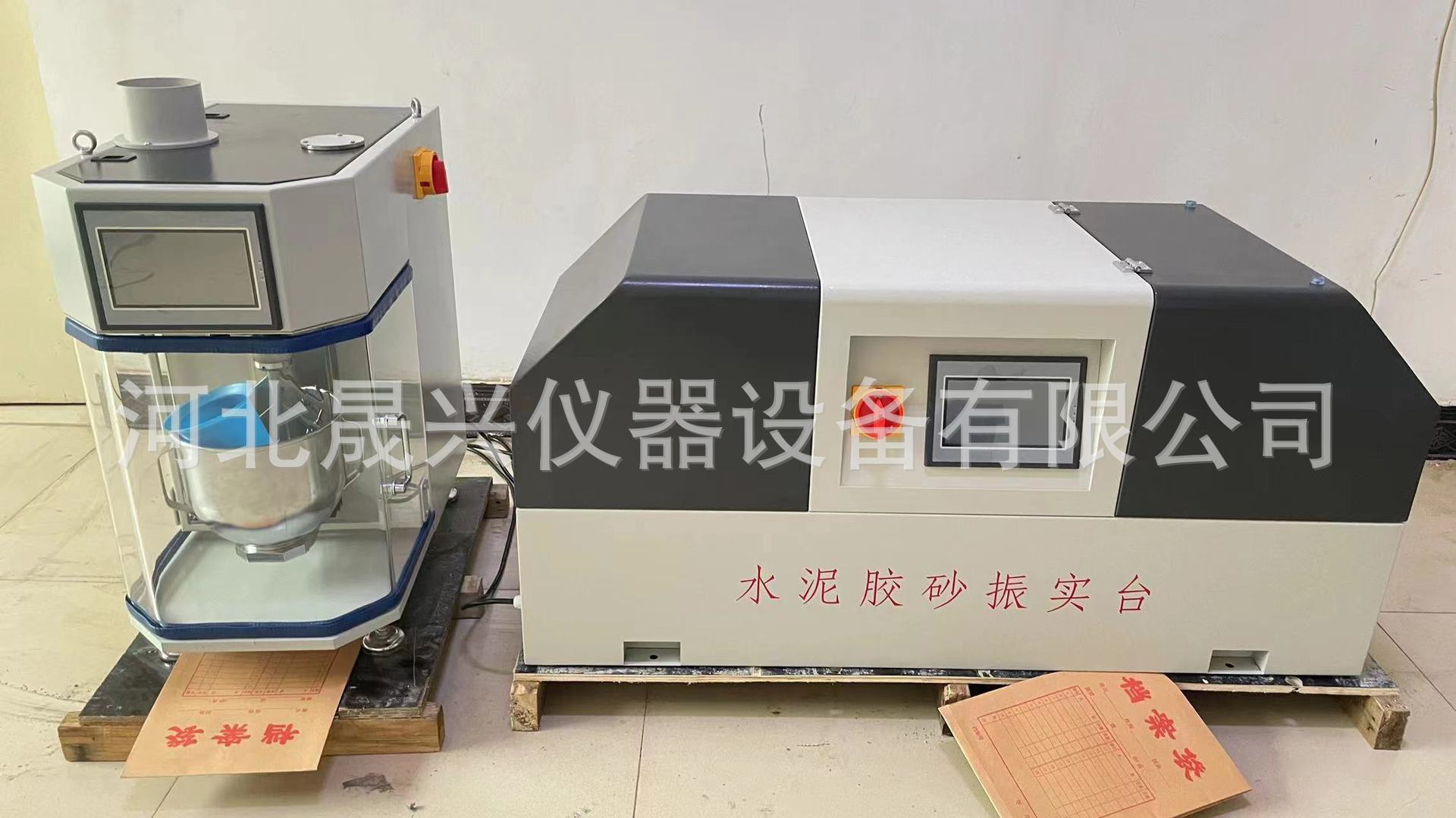

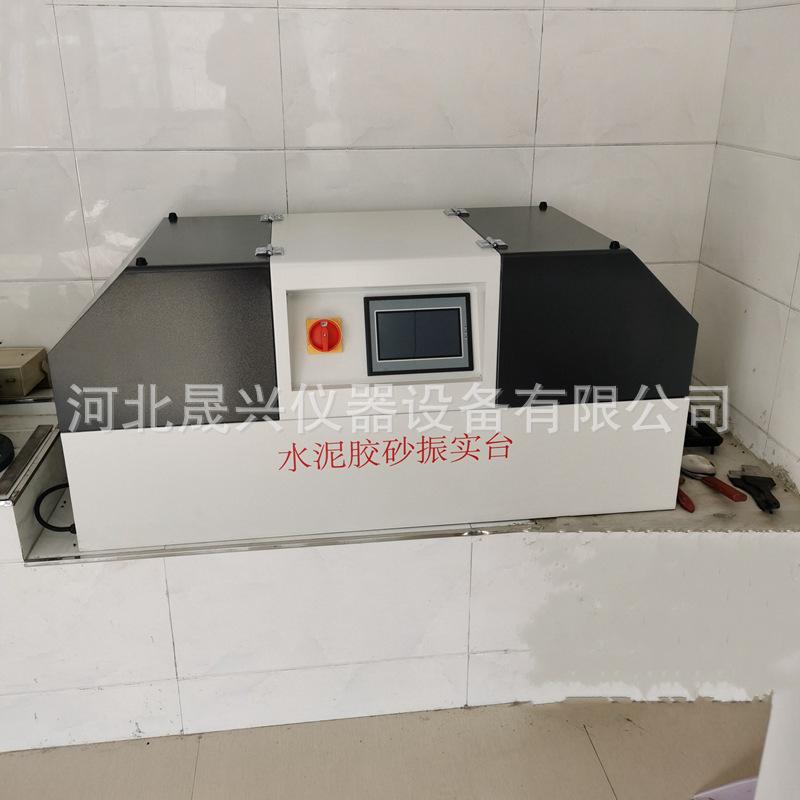

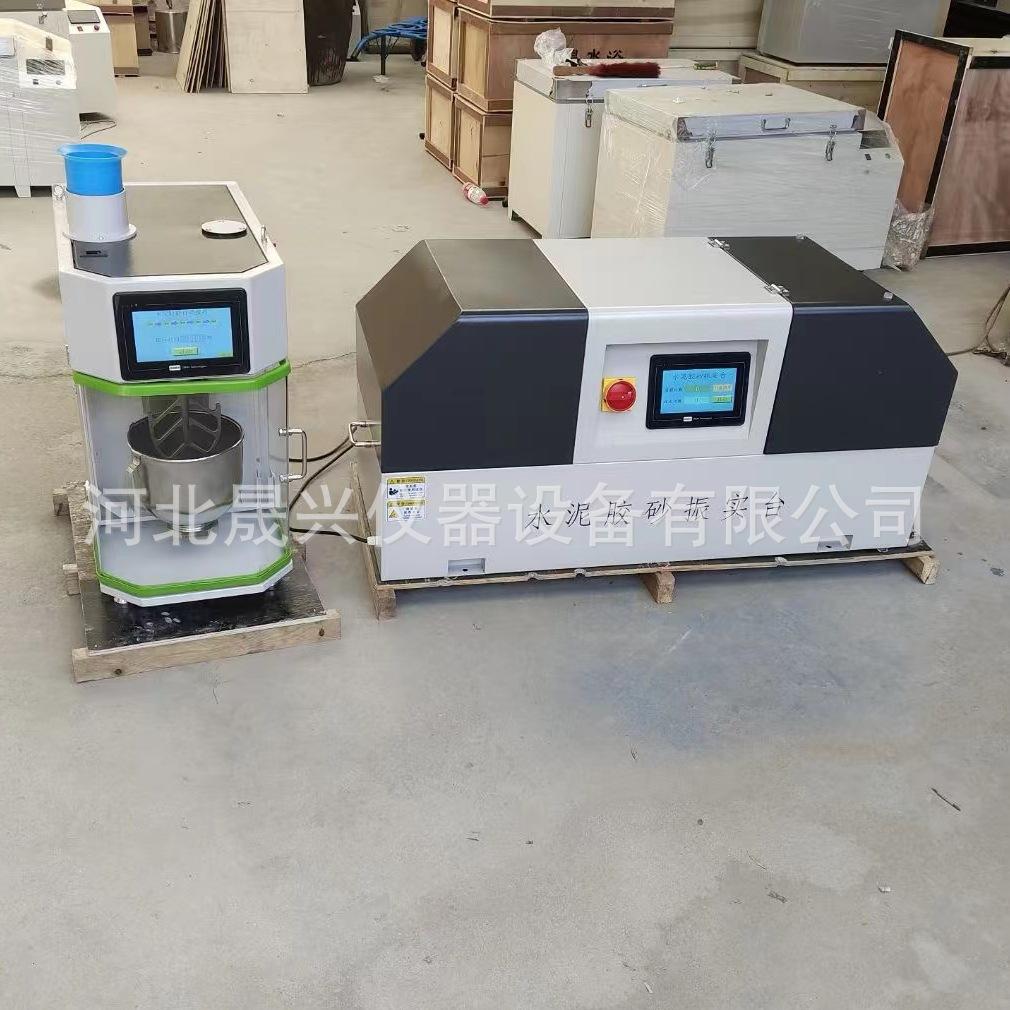

Mesa vibratória para argamassa de cimento ZS-20

Este equipamento é projetado e fabricado de acordo com a nova norma JC/T682 (nova norma em 2022) e "Método de teste para resistência de argamassa de cimento (método ISO)" GB/T 17671-2021

Características:

1. Toda a máquina é fechada e possui uma tampa protetora transparente, para que você possa observar as condições internas do teste.

2. Vários designs de absorção de choque em toda a máquina.

Visor LCD colorido de 3,5 polegadas, o sistema de medição e controle é integrado em toda a máquina, tornando a operação mais conveniente.

2. Dados técnicos

1. Peso total da parte vibratória: 20 kg ± 0,5 kg

2. Amplitude (distância de queda): 15 mm ± 0,3 mm

3. Frequência de vibração: 60 vezes/60 segundos ± 2 segundos

4. Modelo do motor: 90TDY4

5. Velocidade do motor: 60 rpm

6. Potência do motor: 70W, voltagem: AC220V

7. Distância do centro da mesa ao centro do eixo do braço: 800 ± 1 mm

8. Peso total dos dois braços: 2,25 kg ± 0,25 kg

9. Distância horizontal do centro da mesa ao eixo do rolo e do came: 100 mm ± 1 mm

10. A superfície de trabalho do batente é paralela à mesa e às duas hastes. O raio esférico da superfície de trabalho do chefe é: R = 75 mm ± 1 mm

11. Dimensões gerais: 1200*530*475mm

12. Peso: 72 kg

NLD-3 Testador de fluidez de argamassa de cimento

I. Visão geral:

O testador de fluidez de argamassa de cimento NLD-3 (também conhecido como mesa de salto) é usado para teste de fluidez da norma GB/T2419-2005 "Método para determinação de fluidez de argamassa de cimento" e é o instrumento usado nesta norma.
2. Principais parâmetros do testador de fluidez de argamassa de cimento:
1. Peso total da parte vibratória 4,35Kg±0,15Kg
2. A diferença de altura da parte de vibração é de 10 mm ± 0,2 mm
3. Frequência de vibração 1Hz
4. Tempos de vibração: 25 vezes
5. Diâmetro da mesa do disco ∮300±1 mm
6. Tamanho da embalagem: 440×410×450mm
7. Peso bruto/peso líquido 26kg
8. A dureza da superfície do came não é inferior a 55HRC
9. O comprimento da haste de compactação não deve ser inferior a 200
10. Diâmetro da haste de compactação ∮20
11.Material: aço fundido, superfície de trabalho cromada dura

3. Como usar o testador de fluidez de argamassa de cimento:
1. Conecte o plugue ao furo correspondente na parte de trás do balcão e conecte o balcão à fonte de alimentação. Se a mesa de salto não for usada dentro de 24 horas, ela pulará 25 vezes em um ciclo.
2. Materiais e quantidades a serem pesados para um teste: 300g de cimento, 750g de areia padrão, água: calculado de acordo com a proporção água-cimento predeterminada. A preparação da argamassa é realizada de acordo com as disposições relevantes do GB/G17671.
3. Carregue rapidamente a argamassa de cimento misturada no molde em duas camadas. A primeira camada é carregada até cerca de dois terços da altura do cone truncado. Use uma faca para arranhá-la 5 vezes em duas direções perpendiculares entre si e, em seguida, use uma haste de compactação para socá-la uniformemente 15 vezes da borda ao centro. Em seguida, carregue a segunda camada de argamassa, carregue-a até cerca de 20 mm acima do molde do cone truncado e use uma faca para arranhá-la 5 vezes em duas direções perpendiculares entre si e, em seguida, use uma haste de compactação para socá-la uniformemente 10 vezes da borda ao centro. A profundidade de compactação da primeira camada é compactada até a metade da altura da argamassa e a segunda camada é compactada até não mais do que a superfície da camada inferior compactada. A ordem de compactação da haste de compactação deve estar de acordo com as disposições do Artigo 6.3 do GB/T2419-2005 "Método para Determinação da Fluidez da Argamassa de Cimento".
4. Após socar, remova a manga do molde, incline a faca e limpe a argamassa que está mais alta do que o molde do cone truncado duas vezes em um ângulo quase horizontal do meio para a borda e limpe a argamassa que cai na mesa. Levante o molde do cone truncado verticalmente para cima e remova-o. Pressione imediatamente o botão "Start" do contador para completar um ciclo de 25 batidas.
5. Após a conclusão da batida, use um paquímetro vernier de 300 mm para medir o diâmetro de expansão da superfície inferior da argamassa de cimento em duas direções perpendiculares entre si, calcule o valor médio, pegue o inteiro e expresse-o em mm. O valor médio é o valor de fluidez da argamassa de cimento.
6. O teste deve ser concluído em até 6 minutos, desde o início da adição de água à argamassa até o final da medição do diâmetro.
