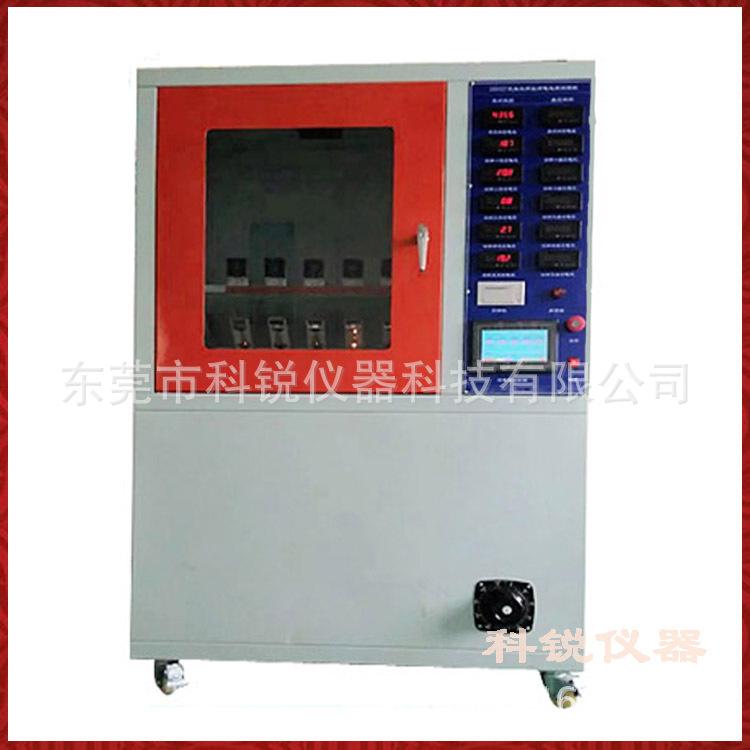

Os fabricantes de testadores de rastreamento de vazamento fornecem CREE-1609 cinco grupos de testador de rastreamento de vazamento de alta tensão de 6KV

1. Propósito

A máquina de teste de resistência ao trilhamento de alta tensão é adequada para testar a resistência ao trilhamento e à erosão de produtos elétricos e eletrônicos, eletrodomésticos e seus materiais. Ela simula os níveis de resistência ao trilhamento e à erosão de materiais de isolamento elétrico usados em condições ambientais severas, através da medição e avaliação da resistência ao trilhamento e à erosão sob frequência de potência (48Hz - 62Hz), usando poluentes líquidos e corpos de prova de plano inclinado. Esta máquina é projetada e fabricada estritamente de acordo com GB/T6553-2003 e IEC60587-1984.

2. Indicadores de desempenho

1、Eletrodo: 0,5mm de espessura Material: Aço inoxidável;

2. Distância entre os eletrodos superior e inferior: 50,0 mm ± 0,1;

3、Tensão de teste: 100V-6000V ajustável continuamente;

4. Regulador de tensão: Saída: 0~250V ajustável, capacidade 5KVA;

5. Transformador de teste: capacidade 5KVA, tensão máxima de saída AC6000V (ou DC6000V opcional);

6、Regulador de tensão de alta precisão: Saída AC220V Potência 6000W, Precisão ±1%;

7. Quando a corrente do loop for 60 mA, corte a saída de tensão;

8. Tempo de teste: 6 horas;

9. Precisão de queda: 0,5%;

10. Estabilidade de tensão: ±1%;

11. Determinação da cicatriz:

De acordo com o padrão GB/T6553-2003/4.1.2, aplique tensão ao espécime (2,5kV, 3,5kV e 4,5kV) e goteje o líquido contaminante a uma certa vazão. Se a corrente abaixo de 60mA continuar por 6H sem sobrecorrente, considera-se que passou;

12. Dispositivo de gotejamento de líquido:

Adotando bomba peristáltica de precisão Reflown, faixa de vazão 0,00185 ～20 ml/min, velocidade de trabalho 0,1～50 rpm, erro de precisão da vazão: ＜0,5%;

13. Tensão de saída: AC/DC (comutável)

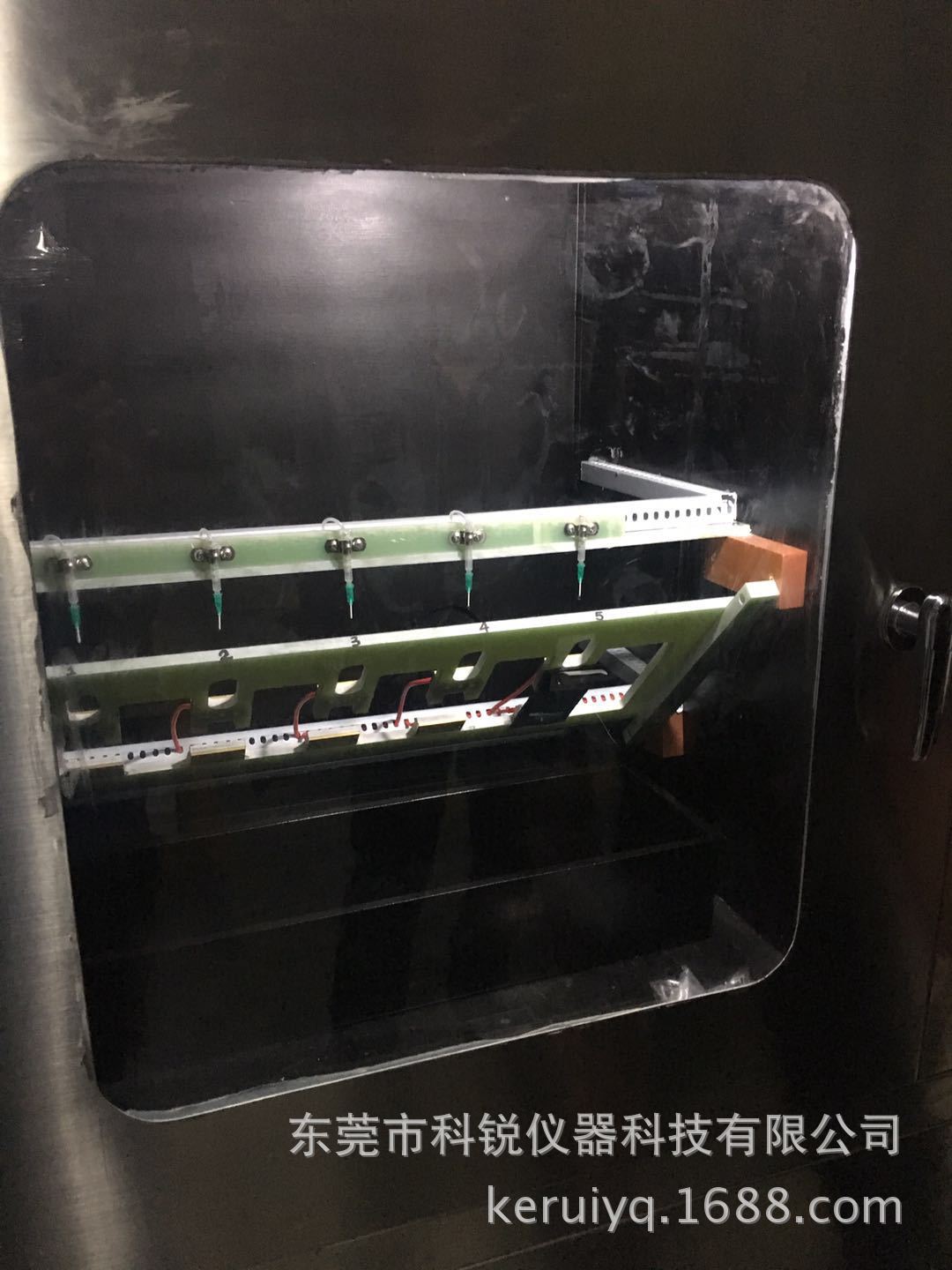

14. Número de grupos experimentais: cinco

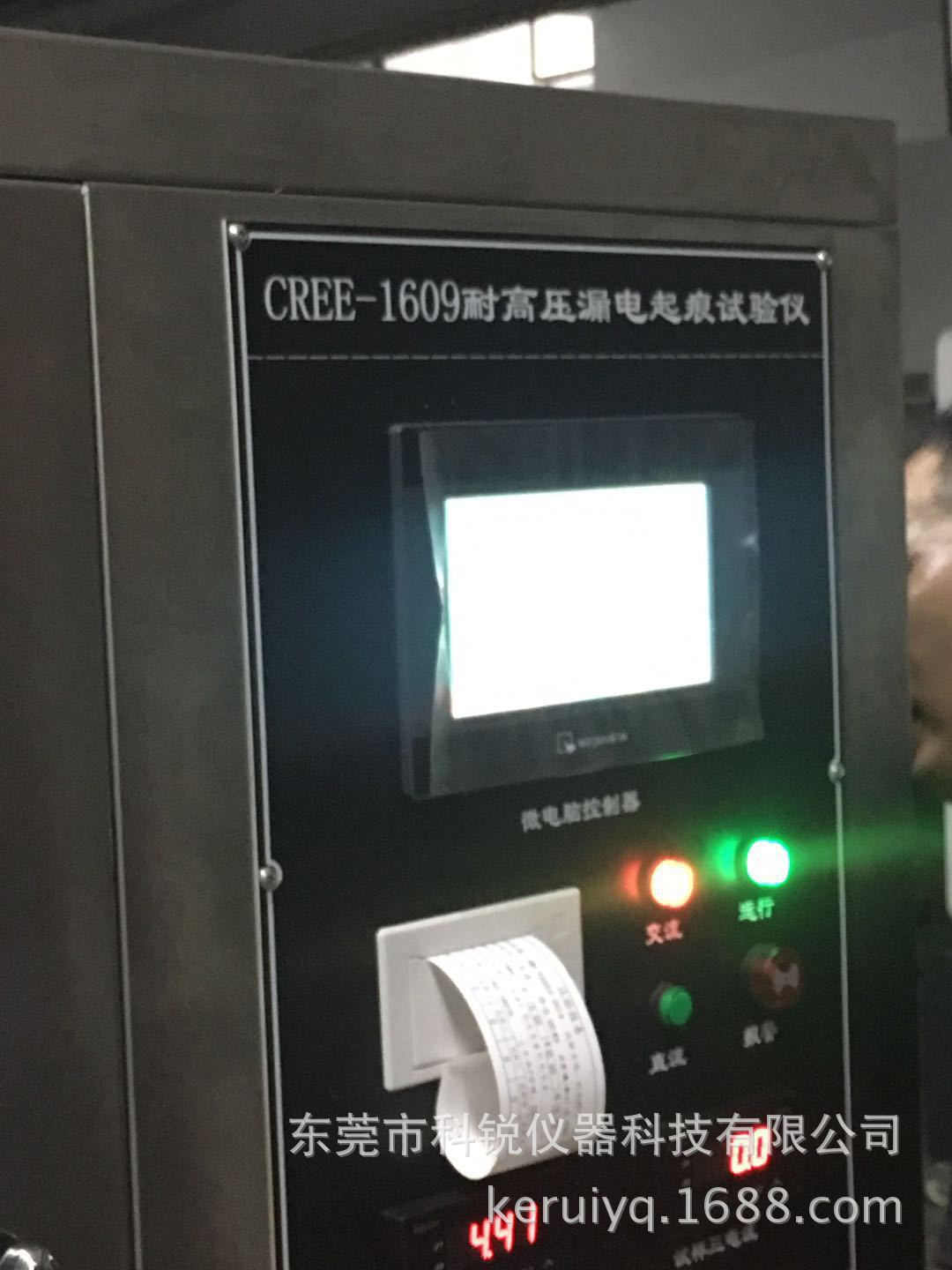

15. Dispositivo de controle: Siemens PLC + controle de tela sensível ao toque Taiwan Weilun, controle preciso, operação simples, design totalmente humanizado, geração automática de relatórios após o teste, impressora térmica de painel pode imprimir os resultados dos testes a tempo;

15. Volume do estúdio: 900C*650L*950A (mm); o volume é 0,56m3.

16. Chassi: Feito de aço inoxidável SUS304 (superfície escovada);

17. O tanque de líquido residual é feito de aço inoxidável 316 e equipado com um dispositivo de vedação.

18. Dimensões do instrumento: 1300L*700W*1800H (mm)

19. Peso: cerca de 200KG

Requisitos de instalação de equipamentos

1. Local de instalação

O solo é plano e bem ventilado. Não há vibração forte ao redor do equipamento. Não há campo eletromagnético forte ao redor do equipamento. Não há substâncias inflamáveis, explosivas, corrosivas e poeira ao redor do equipamento. Há espaço adequado para uso e manutenção ao redor do equipamento, conforme mostrado na figura abaixo.

1. Temperatura externa: 27℃±3℃ Umidade relativa: ≤85% Pressão atmosférica: 86kPa～106kPa

2. Deve haver espaço suficiente ao redor do equipamento para facilitar a manutenção, conforme mostrado na imagem à direita

A: não menos que 10cm B: não menos que 60cm C: não menos que 60cm

2. Condições de fornecimento de energia

1. Fonte de alimentação: AC220V dois fios + fio terra de proteção

Faixa de flutuação admissível de tensão: CA (220±10%) V

Faixa de flutuação de frequência permitida: (50±0,5) Hz

A resistência de aterramento do fio terra de proteção é inferior a 4Ω

Capacidade de potência: Potência máxima de cerca de (a ser fornecido separadamente, a solução ainda não está disponível)

É necessária a configuração de uma chave aérea ou de alimentação de capacidade correspondente ao equipamento no local de instalação, devendo esta chave ser utilizada de forma independente para este equipamento.

3. Requisitos de fornecimento de gás:

Pelo menos uma fonte de ar de 6kg ou mais.

4. Requisitos para o ambiente de armazenamento

1. Quando o equipamento não está funcionando, a temperatura ambiente deve ser mantida entre 5°C~+30°C
