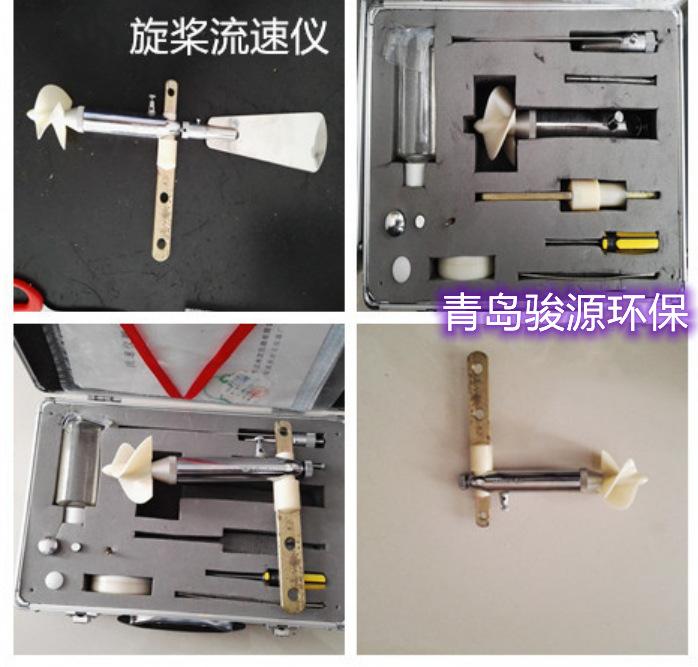

Medidor de vazão de hélice JYS10
Visão geral
O medidor de vazão de hélice JYS10 é usado para medir a velocidade média do fluxo em um ponto de medição predeterminado em água corrente.
O instrumento é caracterizado por tamanho pequeno, formato leve, estrutura compacta, fácil de transportar e usar. É adequado para rios pequenos, margens rasas de grandes rios durante a estação das águas, canais de irrigação e drenagem, pesquisas de conservação de água, experimentos de escoamento, etc. Também é amplamente utilizado em medição de vazão de tubulação para testar a eficiência de estações de bombeamento de pequeno e médio porte e experimentos de eficiência de máquinas hidráulicas, bem como monitoramento de esgoto e medição de vazão de infiltração em departamentos.
1. Aplicação
O medidor de corrente de hélice JYS10 é um instrumento de teste hidrológico, adequado para medir a velocidade média do fluxo de água em um ponto de medição predeterminado em uma seção de passagem de água em rios, canais, oleodutos, bueiros, etc., em geral, para determinar a vazão da seção.
2. Principais instruções técnicas
1. Faixa de medição de velocidade: V = 0,10 ~ 4,0 m/s;
2. Profundidade de trabalho da água: A profundidade real da água usando a haste de medição não deve ser maior que 1,2 m;
Ao usar uma vara suspensa fixada em um peixe-guia, a profundidade da água geralmente não é maior que 24 m;
3. Qualidade da água de trabalho: água doce (contendo minerais moderados) ou água barrenta contendo sedimentos;
4. Horário de trabalho contínuo: ≤10h;
5. Velocidade inicial do instrumento: V0≤0,08m/s;
6. Erro quadrático médio da fórmula de verificação: m≤1,5%;
7. Número de revoluções da hélice entre cada dois sinais: 20 revoluções.
, princípio de funcionamento e método de cálculo
O princípio de funcionamento do medidor de vazão de hélice JYS10 é: quando o fluxo de água atua na hélice do elemento sensor do instrumento, a hélice gerará um movimento rotacional, e há uma certa relação funcional entre sua taxa de rotação "n" e a velocidade de fluxo "V", V = f (n), que é determinada pelo teste do tanque de água. O experimento mostra que quando a velocidade de fluxo está acima de 0,1 m/s, a fórmula de teste do medidor de vazão de hélice LS10 é uma relação linear.
Cada resultado de verificação do instrumento é acompanhado pela seguinte fórmula de verificação:
V = bn + a (correspondente ao padrão original V = Kn + C)
Na fórmula:
V - velocidade (m/s);
n – taxa de rotação da hélice, que é igual à razão entre o número total de rotações da hélice N (N = 20 vezes o número de sinais) e a duração da medição de velocidade correspondente T, ou seja, n = N/T (1/s);
b - passo hidráulico (m) (correspondente a K na norma original);
a - Constante do instrumento (m/s) (correspondente ao C do padrão original).
O valor b e o valor a estão relacionados ao passo da hélice e à resistência ao atrito do sistema de suporte. Portanto, as partes desta parte devem ser usadas e mantidas com cuidado, caso contrário, afetará a precisão do teste do medidor de vazão.
A duração da medição de velocidade T pode ser selecionada de dois tipos de acordo com as regulamentações: segundos e 50 segundos. Geralmente, 100 segundos são selecionados.
