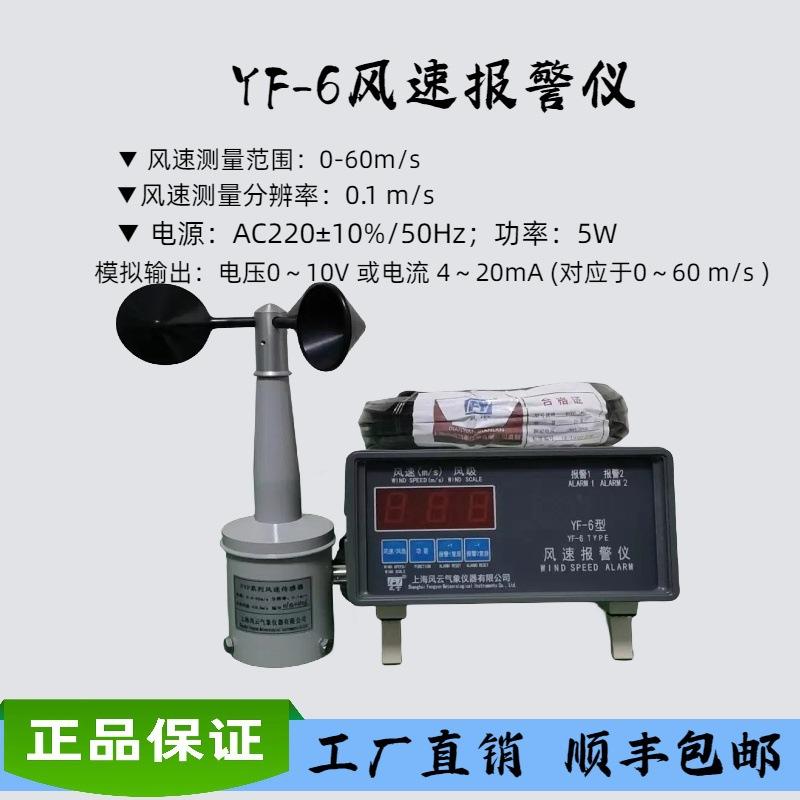

Anemômetro digital YF6, princípio básico do alarme de velocidade do ventoO instrumento usa um sensor de velocidade do vento de estrutura giratória de três copos. Um disco de blindagem é instalado no eixo giratório da estrutura giratória. O interruptor fotoelétrico e o disco de blindagem são usados para converter a velocidade da estrutura giratória em um sinal de frequência de pulso e enviá-lo ao host do alarme. O host molda o pulso enviado pelo sensor de velocidade do vento e o envia para a contagem do microcomputador de chip único./Porta de entrada do temporizador, o host mede a frequência do sinal de velocidade do vento a cada 1 segundo e, em seguida, executa um processamento médio móvel de 3 segundos na frequência por segundo para calcular a velocidade média do vento de 3 segundos. A velocidade média móvel do vento medida é comparada com o valor do pré-alarme da velocidade do vento e o valor do alarme a cada segundo. Se o valor medido for maior que o valor de pré-alarme ou valor de alarme, o microcontrolador iniciará correspondentemente o relé de pré-alarme e o relé de alarme, e um conjunto de seus contatos de comutação pode ser usado para controlar equipamentos externos e também fornecer alarme sonoro e visual sinais.
dois, Usos básicos:O alarme de velocidade do vento FYF6 possui uma estrutura simples e alto grau de automação. Ele pode monitorar continuamente a velocidade instantânea do vento. É adequado para monitoramento e alarme em tempo real da velocidade do vento em aeroportos, portos, guindastes de torre, prevenção de incêndio e outros departamentos que estão muito preocupados com a velocidade do vento.

três、Especificações principais:

1. Faixa de medição da velocidade do vento: 0~60 m/s

2. Resolução de medição da velocidade do vento: 0,1 m/s

3. Precisão da medição da velocidade do vento: ± (0,8 + 0,03 V) m/s (V é a velocidade do vento indicada)

4. O sensor de velocidade do vento inicia a velocidade do vento: ≤0,6 m/s

5. Saída analógica: tensão 0 ~ 10 V ou corrente 4 ~ 20 mA (correspondente a 0 ~ 60 m/s)

6. Nível de alarme: dois níveis: pré-alarme e alarme

7. Faixa de configuração do alarme: 0~60 m/s

8. Resolução de configuração do valor do alarme: 1 m/s

9. Armazenamento do valor do alarme: Salvo na EEPROM, pode ser salvo após desligar.

10. Temperatura do ambiente de trabalho: parte do sensor de velocidade do vento: -40°C~+45°C; parte do host do alarme: -10°C~+45°C

11. Umidade do ambiente de trabalho: peça do sensor de velocidade do vento: ≤100% RH (sem condensação); parte do host de alarme: ≤85% RH

12. Fonte de alimentação e alimentação: Tensão de alimentação: AC220±10%/50Hz; Potência: 5W

13. Dimensões do instrumento: Sensor: Ф185mm×250mm; Anfitrião: 230 mm × 200 mm × 120 mm

14. Peso do instrumento: sensor: 0,8kg; hospedeiro: 1,8kg
