Configuração detalhada do medidor de vazão JY1206B, modelo do equipamento, descrição dos principais parâmetros técnicos:

Modelo do dispositivo	JY1206B
Configuração detalhada	1. 1 máquina host 2. 3 interruptores reed 3. 1 cópia das instruções de uso
Técnica principal parâmetro	Diâmetro de rotação da hélice	Φ60 mm
	passo hidráulico da hélice	A=120mm
	Velocidade inicial do instrumento	Vο≤0,05m/s
	Faixa de velocidade	0,05―7m/s
	Profundidade de trabalho	Precisão de calibração ≤40m
	Fórmula de teste erro quadrático médio	m≤±1,0%V<0,2m/s erro relativoσ≤±5%
	Frequência do sinal	Dois sinais por revolução
	Use água em temperatura ambiente	0―45℃
	Horário de trabalho contínuo	24h

Introdução:

JY1206BO tipo de medidor de vazão de vórtice é usado para medir a velocidade média do fluxo do ponto de medição predeterminado na água corrente. O instrumento é leve em forma, compacto em estrutura, fácil de transportar e é adequado para rios, oleodutos, canais de drenagem e irrigação, pesquisas de conservação de água, experimentos de escoamento e estações de bombeamento. Também é amplamente usado na medição de vazão de tubulação para testar a eficiência de estações de bombeamento de pequeno e médio porte e testes de eficiência de máquinas de conservação de água, bem como monitoramento de esgoto e medição de vazão de infiltração em departamentos.

Este instrumento é amplamente utilizado para medição de vazão em pequenos canais para irrigação de terras agrícolas. Devido ao excelente desempenho de vedação dinâmica do eixo do instrumento, o instrumento ainda pode funcionar normalmente mesmo quando o teor de areia da água na área de irrigação usando a água do Rio Amarelo atinge 20 kg/m3.

Especificações principais:

(1) Diâmetro de rotação da hélice: Φ60mm

(2) Passo hidráulico da hélice: H = 120 mm

(3) Velocidade de partida do instrumento: Vο≤0,05m/s

(4) Faixa de medição de velocidade: 0,05-7m/s

(5) Profundidade de trabalho da água: precisão de calibração ≤40m

(6) Fórmula de verificação erro quadrático médio m≤±1,0%

V<0,2m/s erro relativoσ≤±5%

(7) Frequência do sinal: Dois sinais por revolução

(8) Temperatura ambiente da água: 0-45°C

(9) Horário de trabalho contínuo: 24h

Método de instalação do instrumento:

A medição de vazão em canal aberto utiliza uma haste de medição CG16-1 com diâmetro de ф16mm e comprimento de 1,6m (que pode ser desmontada em quatro seções);

A medição da vazão da tubulação utiliza uma haste de medição com suporte interno.

JY1206BTeste hidrológico, estrutura e princípio de funcionamento do medidor de corrente rotativo para pesquisa de conservação de água

O medidor de vazão rotativo consiste em uma parte giratória, uma parte giratória, um suporte, uma parte traseira (parafuso de haste fixa) e uma parte do interruptor reed.

A rotação é usada para detectar passivamente o fluxo de água, em torno do eixo de suporte horizontal sob a força motriz do fluxo de água.

A parte rotativa é composta pela carcaça e seu sistema de rotor interno, a parte de suporte da luva móvel e a tampa de pressão, etc. Ela é usada para gerar uma certa velocidade angular sob o impulso da hélice e estimular o interruptor reed para gerar um sinal liga-desliga.

O suporte é usado para instalar e fixar o medidor de vazão durante a operação.

O componente da asa traseira (acessório opcional do produto) é usado para orientar o medidor de vazão quando ele está funcionando.

O componente do interruptor reed é usado para receber excitação magnética do sistema do rotor e fornecer um sinal do medidor de vazão para o exterior.

Quando o medidor de vazão está funcionando, o impulsor é acionado pelo fluxo de água para girar, fazendo com que a parte do rotor do componente giratório gire sincronizadamente. O ímã instalado no rotor excita o interruptor reed para gerar um sinal liga-desliga.

JY1206BPrecauções para uso do medidor de corrente rotativo em testes hidrológicos e pesquisas de conservação de água:

Um teste simples deve ser realizado antes que o medidor de vazão seja colocado na água para uso:

1. Sopre ar gentil e uniformemente na hélice voltada para a superfície da água. A hélice deve girar facilmente sem qualquer emperramento.

2. Gire a hélice rapidamente com a mão e não deve haver nenhuma parada brusca.

Antes de entrar na água, a fiação de sinal exposta deve ser enrolada firmemente com fita isolante ou fita adesiva para evitar afetar a confiabilidade do sinal.

Antes de entrar na água, verifique se todas as partes da instalação do medidor de vazão estão estáveis.

Quando o medidor de corrente é retirado da água, a hélice pode ficar solta, portanto, a hélice voltada para a água não deve se desviar da direção do fluxo (especialmente quando a vazão for alta).

JY1206BO medidor de vazão de velocidade portátil (chamado de medidor de velocidade portátil) é especialmente desenvolvido para medição de velocidade e vazão em canais abertos no campo por estações hidrológicas, fábricas e minas, estações de monitoramento, irrigação e drenagem de terras agrícolas, pesquisas hidrogeológicas e outros departamentos.

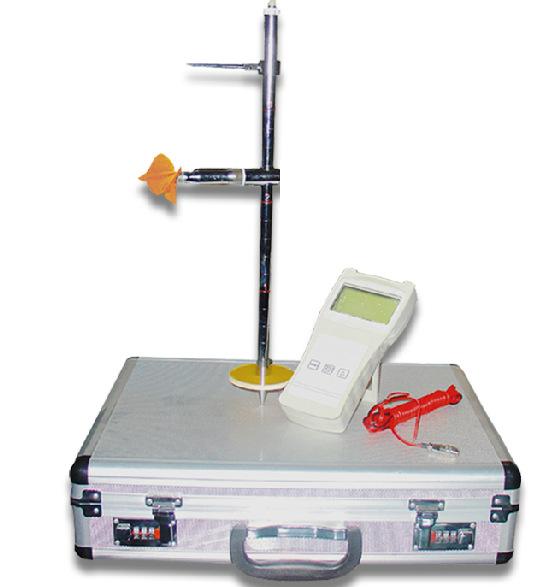

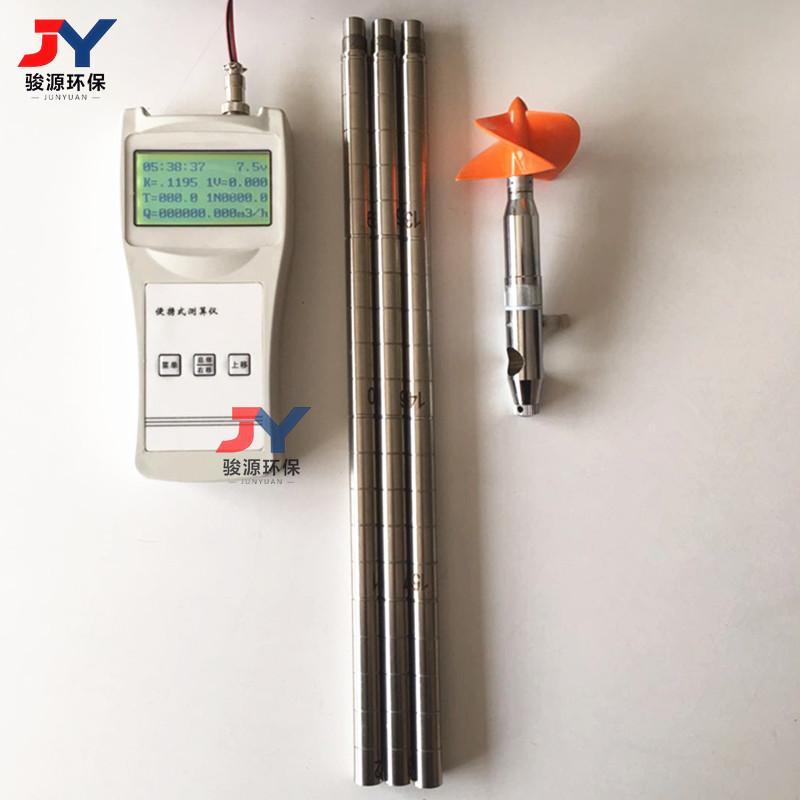

O medidor de vazão portátil é composto principalmente de sensor de vazão de hélice JY-1206B (ou outros tipos de medidor de vazão de hélice de copo), calculadora de vazão e haste de medição de 0,4 m×4Ф16. Todo o conjunto de instrumentos é colocado em uma caixa de senha de liga de alumínio. Quando em uso, monte-os em um, conforme mostrado na Figura 1, conecte a linha de sinal, e a vazão em cada canal aberto pode ser medida e a vazão pode ser exibida automaticamente.

O instrumento tem uma estrutura simples, é leve e conveniente, consome pouca energia, tem funções completas, é altamente automatizado, estável e confiável, está em conformidade com os padrões de medição de fluxo de canal aberto e é equipado com uma hélice de alta temperatura de 60 graus. É um novo tipo de instrumento portátil de medição de velocidade de fluxo na China.

1. Requisitos técnicos do instrumento：

KN

Fórmula de medição de velocidade: V = ——————— + C (m/s) (calculado automaticamente)

E

Número do instrumento: __________________________, K____________________, C____________________

Faixa de medição de velocidade: 0,06-7,00 m/s (até 8,00 m/s)

Erro de medição de vazão: ≤1,5%

Exibição: 4×16 bitsLCD

Método de medição: medição do posicionamento da haste de medição (a medição do posicionamento do cabo pendurado também é possível)

Faixa de temperatura: -20℃ - 60℃

Fonte de alimentação: DC8.4V (bateria recarregável), pode funcionar continuamente por mais de 40 horas após ser totalmente carregada.

2. Princípio de medição:

De acordo com o princípio do método de velocidade-área de medição de fluxo em canal aberto, a vazão pode ser obtida medindo a velocidade do fluxo Q = V·S (S é a área da seção transversal)

1. 1. Medição da vazão:

Ao medir a velocidade do fluxo, o medidor de vazão do rotor da hélice é acionado por energia hidráulica para girar e o dispositivo de sinal integrado gera um sinal de rotação. A velocidade do fluxo é calculada pela seguinte fórmula:

KN

V＝———————— ＋ C（m/s）

E

Onde: V: velocidade média do fluxo durante o período de medição do fluxo (m/s)

K: passo hidráulico das pás da hélice

C: Constante do medidor de vazão

T: duração da medição de vazão (em segundos)

N: Número de sinais no período T

Quando o instrumento está em uso, K e C são ambos constantes. Ao medir o fluxo, a taxa de fluxo pode ser calculada simplesmente medindo T e N.

2. Cálculo de vazão:

A medição de vazão é baseada no método de área de velocidade de medição de vazão em canal aberto. A velocidade é primeiro medida e depois multiplicada pela área da seção transversal para obter a vazão.

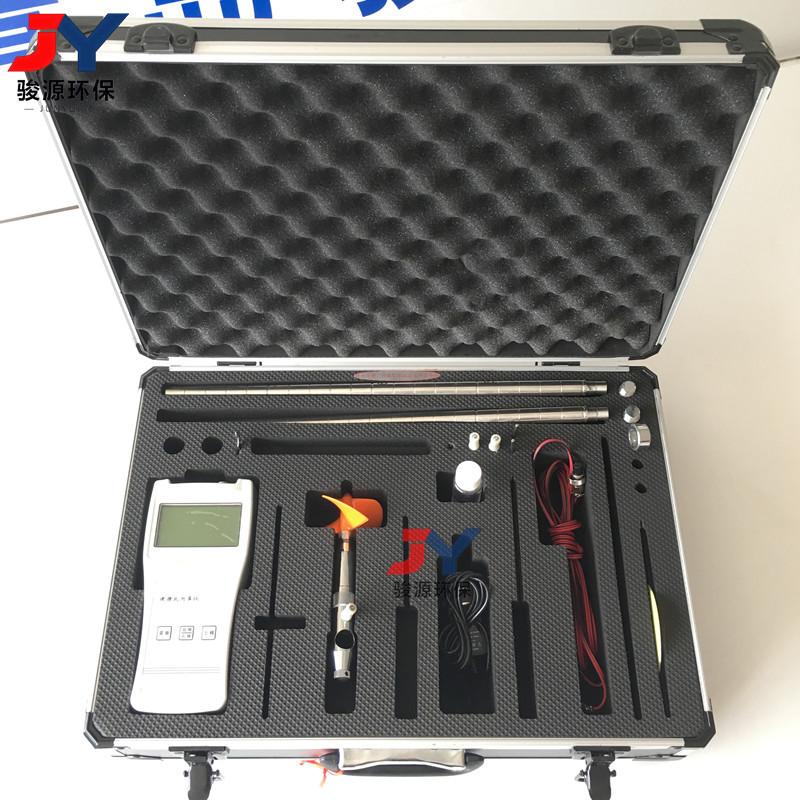

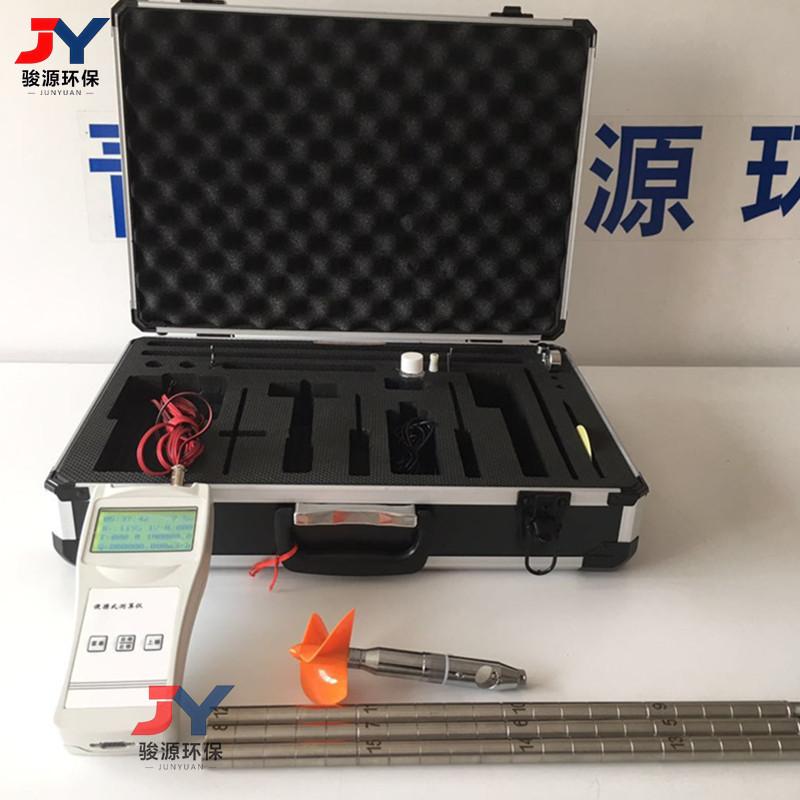

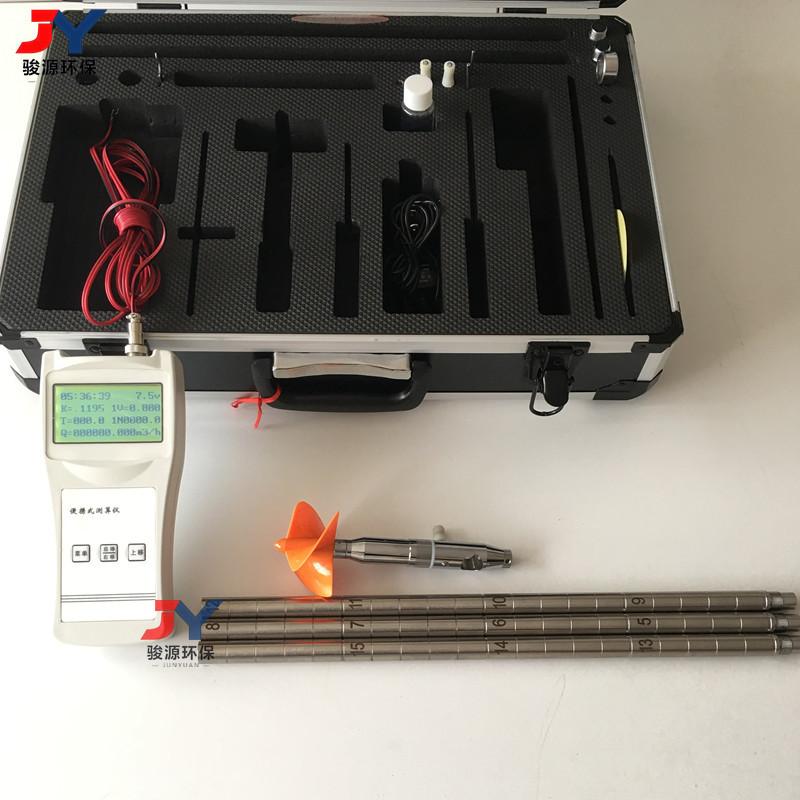

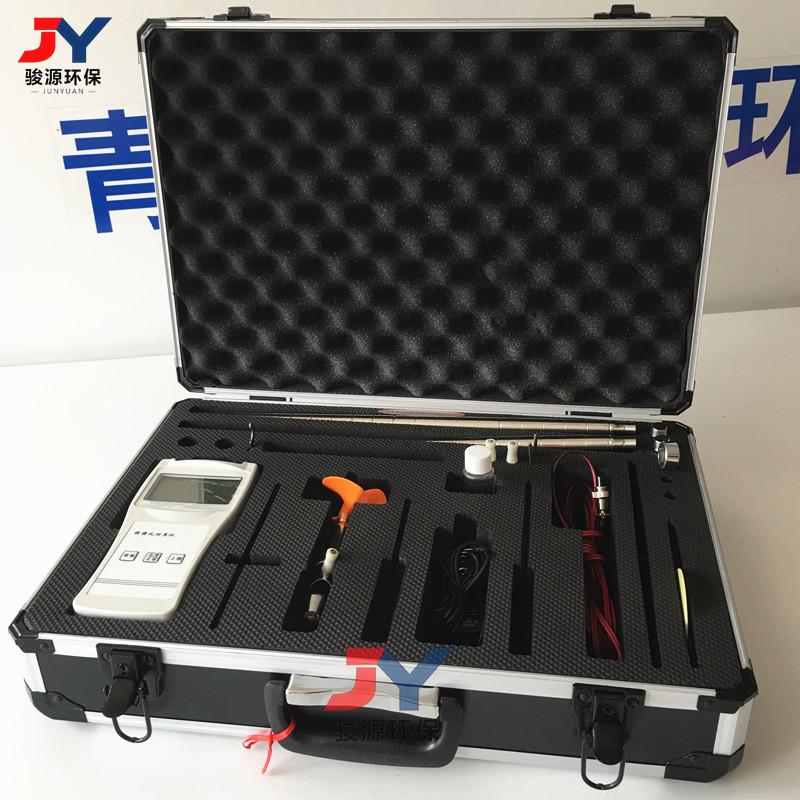

Conjunto completo de equipamentos:

JY1206BUma calculadora de velocidade

16 hastes de medição (4-400) um par

JY1206BUma hélice

Conexão de sinal um par

*Cabo de comunicação (esta máquina não possui comunicação) 1

*Asa traseira (opcional) uma

Uma placa de puxar

Um carregador

apêndice:

JY1206BUm manual para a calculadora de vazão portátil
