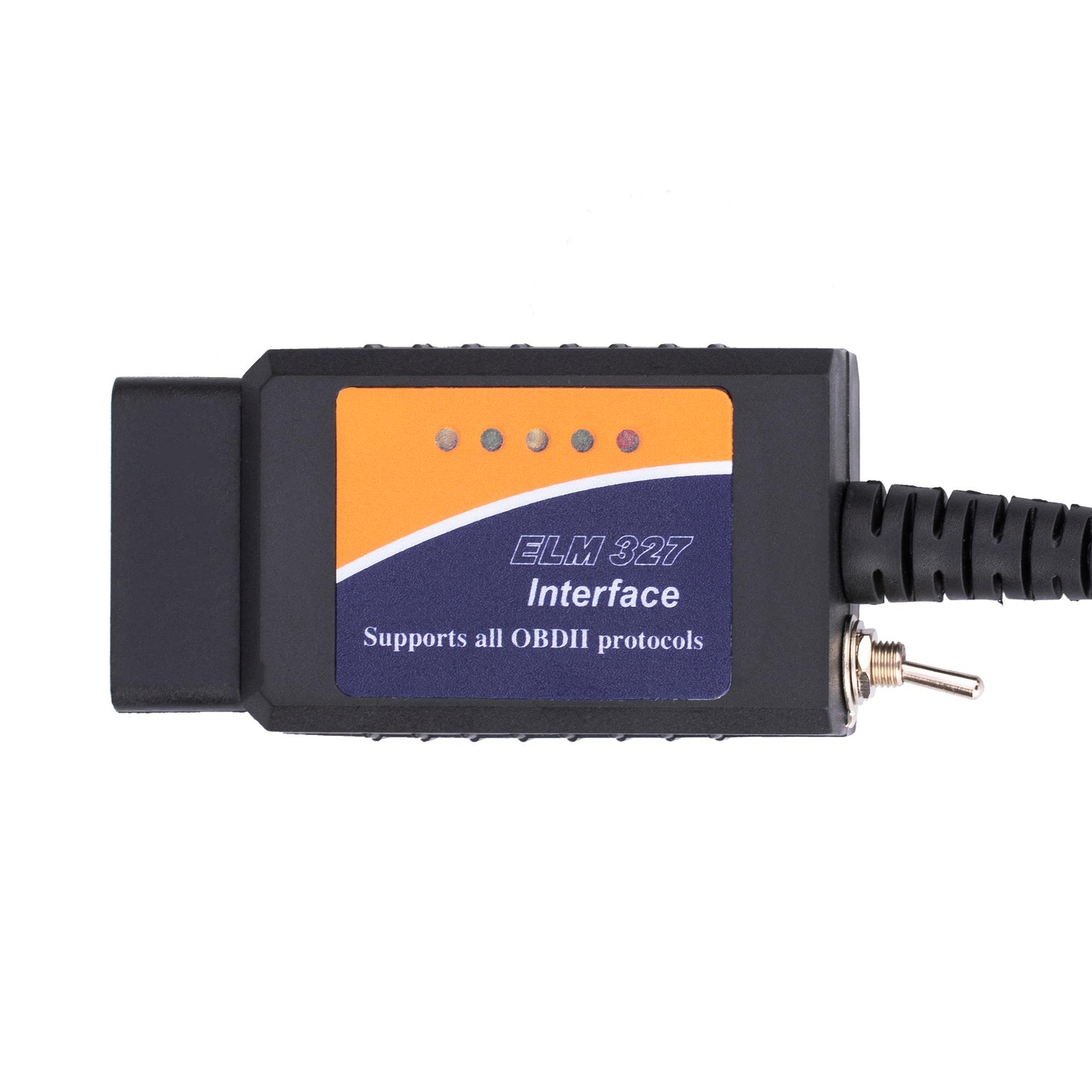

Interruptor USB FORScan HS/MS ELM327 com escova de interruptor oculta 25K80 versão estável de controle mestre

Por que escolher o ELM327 USB para ForScan:



Observe que muitos modelos Ford e Mazda (aproximadamente desde 2003-2004) são equipados com barramento MS CAN, além do barramento HS CAN padrão. Ao contrário do barramento HS CAN, o barramento MS CAN não é suportado pelo ELM327 USB original, pois o MS CAN é uma solução específica do fabricante e está localizado em pinos não OBD2. Este ELM 327 V1.5 USB foi modificado para permitir a implementação do barramento MS CAN.



Este ELM327 USB suporta HS CAN de estoque, porque para a Ford o HS CAN corresponde completamente aos padrões OBD 2. O HS CAN ocupa os pinos 6 e 14. O barramento MS CAN ocupa os pinos 3 e 11.



Vantagens do ELM327 USB:

1. Além da funcionalidade adicional para a série Ford, este dispositivo funciona como um leitor de código OBD2/EOBD normal na maioria dos veículos suportados.



2. A versão do firmware é V1.5, com o melhor chip PIC18F25K80



3. Adicione funcionalidades para carros Ford. Suporte até mesmo a funções ocultas para o Ford Focus Mondeo Kuga.

(Lista de carros com suporte a funções ocultas: 2006-2016 clássico para Focus, 2012-2015 novo para Focus, 2013-2015 Kuga).

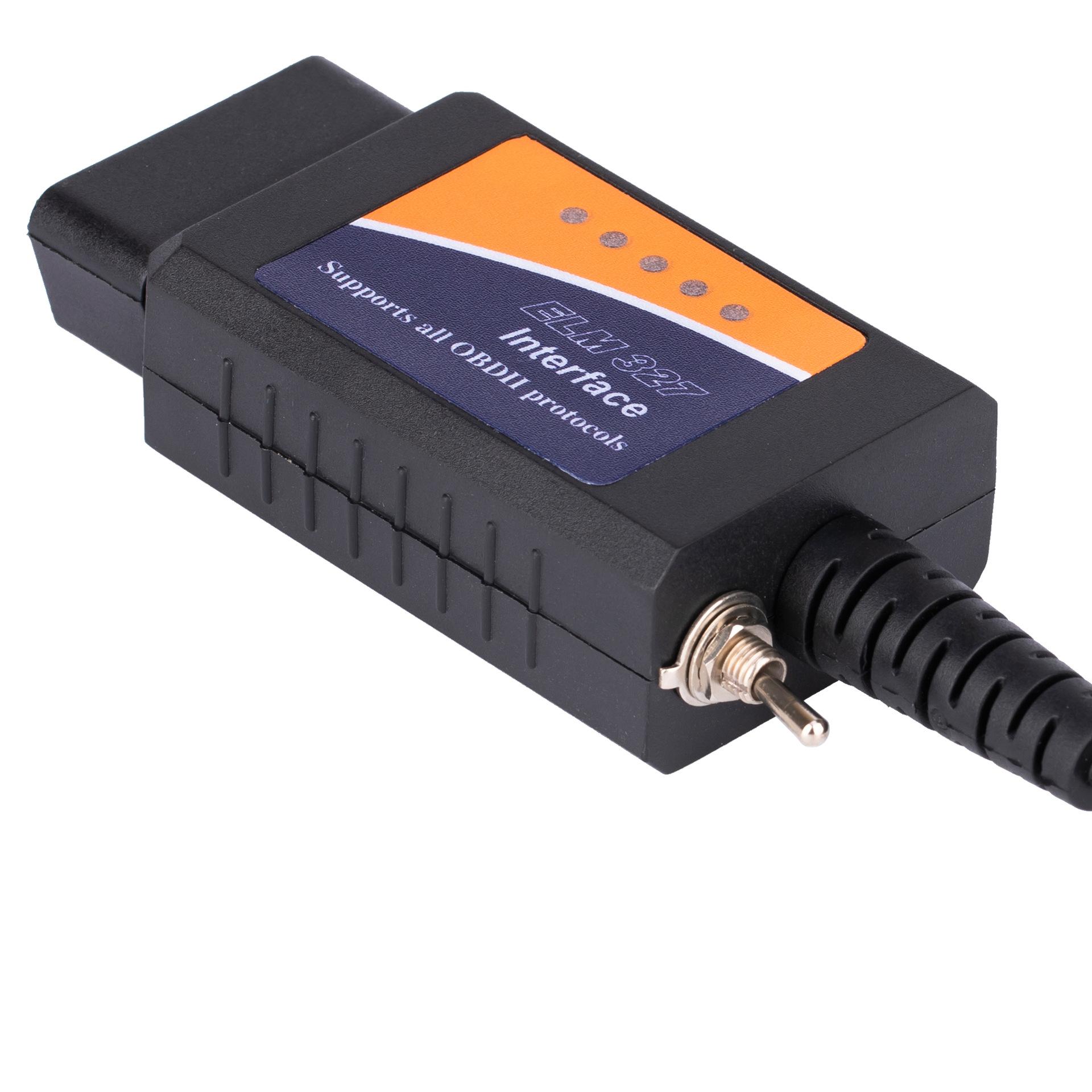

4. Design especial com interruptor: conecte diferentes barramentos CAN, como barramento MS CAN e barramento HS CAN



5. A maioria dos módulos modernos da Ford são acessíveis somente por meio deste protocolo.



6. Softwares poderosos compatíveis: FORScan, Elmconfig, FF2 e FoCCCus.



7. Drivers e instruções incluídos, fácil de instalar (confira o vídeo primeiro se tiver algum problema).

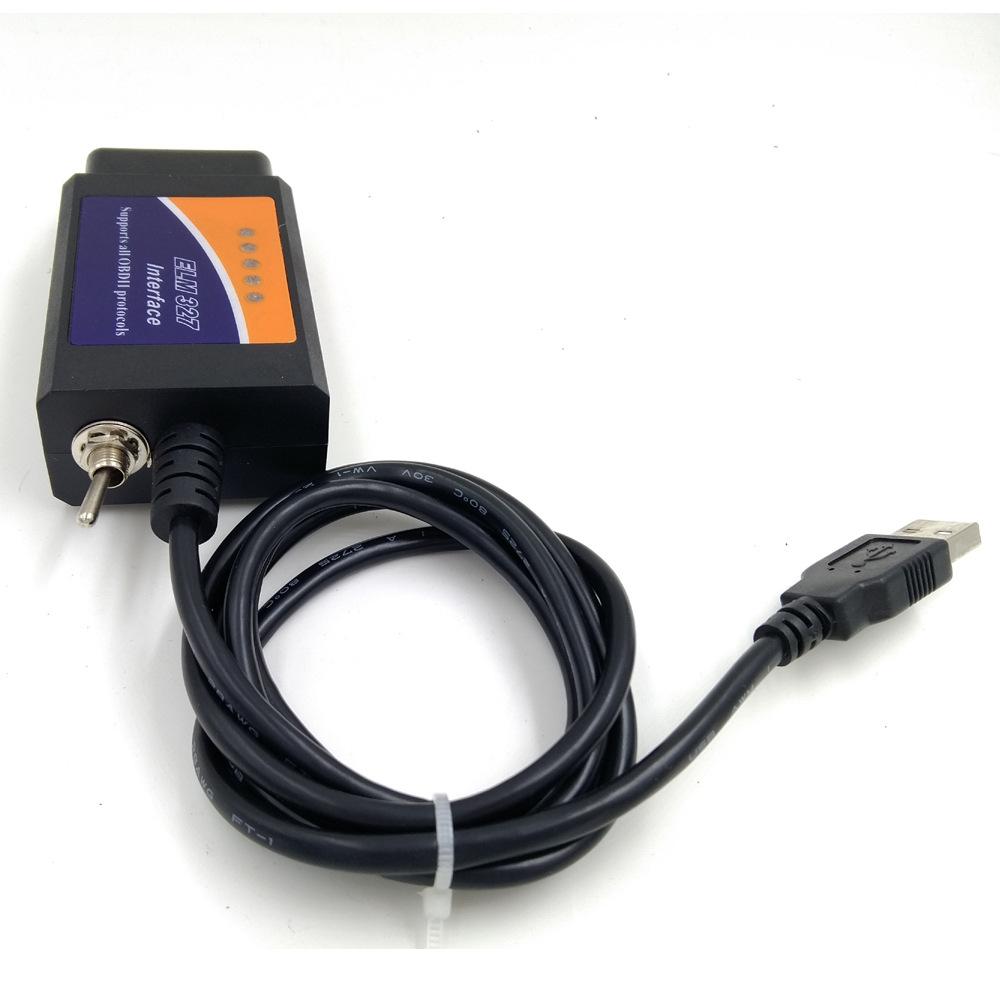

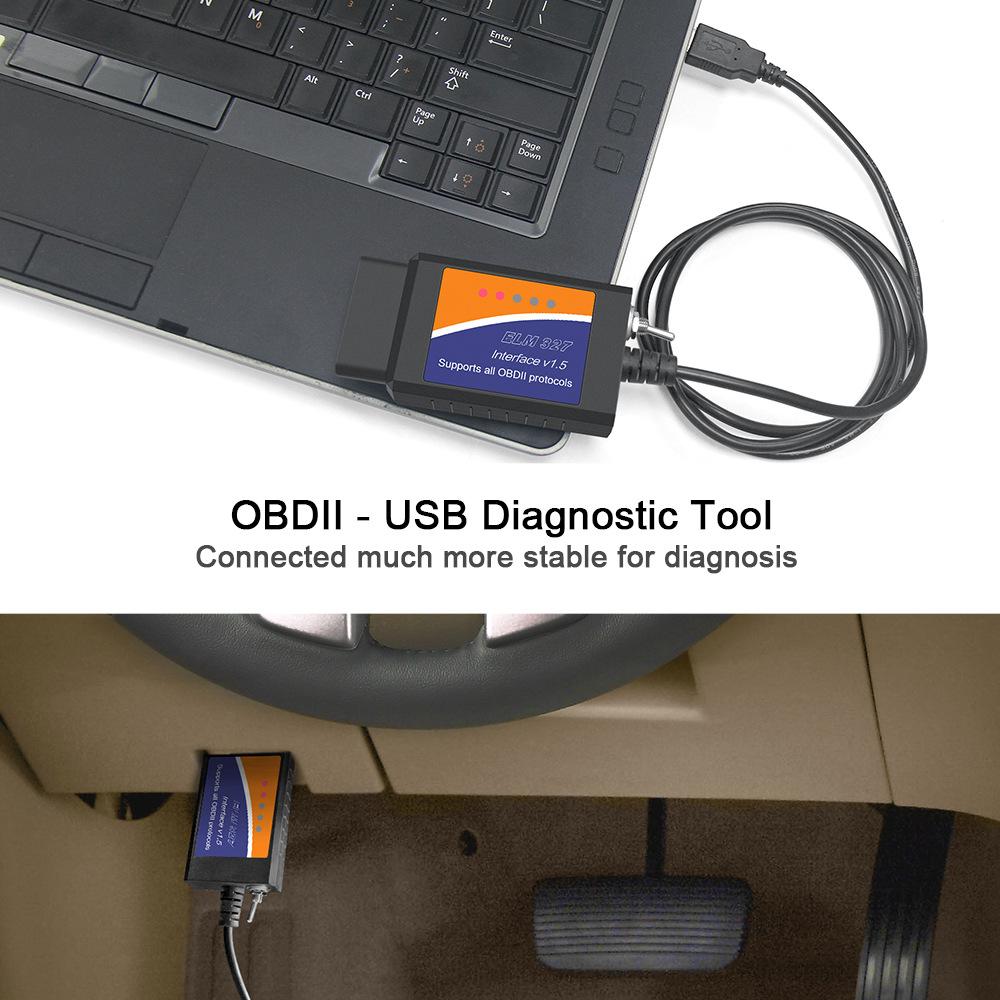

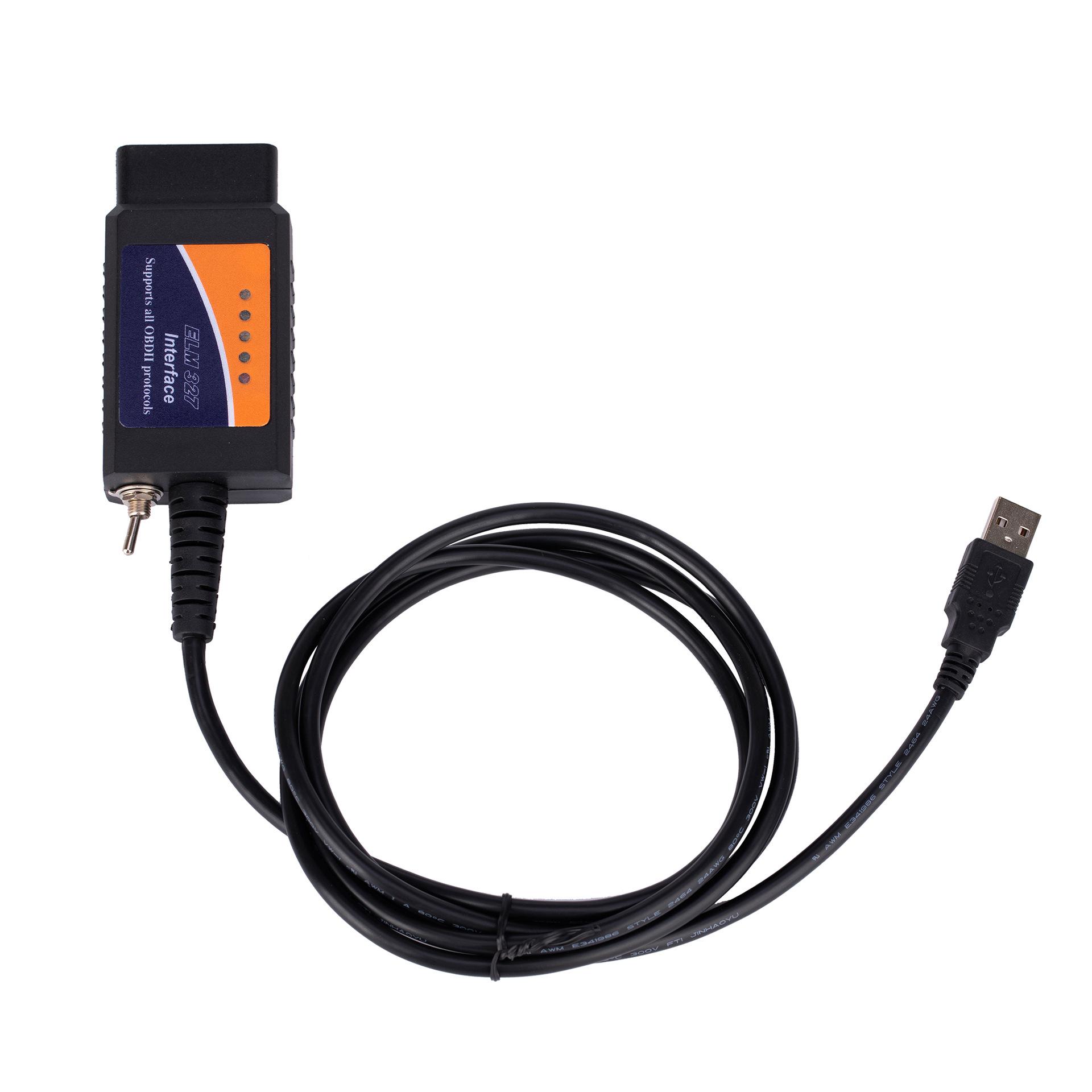

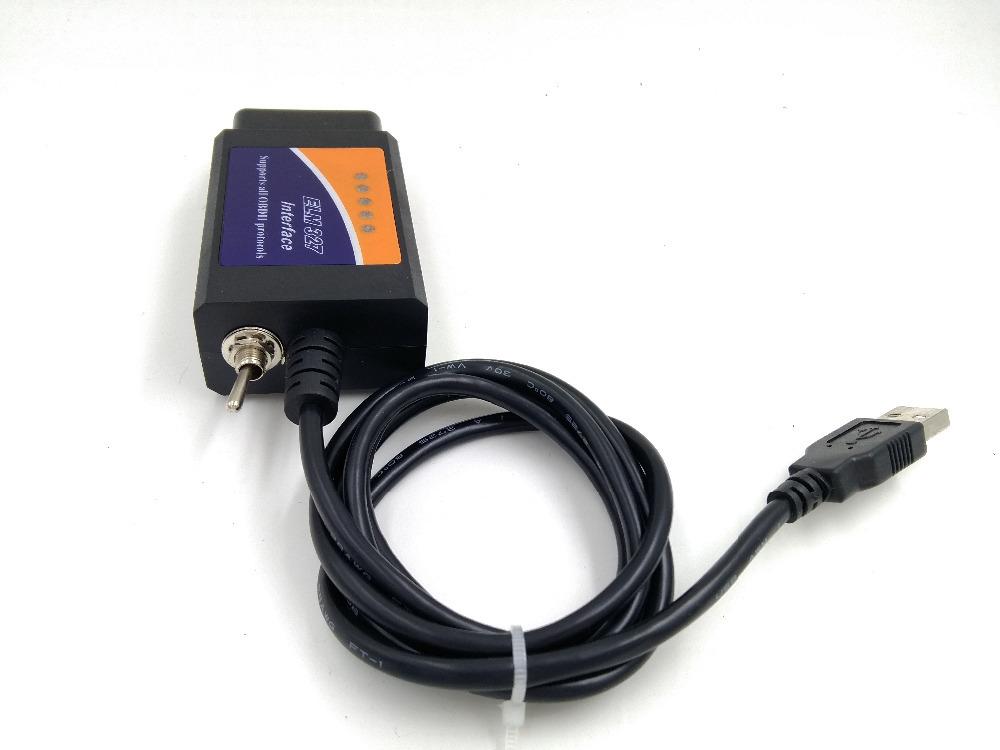

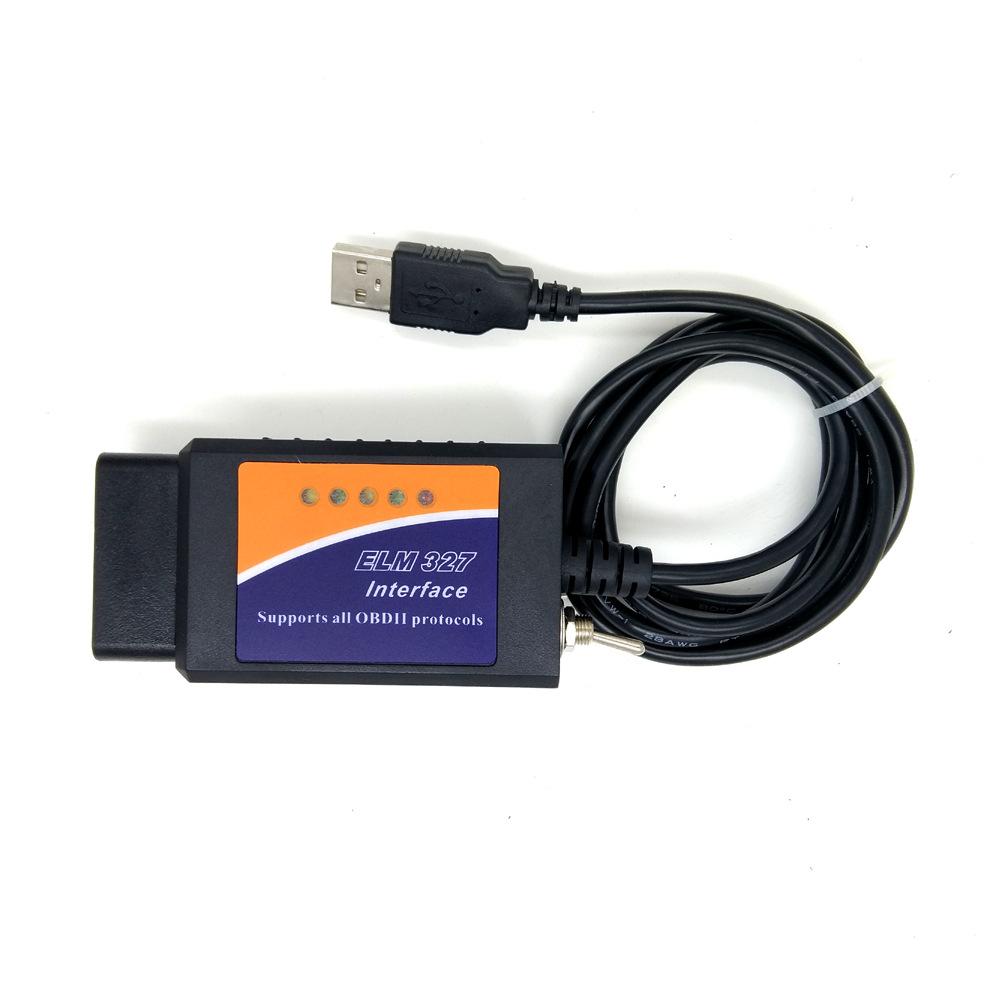

8. O ELM 327 V1.5 e o laptop são conectados via cabo USB. A conexão USB torna o seu processo de teste mais estável. Não precisa se preocupar com danos ao veículo devido à interrupção da programação.



Suporte de software FORScan:



O FORScan pode detectar módulos que não são visíveis para scanners comuns, pode mostrar códigos de problemas que nunca são exibidos por scanners OBD-2, pode mostrar PIDs que não são suportados por nenhum scanner OBD-ii, executar testes específicos e procedimentos de serviço. Em outras palavras, o FORScan pode fazer coisas que o elm 327 V1.5 comum não pode fazer.





Principais características do FORScan:









●Detectar configuração de rede de bordo do veículo



●Ler e redefinir DTC de todos os módulos (veja a lista de módulos suportados na loja oficial forscan)



●Leitura de dados dos sensores dos módulos



●Executar procedimentos de diagnóstico de teste



●Executar procedimentos de serviço



Suporte USB FORScan Windows XP / WIN 7.



●Observação: somente a arquitetura x86 é suportada pelo Windows. A arquitetura ARM não é suportada!



Idiomas suportados pelo FORScan:



●Ao iniciar a função HS, ela suporta 12 idiomas:

Inglês, tcheco, dinamarquês, alemão, francês, espanhol, húngaro, italiano, polonês, turco, sérvio, croata

●Ao iniciar a função MS CAN, ela suporta os idiomas: inglês e russo.





O ELM327 modificado pode converter barramentos HS-CAN e MS-CAN. Ele suporta todos os modelos Focus clássicos de 2006 a 2016, os novos Focus 12 a 15 e os Kuga 13 a 15 para abrir funções ocultas.







A. Suporta os seguintes novos modelos Focus produzidos em 2012, 2013 e 2014: Novo Focus 1.6 AT&MT Comfort Edition; Novo Focus 1.6 AT&MT Fashion Edition; Novo Focus 1.6 AT&MT Premium Edition; Novo Focus 2.0 AT&MT Sports Edition Flagship Edition; Novo Focus ST.



B. Suporta todas as séries do Ford Kuga (incluindo versões de tração dianteira e tração nas quatro rodas dos modelos Comfort, Fashion, Elite, Sports e Premium)!







As funções que podem ser instaladas em cada versão do Fox são as seguintes:



Novo Focus 2012 1.6 AT&MT Edição Comfort



Pode ser ativado: travamento automático, lembrete de excesso de velocidade, controle de cruzeiro, modo de lâmpada xenônio



Se você quiser ativar o monitoramento da pressão dos pneus da Comfort Edition, será necessário substituir o conjunto do instrumento e do botão de controle multifuncional pelo da Fashion Edition ou superior.



==================================



Novo Focus 1.6 AT&MT Fashion Edition 2012



Pode ser ativado: travamento automático, lembrete de excesso de velocidade, monitoramento da pressão dos pneus, controle de cruzeiro, teto solar de um toque, modo de lâmpada de xenônio, faróis automáticos, limpadores automáticos



==================================



Novo Focus 1.6AT&MT Premium Edition 2012



Pode ser ativado: travamento automático, lembrete de excesso de velocidade, monitoramento da pressão dos pneus, modo de lâmpada xenônio, faróis automáticos, limpadores automáticos



==================================



2012/2015 Novo Focus 2.0AT&MT Sports Edition Ultimate Edition



Para ativar: travamento automático, monitoramento da pressão dos pneus, lembrete de excesso de velocidade, modo de lâmpada xenônio, faróis automáticos, limpadores automáticos



==================================



Novo Focus ST 2012



Função oculta pode ser ativada: bloqueio automático







Descrição simples da função:



1. Travamento automático: O carro travará automaticamente após 7 km. Se alguém sair do carro, ele continuará travando automaticamente durante a condução. Se alguém entrar no carro, ele não travará automaticamente se você pressionar o botão manualmente.



2. Lembrete de excesso de velocidade: O instrumento emitirá um bipe uma vez a 120KM para lembrá-lo, assim como o som de falta de óleo.



3. Função de Piloto Automático Esta função pode ser ativada, mas requer o suporte do interruptor do módulo de piloto automático. O interruptor custa cerca de trezentos yuans por conjunto, incluindo o chicote de fios. Alunos com habilidade manual podem modificá-lo sozinhos. Caso contrário, podemos recomendar que você vá a uma oficina para a modificação, que terá custos de mão de obra.



4. Modo de lâmpada xenônio: esta função pode alterar a lâmpada xenônio sem instalar resistores ou os chamados decodificadores, o que reduz muito o risco de mau funcionamento da lâmpada xenônio!



5. Teto solar de um botão No estado travado, pressione uma vez para destravar, depois pressione e segure por cinco segundos para destravar, o teto solar abre, continue pressionando e segurando por cinco segundos, o teto solar está totalmente aberto. Pressione e segure por cinco segundos para travar, o teto solar está fechado!



6. Monitoramento da pressão dos pneus: O monitoramento da pressão dos pneus DDS, quando a pressão dos pneus estiver normal, salva e percorre centenas de quilômetros, aprenderá sozinho. No futuro, se houver um vazamento durante a condução, o sistema exibirá a mensagem em chinês: "Verifique a pressão dos pneus". Se você não entende o princípio do monitoramento da pressão dos pneus, pode usar o monitoramento indireto da pressão dos pneus Baidu.



7. Faróis automáticos: Se precisar instalar módulos de faróis automáticos/limpadores automáticos, você precisa alterar a fiação e fixar os módulos!



8. Limpador automático Igual ao acima, o para-brisa limpa automaticamente quando encontra chuva. Muito inteligente!



Novo Focus ST 2012



Funções ocultas podem ser ativadas: travamento automático, lembrete de excesso de velocidade, luzes piscantes de freio de emergência
===========



Descrição simples da função:
1. Travamento automático Após a partida, o carro travará automaticamente quando a velocidade atingir 7 km/h. Se alguém sair do carro, o carro continuará a travar automaticamente enquanto estiver em movimento. Se alguém entrar de fora do carro, o carro não travará automaticamente se você pressionar o botão manualmente.
2. Lembrete de excesso de velocidade: O instrumento emitirá um bipe uma vez a 120KM para lembrá-lo, assim como o som de falta de óleo.
3. Função de cruzeiro: esta função pode ser ativada para todos os sistemas, mas é necessário instalar um interruptor do módulo de cruzeiro.
4. Modo Lâmpada Xenon Esta função pode alterar a lâmpada xenon sem instalar resistores ou os chamados decodificadores, e reduzir o alarme de falha da lâmpada xenon! [Nota: O modo xenon não pode ser ativado para carros novos após abril de 2014, portanto, por favor, observe]
5. Teto solar de um toque: com o carro trancado, pressione uma vez para destrancar e, em seguida, pressione e segure por cinco segundos para destrancar e o teto solar abrirá. Pressione e segure por cinco segundos para trancar e o teto solar fechará!
6. Monitoramento da pressão dos pneus: Monitoramento da pressão dos pneus DDS: quando a pressão dos pneus estiver normal, salve-a e dirija por um determinado número de quilômetros. Após o sistema aprender sozinho, se houver um vazamento durante a condução, a tela exibirá a mensagem em chinês: Verifique a pressão dos pneus. Se você não entender o princípio do monitoramento da pressão dos pneus, pode pesquisar no Baidu por monitoramento indireto da pressão dos pneus. Princípio: Detecte a diferença de velocidade dos pneus através da função ESP para monitorar se há vazamento.
7. Faróis automáticos: É necessário módulo de faróis automáticos.
8. Limpador automático: com módulo sensor de chuva, o para-brisa será limpo automaticamente quando chover.
9. Luzes de freio de emergência: freie repentinamente a 100 km/h até que as piscadas duplas comecem (a frequência de piscadas é cerca de 3 vezes mais rápida que o normal), solte o freio e continue dirigindo, e as piscadas duplas param.







O novo Focus abre vários parâmetros de funções ocultas:



1 Solução suave de Xenônio 14 02 a 00
2 Controle de cruzeiro 23 01 a 02 Todos os modelos disponíveis Precisa adicionar interruptor
3 Sensor de chuva 24 01 alterado para 02 (alterado somente após adição do módulo)
4 Conforto aberto eco 27 ​​01 mudar para 04
5 Bloqueio de condução 32 01 a 02
6 120KM lembrete de excesso de velocidade 44 01 a 03
7 Farol automático 88 01 a 02 (somente após adição do módulo)
8 Detecção de pressão dos pneus 101 01 a 44 Precisa de suporte com o computador de bordo do painel de instrumentos e o botão multifuncional do volante
9 Freio de emergência duplo flash 106 02 a 04
10 Teto solar one-touch 184 01 a 03 (apenas para os da moda)
11 Capa de airbag Comfort 187 01 a 03
Limite de velocidade 12 lim 224 01 alterado para 02 (precisa adicionar interruptor de cruzeiro com lim)
13. Limite de velocidade: #43 (o limite de velocidade máxima fará com que o combustível acabe e o veículo não consiga subir)
14. Tamanho da roda: #70 (Pode ser modificado se o aro da roda for trocado para evitar erro no painel de instrumentos)
15. Altere a cor de fundo do instrumento: #172 Para alterar para uma cor de fundo gradiente no estilo kuga (originalmente azul), altere 04 para 08 no item 172. No entanto, a voz sincronizada parecerá desaparecer. Teste você mesmo.



Kuga 2013-2015 todas as séries podem ser abertas



1. Monitoramento da pressão dos pneus (monitoramento passivo da pressão dos pneus, alarme do instrumento de vazamento de ar, não exibe valores específicos da pressão dos pneus)



2. Trancar o carro durante a condução (o carro será trancado automaticamente ao dar partida, e a porta não poderá ser aberta pelo lado de fora)



3.Buzinar ao trancar o carro (o carro buzina uma vez ao ser trancado)



4. Lembrete de excesso de velocidade (a velocidade está acima de 120 km/h, o alarme do instrumento emite um aviso, alguns instrumentos podem não emitir um aviso de IPC)



5. Luzes de freio de emergência (ao frear em velocidades acima de 100 km/h, os piscas duplos ligarão automaticamente e piscarão rapidamente)



6. Desligue a função start-stop (se não quiser a função start-stop, você pode desligá-la)



7. Piloto automático (Modelos Comfort adicionam interruptor do piloto automático, módulo necessário)



8. Elevação da janela (para modo de conforto, pressione e segure por 1 segundo, para modelos de topo, feche a janela diretamente ao trancar o carro)



9. Função bússola (o instrumento exibe a direção atual do veículo, requer o módulo de navegação original)



10. Reconhecimento de sinais de trânsito (obrigatórioCooperar com a VCMSobre







As seguintes funções requeremVersão modificada ELM327Para abrir:



12. Velocidade digital (exibe a velocidade do veículo em tempo real em formato digital, os primeiros modelos 13 do Kuga precisam atualizar o IPC)



13. Computadores de condução duplos (mais um computador de condução pode ser usado para registrar temporariamente um conjunto de dados de condução)



14. Cronômetro de quilometragem (registra o tempo de uso do veículo)







Esta versão é uma versão USB, não suporta celulares, suporta apenas computadores



Recursos clássicos da Fox:



As versões ROM 0203, 0301 anteriores à 1.09 e quaisquer modelos mais antigos podem exibir o consumo instantâneo de combustível e outras funções.



2. As versões 0303 e 0403 da ROM só permitem o travamento automático e os modos de direção hidráulica.



3. As versões ROM 0508 e 0512 podem habilitar consumo médio de combustível, modo de assistência elétrica, modo eco, travamento automático e outras funções auxiliares.
4. Os instrumentos clássicos do Focus de 2010, 2011, 2012 e 2013 são todos 0508 e 0512. Você pode ativar o consumo médio de combustível, o modo de potência, a economia de combustível ecológica, o travamento automático, o alarme de excesso de velocidade, o lembrete de mudança de marcha (estado de potência máxima) e outras funções auxiliares! Por exemplo, ler códigos de falha, adicionar aquecimento elétrico para os espelhos retrovisores, luzes de solo nos espelhos retrovisores, etc., modificar os parâmetros de tamanho dos pneus, etc.



Recursos ocultos que podem ser habilitados:



1. Consumo médio (instantâneo) de combustível: O instrumento mostra o seu consumo de combustível por 100 quilômetros durante a condução, permitindo que você entenda melhor o seu carro.



2. Modo de economia de energia ECO: O veículo pontuará seus hábitos de direção. Quanto mais pétalas houver, mais econômico será seu comportamento de direção.



3. Ajuste da assistência de direção: após concluir a função, as três opções de modo de assistência de direção eletrônica (modo padrão, modo conforto e modo esportivo) podem ser exibidas no instrumento, e você pode alterná-las a qualquer momento, conforme necessário.



4. Travamento automático: quando a velocidade do veículo for maior que o valor definido (padrão 7 km/h, você pode definir o valor), as quatro portas serão travadas automaticamente.



5. Lembrete de excesso de velocidade (dirigindo 117 km)



6. Lembrete de mudança de marcha (lembrete de mudança de marcha de potência máxima)



7. Lembrete de marcha à ré (haverá um som ao engatar a marcha à ré)



8. Função de luminária de chão (necessita instalação de ferragens)



9. Função de aquecimento elétrico para espelho retrovisor (hardware adicional necessário)



10. Leia algumas informações sobre falhas do computador e elimine os códigos de falha.
