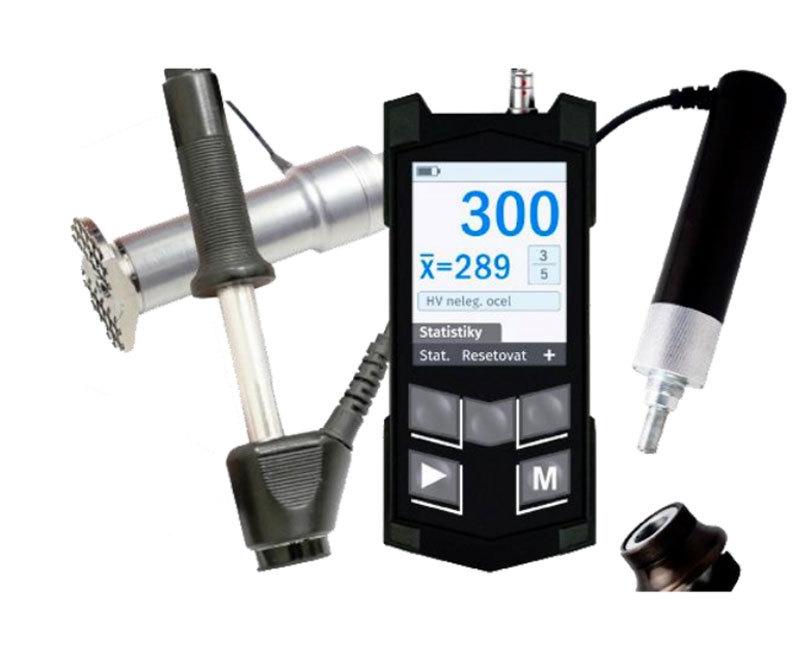

KT-CTestador de dureza portátil multifuncional (Norton tcheco)
Uso do produto:
O testador de dureza multifuncional portátil é um pequeno dispositivo de teste de dureza portátil usado para medir a dureza e a resistência à tração σ de vários materiais.
De acordo com o princípio de funcionamento, este produto possui os quatro métodos de medição de dureza a seguir:
1. De acordo com a norma ASTM A956 (ISO 16859-1)Método de medição de dureza dinâmica (método Leeb) ---Testador de dureza Leeb。
2.Método UCI---Testador de dureza ultrassônico。
3. De acordo com a norma ASTM B724Método de medição de dureza estática - testador de dureza Brinell para metais não ferrosos (estágio de teste de P&D)。
4. De acordo com a norma EN ISO 868 (DIN 53505 ASTM D2240)Método de medição de dureza Shore HS - Medição de dureza Shore (com funções adicionais)。
Vantagens do produto:
1. Um testador de dureza multifuncional que inclui 4 métodos de medição ao mesmo tempo e é usado para testar a dureza de vários metais e plásticos.
2. Equipado com uma variedade de sensores de medição e acessórios, adequados para peças de trabalho de vários formatos e tamanhos.
3. Tela LCD colorida de 2,4 polegadas, bateria de lítio recarregável de grande capacidade integrada.
4. Corpo ergonômico com cantos de borracha à prova de choque, bela aparência, resistente e durável.
5. O sensor pode medir em diferentes ângulos em relação à direção horizontal sem afetar os resultados da medição.
6. Pode ser aplicado de forma flexível tanto em condições de laboratório quanto de produção.
7. Durante o processo de medição, os dados estatísticos podem ser visualizados e calculados, e os dados estatísticos podem ser armazenados em grupos na memória do dispositivo.
8. O limite de faixa de dureza qualificada pode ser definido.
9. O dispositivo pode armazenar diretamente os resultados da medição e pode usar o canal USB2.0 para transferir os dados da medição para o computador para armazenamento, o que é conveniente para processamento estatístico e preparação de documentos usando software.
Características técnicas:
|
|
Método de medição dinâmica (método de Leeds) |
Contato sônico Método UCI |
estático Método de medição |
Método de dureza Shore HS |
|
Escala de dureza opcional |
HL, HRC, HB, HV, HRA, HRB, HRN15, HRN30, HRN45, HRT15, HRT30, HRT45, HSD, σ |
HRC, HB, HV, HRA, HRB, HRN15, HRN30, HRN45, HRT15, HRT30, HRT45, HSD, σ |
HRC, HB, HV, μm |
HS D |
|
Erro básico de medição* |
|
|||
|
Dureza Brinell (HB) |
10 |
10 |
10 |
- |
|
Dureza Rockwell (HRC) |
1,5 |
1,5 |
1,5 |
- |
|
Dureza Vickers (HV) |
12 |
12 |
12 |
- |
|
Dureza Shore (HSD) |
2 |
2 |
- |
- |
|
Shaw D (Educação) |
- |
- |
- |
2 |
|
Resistência à tração (σ) grande% |
5 |
5 |
- |
- |
|
Número de medições para calcular a média |
Mais 20 vezes |
|
|
|
|
Armazenar quantidade de calibração única |
3 por escala de dureza |
3 por escala de dureza |
3 por escala de dureza |
3 |
|
Número de unidades de armazenamento de resultados de medição |
Até 7500 (os dados de medição podem ser armazenados em 99 grupos) |
|||
|
fonte de energia |
Bateria de lítio recarregável integrada 3,7-4,2 V, 1500-1700 mAh |
|||
|
tempo de trabalho contínuo |
Não menos de 12 horas |
|||
|
Tempo de carregamento completo |
4 horas |
|||
|
faixa de temperatura de trabalho |
-20 a +60°C |
|||
|
dimensão física |
60×125×25mm |
|||
|
Peso do instrumento |
120g |
|||
*O erro de medição é determinado usando um bloco de dureza padrão e é a média de pelo menos 10 medições.
Configuração do instrumento:
Sensor, host do instrumento (o tipo e a quantidade do sensor são selecionados pelo usuário), carregador, cabo de dados USB-USB tipo A (para conexão a um computador), manual de operação, CD de software para transmissão e coleta de resultados de medição e caixa de instrumento à prova de choque.
Garantia:
Host - 1 ano, sensor - 1 ano (danos causados pelo homem)
Materiais de medição e sua escala de dureza:
|
Material de medição |
escala de dureza |
Régua abreviação em inglês |
Faixa de medição |
|
Aço e aço fundido |
Resistência à tracção |
MPa |
370-1740 |
|
B |
HB |
75-650 |
|
|
Rockwell |
CDH |
20-70 |
|
|
Victorinox |
Alta tensão |
75-1000 |
|
|
Escala Rockwell A |
RH |
70-93 |
|
|
Escala Rockwell B |
HRB |
25-100 |
|
|
Superfície Rockwell |
HRN15 |
70-94 |
|
|
Superfície Rockwell |
HRN30 |
40-86 |
|
|
Superfície Rockwell |
HRN45 |
20-78 |
|
|
Superfície Rockwell |
TRH30 |
15-82 |
|
|
Shaw |
HD |
20-1000 |
|
|
Richter |
HL |
0-1000 |
|
|
Liga de alumínio fundido |
B |
HB |
20-165 |
|
Escala Rockwell B |
HRB |
24-85 |
|
|
Aço para ferramentas de trabalho a frio |
Victorinox |
Alta tensão |
80-900 |
|
|
Rockwell |
CDH |
20-70 |
|
Aço inoxidável |
B |
HB |
85-650 |
|
Victorinox |
Alta tensão |
85-800 |
|
|
Rockwell |
CDH |
20-60 |
|
|
Escala Rockwell B |
HRB |
45-100 |
|
|
ferro fundido cinza |
B |
HB |
100-350 |
|
Victorinox |
Alta tensão |
100-360 |
|
|
Rockwell |
CDH |
20-40 |
|
|
Ferro Dúctil |
B |
HB |
150-400 |
|
Victorinox |
Alta tensão |
150-420 |
|
|
Rockwell |
CDH |
20-42 |
|
|
Latão (liga de cobre-zinco) |
B |
HB |
40-170 |
|
Escala Rockwell B |
HRB |
14-95 |
|
|
Bronze (liga de cobre-alumínio ou cobre-estanho) |
B |
HB |
60-300 |
|
Liga de cobre forjada |
B |
HB |
45-315 |
Tabela de seleção de sondas

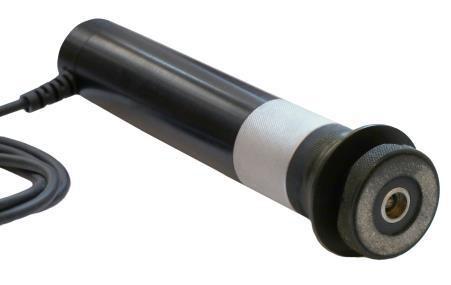

Sonda sônica opcional (UCI）
(Os usuários podem selecionar a pressão de sonda apropriada de acordo com a rugosidade da superfície da peça de trabalho)
|
Tipos de sonda opcionais |
Carregamento da sonda |
Pode medir ouro pequenoGrossura |
Pequenos trabalhadores mensuráveisRaio das peças |
Mesa de trabalho Mesa de trabalho implorar |
Tamanho da sonda |
|
U-10N |
9,8N |
2mm | 5mm |
Ra 0,8μm |
Φ26x 140 mm |
|
U-50N |
49N |
2mm |
5mm |
Ra 1,6μm |
Φ26x 140 mm |
|
U-100N |
98N |
2mm |
5mm |
Ra 3,2μm |
Φ26x 140 mm |

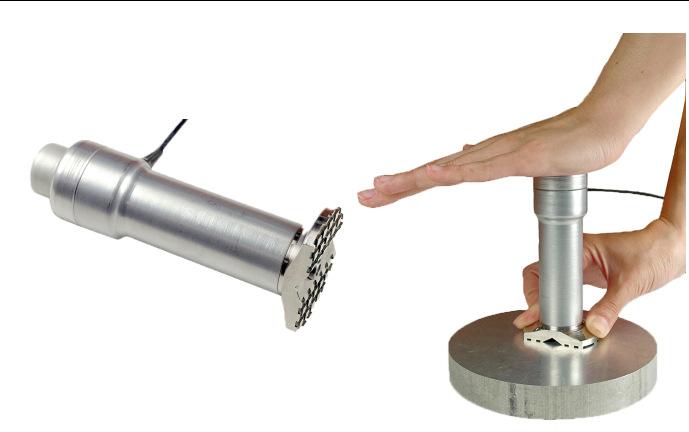

Sonda estática opcional(S
A sondaAdequado para medir a dureza de metais não ferrosos, bem como aços de baixa e média dureza e outros materiaisO dispositivo adotaUsado de acordo comMétodo de medição direta de dureza conforme DIN 50157 e ASTM B724.Pode medir a dureza da camada superficial do materialÉ adequado para peças de trabalho sensíveis a arranhões superficiais e danos de polimento, bem como produtos de paredes finas, perfis e espessura de parede menor que2 tubos de mm, etc.O material e o tamanho do objeto de inspeção não têm influência no resultado da medição.
Características:
É utilizado o método de medição direta.
A dureza de vários materiais (metais não ferrosos e ligas, aços, plásticos) pode ser medida após a calibração inicial.
O resultado da medição não é afetado pela espessura da peça de trabalho (fina2mm) e peso.
O limite de dureza pode ser definido durante a medição.
Características técnicas básicas:
Erro de medição de profundidade de indentação±0,3μ（ASTM E18-03）
Carregamento da sonda:
Carga inicial:12N
Carga inicial e carga principal:49N
Indentador de diamante: cone de tronco
Ângulo do cone:100±0,5
Diâmetro da base superior:60±5μm
Tamanho da sonda:Φ53х104mm
Peso da sonda:300g

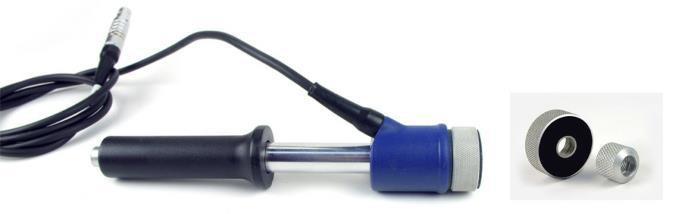

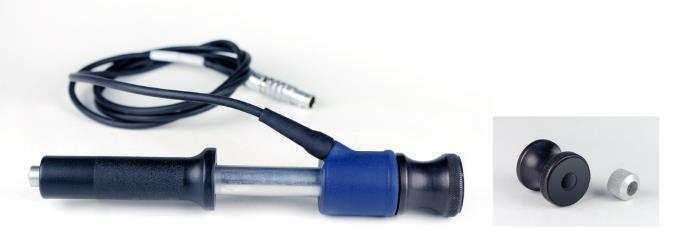

Sonda dinâmica opcional
D/ CC
Características técnicas básicas:
Tamanho da sonda:Φ27x 145/90 mm
Requisitos de rugosidade da superfície da peça de trabalho:Ra 3,2μm
Espessura de metal pequena mensurável:10mm
d+15
Características técnicas básicas:
Tamanho da sonda:Φ26x 160 mm
Requisitos de rugosidade da superfície da peça de trabalho:Ra 3,2μm
Espessura de metal pequena mensurável:10mm
C
Características técnicas básicas:
Tamanho da sonda:Φ26x 145 mm
Requisitos de rugosidade da superfície da peça de trabalho:Ra 3,2μm
Espessura de metal pequena mensurável:10mm
G
Características técnicas básicas:
Tamanho da sonda:Φ33x 255 mm
Requisitos de rugosidade da superfície da peça de trabalho:Ra 12,5μm
Espessura de metal pequena mensurável:100mm
