Testador de dureza ultrassônico digital totalmente automático SF-TOP2
Introdução ao testador de dureza ultrassônico SF-TOP2:

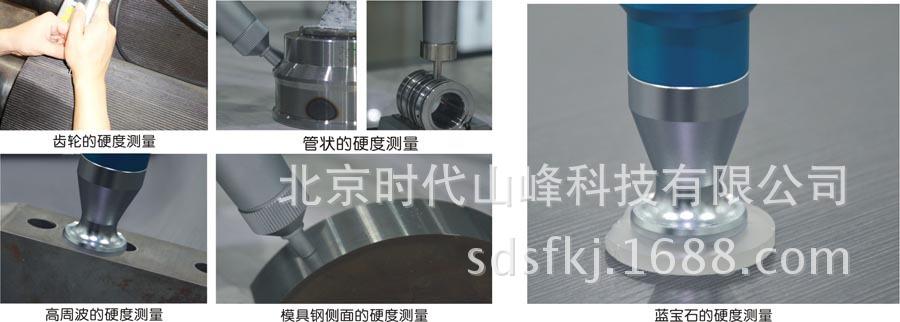

O testador de dureza ultrassônico SF-TOP2 adota um design de modelo de bloco de construção e pode ser usado com cabeçotes de teste ultrassônicos manuais HP-1K, HP-2K, HP-5K, HP-10K para medir a dureza de bordas de flanges e estampados de raízes de engrenagens, matrizes, placas finas, dentes endurecidos na superfície e ranhuras de engrenagens, cones, etc.; a dureza das paredes interna e externa de eixos e tubos, recipientes; a dureza de rodas e rotores de turbinas; a dureza de lâminas de brocas; a dureza de peças de soldagem HAZ; a dureza da camada de revestimento de parafusos de máquinas de moldagem por injeção, etc.
O SF-TOP2 pode medir a dureza da maioria dos metais ferrosos, metais não ferrosos e suas ligas na produção industrial. É um instrumento ideal para testes de dureza. Por meio do método de comparação, ele pode medir os valores de dureza HRA, HRB, HRC, HV, HBW, HS de materiais e o valor de resistência do aço no local, em linhas de produção e em laboratórios.

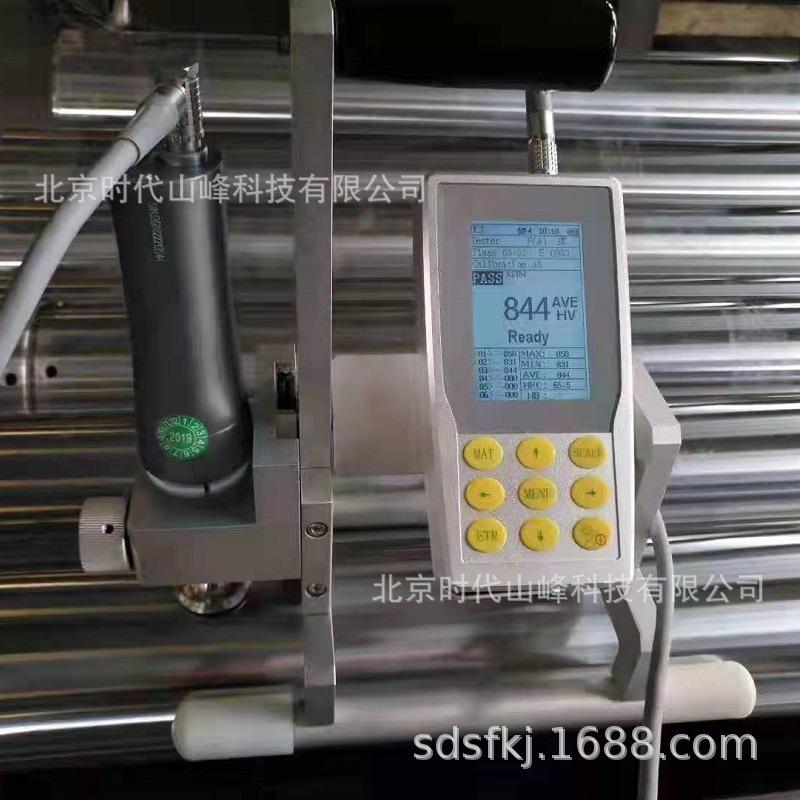

O SF-TOP2 pode ser equipado com sondas elétricas MP-3N, MP-10N, MP-20N para atualizar a máquina para um testador de dureza ultrassônico elétrico SF-TOP2.
 |
Características do testador de dureza ultrassônico SF-TOP2:
● Medição A precisão do teste pode atingir HV: ±3% HV, HR: ±1,5HR, HB: ±3%HB. |
1. Ampla aplicação e funções
O testador de dureza ultrassônico pode medir a dureza de peças estampadas de bordas de flanges e raízes de engrenagens, matrizes, placas finas, dentes endurecidos na superfície e ranhuras de engrenagens, peças cônicas; bem como eixos e tubos e recipientes de paredes finas; rodas e rotores de turbinas; arestas de corte de brocas e peças de soldagem HAZ; a medição de dureza de safira pode cobrir a medição de dureza da maioria dos metais ferrosos, metais não ferrosos e suas ligas na produção industrial, e é um instrumento de teste de dureza ideal.
2. A beleza do design é de tirar o fôlego

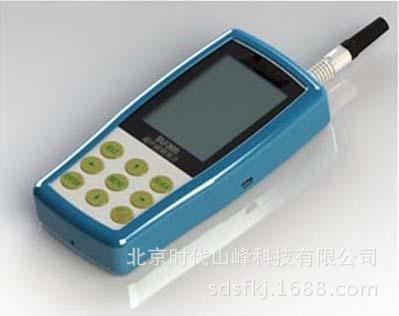

O design ergonômico simplificado, a estrutura metálica agradável, os painéis de metal e vidro suaves e fluidos, o botão amarelo na tela inicial e o interruptor de controle de energia lateral, esse alto nível de tecnologia de design e fabricação são realmente incríveis; é isso que faz com que o testador de dureza acústica Times Peak tenha uma aparência incrível.

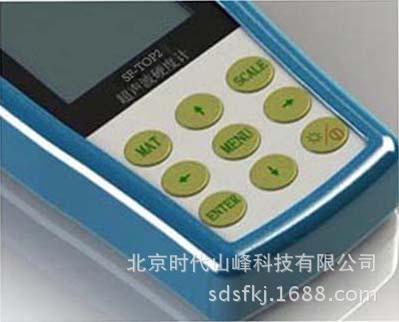

Tampa de silicone e painel de vidro Os botões de silicone têm vida útil mais longa
3. Parâmetros técnicos:
|
Nome do Produto |
Testador de dureza ultrassônico |
||||
|
modelo |
SF-TOP2 |
||||
|
Item# |
882-141H |
||||
|
Sonda opcional |
Sonda manual: 10N, 20N, 49N, 98N Sonda elétrica: 3N, 20N, 10N |
||||
|
Faixa de medição |
HB: 85-650; HV 80-1599; CDH 20-70; HRB: 41-100; HRA: 61-85,6 |
||||
|
precisão de medição |
Precisão de medição Testador de dureza acústica Norma alemã DIN50159-1-2008 Indicação de requisitos de erro (%) |
||||
|
escala de dureza |
﹤250HV |
250~500V |
500~800Hv |
﹥800HV |
|
|
HV0.1 |
6 |
7 |
8 |
9 |
|
|
HV0.3 |
6 |
7 |
8 |
9 |
|
|
HV0,8 |
5 |
5 |
6 |
7 |
|
|
HV1 |
5 |
5 |
6 |
7 |
|
|
HV5 |
5 |
5 |
6 |
5 |
|
|
HV10 |
5 |
5 |
5 |
5 |
|
|
Escala de dureza de suporte |
Vickers (HV); Rockwell (HRA, HRB, HRC); Brinell (HB); Costa (HS) |
||||
|
Mostrar |
Tela colorida |
||||
|
Exibição de dados |
Valor de medição, valor de conversão de dureza |
||||
|
seleção de idioma |
Chinês, Inglês, Alemão, Português, Turco |
||||
|
saída de dados |
Saída de dados RS232 |
||||
|
Impressão de dados |
Impressora USB ou impressora sem fio Bluetooth |
||||
|
armazenamento de dados |
Pode armazenar 20 conjuntos de dados de calibração e 1000 conjuntos de dados de medição |
||||
|
Entrada de texto |
Suporta entrada de números e letras |
||||
|
ambiente de trabalho |
Temperatura: -10℃~50℃; Umidade: 30%~80% |
||||
|
fonte de energia |
Bateria de lítio recarregável, voltagem de trabalho 4,2 V, 4800 mAh |
||||
|
Tensão de carregamento |
CA 220 V/50 Hz, 110 V/60 Hz |
||||
|
Tamanho e peso do host |
Tamanho do host: 160x80x31mm; Peso do host: 500g (excluindo a sonda) |
||||
|
Tamanho e peso da embalagem |
Tamanho da embalagem externa: 350x450x150mm; Peso do host: 5Kg |
||||
4. Configuração padrão:
|
Nome do Produto |
Item# |
Nome do Produto |
Item# |
Nome do Produto |
Item# |
|
Anfitrião SF-TOP2 |
882-141H |
Sonda manual ou elétrica 20N |
882-321 |
Caixa de instrumentos à prova de choque |
882-901 |
|
Bloco de teste de dureza Rockwell |
882-641 |
Cabo de dados da sonda |
882-801 |
Chave de fenda |
882-951 |
|
carregador USB |
882-851 |
Cabo de dados serial |
882-810 |
manual |
SF-TOP2 |
|
Certificação de produto |
SF-TOP2 |
Lista de embalagem do produto |
SF-TOP2 |
cartão de garantia |
SF-TOP2 |

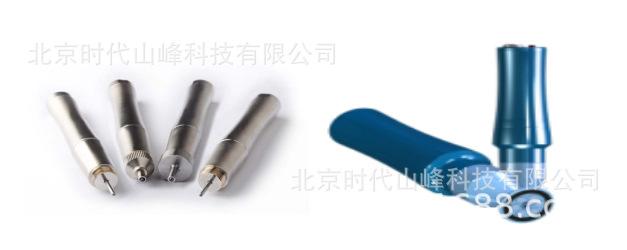

5. Sonda:
Características:
● Método de resistência de contato acústico;
● As medições de dureza podem ser obtidas com o auxílio de um suporte externo;
● Medição de 360° sem pontos cegos;
● O excelente design ergonômico facilita o manuseio da sonda;
● O tamanho e o peso da sonda facilitam o controle do ângulo de medição;
● Medição precisa em posições fixas e até mesmo na borda dos materiais;
● O recuo da superfície é muito pequeno, o que é muito conveniente para o processamento posterior de materiais e peças de trabalho.
Parâmetros técnicos:
|
Tipo de sonda |
HP-1K (elétrico e manual) |
HP-2K (elétrico e manual) |
HP-5K |
HP-10K |
|||
|
Item# |
882-311 |
882-321 |
882-331 |
882-341 |
|||
|
Força de teste real |
10N |
20N |
50N |
98N |
|||
|
diâmetro |
22mm |
22mm |
22mm |
22mm |
|||
|
comprimento |
154 mm |
154 mm |
154 mm |
154 mm |
|||
|
Diâmetro da haste do ressonador |
2,4 mm |
2,4 mm |
3mm |
3mm |
|||
|
Medição da rugosidade da superfície |
Ra<3,2um |
Ra<5um |
Ra<10um |
Ra<15um |
|||
|
Peso MÍNIMO da peça de trabalho |
0,3 kg |
0,3 kg |
0,3 kg |
0,3 kg |
|||
|
Espessura da peça de trabalho |

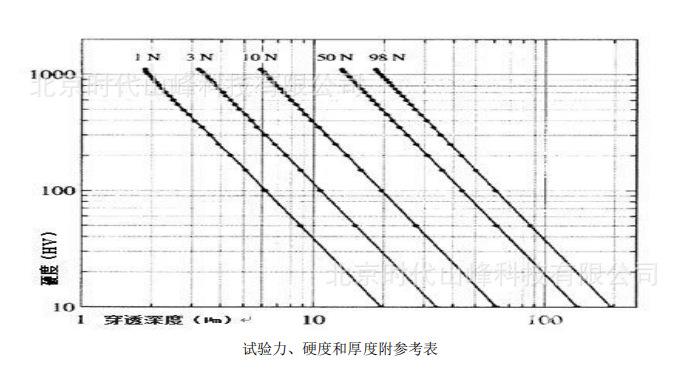

Veja a tabela de dureza, força de teste e espessura
|
|
|
|
6. Parâmetros do bloco de dureza padrão:
|
Faixa de dureza |
Item# |
Uniformidade |
Rugosidade |
Tamanho do bloco de dureza |
|
(58~65)HRC |
882-611 |
±1,5HRC |
Ra=0,02um |
Ø90x16mm |
|
(38~45) HRC |
882-621 |
±1,5HRC |
Ra=0,02um |
Ø90x16mm |
|
(28~35)HRC |
882-631 |
±1,5HRC |
Ra=0,02um |
Ø90x16mm |
|
(50~999)VH 5 |
882-652 |
±3% Alta Tensão |
Ra=0,02um |
Ø90x16mm |
|
(50~999)VH 10 |
882-662 |
±3% Alta Tensão |
Ra=0,02um |
Ø90x16mm |
|
(85~550)HB |
882-673 |
±3%HB |
Ra=0,02um |
Ø90x16mm |
7. Parâmetros do anel de suporte:
|
Nome do anel de suporte |
Anel de suporte plano |
Anel de suporte cilíndrico pequeno |
Anel de suporte cilíndrico grande |
|
Item# |
882-511 |
882-521 |
882-531 |
|
Escopo do aplicativo |
Amostra plana |
Diâmetro da amostra 8-22 mm |
Diâmetro da amostra 16-80 mm |
|

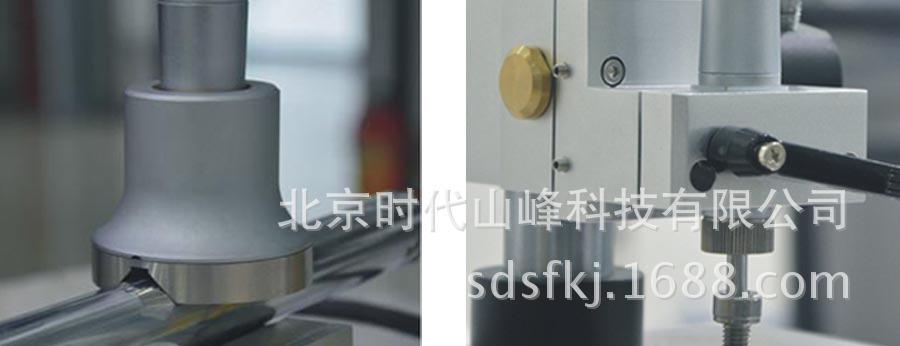

Medição do valor de dureza de um cilindro usando um anel de suporte cilíndrico |
Medição da dureza de nozes usando tampas de proteção de furo profundo |
