1. Visão geral do produto

1. Princípio

A série de máquinas de teste de impacto produzidas por nossa empresa é desenvolvida estritamente de acordo com o padrão nacional GB/T3808-2007 "Máquina de teste de impacto de pêndulo", e o teste de impacto de materiais metálicos é realizado de acordo com o padrão nacional GB/T229 -1994 "Método de teste de impacto de metal Charpy Notch".

O princípio de teste deste produto é usar a diferença entre a energia potencial antes do impacto do pêndulo e a energia potencial residual após o impacto para exibir no mostrador e obter o trabalho absorvido da amostra testada.

(II) Características do Produto

O princípio de funcionamento do equipamento é detectar a energia de absorção de impacto e a resistência ao impacto do material através da diferença de energia potencial antes e depois do impacto do pêndulo. O modo de exibição é um mostrador de ponteiro; o equipamento tem operação semiautomática. Durante o teste, o pêndulo é levantado e impactado eletricamente, e a energia residual após a quebra da amostra pode ser usada para realizar levantamento e abaixamento automáticos. É fácil de operar e possui alta eficiência de trabalho. Sua superioridade pode ser melhor refletida na realização de testes de impacto contínuos.

(III) Indústrias aplicáveis

Esta máquina é adequada para vários campos, como metalurgia mecânica, aeroespacial, faculdades e universidades, institutos de pesquisa científica, etc. para medir o valor de resistência ao impacto de materiais metálicos e a resistência ao impacto de materiais metálicos sob carga dinâmica. É amplamente utilizado em unidades de pesquisa científica.

(IV) Principais usos

É usado principalmente para testar a energia absorvida e a resistência ao impacto de metais ferrosos com alta resistência ao impacto, especialmente peças fundidas, aço e suas ligas.

2. Desempenho do produto

(I) Principais indicadores técnicos

1. Energia máxima de impacto: 150J 300J duas marchas

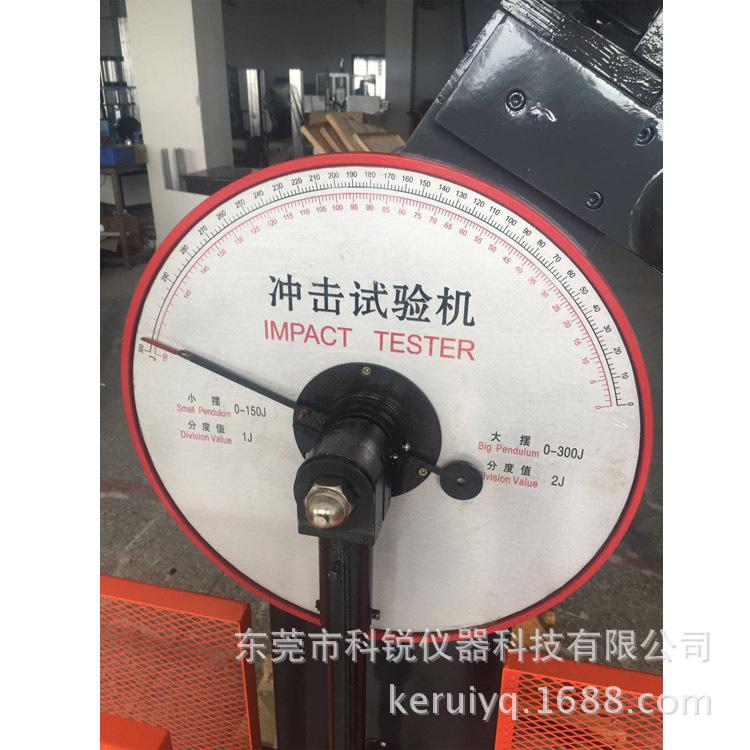

2. Faixa da escala de discagem e valor de graduação:

3. Torque do pêndulo

4. Ângulo de pré-elevação do pêndulo: 150°

5. Distância do centro do pêndulo ao ponto de impacto (centro de teste): 750 mm

6. Velocidade de impacto: 5,2 m/s

7. Extensão de suporte do modelo: 40±1mm

8. Raio do arco da extremidade do suporte do estilo: 1-1,5 mm

9. Ângulo de inclinação da superfície de suporte do modelo: 0°

10. Raio do arco da lâmina de impacto: 2-2,5 mm

11. Ângulo da lâmina de impacto: 30°

12. Espessura da lâmina de impacto: 16 mm

13. Especificações: 10×10×55mm

14. Peso da máquina de teste: cerca de 450kg

15. Dimensões da máquina de teste: 2124*725*1340mm

16. Fonte de alimentação: trifásico de quatro fios 50HZ380V

17. Potência do motor principal: 380v180W
