Yangzhou Bell Valve Control Co., Ltd. é especializada na produção deAtuador Elétrico Siemens,Atuador Elétrico Rotork,Atuador elétrico alemão PS,Atuador elétrico pequeno de precisão,Atuador Elétrico Série LQ,Atuador Elétrico Linear DKZ,Atuador elétrico de curso angular DKJ,Atuador elétrico de volta parcial DQW,Atuador elétrico multivoltas DZW,Atuador Elétrico Eletrônico Série 3810,Controlador de válvula elétrica,Válvula de gaveta elétrica,Válvula de parada elétrica,Válvula borboleta elétrica,Válvula elétrica,Válvula reguladora elétrica,Válvula de retenção,A válvula eletromagnética,Válvula de corte,Válvula de descarga, amplamente utilizado em projetos da indústria de automação, como energia elétrica, siderúrgicas, petróleo, metalurgia, indústria química, edifícios, abastecimento de água e drenagem, etc.

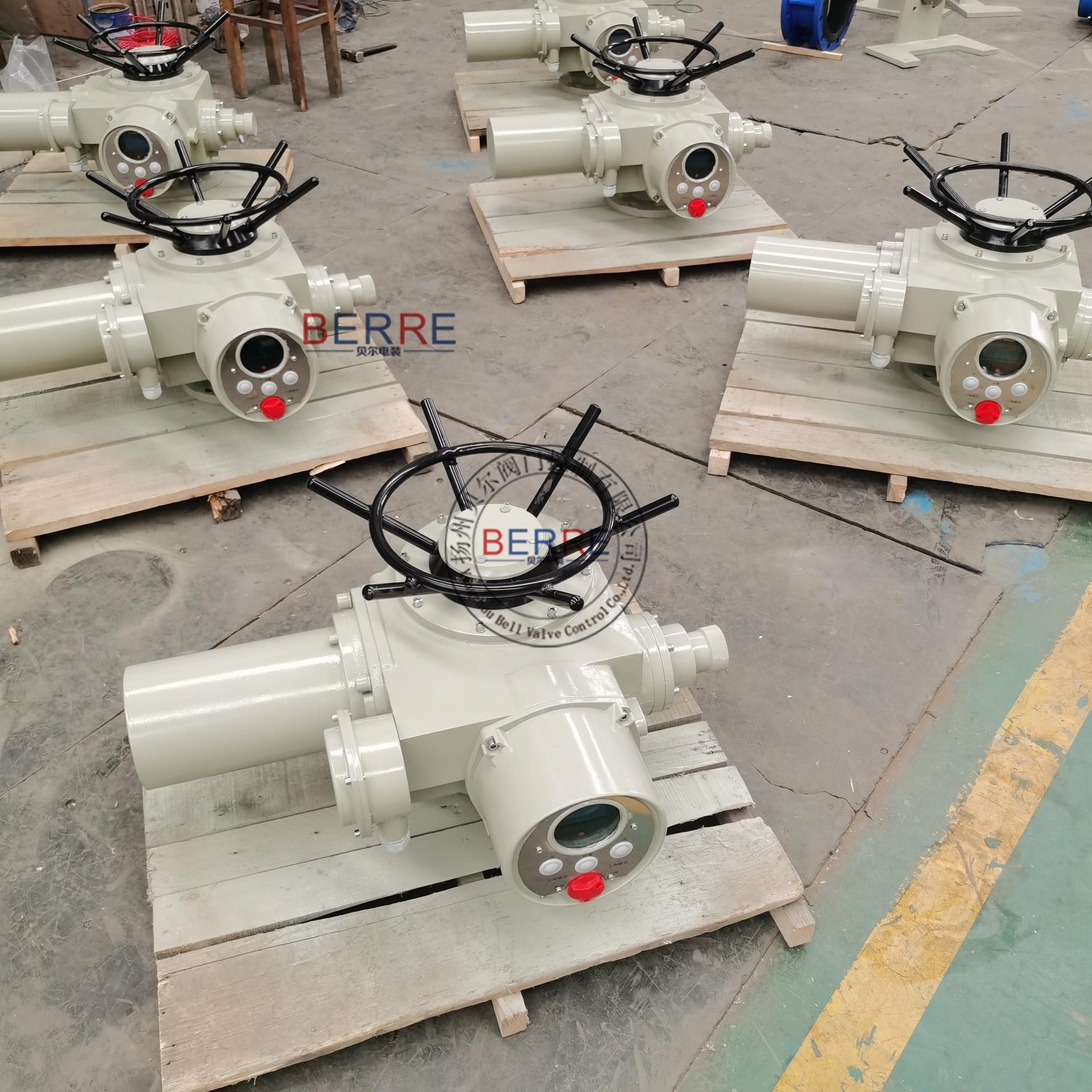

um,Atuador elétrico integral ZC45-24ZWSVisão geral:
Dispositivo elétrico de válvula multivoltas, conhecido como dispositivo elétrico tipo Z, é um dispositivo de acionamento para abertura, fechamento ou controle de regulagem de válvulas. O dispositivo elétrico tipo Z é adequado para válvulas de gaveta, válvulas de parada, válvulas de diafragma, válvulas de êmbolo, válvulas de aceleração, comportas de comportas, etc. Pode ser usado para válvulas de haste ascendente e válvulas de haste oculta.
O atuador elétrico da válvula tem as características de funções completas, desempenho confiável, sistema de controle avançado, tamanho pequeno, peso leve, fácil uso e manutenção, etc. A válvula pode ser controlada remotamente, controlada centralmente e controlada automaticamente. É amplamente utilizada em energia, metalurgia, petróleo, indústria química, fabricação de papel, tratamento de esgoto e outras indústrias.
dois,Atuador elétrico integral ZC45-24ZWSConsiderações sobre seleção:
1. Escolha o atuador elétrico de acordo com o tipo de válvula. Existem muitos tipos de válvulas, e seus princípios de funcionamento também são diferentes. Geralmente, o controle de abertura e fechamento é obtido pela rotação do ângulo da placa da válvula, elevação da placa da válvula, etc. Ao combinar com um atuador elétrico, o atuador elétrico deve ser selecionado de acordo com o tipo de válvula.
1. Atuador elétrico de deslocamento angular (ângulo de rotação < 360 graus) A rotação do eixo de saída do atuador elétrico é menor que um círculo, ou seja, menor que 360 graus, geralmente 90 graus para atingir o controle do processo de abertura e fechamento da válvula. Este tipo de atuador elétrico é dividido em dois tipos de acordo com os diferentes métodos de interface de instalação: tipo de conexão direta e tipo de manivela de base.
a) Conexão direta: refere-se à forma em que o eixo de saída do atuador elétrico é conectado diretamente à haste da válvula.
b) Tipo de manivela base: refere-se à forma em que o eixo de saída é conectado à haste da válvula por meio de uma manivela. Este tipo de atuador elétrico é adequado para válvulas borboleta, válvulas de esfera, válvulas de plugue, etc.
2. Atuador elétrico multivoltas (ângulo de rotação > 360 graus) A rotação do eixo de saída do atuador elétrico é maior que um círculo, ou seja, maior que 360 graus. Geralmente, são necessárias várias voltas para atingir o controle do processo de abertura e fechamento da válvula. Este tipo de atuador elétrico é adequado para válvulas de gaveta, válvulas de parada, etc.
3. Atuador elétrico linear (movimento linear) O movimento do eixo de saída do atuador elétrico é movimento linear, não rotação. Este tipo de atuador elétrico é adequado para válvulas de controle de assento único, válvulas de controle de assento duplo, etc. 2. Determine o modo de controle do atuador elétrico com base nos requisitos de controle do processo de produção. O modo de controle do atuador elétrico é geralmente dividido em tipo de comutação (controle de malha aberta) e tipo de regulagem (controle de malha fechada).
Dispositivo elétrico de válvula multivoltasAtuador elétrico multivoltas tipo DZW:Dispositivo elétrico de válvula multivoltas, comumente conhecido como tipo DZW. É adequado para válvulas com movimento linear de discos de válvula, como válvulas de gaveta, válvulas de parada, válvulas de diafragma, válvulas de aceleração, etc. Seus produtos derivados são adequados para válvulas de esfera, válvulas borboleta e amortecedores, etc. É usado para abrir, fechar ou ajustar a válvula e é um dispositivo de acionamento para controle remoto, controle centralizado e controle automático da válvula.Dispositivo elétrico de válvula multivoltas, comumente conhecido como tipo Z, com tipo de torque e tipo de impulso. Adequado para válvulas com movimento linear de disco de válvula, como válvulas de gaveta, válvulas de parada, válvulas de diafragma, comportas, etc. Usado para abrir, fechar ou ajustar válvulas, é um dispositivo de acionamento para controle remoto, controle centralizado e controle automático de válvulas. Eles têm as características de funções completas, desempenho confiável, sistema de controle avançado, tamanho pequeno, peso leve, fácil uso e manutenção, etc. Eles são amplamente utilizados em energia, metalurgia, petróleo, indústria química, fabricação de papel, tratamento de esgoto e outros departamentos.
três,Atuador elétrico integral ZC45-24ZWSAmbiente de trabalho e principais parâmetros técnicos
1 Fonte de alimentação: convencional, trifásica 380V (50Hz)
Em particular, trifásico 660 V, 415 V (50 Hz, 60 Hz);
Monofásico 220 V, 110 V (50 Hz, 60 Hz)
2 Ambiente de Trabalho:
2.1 Temperatura ambiente: -20~+60℃ (-40~+80℃ para pedido especial).
2.2 Umidade relativa: ≤95% (a 25°C).
2.3 Tipo de proteção: O tipo externo é usado em locais sem meios inflamáveis, explosivos e não corrosivos. Os produtos à prova de chamas são divididos em dois tipos: dⅠ e dⅡBT4. dⅠ é adequado para faces de trabalho não mineradoras em minas de carvão; dⅡBT4 é usado em fábricas e é adequado para misturas de gases explosivos dos grupos ⅡA e ⅡB T1~T4.
2.4 Grau de proteção: IP55 (pedido especial IP65, IP67).
3 horas de trabalho: Tempo curto de 10 minutos (30 minutos para pedidos especiais).
