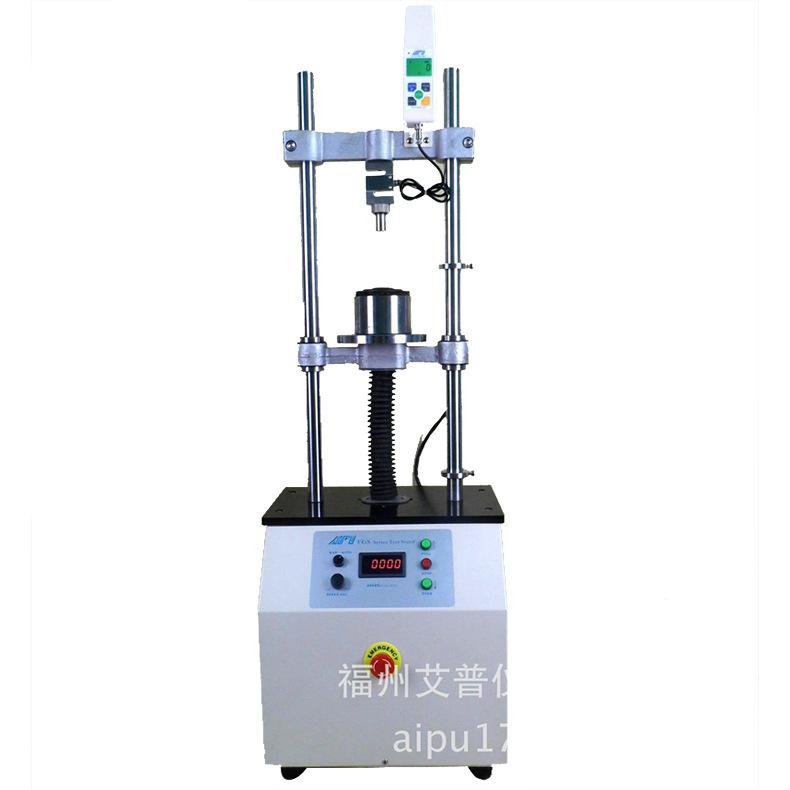

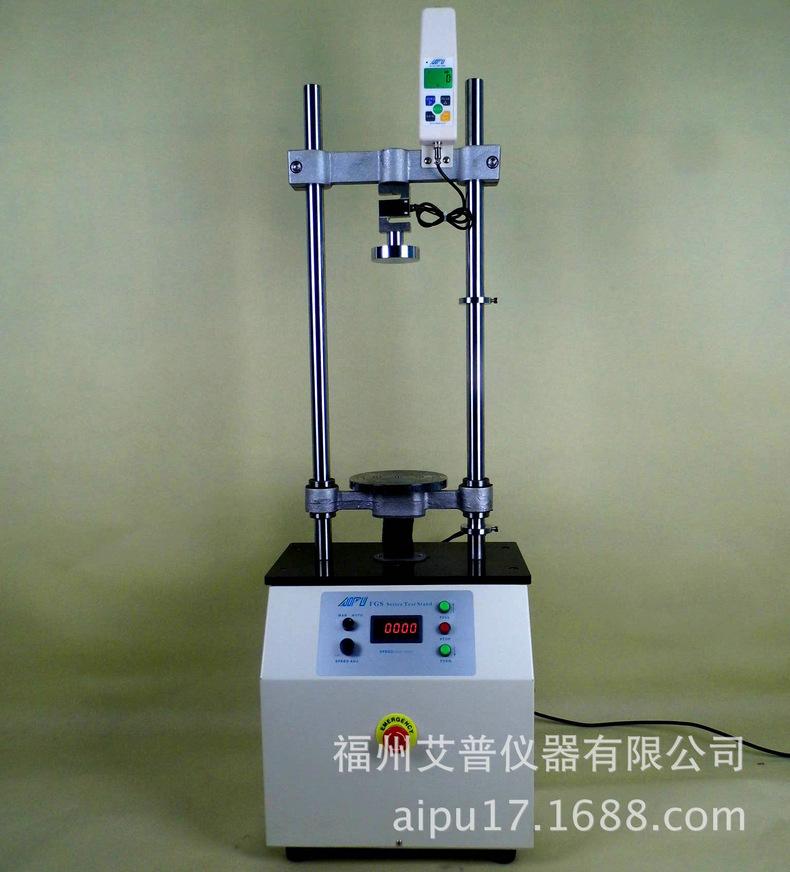

Imagem do produto do acessório de placa de pressão padrão

O seguinte é um diagrama da configuração do dispositivo de teste opcional. O custo é negociável. Entre em contato com o serviço de atendimento ao cliente para confirmação:

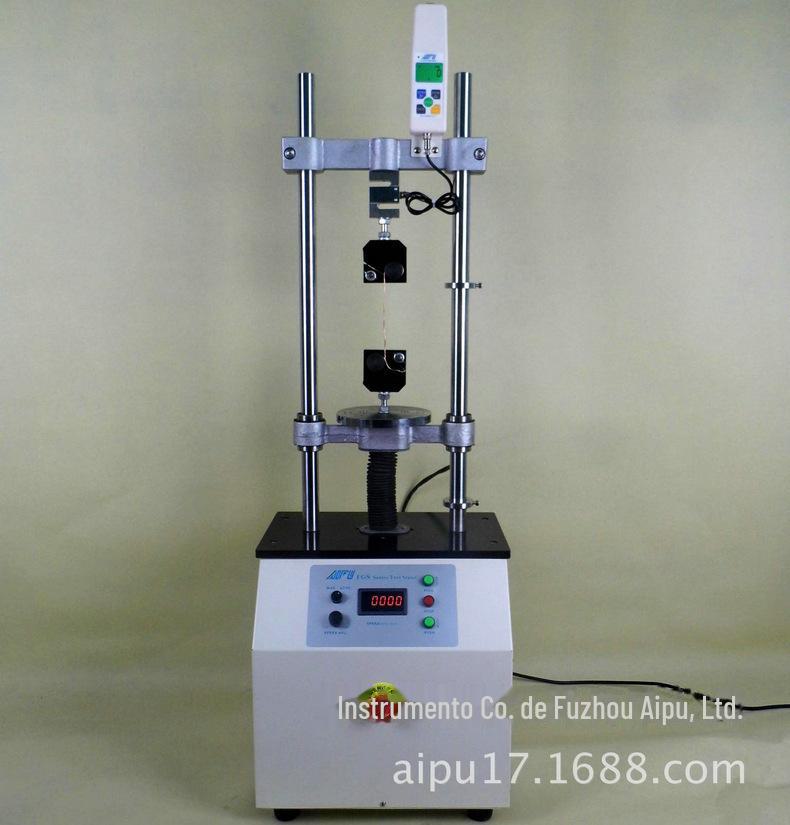

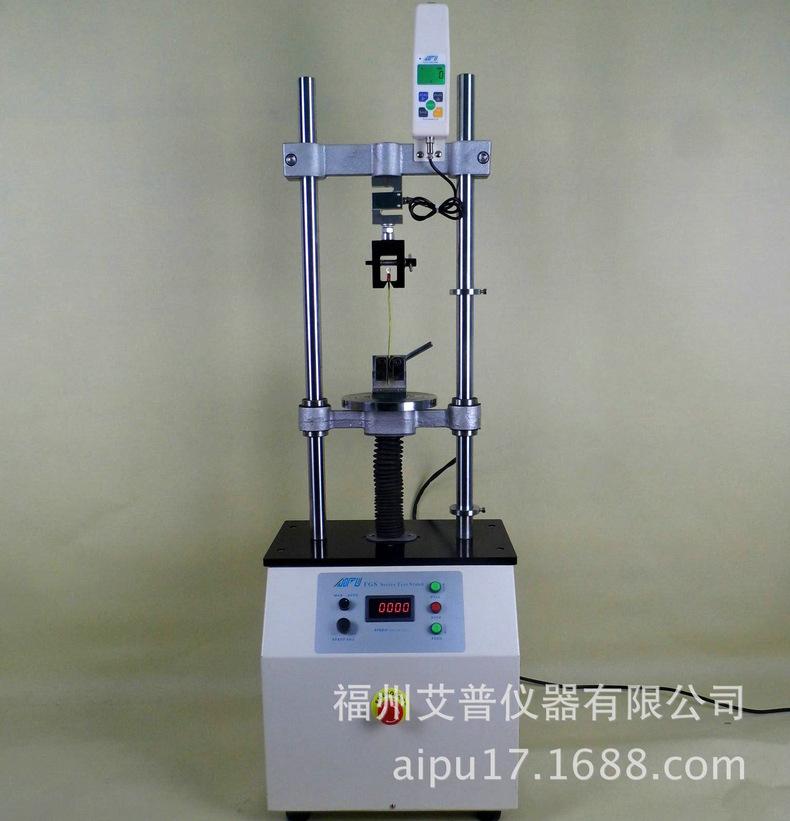

Máquina de ensaio de tração com display digital eletrônico JSV-2K-S

Descrição do produto：

A máquina de teste de tração com display digital elétrico JSV-2K-S é uma máquina de teste de tração simples com estrutura simples e operação conveniente. Ele pode ser colocado na bancada para teste. Ele adota um sistema de controle eletrônico, que controla o motor regulador de velocidade para girar através do regulador de velocidade e, em seguida, aciona o par de parafusos de precisão para acionar a viga transversal para cima e para baixo após a desaceleração através do mecanismo mecânico de mudança de velocidade para completar o teste de tração ou compressão de a amostra. O valor da força é exibido pelo medidor de força push-pull e a velocidade de teste é exibida em tempo real. Esta máquina pode ser usada para testar a resistência à tração, compressão, rasgo e descascamento de materiais, produtos acabados e estruturas. É amplamente utilizado em muitas indústrias, como fios e cabos, têxteis e couro, roupas e calçados, peças automotivas, acessórios de hardware, etc. É um equipamento básico para gerenciamento de qualidade e testes de propriedades físicas.

Parâmetros técnicos:

modelo:JSV-2K-S

Teste de velocidade:15-180 mm/min (display digital/ajustável)

Curso de elevação:300 mm

Carga máxima:200kgf/2000N

Precisão da indicação:1N/0,1kgf

Espaçamento entre colunas:230mm

Teste de compressãoaltura máxima:490mm

Teste de alongamentoaltura máxima:360 mm

Altura máxima da bancada de teste até a face final do sensor:535mm

método de teste:Avanço gradual/operação automática controlada eletronicamente

Dispositivo de teste:Teste de pressão padrãogabaritoDisco de ∮70mm (Opcional Fixação de tração de 55 mm de largura, custo negociável)

Tamanho da mesa de teste:170x170mm

eletricidade fonte:AC220V

Peso líquido: 58Kg

Dimensões:405*310*1200 (milímetro)

Características:

※ Com alta precisão: ±0,5% (precisão relativa), erro de repetibilidade: ±0,2% (erro relativo);

※ Função de valor de pico de captura (valor máximo);

※ Função de liberação automática de retenção de valor de pico, o tempo de retenção de valor de pico pode ser definido livremente;

※ Display LCD numérico com retroiluminação LED, display de alta definição pode ser alcançado em qualquer ambiente de iluminação;

※ Os valores de tolerância superior e inferior podem ser definidos, os julgamentos GO e NG podem ser realizados e a saída de amplificação do transistor pode ser fornecida;

※ Três sistemas de unidades (N, kN/kgf, gf, tf/Lbf, k Lbf) estão disponíveis para seleção e podem ser convertidos automaticamente;

※ Função de desligamento automático, com capacidade de definir o tempo de desligamento automático de 00 a 120 minutos;

※ Usando o conversor A/D de alta velocidade, a velocidade de amostragem (RESPONSE) pode ser alterada (50-500HZ);

※ Com o software de comunicação do computador, através da saída da porta USB, os dados da força podem ser transmitidos para o computador pessoal e salvos na planilha. Pode gerar curvas e gráficos para vários conjuntos de dados de força para estatísticas, análises e outros processamentos relacionados;

※ Você pode definir o valor da aceleração da gravidade (g) da região, para que não haja diferença regional causada pelas unidades de gravidade;

※ Sinais exclusivos de saída de ponto de interrupção e sobrecarga podem realizar a função de controle de ponto de interrupção e desligamento de valor máximo;

※ Diferentes acessórios podem ser usados ​​para testar: tensão, pressão, força de descascamento, força de rasgo, adesão, força de flexão, força de ruptura, força de soldagem, força de punção, força de abertura, etc.

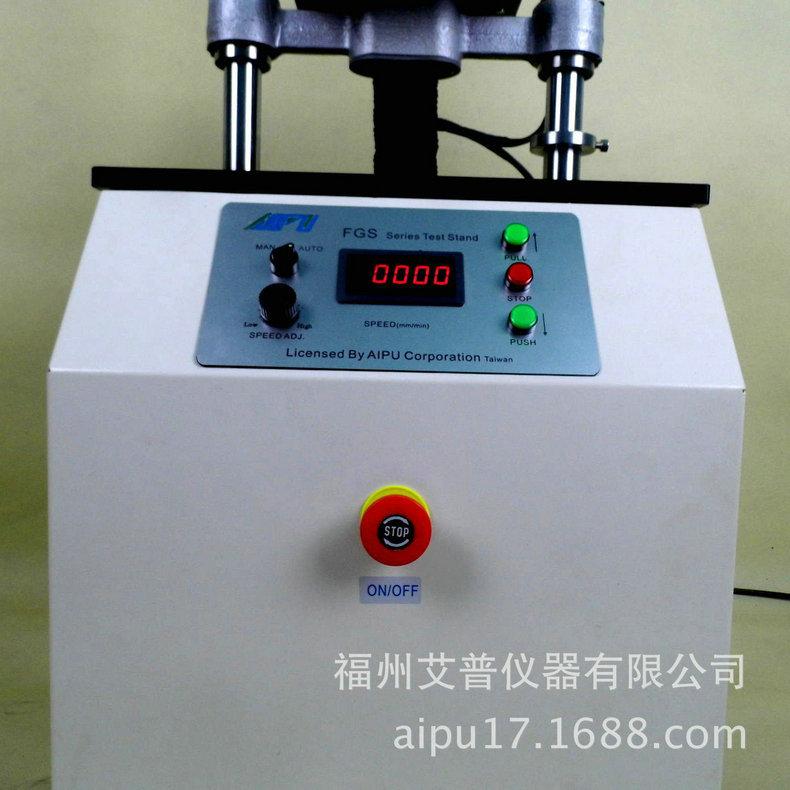

※ Exibição automática: Durante todo o processo de teste, a força do teste, o valor de pico e a velocidade do teste são exibidos em tempo real;

※ Com limite de deslocamento e função de desligamento automático por sobrecarga.

Comunicação entre instrumentos e computadores:

O instrumento vem com software de instalação e cabo de dados USB, mas o instrumento não é responsável pelo serviço de instalação. Após o instrumento se comunicar com o computador por meio do cabo de dados USB, os dados do valor de força podem ser transferidos para o computador para armazenamento.

Antes de o instrumento se comunicar com o computador, você precisa instalar o arquivo do driver USB do medidor de força push-pull e o software de leitura de dados USB HF Force Gauge.

Instalação de software e ambiente operacional:

① CPU: Dual-core 2.0 ou superior;

② Memória: 1G ou mais;

③ Disco rígido: 1G ou superior;

④ Placa gráfica: 512 MB ou superior;

⑤OperaçãoSistema: Windows;

⑥ Software aplicativo: Microsoft Excel (versão 2003 ou superior).

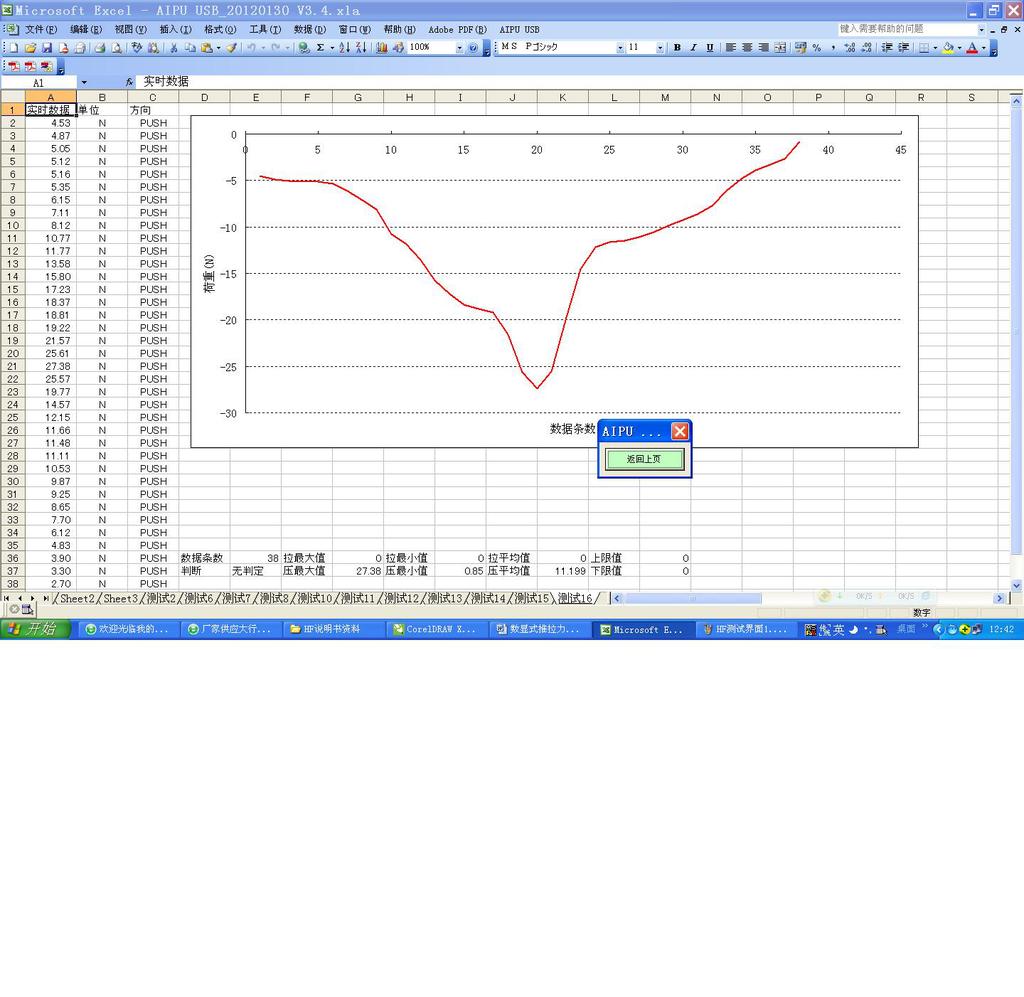

Interface de teste de computador：

Após o teste, o gráfico é gerado:
