1. Indicadores de nome e modelo do produto:
1.1. Nome e modelo do produto:

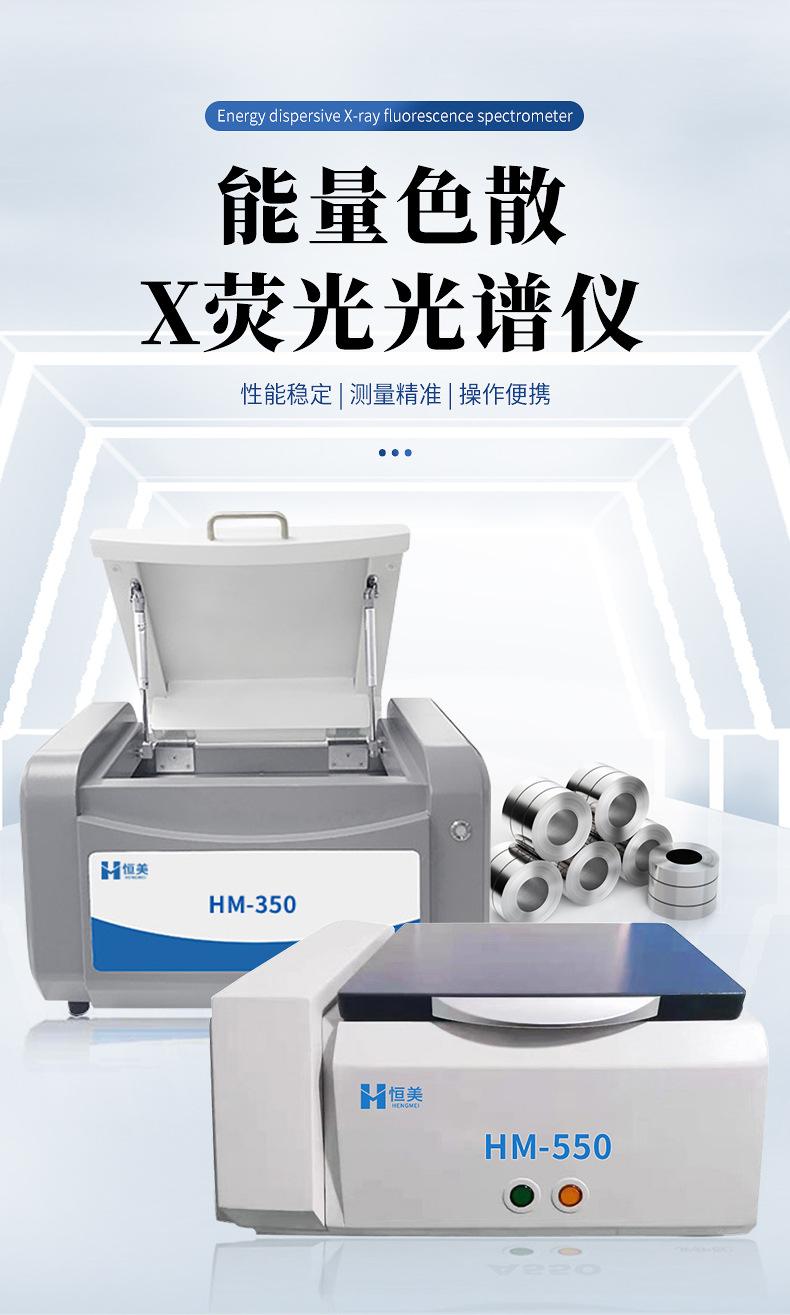

Espectrômetro de fluorescência de raios X dispersivo de energia --- HM-350
1.2. Fabricante: Hengmei Intelligent Manufacturing

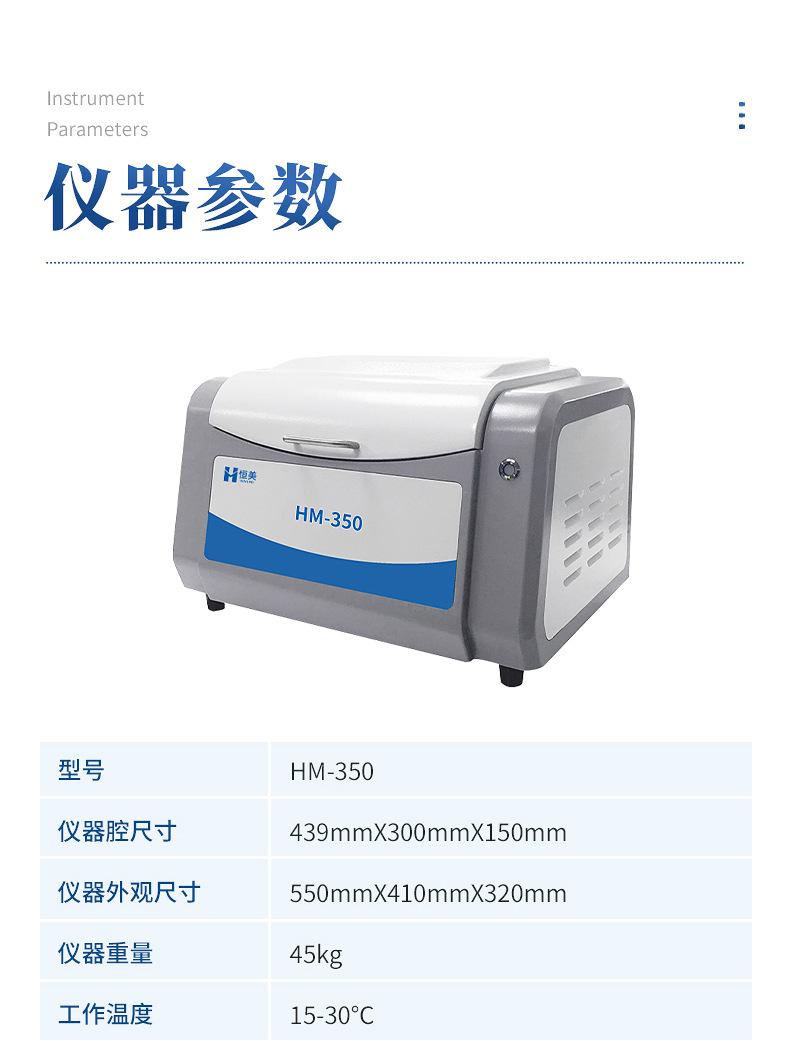

1.3. Especificações do instrumento
Tamanho da cavidade do instrumento 439mmX300mmX150mm
Dimensões do instrumento: 550mmX410mmX320mm
Peso do instrumento: 45kg
1.4. Condições de trabalho:
●Temperatura de trabalho: 15-30℃
Humidade relativa: 40% a 50%
●Fonte de alimentação: CA: 220 V ± 5 V

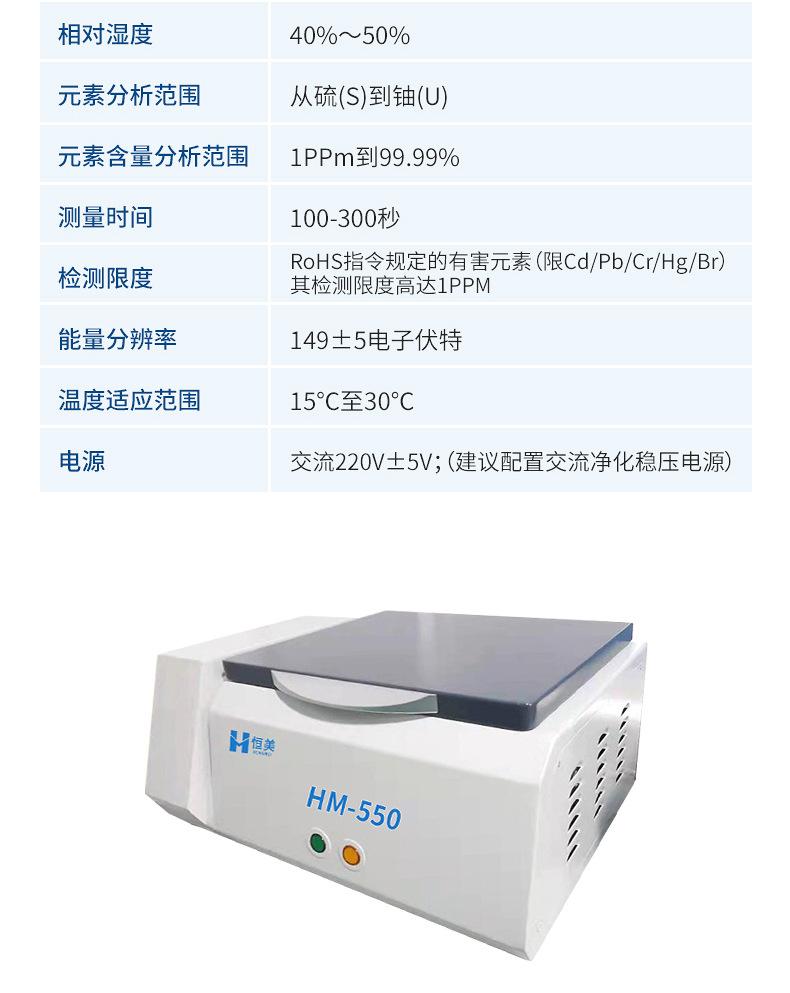

1.5. Desempenho técnico e indicadores:

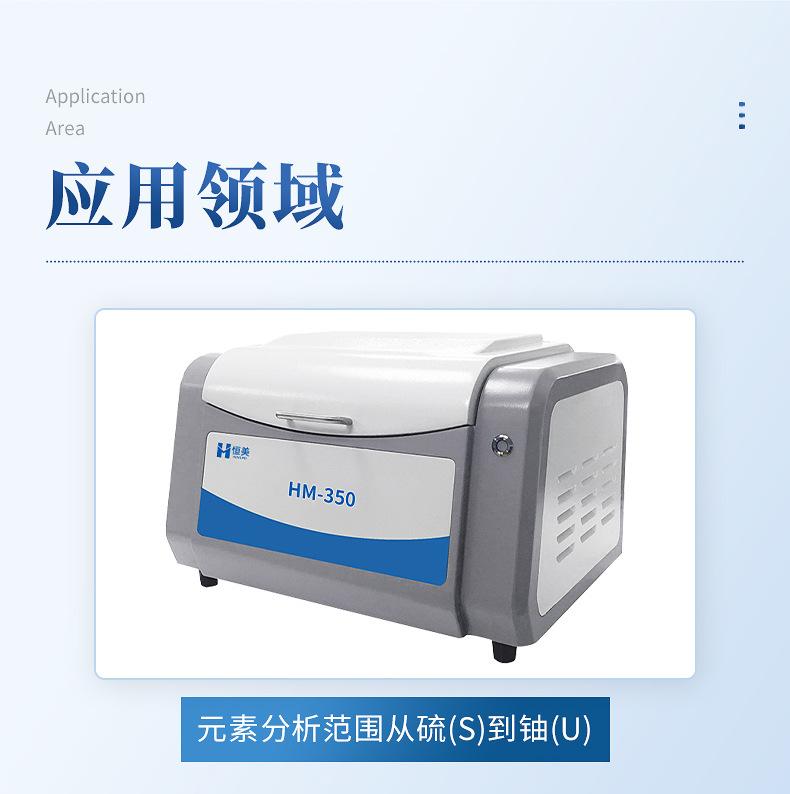

1.5.1. A análise dos elementos varia do enxofre (S) ao urânio (U);
1.5.2. O intervalo de análise de conteúdo do elemento é de 1PPm a 99,99%;
1.5.3. Tempo de medição: 100-300 segundos;
1.5.4. O limite de detecção de elementos nocivos especificados na Diretiva RoHS (limitado a Cd/Pb/Cr/Hg/Br) é tão alto quanto 1PPM;
1.5.5. A resolução de energia é de 149±5 elétron-volts;
1.5.6. A faixa de adaptabilidade de temperatura é de 15℃ a 30℃;
1.5.7 Fonte de alimentação: CA 220 V±5 V; (É recomendável configurar uma fonte de alimentação CA purificada e regulada.)
1.6.Características do produto
1.6.1R-350 é um produto especialmente projetado para diretrizes de proteção ambiental, como RoHS e EN71.

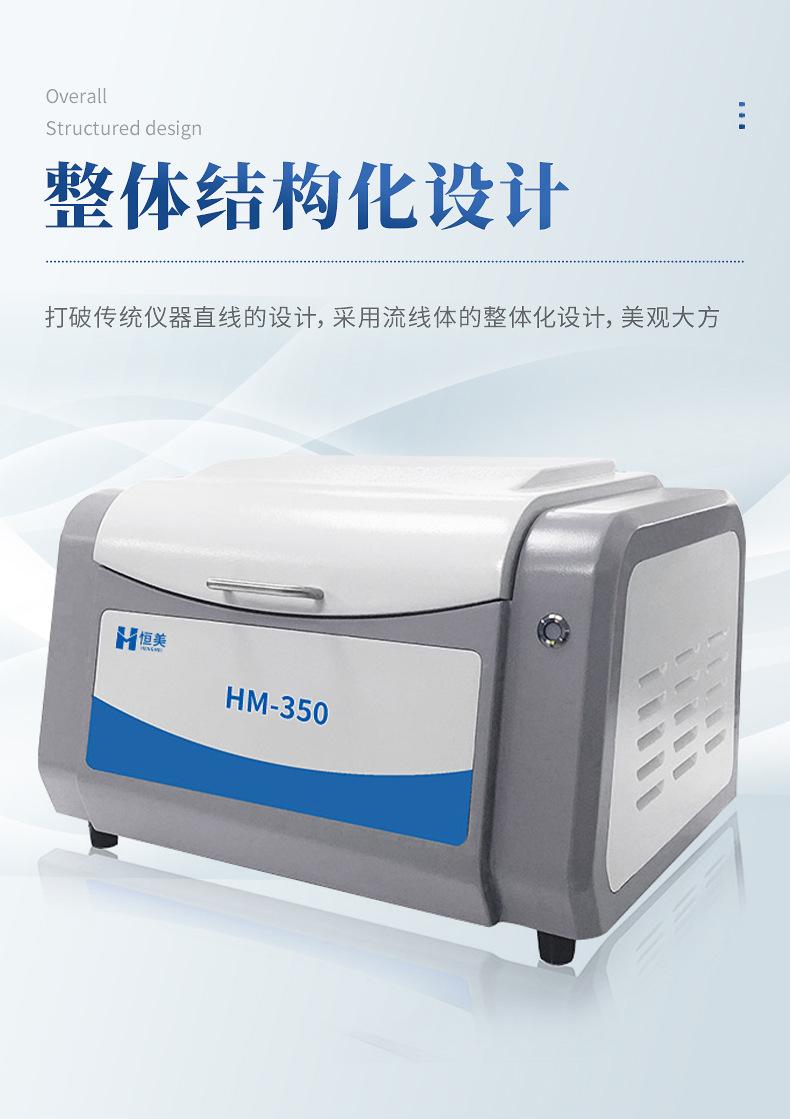

1.6.2 Quebrando o design tradicional de linha reta dos instrumentos, o instrumento adota um design aerodinâmico integrado, tornando-o elegante e estiloso.
1.6.3 Adote o novo detector americano Si-pin, que é resfriado eletricamente em vez de nitrogênio líquido, com tamanho pequeno, análise de dados precisa e baixo custo de manutenção.
1.6.4 O sistema de processamento de sinal SES desenvolvido de forma independente é usado para melhorar efetivamente a sensibilidade da medição e torná-la mais precisa.

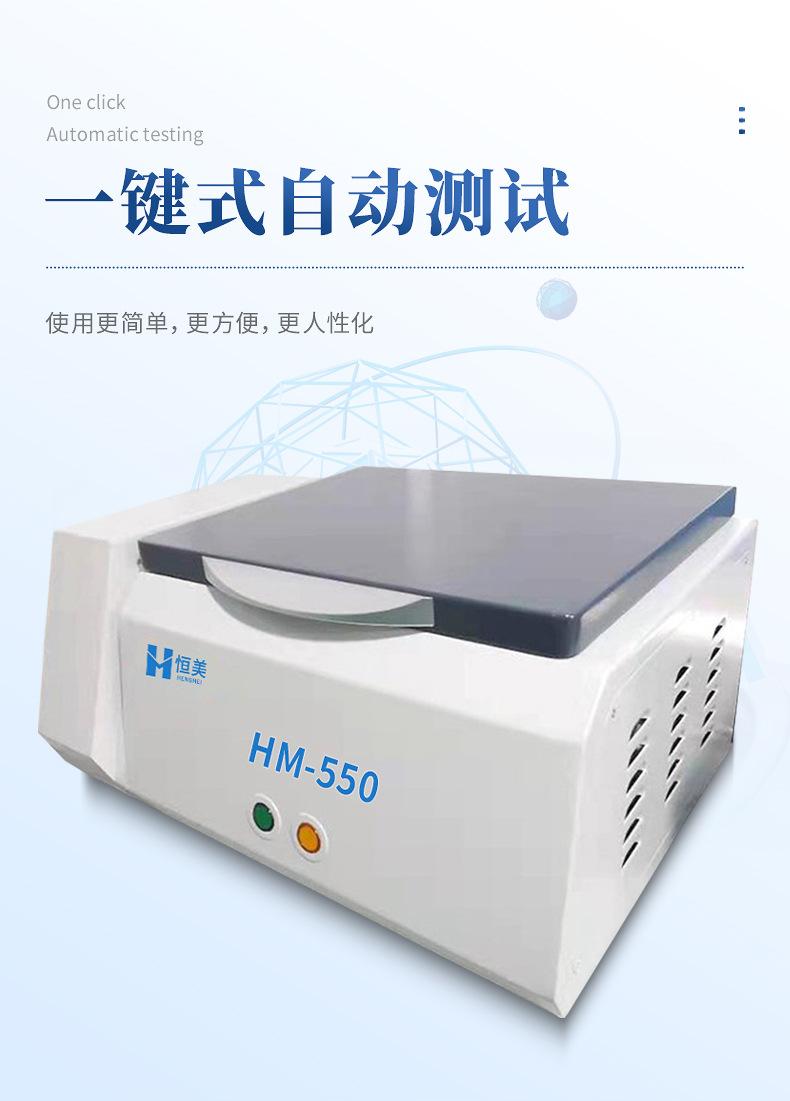

1.6.5 Teste automático de um botão, mais fácil de usar, mais conveniente e mais amigável.
1.6.6 Sete sistemas de correção de caminho óptico e colimação, alternados automaticamente de acordo com diferentes amostras.
1.6.7 Vários projetos anti-vazamento de radiação, o nível de proteção contra radiação é o mais alto entre produtos similares.

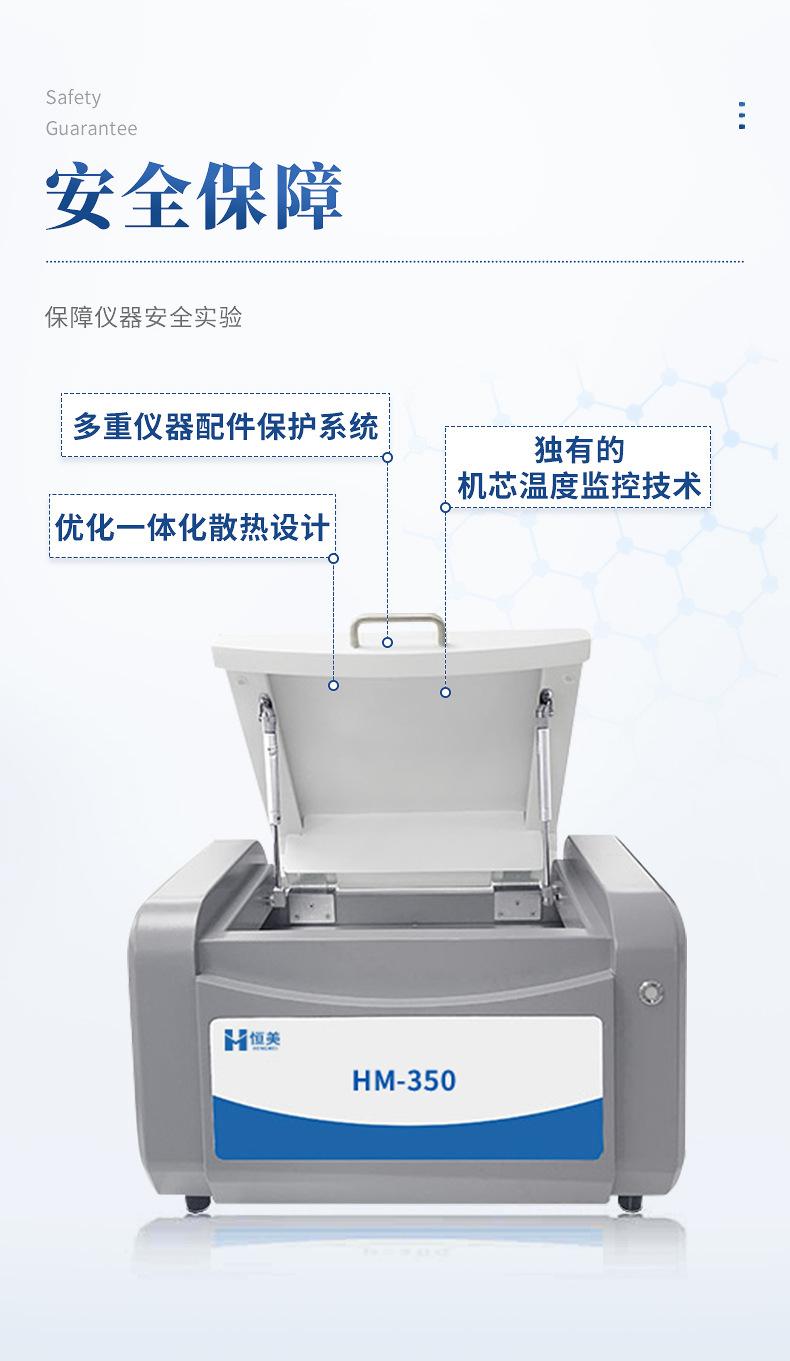

1.6.8 O design avançado de dissipação de calor integrada melhora muito o desempenho de dissipação de calor de toda a máquina e garante a operação segura dos principais componentes.
1.6.9 A tecnologia exclusiva de controle de temperatura de movimento garante a operação segura e confiável da fonte de raios X, prolonga efetivamente sua vida útil e reduz o custo de uso.
1.6.10 Sistema de proteção de múltiplos acessórios de instrumentos, que pode ser totalmente monitorado por software, tornando o trabalho do instrumento mais estável e seguro.
1.6.11 Software de teste especial RoHS, design de janela padrão, interface amigável e operação fácil.
1.6.12 Esta máquina usa interface USB2.0, que garante efetivamente uma transmissão de dados precisa, de alta velocidade e eficiente.
2. Configuração principal do hardware do instrumento
2.1 Detector de semicondutores resfriado eletricamente Si-pin: (detector mais recente)
2.1.1. Detector de semicondutores resfriado eletricamente Si-pin; resolução: 149±5 eV
2.1.2. Módulo de circuito de amplificação: detecta raios X característicos de amostras e amplifica ainda mais as informações coletadas pela detecção.
2.2Dispositivo de excitação de raios X:
2.2.1. Corrente de filamento Saída de corrente de filamento MÁX.: 1mA;
2.2.2. É um componente semi-consumível, de 50 W, refrigerado a ar.
2.3 Transmissor de alta tensão:
2.3.1. Tensão Tensão de saída MÁX.: 50KV;
2.3.2. Saída de tensão MIN: 5KV, controlável e ajustável
2.3.3. Proteção contra sobrecarga de tensão integrada
2.4 Analisador multicanal:
2.4.1. Converta o sinal analógico coletado em um sinal digital e forneça o resultado do processamento ao software do computador host.
2.4.2. Número máximo de canais: 4096;
2.4.3 Incluindo processamento de aprimoramento de sinal
2.5 Módulo de filtro de caminho óptico
2.5.1 Reduza a interferência no processo de transmissão do caminho óptico de raios X para garantir que o detector receba o sinal com precisão.
2.5.2 Integrar o colimador e o filtro;
2.6 Módulo de comutação automática do colimador
2.6.1 Existem até 8 opções, os diâmetros são 8#, 6#, 4#, 3#, 2#, 1#, 0,5#, 0,2#.
2.7 Módulo de troca automática de filtro
2.7.1 Seleção e troca livre de seis filtros.
2.8 Módulo de seleção automática da curva de trabalho
2.8.1 Selecione automaticamente a curva de trabalho, abandone a seleção manual, evite erros de operação humana e integre automação e inteligência
A interpretação é mais perfeita, tornando a operação mais humana e conveniente.

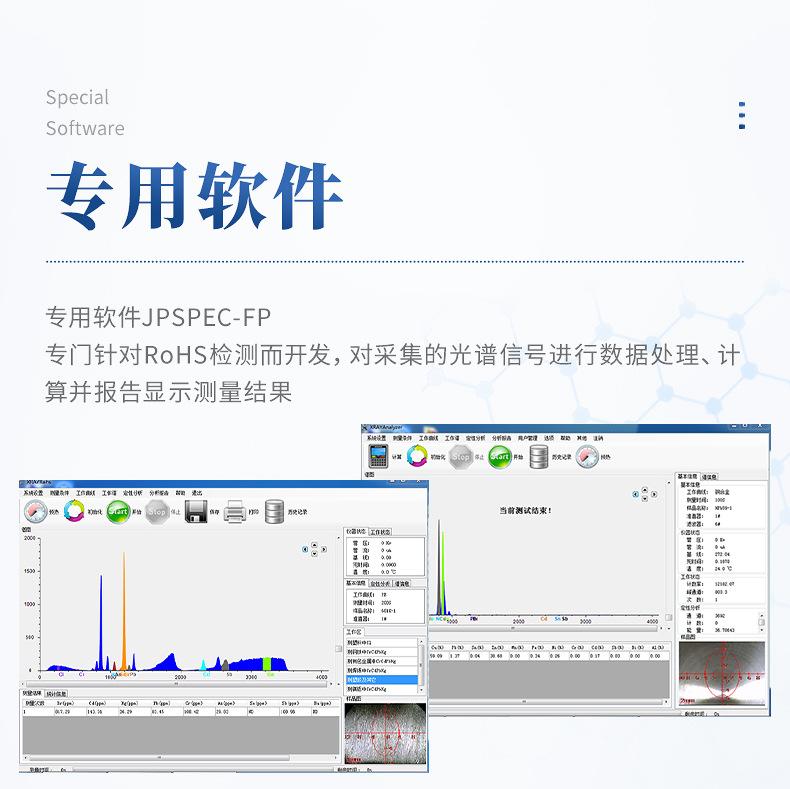

3. Software especial JPSPEC-FP
3.1.1 Introdução ao software
Desenvolvido especificamente para testes RoHS, ele processa os sinais espectrais coletados, calcula-os e relata os resultados da medição.
3.1.2 Introdução à função
※Responde especialmente aos seis elementos Cd, Pb, Hg, Br, Cr, teste de Cl das seis substâncias na Diretiva RoHS da UE, o tempo de medição é de 100-300 segundos
※A interface de operação é simples e intuitiva, fácil de usar e não requer operação profissional
Conforme mostrado abaixo:

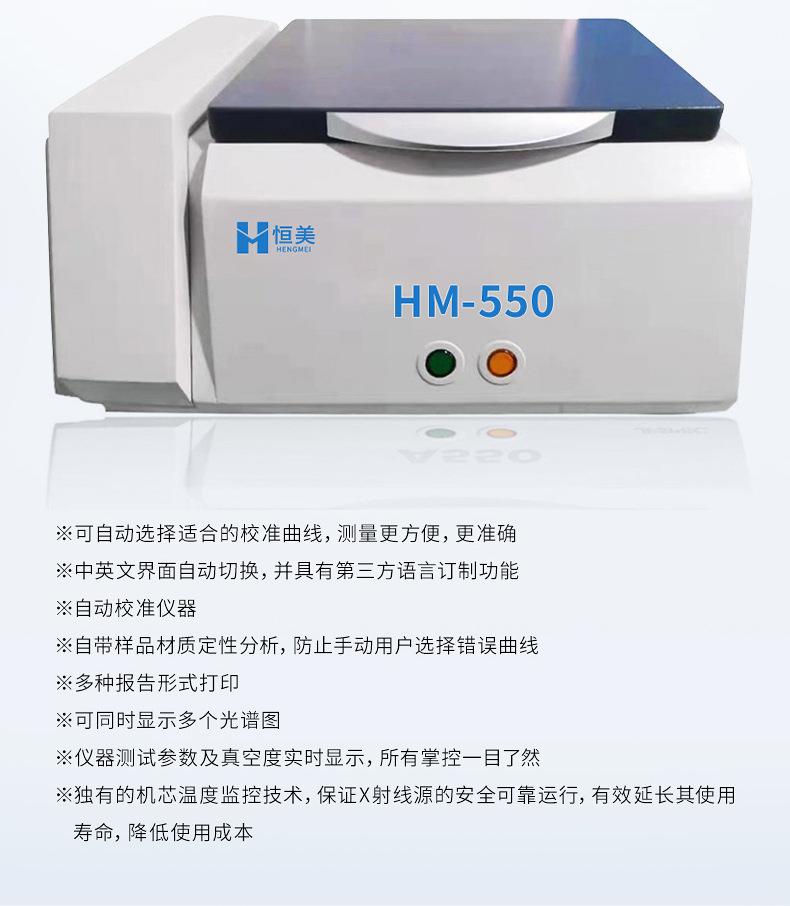

※Pode selecionar automaticamente a curva de calibração apropriada, tornando a medição mais conveniente e precisa.
※Alterne automaticamente entre as interfaces em chinês e inglês e ofereça suporte à personalização de idiomas de terceiros
※Calibre o instrumento automaticamente.
※ Vem com análise qualitativa de materiais de amostra para evitar que usuários manuais selecionem a curva errada
※Imprima relatórios em vários formatos.
※Vários espectros podem ser exibidos simultaneamente
※A tecnologia exclusiva de monitoramento de temperatura de movimento garante a operação segura e confiável da fonte de raios X, prolonga efetivamente sua vida útil e reduz o custo de uso.
4. Configuração de amostra
Amostras padrão são usadas para fazer curvas de trabalho
4.1 Câmara de amostra
Grande câmara de amostra aberta
4.2 Amostras padrão
Norma UE E60K
Amostras de prata pura
