um. O propósito principal

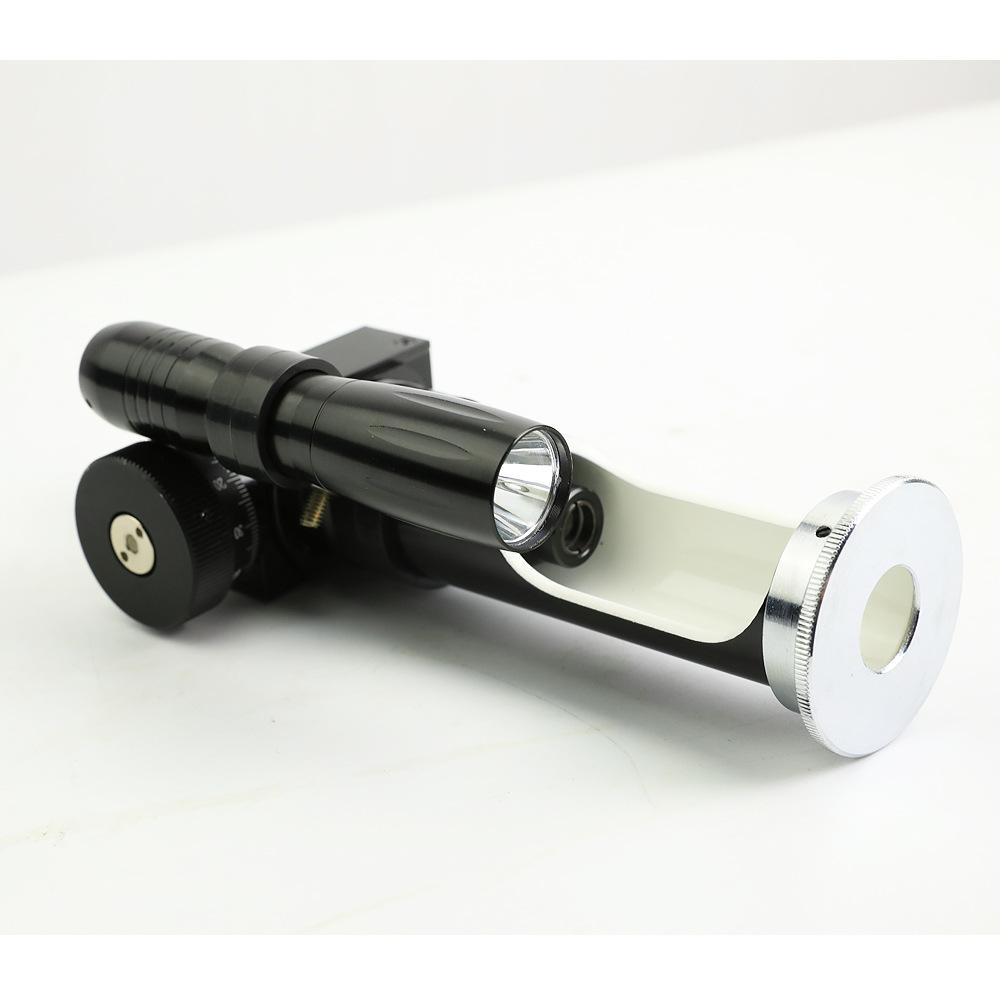

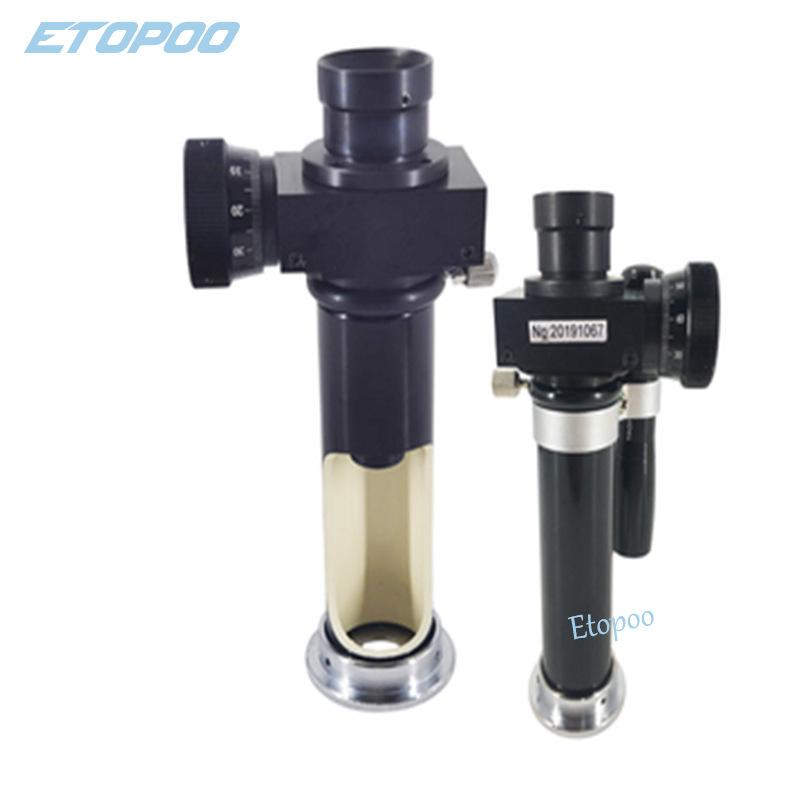

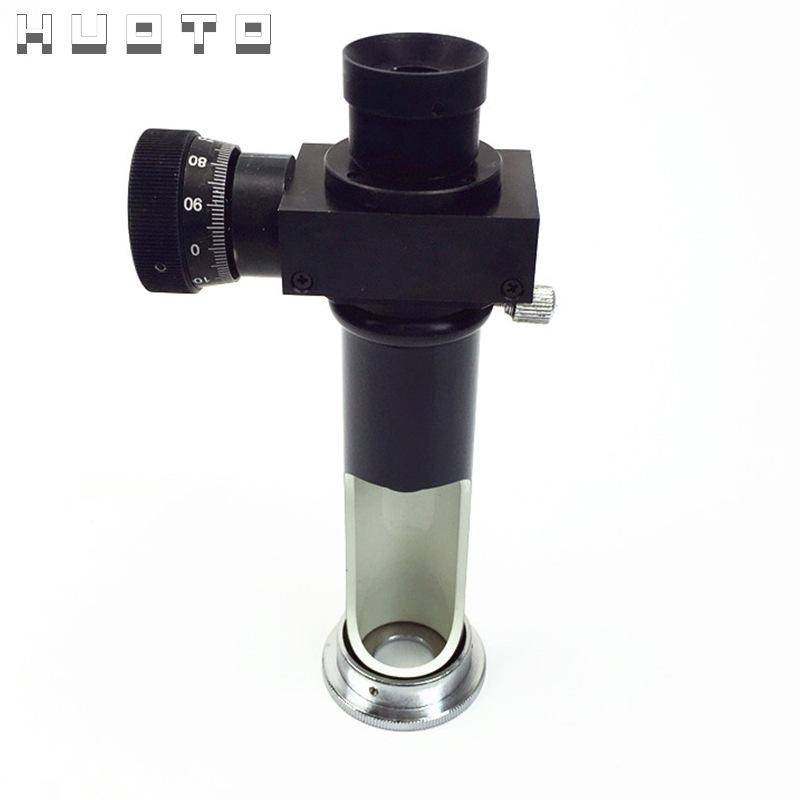

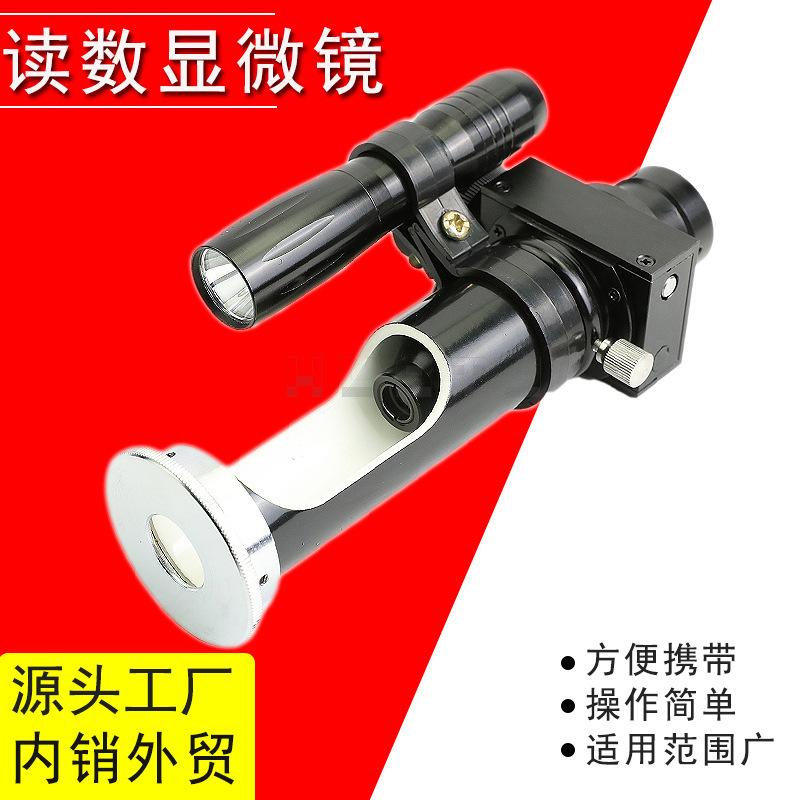

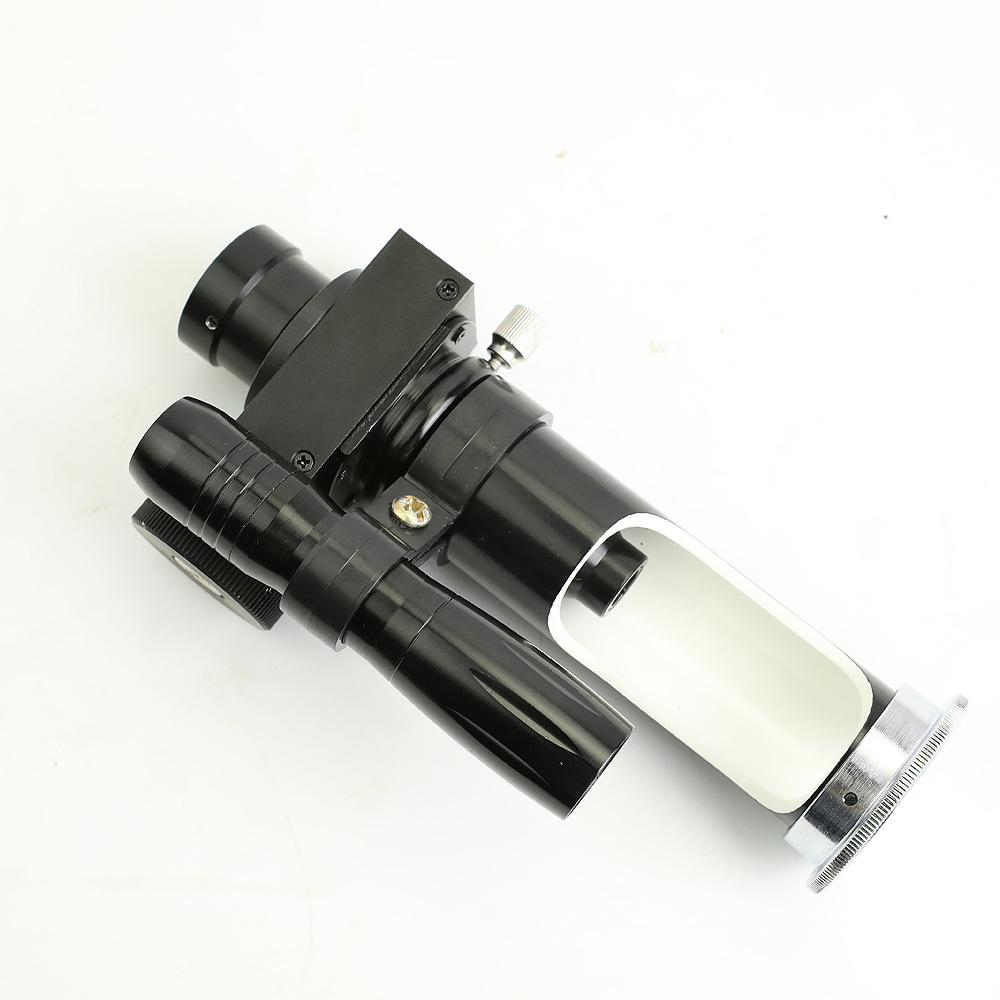

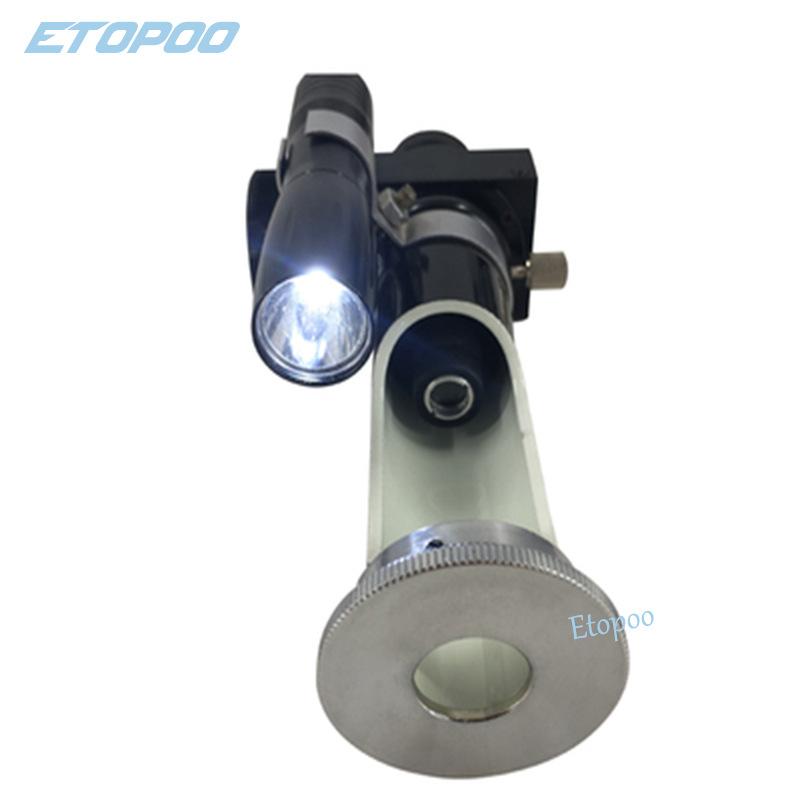

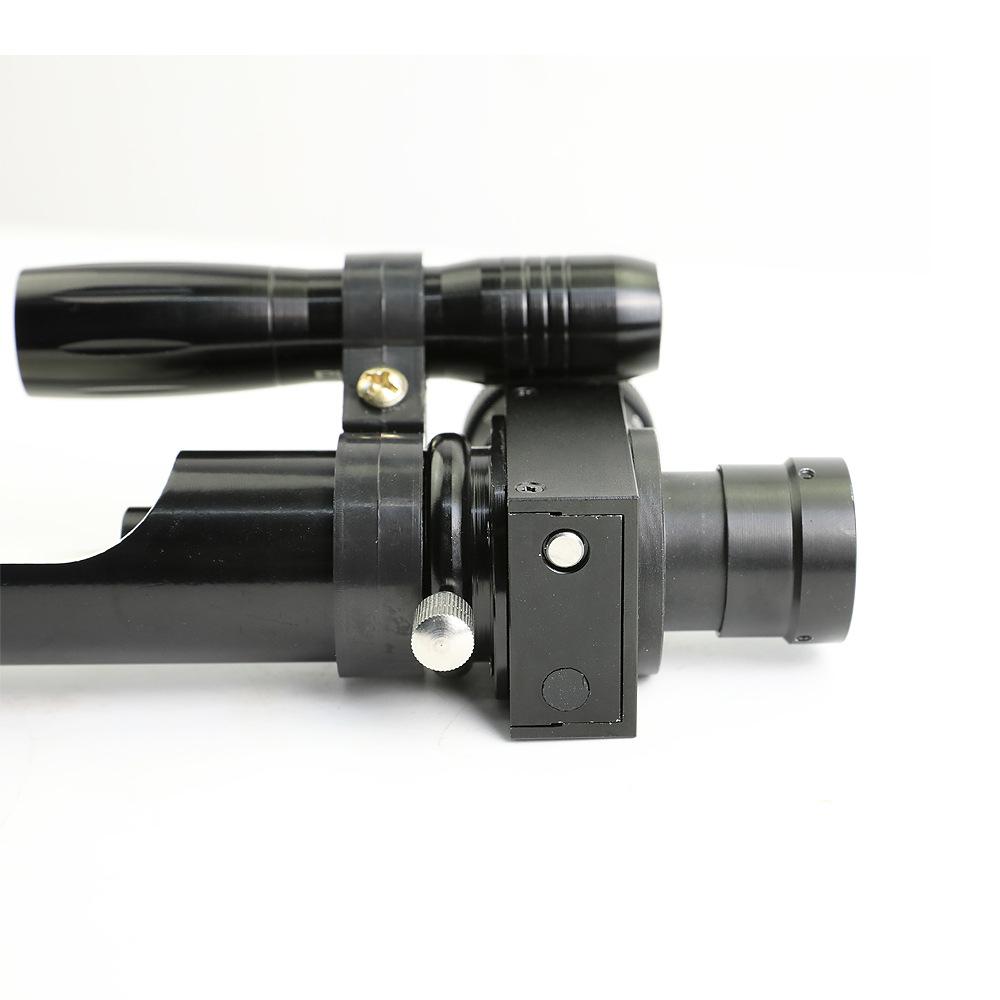

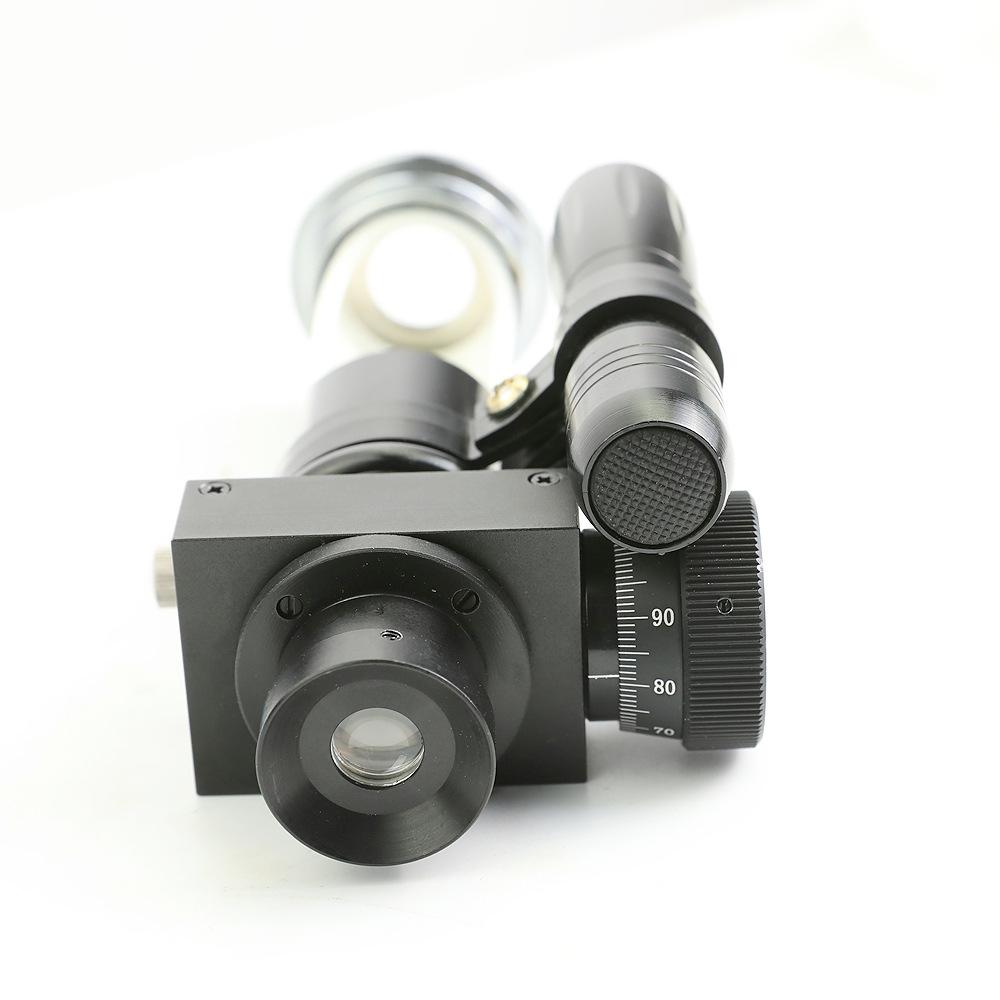

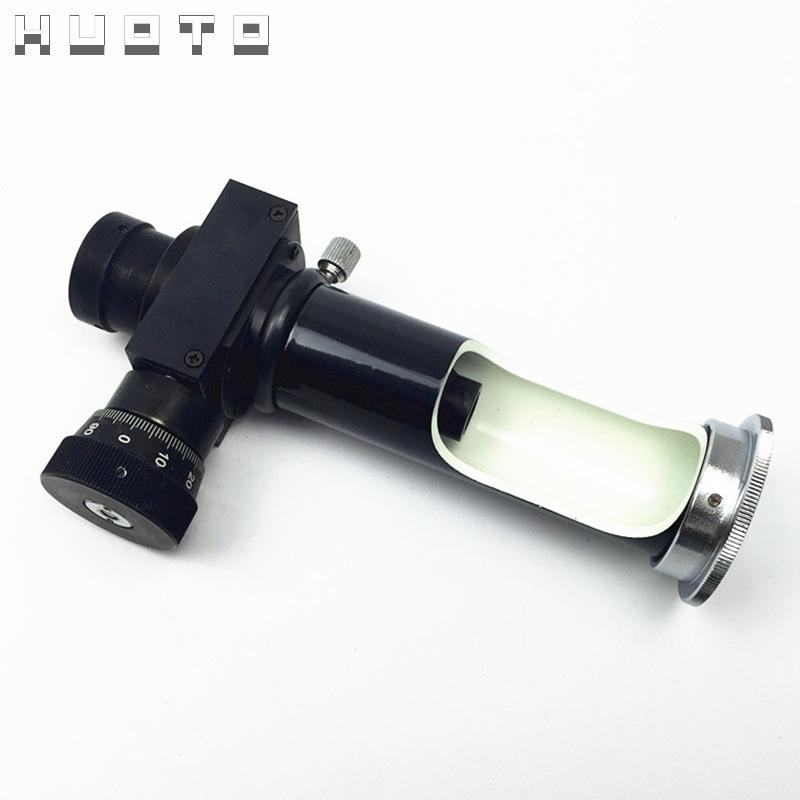

O microscópio portátil de medição e leitura é um tipo de instrumento de medição óptica, que tem as características de estrutura simples, operação conveniente e ampla faixa de aplicação. Os principais usos são os seguintes:
Determine o espaçamento dos furos, a largura da linha de pontuação, a largura da fenda e do dente, o comprimento, a qualidade da superfície do metal, a fibra, a densidade do tecido, as amostras, etc.
Além disso, este instrumento é particularmente adequado para medir o tamanho da indentação de vários testadores de dureza.

JC-10Os principais parâmetros técnicos
1.Ampliação do instrumento:20×
2.Ampliação da ocular:20×
3.Ampliação da lente objetiva:1×
4.Valor da retícula:1milímetros
5.Faixa de retícula:6milímetros
6.Faixa de medição:6milímetros
7.Valor mínimo de leitura do tambor micrométrico:0,01milímetros
8.Peso do instrumento:0,5Quilograma

JC-5Os principais parâmetros técnicos
1.Ampliação do instrumento:40×
2.Ampliação da ocular:20×
3.Ampliação da lente objetiva:2×
4.Valor da retícula:1milímetros
5.Linhas de retícula: 7
6.Faixa de medição:3milímetros
7.Valor mínimo de leitura do tambor micrométrico:0,005milímetros
8.Peso do instrumento:0,6Quilograma

Princípio de leitura do microscópio

Uma ferramenta de medição de comprimento que usa um sistema óptico de microscópio para ampliar, subdividir e ler as graduações de uma escala linear. É frequentemente usada como um componente de leitura de um comparador, uma máquina de medição de comprimento e um microscópio de ferramenta, ou como um componente de posicionamento de uma máquina de perfuração por coordenadas e uma retificadora por coordenadas. Também pode ser usada sozinha para medir dimensões menores, como espaçamento de linha, diâmetro de indentação em testes de dureza, diâmetro de trinca e furo pequeno, etc. Seus valores de graduação são10Mícron,1Micron e0,5Vários mícrons.

De acordo com os diferentes princípios de subdivisão, os microscópios de leitura são geralmente divididos em tipo de leitura direta, tipo de marca móvel e tipo de movimento de imagem.3tipo.

1.Microscópio de leitura direta:A escala na régua é parcialmente ampliada pela lente objetiva e capturada na retícula.1milímetros,Aumente o zoom para o mesmo tamanho do retículo100A distância entre as divisões é igual,Ler através da ocular (ampliação)0,01Valor de graduação em milímetros.

2.Microscópio de leitura móvel de retículo:Ao medir, gire o micro volante para alinhar as linhas de escala dupla na placa de escala móvel com as linhas de escala, leia os percentis e milésimos do tambor de leitura ou outro mecanismo de leitura e leia os décimos da placa de escala móvel.(Ou outros mecanismos de micromovimento)Desgaste, alguns microscópios transformam as linhas duplas na placa de escala móvel em espirais arquimedianas duplas (Figurac). O passo da espiral dupla arquimediana é igual a1/10A distância entre as linhas da escala é multiplicada pela ampliação da lente objetiva, e o círculo interno é gravado com100Então, depois de se alinhar com o padrão de linha,Você pode ler os décimos na escala fixa e no

Leia percentis e milésimos na retícula.

3.Microscópio de leitura de movimento de imagem: Um elemento óptico móvel (como vidro plano-paralelo, vidro de cunha ou lente de compensação, etc.) é adicionado entre a lente objetiva e a retícula. Quando tal elemento óptico é movido, a imagem da linha da escala linear se moverá. Depois que a imagem da linha é alinhada com as linhas duplas na retícula fixa, os valores décimo, centésimo e milésimo podem ser lidos da retícula fixa e da retícula móvel, respectivamente.

A parte que amplia a escala através da lente objetiva e a projeta na tela, e usa a retícula e o dispositivo de micromovimento para subdividir e ler a escala é chamada de cabeça de leitura óptica. Ela pode reduzir a fadiga do olho humano ao mirar e ler. Seu valor de graduação é10Mícron,2Micron e1Vários mícrons.

O princípio de funcionamento e uso do microscópio de leitura. O microscópio é um instrumento óptico de precisão.300Muitos anos de história de desenvolvimento. Desde a invenção dos microscópios, as pessoas têm visto muitas estruturas minúsculas que eram invisíveis no passado. Atualmente, não existem apenas microscópios ópticos que podem ampliar mais de mil vezes, mas também microscópios eletrônicos que podem ampliar centenas de milhares de vezes, o que nos permite ter uma compreensão mais profunda das coisas ao nosso redor. A maioria dos tamanhos de indentação que medimos no teste de dureza Brinell são concluídos por meio de um microscópio. Portanto, o desempenho do microscópio é a chave para um bom experimento de medição.

Processo de instalação do microscópio de leitura

Primeiro, ajuste o zero e ajuste a porca giratória para alinhar a linha de marcação.XA porca rotativa é dividida em50Grade, cada grade0,01 mm. Marcação de linhas no vidroAsuperior,XEixo em vidroBApós zerar, use o testador de dureza para fazer uma indentação na peça de trabalho.Fe o diâmetro da esfera de açoDAjuste a porca rotativa de modo que o contato conectado à porca empurre a folha de vidro.AexistirXMover na direção axial, tangente à indentação duas vezes, a folha de vidroAHá uma conexão de mola entre o contato e o contato, que pode ser livremente estendida e retraída. A distância percorrida pela linha de marcação pode ser lida através de um microscópio, que é o diâmetro da indentação. No entanto, como a indentação geralmente tem formato irregular, a peça de trabalho deve ser girada90°Meça novamente e tire a média.

Como operar um microscópio de leitura

1．Primeiro, ajuste o microscópio de leitura para zero (observe que você deve girar o botão suavemente, porque o microscópio de leitura é um instrumento de alta precisão com alto custo, e força excessiva levará à redução da precisão);

2．Em seguida, coloque o componente recuado em uma superfície de trabalho horizontal;

3．Coloque o microscópio de leitura no componente (ao colocar o microscópio e a peça de trabalho juntos, não sacuda as mãos, porque a combinação do microscópio e da peça de trabalho não é muito firme, e um pouco de descuido pode causar erros de leitura) e aponte o orifício de luz em direção à luz;

4． Girando a porca, a linha de marcaçãoXO eixo se move para a esquerda e para a direita;

5．A linha de marcação é tangente a ambos os lados da indentação. A distância percorrida pela linha de marcação é o diâmetro da indentação;

6．Gire a peça de trabalho90°, meça novamente (mas como o recuo geralmente é irregular, a peça de trabalho deve ser girada90°, meça novamente e tire a média) e tire a média dos dois resultados para obter o diâmetro final do furo.

7．Após registrar a leitura, retorne o microscópio para zero e coloque-o de volta na posição designada.

Como usar um microscópio de leitura

O microscópio de leitura é usado para medir pequenas distâncias ou pequenas mudanças de distância. Sua estrutura é dividida em uma parte mecânica e uma parte óptica. É um microscópio telefoto montado em uma lâmina acionada por um parafuso. Conforme mostrado acima, esta mesa de lâmina e o microscópio podem ser instalados em diferentes direções. Ele pode ser apontado para frente, movido para cima e para baixo, para a esquerda e para a direita; ou apontado para baixo e movido para a esquerda e para a direita. A mesa de lâmina é instalada em uma base grande. (Figura1-13) A faixa de medição do microscópio de leitura é geralmente de vários centímetros, e o valor de graduação é0,001A parte mecânica de um microscópio de leitura comum é feita de acordo com o princípio do parafuso micrométrico.1O disco de escala de ligação da haste do parafuso milimétrico é de aproximadamente100Portanto, é

O valor da graduação é0,001cm. Outro tipo é usar um cinto0,01Ocular de medição em escala milimétrica para medir deslocamentos mínimos.

Etapas da operação de leitura do microscópio:

1.Instale o microscópio de leitura adequadamente e aponte-o para o objeto a ser medido;

2.Ajuste a ocular do microscópio para ver claramente a retícula (ou régua);

3.Ajuste o foco do microscópio ou mova todo o instrumento para tornar a imagem do objeto a ser testado nítida e eliminar a paralaxe, ou seja, quando os olhos se movem para cima e para baixo, não há movimento relativo entre a mira e a imagem do objeto a ser testado;

4.Primeiro, alinhe a mira com um ponto (ou uma linha) no objeto a ser testado.A, registre a leitura; gire o parafuso e alinhe-o com outro pontoB, e então registre a leitura. A diferença entre as duas leituras éABObserve que o parafuso deve se mover em apenas uma direção entre as duas leituras para evitar diferenças de passo.
