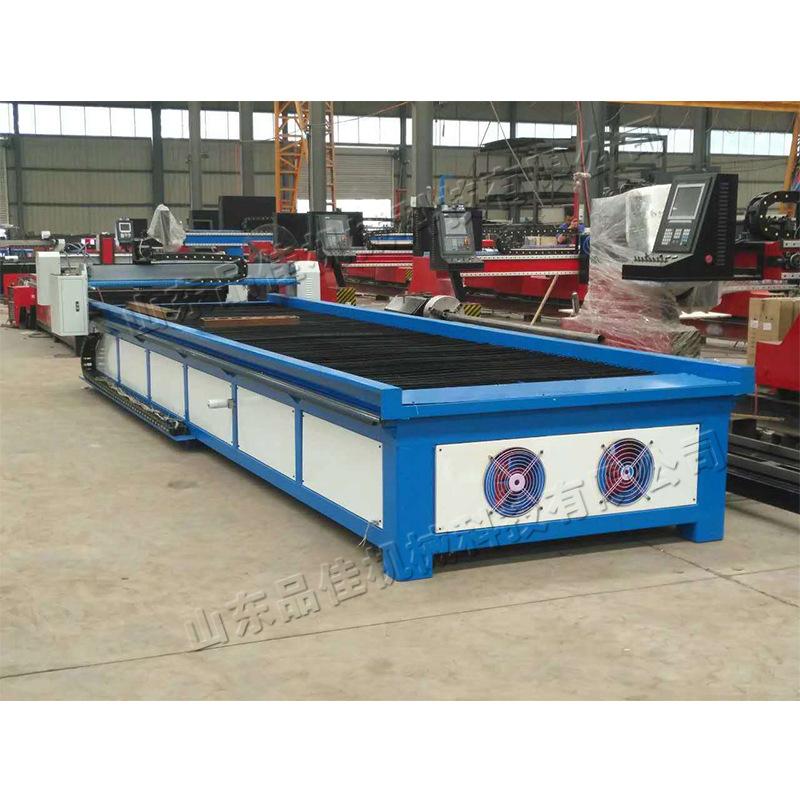

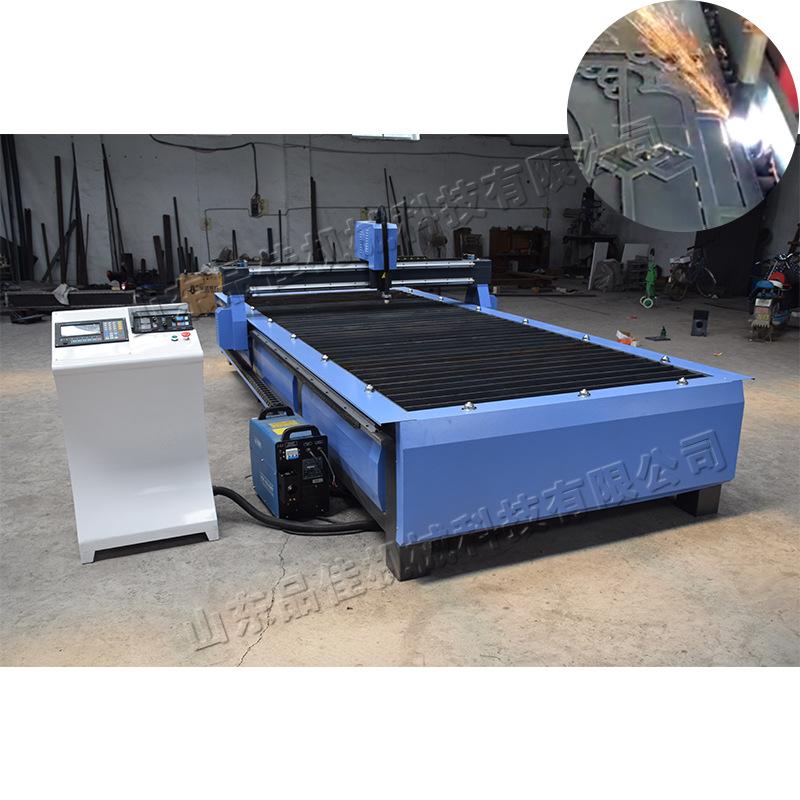

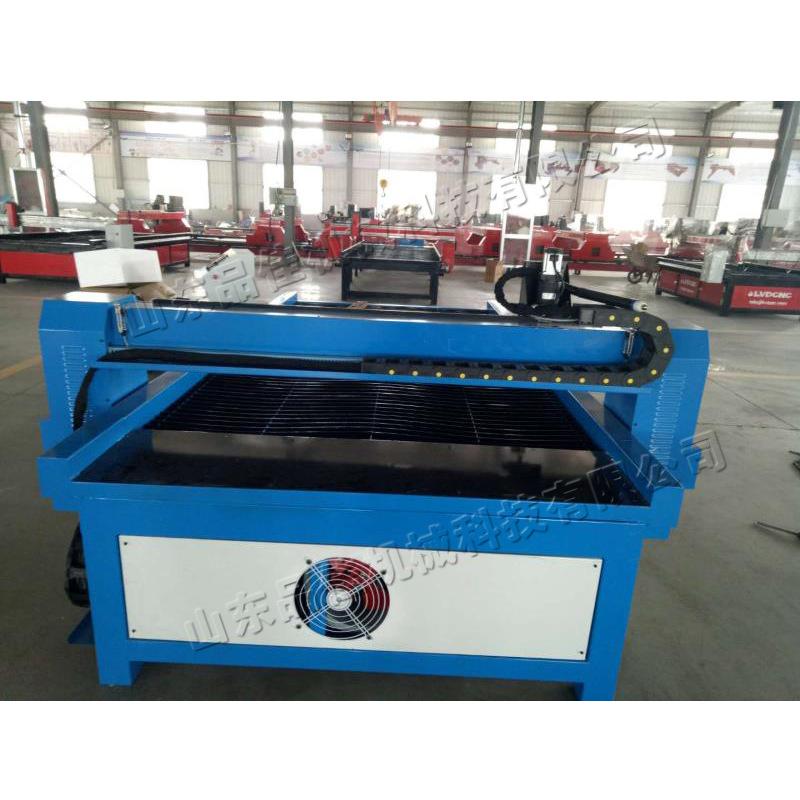

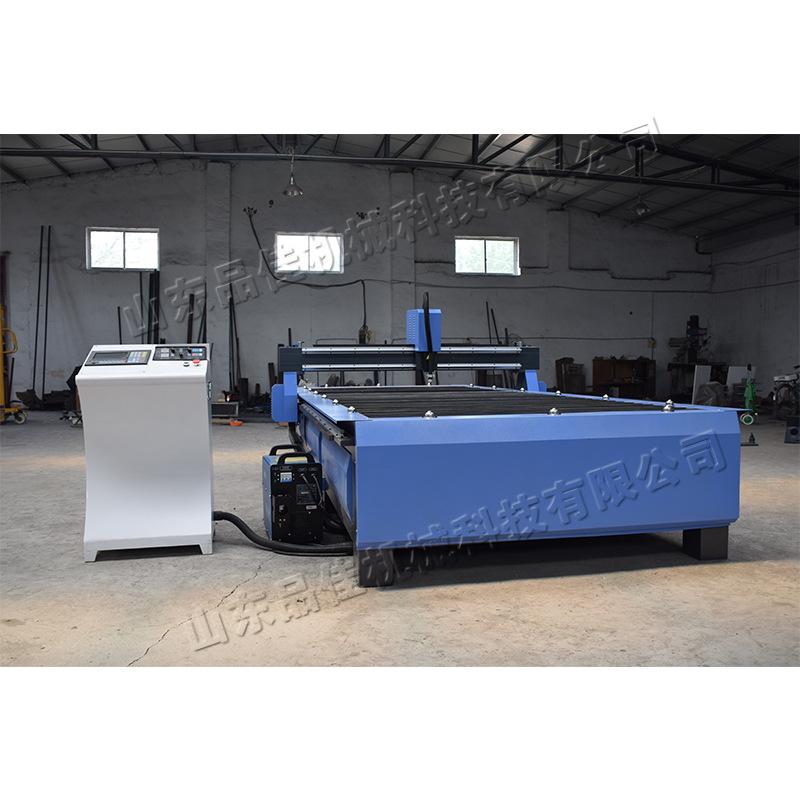

Máquina de corte a plasma de mesa Este tipo de máquina de corte também é uma estrutura de mesa, com um vão transversal de 2m, adota guias lineares, acionamento bilateral e pode ser configurada com tochas de chama/plasma e um sistema de ajuste automático de altura correspondente de acordo com os requisitos do usuário. Pode ser configurada tanto para corte CNC quanto para corte em linha reta. Um sistema opcional de ajuste automático de altura está disponível. Suas principais características funcionais são que o sistema de controle usa um computador industrial, pode aceitar importação de programa de processamento externo e pode realizar acompanhamento gráfico em tempo real durante o corte.
|
1. Principais indicadores técnicos |
|||
|
Largura lateral do trilho |
1,8m |
Largura de corte efetiva |
1,5 m |
|
Comprimento longitudinal do trilho-guia |
4,5 m |
Comprimento de corte efetivo |
4,0 m |
|
Maçarico de corte de plasma |
Grupo 1 |
Fonte de alimentação de plasma |
LGK-120IGBT |
|
Precisão de movimento |
0,01 mm/passo |
Velocidade de funcionamento da máquina |
12000 mm/minuto |
|
Modo de condução |
Unidade de dupla face |
Ajuste automático de altura |
0-120 mm |
|
2. Condições de trabalho |
|||
|
Corte por chama (não incluso) |
corte a plasma |
||
|
tensão |
220V 50Hz |
tensão |
380 V 50 Hz |
|
potência de entrada |
3KW |
potência de entrada |
10KW |
|
Fonte de gás |
Oxigênio, gás combustível |
Fonte de gás |
ar comprimido |
|
Humidade relativa |
90% |
Humidade relativa |
90% |
|
temperatura ambiente |
0-45℃ |
temperatura ambiente |
0-45℃ |
