Função do paquímetro de profundidade: usado para medir a profundidade de ranhuras ou furos, a altura do degrau e o comprimento de peças de trabalho trapezoidais, sendo geralmente chamado de "medidor de profundidade".

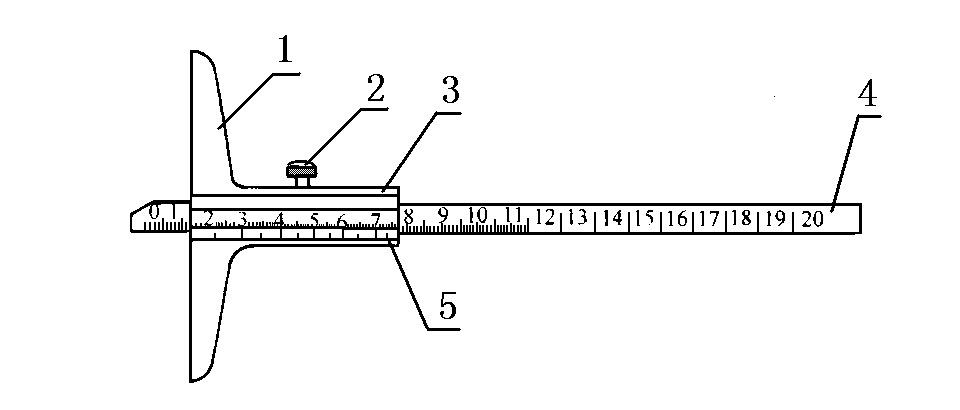

1- base de medição; 2- parafusos de fixação; 3- estrutura da régua; 4- corpo da régua; 5- nônio.

O paquímetro de profundidade é mostrado na Figura 2 e é usado para medir a dimensão de profundidade de peças ou a altura de degraus e a profundidade de ranhuras. A característica estrutural do paquímetro de profundidade é que as duas garras de medição da estrutura da escala 3 são conectadas para formar uma base de medição 1 com um paquímetro, e a face final da base e a face final do corpo da escala 4 são suas duas faces de medição. Ao medir a profundidade de um furo interno, por exemplo, a face final da base deve estar próxima à face final do furo medido, de modo que o corpo da escala fique paralelo à linha central do furo medido, e o corpo da escala seja inserido no paquímetro de profundidade. A distância entre a face final do corpo da escala e a face final da base é a dimensão de profundidade da peça medida.

abcde

O método de leitura do paquímetro de profundidade é exatamente o mesmo que o do paquímetro de profundidade. Ao medir, primeiro pressione a base de medição levemente na superfície de referência da peça de trabalho, e as duas faces finais devem entrar em contato com a superfície de referência da peça de trabalho, conforme mostrado na Figura (a). Ao medir degraus, como eixos, a face final da base de medição deve ser pressionada firmemente contra a superfície de referência, conforme mostrado nas Figuras (b) e (c), e então mova a régua até que a face final do corpo da régua entre em contato com a superfície de medição (superfície do degrau) da peça de trabalho, e então fixe a estrutura da régua com um parafuso de aperto, levante o paquímetro e leia a dimensão da profundidade. Ao medir a profundidade de um furo interno de pequeno diâmetro com vários degraus, preste atenção se a face final do corpo da régua está no degrau a ser medido, Figura (d). Quando a superfície de referência é uma curva, Figura (e), a face final da base de medição deve ser colocada no ponto alto da curva, e a dimensão da profundidade medida é a dimensão real da peça de trabalho, caso contrário, haverá erros de medição.
