1. Lâminas de mistura: 2 camadas, 4 peças × 45°

2. Diâmetro de funcionamento da lâmina de mistura: φ200mm

3. Velocidade da lâmina de agitação: (sentido horário) 80±4r/min

4. Velocidade do tambor de mistura: (sentido anti-horário) 60±2r/min

5. Capacidade do tambor de mistura: 28L

6. Capacidade nominal do tambor de mistura: (descarga) 15L

7. Diâmetro interno do tambor de mistura: φ380mm

8. Profundidade do tambor de mistura: 290 mm

9. Folga entre a lâmina fixa e a parede do tambor de mistura: 2±0,5mm

10. A distância entre a lâmina de agitação e a parte inferior do tambor de mistura: 2±0,5mm

11. Voltagem e potência: 380V/1500W

3. Estrutura e princípio do misturador de argamassa UJZ-15

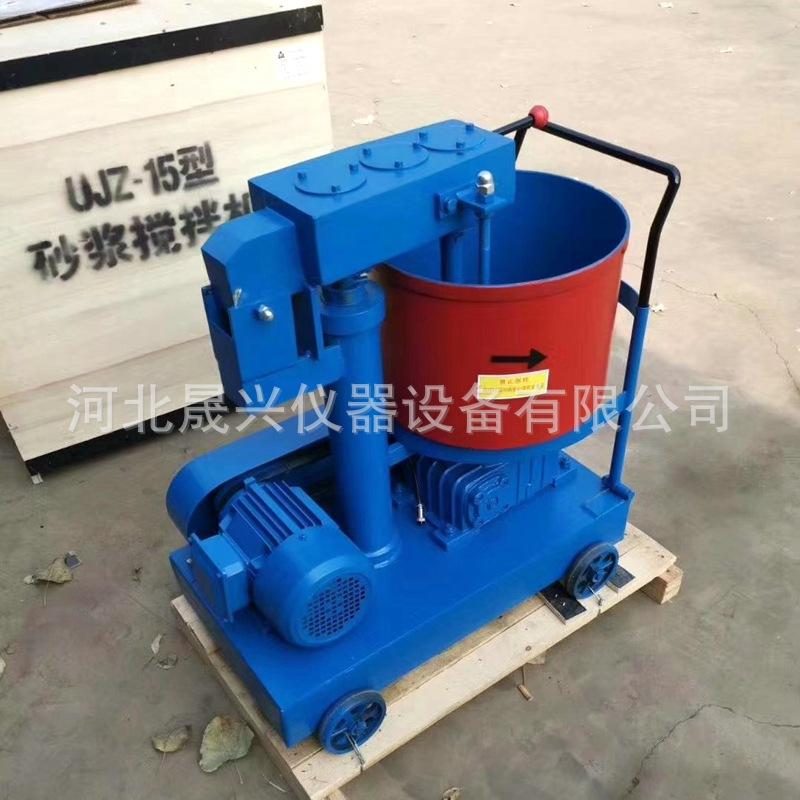

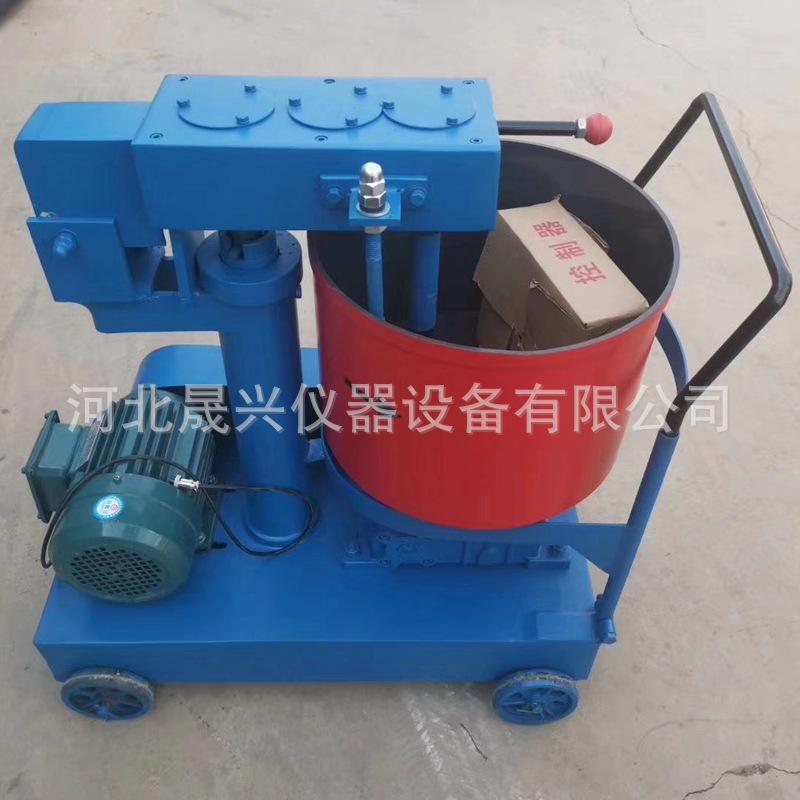

1. O misturador de argamassa UJZ-15 consiste em uma caixa, motor, caixa de engrenagens sem-fim, caixa de engrenagens, lâminas, raspadores, cilindro, estrutura sem-fim e controlador de programa.

2. O tipo de transmissão do misturador de argamassa UJZ-15 é que o motor é conectado à caixa de engrenagens sem-fim e a engrenagem sem-fim é acionada. A extremidade superior do eixo da engrenagem sem-fim aciona o tambor de mistura para girar no sentido anti-horário através da embreagem. A engrenagem de saída na extremidade inferior do eixo da engrenagem sem-fim é engatada com a engrenagem na extremidade inferior da coluna. A engrenagem de acionamento da caixa de engrenagens superior é acionada através do acoplamento superior do eixo vertical. A engrenagem de mistura aciona as lâminas de mistura para girar no sentido horário através da engrenagem intermediária. O procedimento de transmissão específico é: a velocidade do tambor de mistura é 1452×2/48=60,42r/min

4. Operação e uso do misturador de argamassa UJZ-15

Primeiro, abaixe a caixa de engrenagens, pressione o interruptor do controlador do programa, deixe-a em marcha lenta e verifique se a direção é consistente com a direção. Após parar, verifique se a folga entre o raspador e a parede do tambor de mistura e o fundo do tambor de mistura está correta. Após o ajuste, aperte a porca da lâmina de mistura e coloque os materiais preparados em proporção no tambor, ligue a máquina para mexer e, em seguida, despeje lentamente uma quantidade adequada de água no tambor. Após os materiais serem despejados e mexidos uniformemente, pare a máquina e gire o mecanismo de giro da caixa para inclinar o tambor em um ângulo, retire os materiais para uso em espera e certifique-se de verificar se a posição do fundo do tambor e da base está correta ao redefinir o tambor de mistura após cada agitação e descarga de materiais, caso contrário, não ligue a máquina.

5. Manutenção e cuidados do misturador de argamassa UJZ-15

1. O misturador de argamassa UJZ-15 deve ser colocado em um ambiente seco e sem nenhum meio corrosivo.

2. Após usar o misturador de argamassa UJZ-15, certifique-se de limpar o interior do cilindro e as lâminas de mistura com água limpa e secá-las. (Se a máquina não for usada por um longo período, você pode aplicar óleo antiferrugem no interior e na superfície das lâminas.)

3. Sempre preste atenção se os fechos estão soltos após o uso e aperte-os a tempo.

4. Ao alimentar, é estritamente proibido colocar pregos de ferro, fios de ferro e outros objetos duros em cimento e areia para evitar danos à máquina.

5. Após o redutor ter sido usado por um período de tempo, verifique o nível do óleo lubrificante e adicione óleo a tempo até que o nível do óleo possa ser visto através do orifício de observação. A qualidade do óleo é óleo mecânico 30#.

6. Se a máquina tombar durante o reparo, o óleo acumulado no cárter deve ser drenado primeiro. Normalmente, o óleo deve ser trocado uma vez por trimestre.
