Nome do produto: Misturador submersível QJB

Uso do produto:

O misturador submersível QJB pode ser dividido em séries de mistura e agitação de alta velocidade e séries de fluxo de pressão de baixa velocidade.

O misturador ciclônico multifuncional da série QJB de mistura de alta velocidade é adequado para tanques de balanceamento, tanques de nitrificação/desnitrificação, tratamento de lodo e tanques de armazenamento em estações de tratamento de esgoto, bem como para misturar líquidos contendo matéria suspensa e impurezas sólidas em processos industriais para evitar sedimentação.

O misturador ciclônico multifuncional QJB série push-flow de baixa velocidade é adequado para tanques de aeração e tanques anaeróbicos em estações de tratamento de esgoto industriais e urbanas, grandes tanques de nitrificação e desnitrificação, tanques de tratamento de lodo ativado tipo disco, veículos de desinfecção e mistura industrial. Ele produz um fluxo de água forte aberto de baixa tangencial, que pode facilmente atingir a circulação de água em fluidos de grande volume e criar fluxos de água em estágios de nitrificação, desnitrificação e desfosforação.

Âmbito de aplicação:

O misturador submersível em espiral multifuncional QJB é aplicável principalmente a:

Mistura e homogeneização de esgoto, águas residuais e águas residuais

Processo de espessamento

Processo de desidratação de lodo

Otimização da transferência de calor

Limpeza de piscina de esgoto

Evite que partículas se condensem e se acumulem nas paredes e no fundo da piscina

· Remoção de matéria suspensa

Evitar a formação de gelo

Criando fluxo de água

· Circulação de água, etc.

Condições de Uso:

O misturador deve ser capaz de operar normalmente e continuamente sob as seguintes condições
1) A temperatura média não excede 40°C;
2) O valor do pH do meio está entre 5-9;
3) A densidade do líquido não excede 1,15 kg/m3;
4) Operação de mergulho de longo prazo, a profundidade do mergulho geralmente não excede 20m.

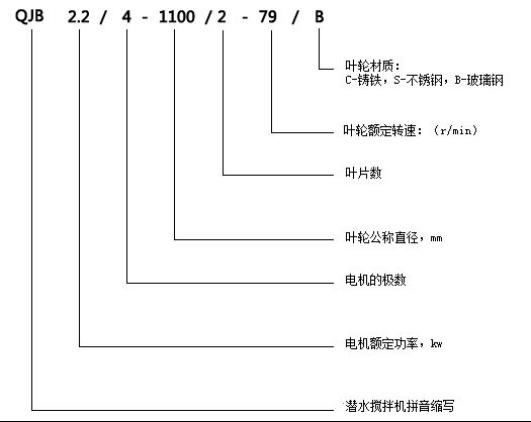

Descrição do modelo do produto:

Recursos de desempenho:

1. O misturador submersível em espiral multifuncional QJB tem estrutura compacta, tamanho pequeno, peso leve, operação e manutenção simples, instalação e manutenção convenientes e longa vida útil.
2. O impulsor tem uma estrutura de projeto hidráulico razoável, alta eficiência de trabalho e as lâminas varridas têm uma função de autolimpeza para evitar que detritos se enrosquem e entupam.
3. Quando usado em combinação com um sistema de aeração, o consumo de energia pode ser bastante reduzido, a oxigenação pode ser aumentada significativamente e a sedimentação pode ser efetivamente evitada.
4. O grau de isolamento do enrolamento do motor é F e o grau de proteção é IP68. São selecionados rolamentos importados de alta qualidade e isentos de manutenção com lubrificação descartável. Possui detecção de vazamento na câmara de óleo e proteção contra superaquecimento do enrolamento do motor e dispositivos anticondensação, tornando o funcionamento do motor mais seguro e confiável.
5. Dois selos mecânicos, o material de fricção do selo mecânico é carboneto de tungstênio resistente à corrosão. Todos os fixadores expostos são feitos de aço inoxidável.

6. O design de vedação do cabo elimina o perigo oculto de vazamento do cabo.

7. Os componentes padrão adotam tecnologia de separação de solução pontual, que pode prevenir eficazmente a corrosão.

Considerações sobre seleção:

Para garantir resultados razoáveis, forneça as seguintes informações:
1. Finalidade da aplicação;
2, tipo lagoa;
3. Dimensões da piscina, incluindo profundidade da água;
4. Características médias: incluindo viscosidade, densidade, temperatura, conteúdo sólido, etc.

Introdução à estrutura:

O misturador submersível espiral multifuncional QJB é composto principalmente de máquina principal, sistema de instalação e equipamento de controle eletrônico.

O misturador submersível espiral multifuncional QJB pode ser dividido em misturador submersível de mistura de alta velocidade e misturador submersível de fluxo de plug-in de baixa velocidade de acordo com sua forma de trabalho. O misturador submersível de mistura de alta velocidade pode ser dividido em misturador submersível de ram conectado diretamente e misturador submersível não conectado diretamente de acordo com suas características estruturais. O misturador submersível de fluxo de plug-in de baixa velocidade pertence ao misturador submersível não CC.

Os misturadores submersíveis espirais multifuncionais tipo JB da série mista são divididos em misturadores de fundição e misturadores de estampagem de acordo com o método de formação de lâminas. As lâminas (impulsores) dos misturadores de fundição são formadas por fundição, e o material do invólucro do corpo da máquina é geralmente ferro fundido. As lâminas dos misturadores de estampagem são formadas por estampagem, e o material do invólucro do corpo da máquina é aço inoxidável.

O misturador submersível com estrutura de estampagem conectada diretamente adota um motor multipolo. Os componentes hidráulicos são estampados e formados com boa precisão e alta eficiência. O impulsor tem diferentes ângulos de lâmina. Ele adota um design de arrasto antientupimento hidraulicamente balanceado com estrutura compacta, tamanho pequeno, peso leve, operação e manutenção simples, instalação conveniente e rápida e longa vida útil. O invólucro é feito de aço inoxidável, com aparência bonita e suave.

Misturadores submersíveis híbridos são geralmente equipados com uma tampa guia para aumentar o fluxo axial e reduzir o fluxo radial, reduzir a vibração do impulsor e aumentar a estabilidade operacional. No entanto, misturadores submersíveis de fluxo de plug-in de baixa velocidade não são equipados com uma tampa guia.

Misturador submersível de conexão direta:

O misturador submersível de conexão direta é composto principalmente de duas partes: o impulsor e o motor submersível. O impulsor é montado diretamente no eixo do motor.

Instruções do sistema de instalação:

Existem muitas técnicas de instalação que podem ser usadas para instalar misturadores submersíveis. A Nanjing Cap Pump Co., Ltd. fornece vários métodos de instalação comuns, convenientes e rápidos. Este sistema de instalação especial pode instalar e remover rapidamente misturadores submersíveis sem drenar o esgoto da piscina. É seguro e confiável de usar. Também podemos fornecer orientação sobre outros métodos de instalação.

A profundidade de mergulho do misturador submersível pode ser ajustada verticalmente conforme necessário. A conexão entre o assento do suspensor, a estrutura de suporte e o suporte inferior e o tanque é fixada por soldagem com peças embutidas. Ao fazer um pedido, informe a profundidade do tanque (H) para que nossa empresa possa determinar o tamanho da haste guia e o número de estruturas de suporte durante o processamento. O material do sistema de instalação é feito de aço inoxidável (ou aço carbono). Além do assento do suspensor, vários misturadores podem compartilhar um conjunto de dispositivos de elevação. Para facilitar a instalação e a elevação do misturador, uma porta móvel deve ser aberta no guarda-corpo na posição de elevação.

Geralmente, cada especificação de mixer corresponde a um tipo de sistema de instalação. Se o usuário tiver necessidades especiais, outros tipos de sistemas de instalação podem ser equipados. As estruturas de vários tipos de sistemas de instalação são diferentes.

Precauções de instalação:

1. A haste guia deve ser perpendicular ao plano horizontal e pode ser corrigida com fio de prumo;

2. Ao levantar o misturador submersível, a extremidade do impulsor deve ser inclinada 5° acima do plano horizontal;

3. O centro de elevação e o centro de gravidade de elevação do misturador submersível estão na mesma linha vertical;

4. As hastes guia e as estruturas de suporte devem ser firmemente soldadas às partes embutidas no fundo da piscina.

A potência necessária do misturador é determinada pelo volume, densidade, viscosidade e profundidade de mistura do líquido agitado. Um ou mais misturadores devem ser usados dependendo da situação específica.

* Devido ao avanço contínuo da tecnologia, Nanjing Cap Pump Co., Ltd. reserva-se o direito de modificar o projeto. Para questões de seleção, entre em contato com o Departamento de Engenharia Técnica da Nanjing Cap Pump Co., Ltd.

▲ O misturador submersível espiral multifuncional QJB deve ser totalmente submerso em água para funcionar. A profundidade mínima de submersão do misturador submersível espiral multifuncional QJB é de 90 mm. Ele não pode funcionar em ambientes inflamáveis e explosivos ou ambientes com líquidos altamente corrosivos. Se o usuário tiver requisitos especiais, entre em contato com nosso departamento de engenharia técnica e forneceremos uma solução razoável.
