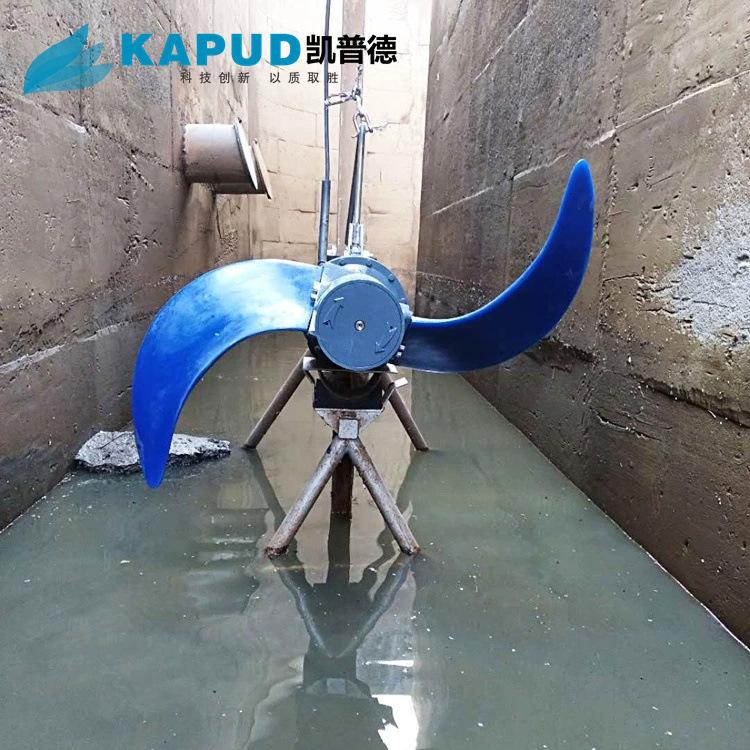

Diagrama de instalação no local do empurrador de mergulho de baixa velocidade Qjb2.2/4-1400/2-43/P

Diagrama de instalação no local do gerador de fluxo submersível de baixa velocidade QJB2.2/4-1400/2-43/P



Introdução ao produto Nanjing Capod Submersible Flow Thruster

A hélice de fluxo submersível Nanjing Capod é composta de motor submersível, redutor, impulsor de propulsão espiral, mecanismo de vedação, mecanismo de guincho acionado manualmente, controle elétrico, etc. O impulsor espiral gira em baixa velocidade acionado pelo motor e redutor para gerar um campo de fluxo de grande volume. O padrão de fluxo de grande volume é aplicado para obter entrega rápida e controlada de fluido. Ao mesmo tempo, o padrão de fluxo anular garante que o líquido em todo o tanque possa passar repetidamente pela zona de mistura extrema.
Este equipamento é amplamente utilizado em fluxo de valas de oxidação, agitação reversa de tanques de hidrólise em vários processos de tratamento de água, e também é usado para agitar e empurrar fluxo em anticongelantes de rios, lagoas, aquicultura, etc.

Características de desempenho do propulsor de fluxo submersível Nanjing Capod
1. O impulsor espiral tem um ângulo de varredura para trás, o que permite a autolimpeza sem emaranhamento ou bloqueio;
2. Vedação confiável, sem vazamento e proteção total contra vazamento e superaquecimento;
3. Baixo consumo de energia e sem ruído;
4. Instalação fácil e rápida, adequada para todos os tipos de piscinas.

Principais especificações e parâmetros técnicos do propulsor de fluxo submersível Nanjing Capod
QJB4/12-620/3-480 C/S/P

QJB: abreviação pinyin de misturador submersível
4: Potência nominal do motor (KW)
12: Número de pólos do motor
620: Diâmetro do impulsor (mm)
3: Número de lâminas
C: Material do impulsor aço carbono
S: Material do impulsor aço inoxidável
P: Material do impulsor: Poliuretano

Escopo de aplicação do propulsor submersível Nanjing Capod:

A hélice de fluxo submersível pode operar normalmente e continuamente nas seguintes condições:
★ A temperatura média não deve exceder 40°C
★ O valor do pH do meio está entre 5-9
★ A densidade média não excede 1150KG/M^3
★Operação de mergulho de longo prazo, a profundidade do mergulho geralmente não excede 20 metros

Descrição do produto:
Faixa de potência: 1,5-7,5 kW
Faixa de diâmetro do impulsor: 1100-2500 mm
Faixa de velocidade do impulsor: 35-115r/min
Faixa de empuxo: ≤4275N
Material: As lâminas são feitas de material de poliuretano importado, a carcaça do motor é de ferro fundido e os rolamentos são de alta qualidade. Os produtos podem ser personalizados de acordo com a situação específica.

Seleção de propulsores submersíveis Nanjing Capod:

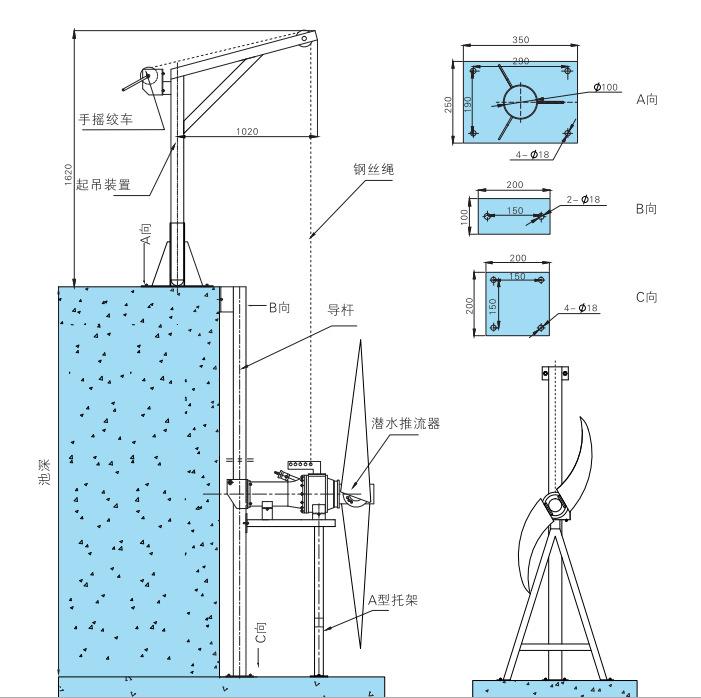

Diagrama do sistema de instalação do transmissor de fluxo Nanjing Captiva:
