Empujador de inmersión de baja velocidad de óxido de ranura Qjb4/4-1800 Cappen

Planta de Tratamiento de Aguas Residuales de Chengxi del Condado de Anxiang Zanja de Oxidación Hélice Sumergible de Flujo Lento QJB4/4-1800 Captiva

Introducción al propulsor sumergible:

El mezclador sumergible de baja velocidad Nanjing Kepude, también conocido como empujador de flujo sumergible, es ampliamente utilizado en la mezcla de zanjas de oxidación, la mezcla de diversas piscinas bioquímicas y el anticongelante fluvial, la circulación de agua en jardines, etc. El empujador de flujo de baja velocidad está compuesto por un motor sumergible de aceite, un reductor, una pala y un sistema de instalación. Se caracteriza por su baja potencia de acoplamiento (1,5-7,5 kW), baja velocidad (27-131 r/min), gran diámetro de pala (1000-2500 mm), rotación a baja velocidad, amplio campo de caudal y amplio rango de servicio. El diseño de palas en forma de plátano con función de autolimpieza. Está fabricado en fundición de precisión de poliuretano o aleación de aluminio. Ofrece ligereza, alta resistencia y resistencia a la corrosión. Su excelente rendimiento de fricción garantiza una buena amortiguación del líquido a baja velocidad, creando así un flujo de agua suave. Además de las funciones de impulsar el flujo y crear flujo de agua, esta serie de productos también tiene una función de agitación.

Ámbito de aplicación del propulsor sumergible:

El mezclador sumergible multifuncional de baja velocidad QJB se aplica principalmente a: Las hélices de flujo sumergibles se utilizan principalmente para mezclar, agitar y circular en el proceso de tratamiento de aguas residuales municipales e industriales. También se pueden utilizar como equipo de mantenimiento para entornos acuáticos de paisajismo. Mediante la agitación, pueden generar flujo de agua, mejorar la calidad del agua, aumentar el contenido de oxígeno y prevenir eficazmente la sedimentación de materias en suspensión.

Mezcla y homogeneización de aguas residuales, cloacales y lodos.

Proceso de espesamiento

Proceso de deshidratación de lodos

Optimización de la transferencia de calor

Limpieza de piscinas de aguas residuales

Evita que las partículas se condensen y se depositen en las paredes y el fondo de la piscina.

· Eliminación de materia en suspensión

Evitar la formación de hielo

Creando flujo de agua

· Circulación de agua, etc.

Condiciones de uso del propulsor sumergible:

La hélice de flujo sumergible debe poder funcionar de manera normal y continua en las siguientes condiciones
1) La temperatura del medio no supera los 40 ℃;
2) El valor de pH del medio está entre 5-9;
3) La densidad del líquido no exceda de 1,15 kg/m3;
4) Operación de buceo a largo plazo, la profundidad de buceo generalmente no supera los 20 m.

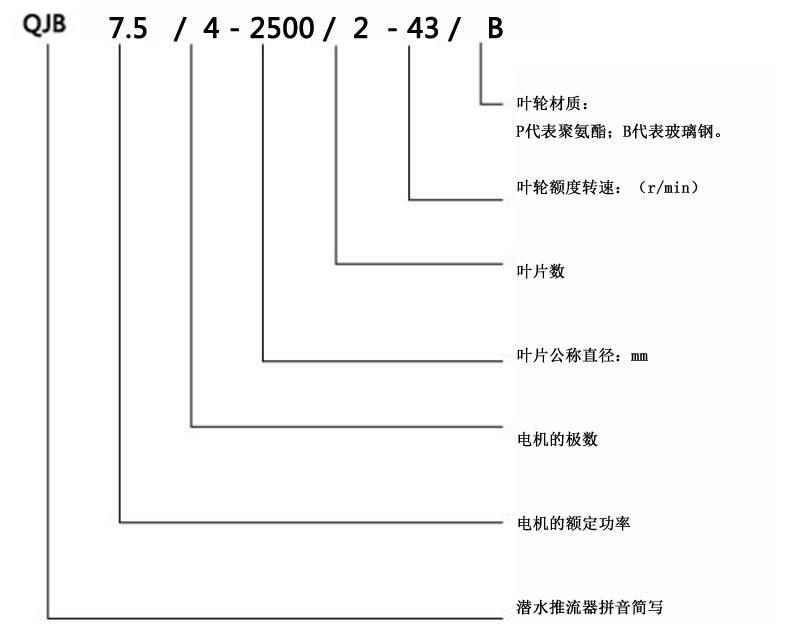

Descripción del modelo de producto amplificador de flujo sumergible:

Características de rendimiento del amplificador de flujo sumergible:

1. El dispositivo de empuje de flujo sumergible de la serie QJB de baja velocidad tiene una estructura compacta, tamaño pequeño, peso ligero, operación y mantenimiento simples, instalación y mantenimiento convenientes y larga vida útil.
2. El impulsor tiene una estructura de diseño hidráulico razonable, alta eficiencia de trabajo y las palas barridas tienen una función de autolimpieza para evitar que los residuos se enreden y obstruyan.
3. Cuando se utiliza en combinación con un sistema de aireación, se puede reducir en gran medida el consumo de energía, se puede aumentar significativamente la oxigenación y se puede prevenir eficazmente la sedimentación.
4. El grado de aislamiento del devanado del motor es F y el grado de protección es IP68. Se utilizan rodamientos importados de alta calidad, lubricados y desechables, que no requieren mantenimiento. Cuenta con detección de fugas en la cámara de aceite, protección contra sobrecalentamiento del devanado del motor y dispositivos anticondensación, lo que aumenta la seguridad y fiabilidad del motor.
5. Dos sellos mecánicos. El material de fricción del sello mecánico es carburo de tungsteno resistente a la corrosión. Todos los sujetadores expuestos son de acero inoxidable.

6. El diseño de sellado del cable elimina el peligro oculto de fugas del cable.

7. Los componentes estándar adoptan tecnología de separación de solución puntual, que puede prevenir eficazmente la corrosión.

Principio de funcionamiento del amplificador de flujo sumergible:

El impulsor gira y agita el líquido bajo la acción del motor para generar un chorro rotatorio. Utiliza la tensión cortante a lo largo de la superficie del chorro para mezclar, de modo que el líquido fuera del campo de flujo se agita por fricción. Durante la agitación extrema, se forma un flujo volumétrico y se aplica un patrón de flujo de gran volumen para obtener un suministro de fluido controlado.

Sistema de instalación de propulsores de corriente sumergibles:

El sistema de instalación de impulsor de flujo sumergible IV es adecuado para impulsor de flujo sumergible multifuncional híbrido, modelo: QJB4/4-1800/2-43/P

El sistema de instalación de amplificadores de caudal sumergibles IV se compone principalmente de polipasto de cadena manual, bastidor de elevación, cadena de elevación, soporte, varilla guía, bastidor de soporte intermedio (no necesario si la profundidad de la piscina es ≤ 4 m), bastidor de límite, base, etc. La varilla guía se coloca en el eje concéntrico del soporte, el bastidor de soporte intermedio y la base mediante un eje de bisagra soldado al cuerpo y puede girar ±60° en el plano horizontal para adaptarse a la mezcla o al impulso del flujo en diferentes direcciones, eliminar zonas muertas en la piscina y mantener el caudal de agua en un estado operativo adecuado. El mezclador sumergible se mueve verticalmente a lo largo de la rueda guía; el bastidor de elevación se puede instalar en el soporte y girar 360° alrededor de su eje de posicionamiento para facilitar la instalación y el mantenimiento. Para aumentar la fiabilidad del mezclador sumergible durante su funcionamiento y reducir sus vibraciones, el bastidor de límite generalmente se suelda directamente a la varilla guía y se añade un bloque amortiguador entre el mezclador sumergible y el bastidor de límite. El marco de límite se puede soldar a la varilla guía antes de salir de fábrica o durante la instalación in situ. Si el usuario no tiene requisitos especiales, generalmente se suelda antes de salir de fábrica.

Procedimientos de funcionamiento de propulsores de corriente sumergibles

1. Preparación antes de poner en marcha el propulsor sumergible

1. Antes de poner en marcha el equipo, verifique que el promotor de flujo esté intacto y que no haya una gran cantidad de lodo depositado alrededor del equipo para evitar afectar el funcionamiento normal del equipo.

2. Verifique si hay suficiente aceite en la cámara de aceite, si hay fugas de aceite y el estado del sellado.

3. Verifique si el cable está dañado o roto y si la entrada del cable está sellada.

4. Si se ha revisado el motor o la caja de control, antes de arrancar, también debe verificar si la configuración actual del protector de sobrecarga es adecuada y realizar una prueba de avance lento para observar si la dirección de funcionamiento del amplificador de flujo cumple con los requisitos.

5. Si el generador de corriente sumergible no ha funcionado durante un tiempo, se debe comprobar el aislamiento del motor antes de arrancarlo. Tras confirmar que funciona correctamente, se debe realizar una prueba de impulsos para observar la corriente de funcionamiento del generador de corriente. Si la corriente es demasiado alta, la bomba no puede arrancarse directamente, ya que se sobrecargará fácilmente y dañará el motor.

2. Puesta en marcha y funcionamiento del propulsor sumergible

1. Después de cerrar la puerta, verifique si el funcionamiento es normal, si hay alguna obstrucción o ruido anormal.

2. Descubrir y eliminar escombros de manera oportuna para evitar una acumulación excesiva que pueda afectar el funcionamiento normal del equipo.

3. Si el generador de flujo no ha estado funcionando durante un período de tiempo y luego se inicia la prueba de avance lento y se descubre que la corriente es demasiado grande, se debe activar la aireación durante un período de tiempo antes de poder operar el generador de flujo.

4. Mantener registros detallados del funcionamiento del equipo.

3. Control del propulsor sumergible

1. Control del motor sumergible: El manejo del motor está limitado al personal designado o a técnicos con la experiencia necesaria. Tres resistencias PTC en serie controlan la temperatura del devanado del estator. Cuando la temperatura del devanado supera un valor determinado (generalmente 125 °C), el termistor se desconecta. Si se produce sobrecalentamiento, un técnico designado debe revisar el devanado. Es posible que sea necesario sustituir el estator, el rotor o el devanado por separado. Si el mezclador deja de funcionar durante un tiempo prolongado, es necesario medir la resistencia de aislamiento. El fabricante garantiza que la resistencia de aislamiento en frío es superior a 100 MΩ al salir de fábrica, pero el motor puede seguir funcionando con normalidad cuando este valor es de 20 MΩ. Si es inferior a 2 MΩ, no se puede forzar el arranque del mezclador. En este caso, se debe revisar primero el cable de alimentación, luego la cavidad de la línea de conexión del cable y, por último, el devanado.

2. La sonda de detección de fugas de agua del control del sello detecta la entrada de agua en la cámara de aceite. Cuando la entrada de agua en la cámara alcanza un nivel determinado, la resistencia entre las dos sondas de detección de fugas cambia y el gabinete de control envía una señal. A pesar de esto, el mezclador puede funcionar durante un breve periodo. Para evitar daños en el mezclador, debe repararse inmediatamente y reemplazarse el sello mecánico.

4. Apagado del amplificador de flujo sumergible Para la seguridad del equipo, se deben seguir estrictamente los siguientes pasos:

1. Confirme la posición de trabajo del mezclador;

2 Presione el interruptor de parada en el gabinete de control;

3. Detenga la licuadora por completo;

4. No está permitido arrancar la mezcladora durante el proceso de elevación.

5. Registre la hora de inicio y finalización.

Consideraciones de selección:

Para garantizar resultados razonables, proporcione la siguiente información:
1. Objeto de la solicitud;
2, Tipo de estanque;
3. Dimensiones de la piscina, incluida la profundidad del agua;
4. Características del medio: incluyendo viscosidad, densidad, temperatura, contenido de sólidos, etc.

La selección de un mezclador de flujo sumergible es una tarea relativamente compleja. Su correcta selección afecta directamente el uso normal del equipo. El principio de selección consiste en permitir que el mezclador ejerza plenamente su función de mezcla en el volumen verificado, que generalmente se puede determinar mediante el caudal. Según los diferentes requisitos del proceso de la planta de tratamiento de aguas residuales, se debe garantizar un caudal razonable del mezclador entre 0,15 y 0,3 m/s. Si el caudal es inferior a 0,15 m/s, no se podrá lograr el efecto del mezclador de flujo. Si el caudal supera los 0,3 m/s, afectará el proceso y generará residuos. Por lo tanto, antes de seleccionar el modelo, determine primero el lugar donde se utilizará el mezclador sumergible, como por ejemplo: piscina de lodos, piscina de aguas residuales, piscina bioquímica; en segundo lugar, los parámetros del medio, como el contenido de materia en suspensión, la viscosidad, la temperatura, el valor de pH; y las propiedades de la piscina, la profundidad del agua, etc.

La potencia requerida para el mezclador depende del volumen, la densidad y la profundidad del líquido a agitar. Se utilizan uno o más mezcladores según la situación específica. La potencia requerida para la hélice de flujo sumergible depende del volumen, la densidad, la viscosidad y la profundidad del líquido a agitar. Se utilizan uno o más mezcladores según la situación específica.

Precauciones y mantenimiento del propulsor sumergible:

1. Levante el agitador periódicamente para limpiar los enredos en el impulsor y el cuerpo de la bomba, verifique si el impulsor está suelto o dañado y repárelo a tiempo.

2. Observe la trayectoria del nivel del líquido cuando el agitador esté funcionando y realice los ajustes oportunos si es anormal.

3. Observe la vibración de la varilla fija del agitador. Si la vibración es excesiva, levante el agitador para inspeccionarlo.

4. El agitador debe estar completamente sumergido en el líquido durante el funcionamiento normal y no debe haber ningún vórtice sobre el agitador durante el funcionamiento.

5. No se permite que el agitador funcione durante un tiempo prolongado cuando el nivel del líquido es inferior a la parte superior del agitador y se forma un vórtice.

6. Revise regularmente el estado de sellado del equipo. Si el sellado es deficiente, contacte al fabricante para su reparación a tiempo.

El mezclador sumergible multifuncional QJB debe sumergirse completamente en agua para funcionar. No es compatible con entornos inflamables y explosivos, ni con líquidos altamente corrosivos. Si tiene requisitos especiales, póngase en contacto con nuestra empresa; Nanjing Kaipu German Pump le ofrecerá una solución adecuada.
