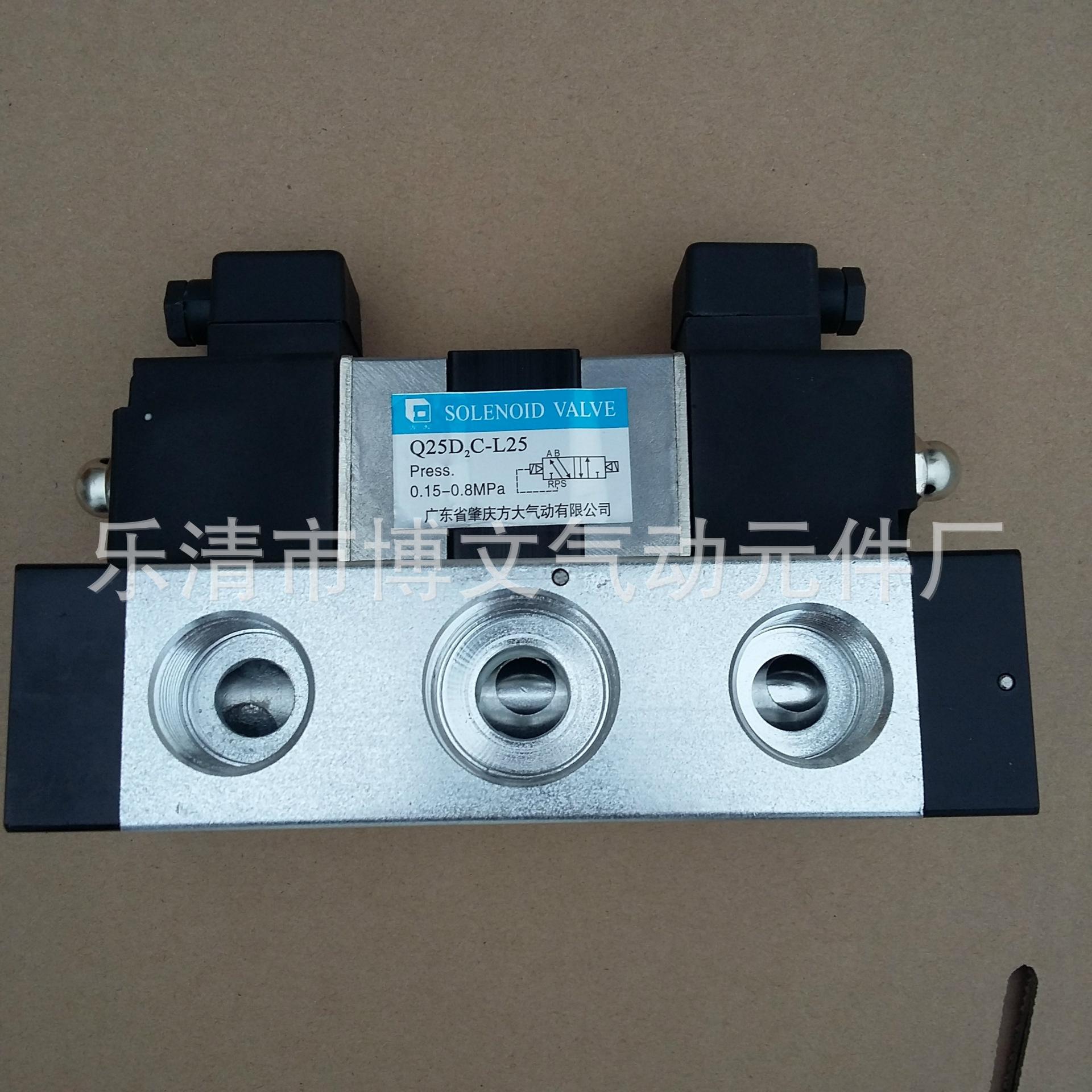

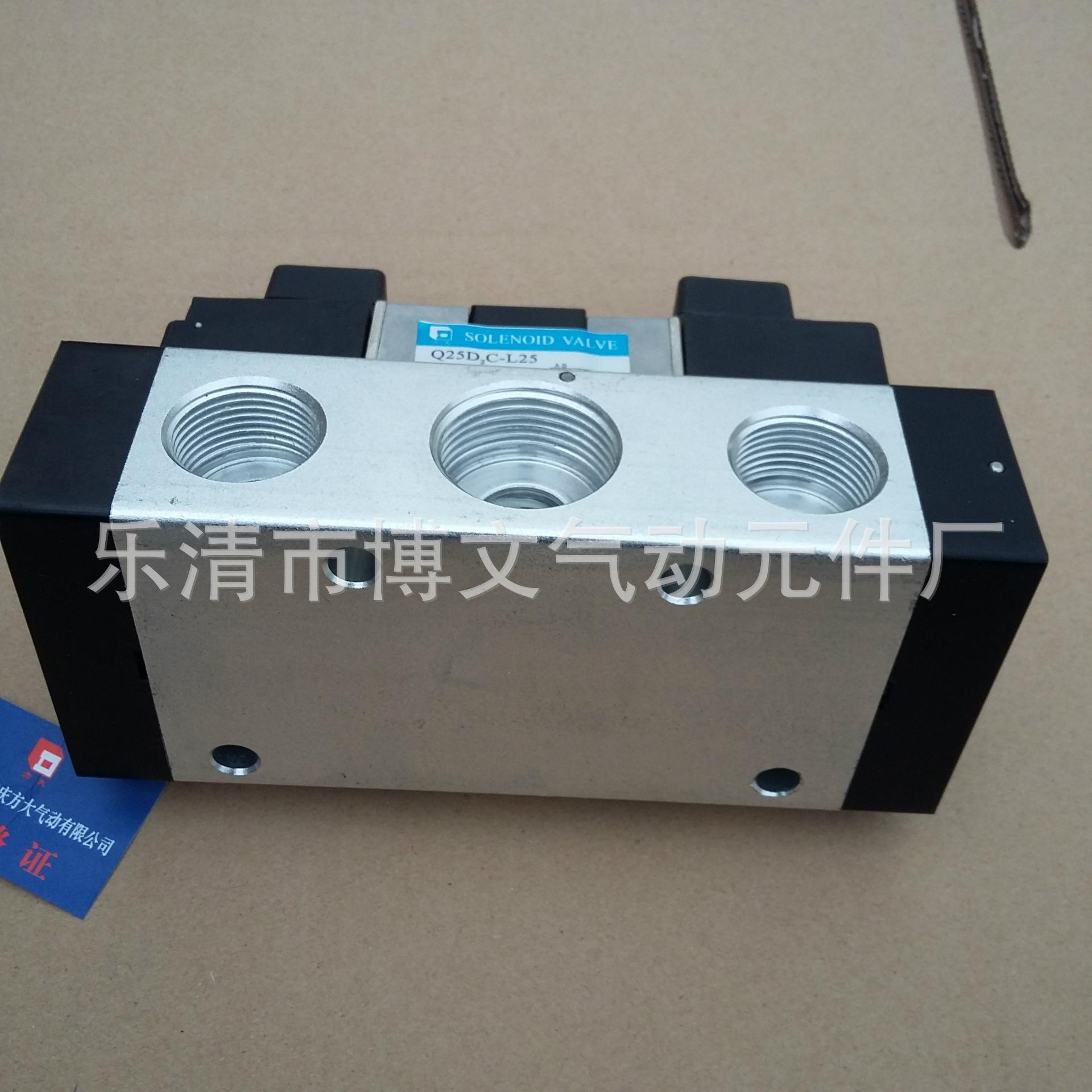

Q35D2C-L20 Válvula de reversão de controle elétrico de cinco vias e duas posições
| Válvula de reversão de controle elétrico série QDC 1. A válvula de reversão de controle elétrico de lubrificação sem óleo da série QDC é um novo produto desenvolvido por nossa empresa após digerir e absorver tecnologia avançada estrangeira. Ela tem as características de miniaturização, leveza, ação sensível, baixo consumo de energia, bom desempenho e pode ser integrada e instalada. É a menor válvula solenoide da mesma série de diâmetro na China. Ela pode ser controlada diretamente por sinais microelétricos e é adequada para o campo da mecatrônica. É amplamente utilizada em sistemas de controle pneumático em várias indústrias, especialmente em indústrias limpas e livres de poluição, como eletrônica, medicina e saúde e embalagens de alimentos.
|
Número de produto
|
Diâmetro nominal (mm) |
3 |
6 |
8 |
15 |
20 |
25 |
||||
|
Faixa de pressão de trabalho (MPa) |
Válvula de duas posições |
0,15~0,8 |
||||||||
|
Válvula de três posições |
0,25～0,8 |
|||||||||
|
Faixa de temperatura operacional (℃) |
-10 ~ +55 (mas não congelante) |
|||||||||
|
Área transversal efetiva (mm） |
Válvula de duas posições |
≥3 |
≥10 |
≥20 |
≥60 |
≥110 |
≥190 |
|||
|
Válvula de três posições |
≥3 |
≥5 |
≥10 |
≥40 |
≥60 |
≥110 |
||||
|
Tensão operacional |
CA：220 V，50 Hz CC：24 V |
|||||||||
|
Flutuação de tensão permitida (%) |
-15 ～ +10 |
|||||||||
|
Invertendo o tempo (S) |
≤0,03 |
≤0,04 |
≤0,06 |
≤0,10 |
||||||
|
meio de trabalho |
Ar comprimido filtrado, com ou sem lubrificação a óleo |
|||||||||
|
Consumo de energia |
3W |
CA: 9 W, CC: 7 W |
||||||||
|
Q23DC-L3 |
Q23D2C-L3 |
Q25DC-L3 |
Q25D2C-L3 |
|
|
Q23D2C-L6 |
Q25DC-L6 |
Q25D2C-L6 |
|
Q23DC-L8 |
Q23D2C-L8 |
Q25DC-L8 |
Q25D2C-L8 |
|
Q23DC-L10 |
|
Q25DC-L10 |
Q25D2C-L10 |
|
Q23DC-L15 |
Q23D2C-L15 |
Q25DC-L15 |
Q25D2C-L15 |
|
Q23DC-L20 |
Q23D2C-L20 |
Q25DC-L20 |
Q25D2C-L20 |
|
Q23DC-L25 |
Q23D2C-L25 |
Q25DC-L25 |
|
|
|
|
|
|
|
|
Q35D2C-L3 |
|
|
|
Q35DC-L6 |
Q35D2C-L6 |
|
|
|
Q35DC-L8 |
|
|
|
|
Q35DC-L10 |
Q35D2C-L10 |
|
|
|
Q35DC-L15 |
Q35D2C-L15 |
|
|
|
Q35DC-L20 |
Q35D2C-L20 |
|
|
|
Q35DC-L25 |
|
|
